Todo sistema de distribución presenta fugas

Presentación del tema: "Todo sistema de distribución presenta fugas"— Transcripción de la presentación:

1 Todo sistema de distribución presenta fugas
Tipos de fuga Todo sistema de distribución presenta fugas Fugas reportadas Fugas no reportadas (con ALC) Fugas de fondo Todos los sistemas de distribución de agua presentan fugas. Éstas se pueden clasificar en tres tipos: Fugas reportadas. Son aquellas fugas que afloran a la superficie, son visibles y la población las reporta cuando aparecen. Fugas no reportadas. Son fugas que se pueden detectar mediante equipos especiales, no afloran a la superficie y por lo tanto no son reportadas por la población. Fugas de fondo. Consiste de una gran cantidad de pequeñas fugas que no pueden ser detectadas con equipos especiales. En los sistemas donde no se practica el control activo de fugas, que consiste de la constante búsqueda de fugas con equipo especial, las fugas que podrían clasificarse cono no reportadas caen dentro de la categoría de fugas de fondo.

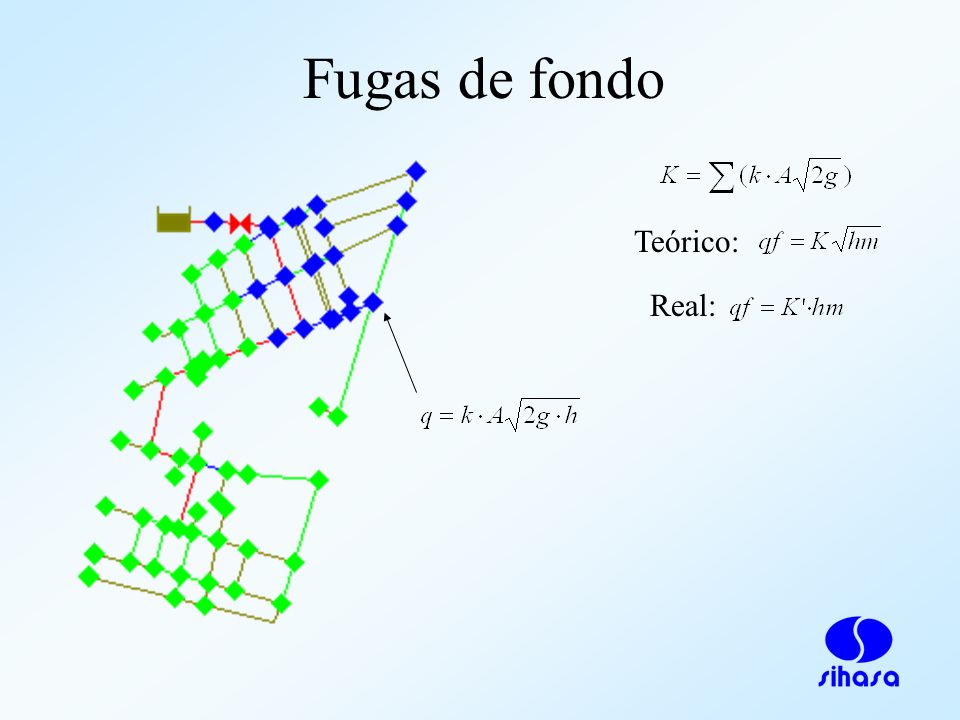

2 Fugas de fondo Teórico: Real:

3 Sectorización Red primaria Red secundaria
Sector: sección de la red secundaria aislada del resto de la red hidráulica.

4 Sectorización Q Q- Flujo medido en macromedición.
q- Flujo medido en un micromedidor. q

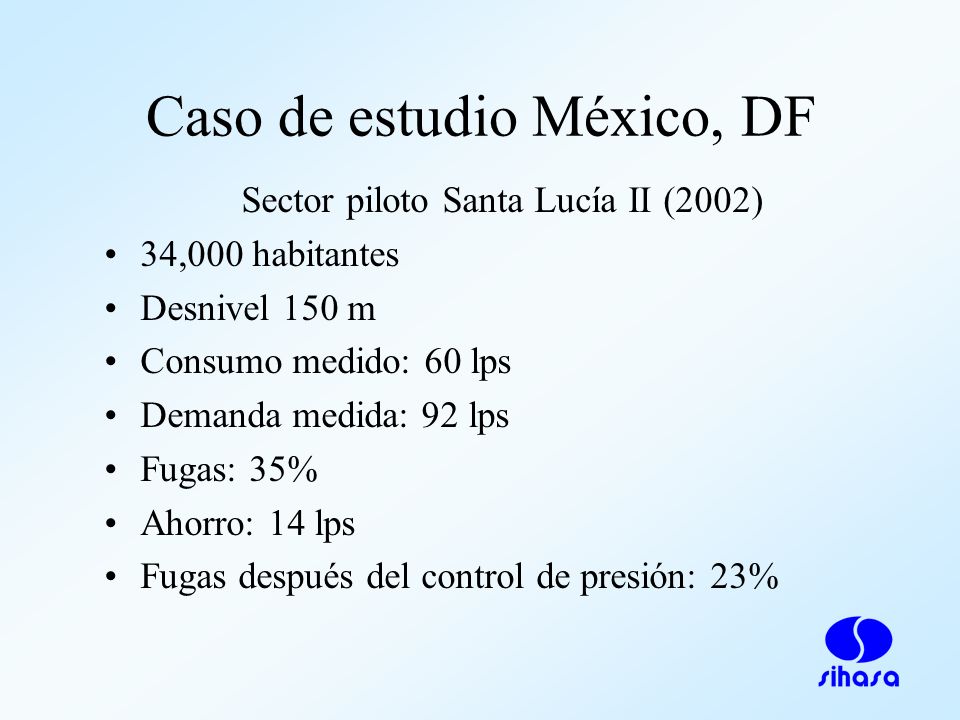

5 Caso de estudio México, DF
Sector piloto Santa Lucía II (2002) 34,000 habitantes Desnivel 150 m Consumo medido: 60 lps Demanda medida: 92 lps Fugas: 35% Ahorro: 14 lps Fugas después del control de presión: 23%

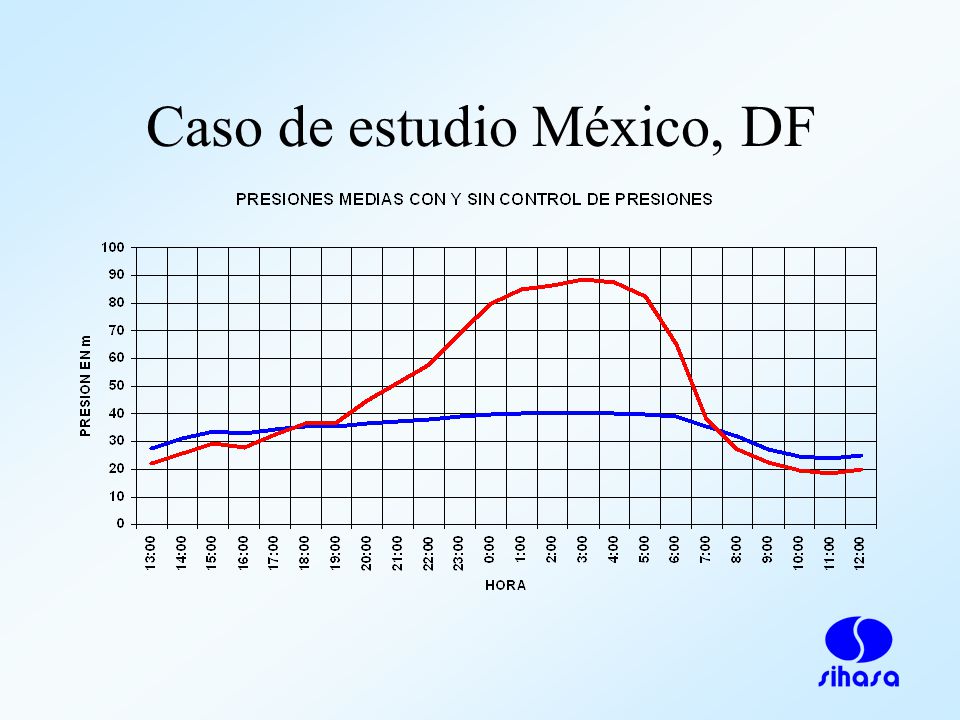

6 Caso de estudio México, DF

7 Caso de estudio México, DF

8 Beneficios Ahorro de agua.
Es posible medir la cantidad de agua que se pierde por fugas en cada sector. Es posible controlar la presión en la red secundaria y con esto reducir las fugas de fondo. Es posible iniciar el control activo de fugas implementando un monitoreo del flujo nocturno en cada sector. Con esta actividad se reducen las fugas no reportadas.

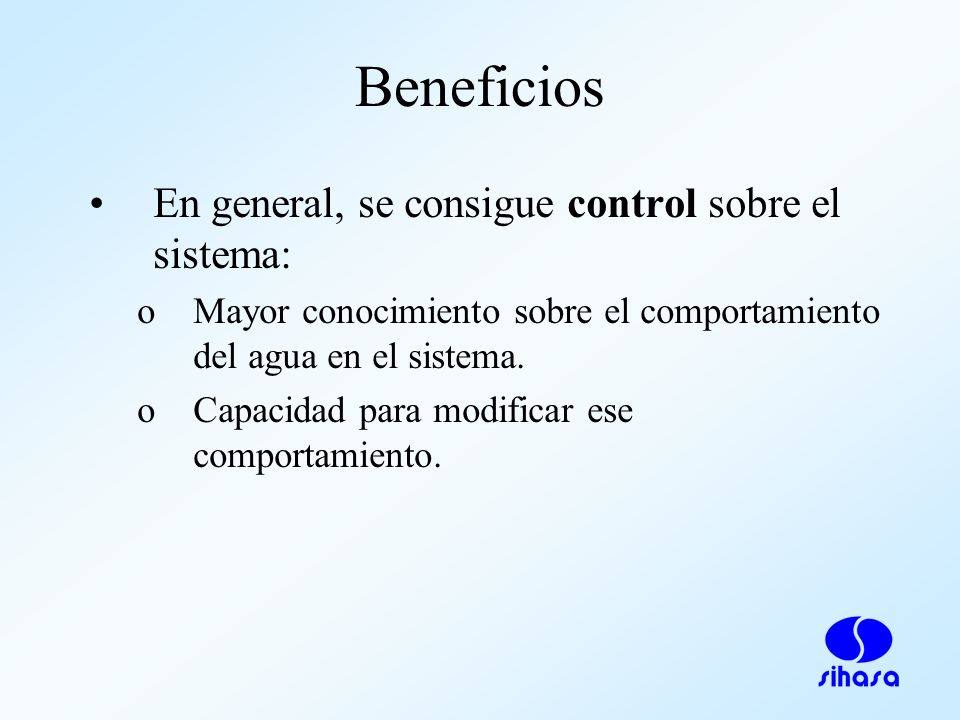

9 Beneficios En general, se consigue control sobre el sistema:
Mayor conocimiento sobre el comportamiento del agua en el sistema. Capacidad para modificar ese comportamiento.

10 Beneficios Todas las acciones que se realicen en un sistema de distribución se facilitan si se tiene un buen control sobre el mismo: Reducción de los tres tipos de fuga. Es posible implementar un Sistema de Vigilancia de la Calidad del Agua. Mayor fexibilidad en la operación del sistema. Mejora de la planeación. Mantenimiento más efectivo. Proyectos de prevención de catástrofes.

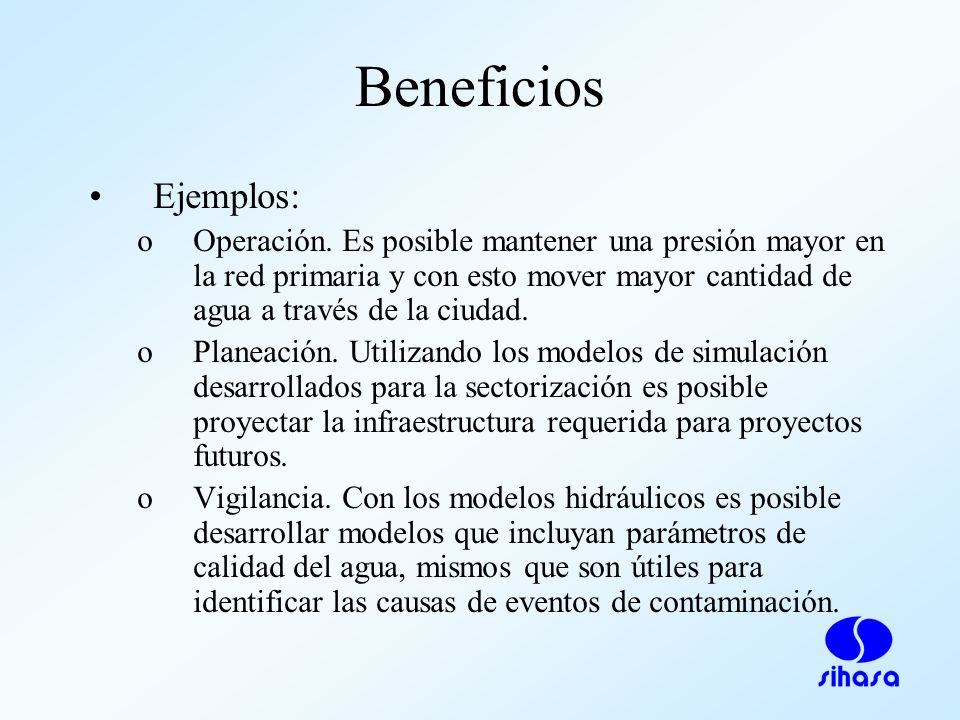

11 Beneficios Ejemplos: Operación. Es posible mantener una presión mayor en la red primaria y con esto mover mayor cantidad de agua a través de la ciudad. Planeación. Utilizando los modelos de simulación desarrollados para la sectorización es posible proyectar la infraestructura requerida para proyectos futuros. Vigilancia. Con los modelos hidráulicos es posible desarrollar modelos que incluyan parámetros de calidad del agua, mismos que son útiles para identificar las causas de eventos de contaminación.

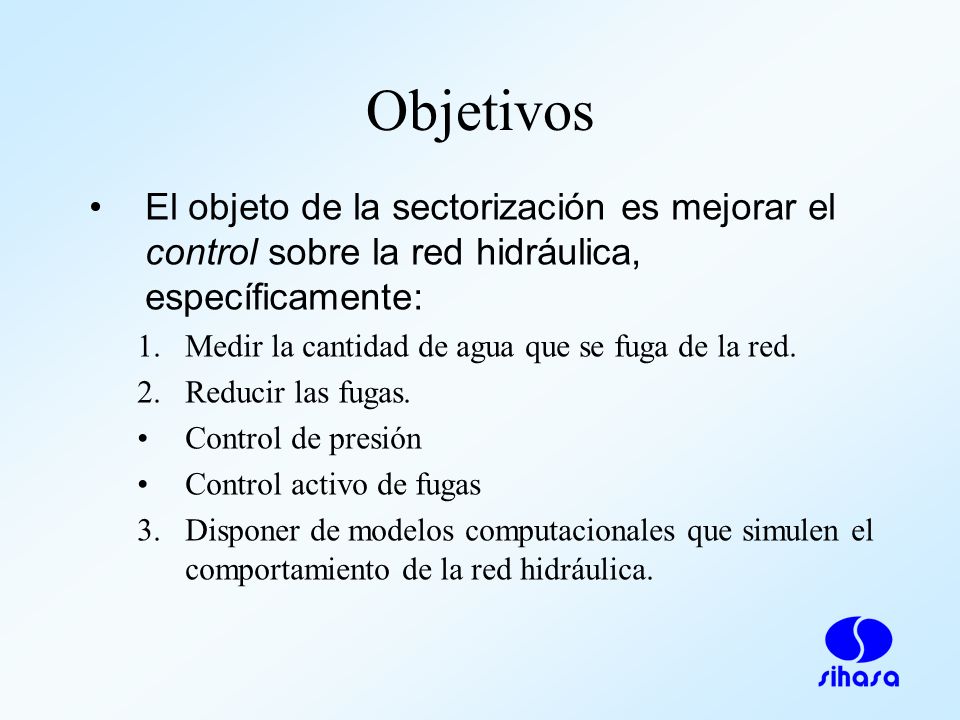

12 Objetivos El objeto de la sectorización es mejorar el control sobre la red hidráulica, específicamente: Medir la cantidad de agua que se fuga de la red. Reducir las fugas. Control de presión Control activo de fugas Disponer de modelos computacionales que simulen el comportamiento de la red hidráulica.

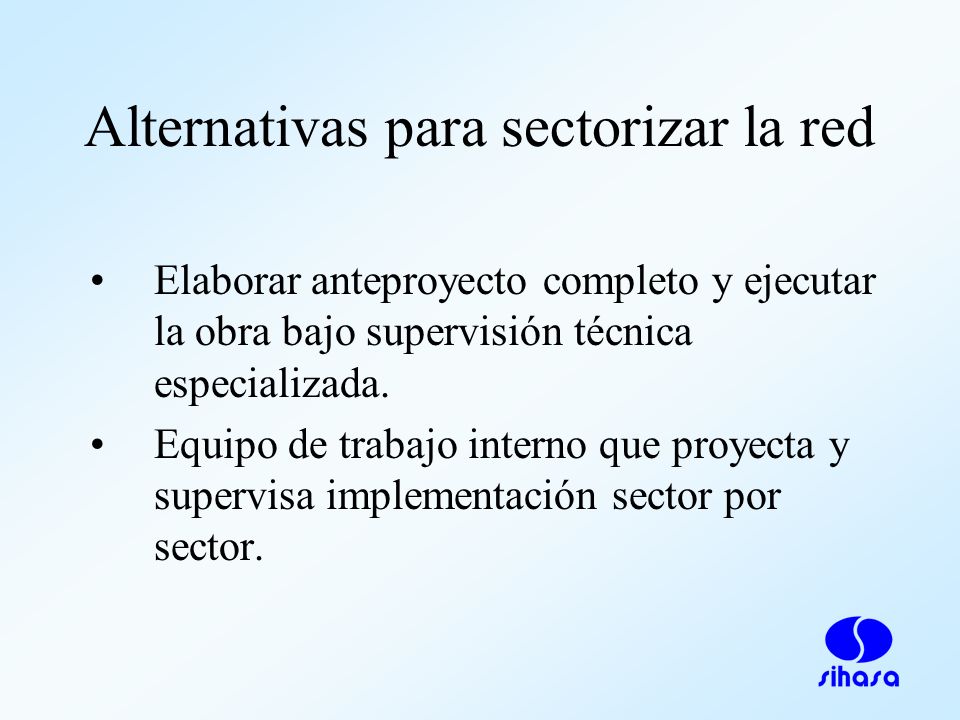

13 Alternativas para sectorizar la red
Elaborar anteproyecto completo y ejecutar la obra bajo supervisión técnica especializada. Equipo de trabajo interno que proyecta y supervisa implementación sector por sector.

14 Objetivos iniciales Capacitación del personal
Sectorizar una zona piloto para: Conocer costos de implementación Conocer capacidad de recuperación de agua Documentación de procedimientos Proponer estrategia integral de recuperación

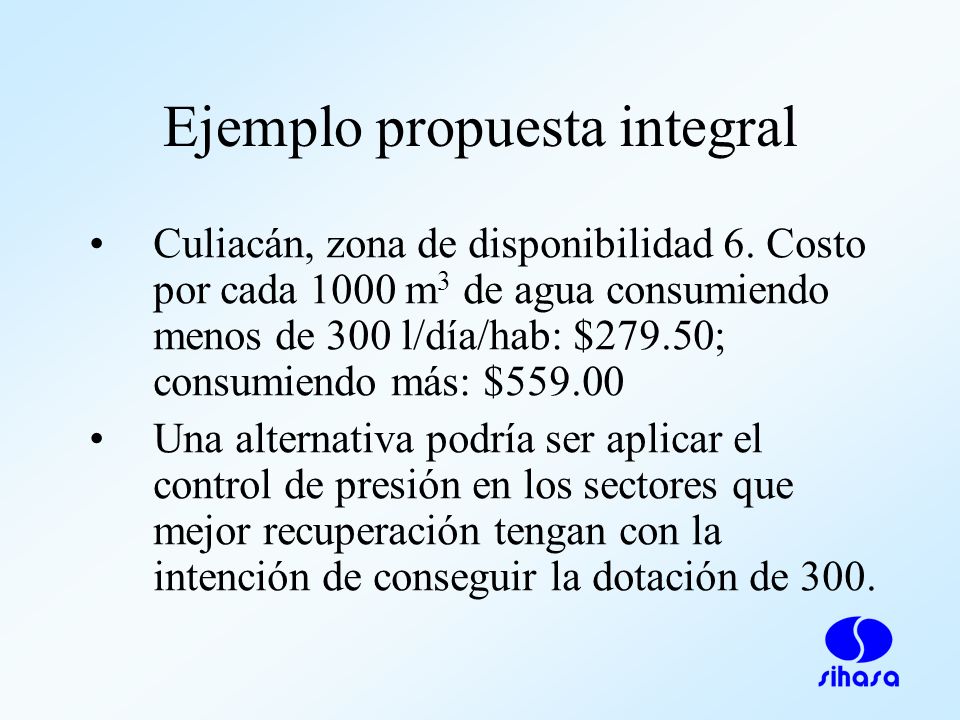

15 Ejemplo propuesta integral
Culiacán, zona de disponibilidad 6. Costo por cada 1000 m3 de agua consumiendo menos de 300 l/día/hab: $279.50; consumiendo más: $559.00 Una alternativa podría ser aplicar el control de presión en los sectores que mejor recuperación tengan con la intención de conseguir la dotación de 300.

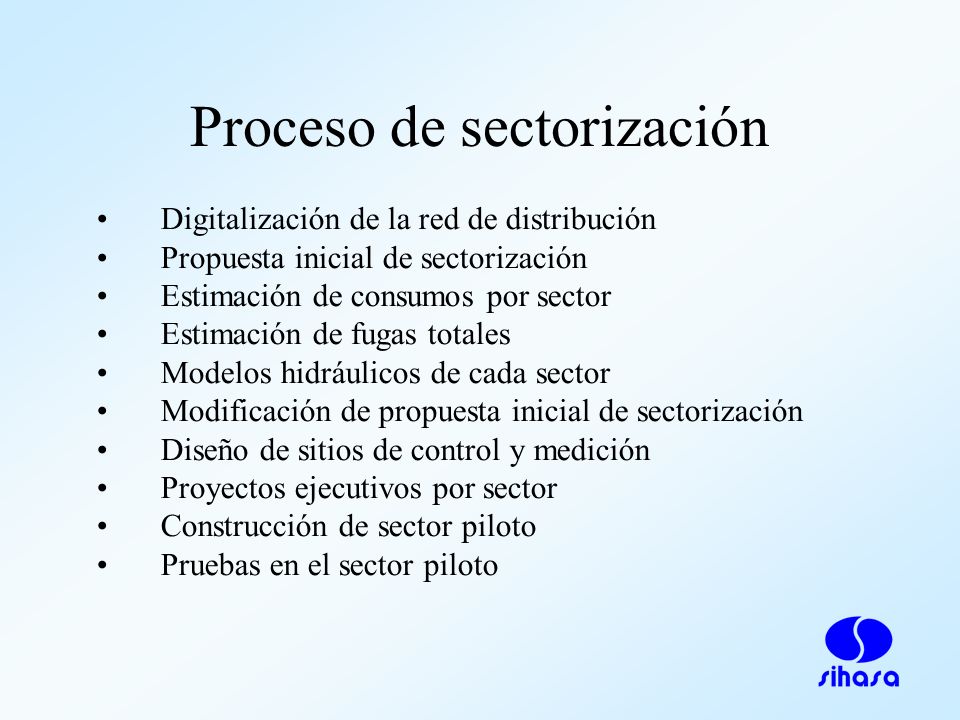

16 Proceso de sectorización
Digitalización de la red de distribución Propuesta inicial de sectorización Estimación de consumos por sector Estimación de fugas totales Modelos hidráulicos de cada sector Modificación de propuesta inicial de sectorización Diseño de sitios de control y medición Proyectos ejecutivos por sector Construcción de sector piloto Pruebas en el sector piloto
