1 EFICIENCIA EN LOS SISTEMAS DE DISTRIBUCIÓN DE AGUA POTABLE (EL PROBLEMA DE LAS FUGAS)

2 ESTADO DE LAS REDES EN MÉXICO POR EL CRECIMIENTO ACELERADO DE LAS CIUDADES NO HA HABIDO RECURSOS PARA REPONER LAS REDES VIEJAS Y, EN GENERAL, LAS TUBERÍAS ESTÁN MUY DETERIORADAS.

3

4

5

6

7

8 EL DETERIORO PROVOCA FUGAS DE AGUA HERMOSILLO LEÓN (1990) VISIBLES 22,000/AÑO 28,000/AÑO NO VISIBLES SON MÁS NUMEROSAS LAS FUGAS EN LAS CIUDADES EN MÉXICO REPRESENTAN ENTRE EL 30% Y EL 50% DEL AGUA SUMINISTRADA (con presiones entre 1 y 2 kg/cm 2 ) LAS REDES EN BUENAS CONDICIONES (PARÍS, BARCELONA, SINGAPUR, NAGOYA, ETC.) TIENEN FUGAS DEL ORDEN DEL 10% A 15% (con presiones de 4 ó 5 kg/cm 2 )

9

10 DATOS DEL REINO UNIDO EN NUESTRAS REDES SE ENCUENTRAN ENTRE 3,000 Y 10,000 ROTURAS/1000 KM/AÑO CON PRESIONES 10 A 30 m

11 LOS PROGRAMAS DE REDUCCIÓN DE FUGAS HAN SIDO MUY POCO O NADA EFICACES POR UNA ESTRATEGIA INADECUADA

12 EN EL CASO DE UNA RED EXTENSA Y MUY DETERIORADA: SI NO SE CONTROLAN LAS PRESIONES ES INEFICIENTE O INÚTIL TODO LO DEMÁS QUE SE HAGA: TODO LO DEMAS QUIERE DECIR: NUEVOS SUMINISTROS AHORROS DE CONSUMO REPARACIÓN O SUSTITUCIÓN DE RED

13 LA CAUSA: LAS FUGAS SON MUY SENSIBLES A LA PRESIÓN SI LA PRESIÓN SUBE AL DOBLE LAS FUGAS SUBEN AL DOBLE O MÁS

14 EL GASTO EN UN ORIFICIO RIGIDO ES Q=C*H 0.5 EN LAS REDES DE AGUA POTABLE SE ENCUENTRAN RELACIONES ENTRE PRESION Y FUGAS QUE SE PUEDEN APROXIMAR CON Q=C*H X CON VALORES DE X ENTRE 0.5 Y 2.5 Y VALORES MEDIOS DE 1.15 Q H Q=C d *A*(2gH) 1/2

15 ANALISIS Y PRUEBAS HECHOS EN EL INSTITUTO DE INGENIERIA UNAM

16

17

18

19

20

21

22 Q=C*H 1.4

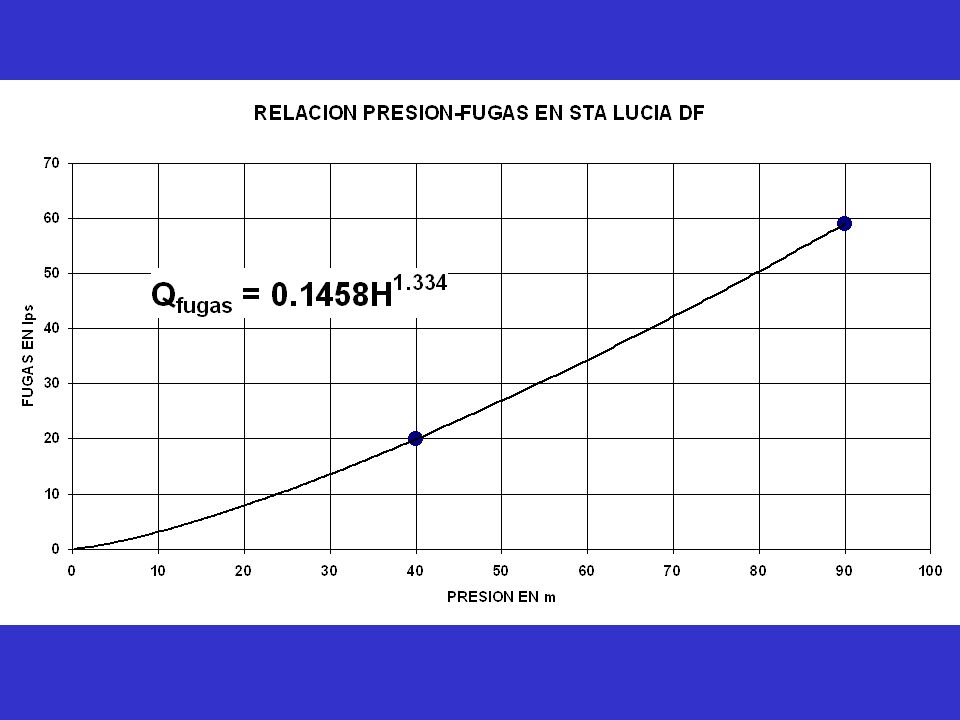

23 MEDICIONES EN SECTORES DE REDES

24 RELACION H-Q fugas EN SEC RENACIMIENTO HERMOSILLO

25

26

27

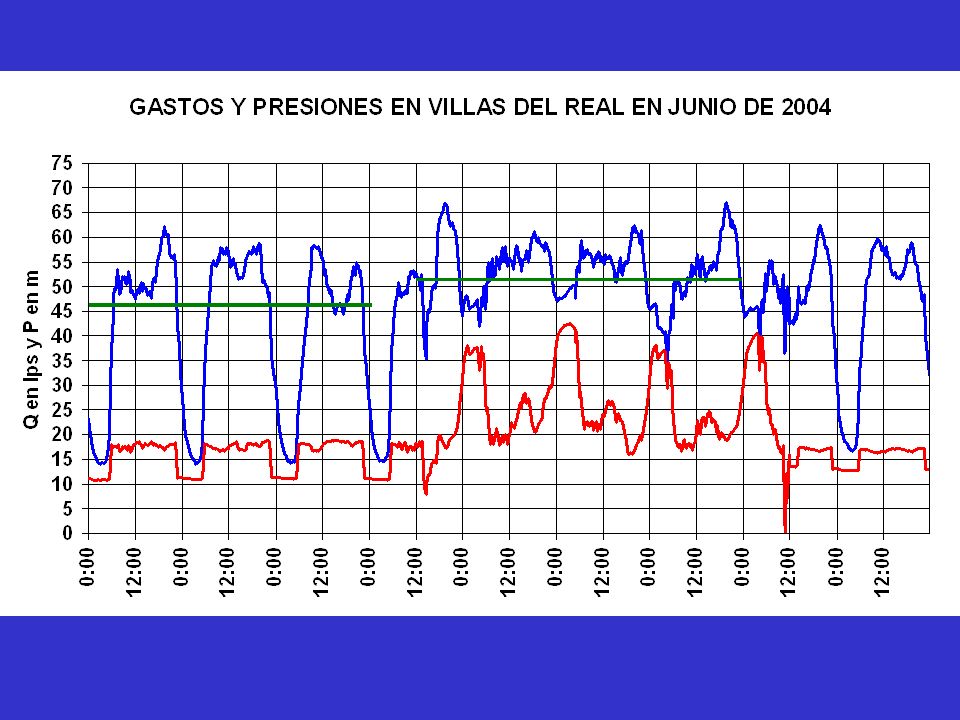

28

29 POR ESA RAZÓN (alta sensibilidad de las fugas a las variaciones de presión): LOS PROGRAMAS DE REPARACIÓN DE FUGAS Y REPOSICIÓN DE TUBOS HAN SIDO INEFICIENTES ASÍ COMO LOS NUEVOS SUMINISTROS Y LOS AHORROS DE LOS USUARIOS

30 EJEMPLO ILUSTRATIVO

31

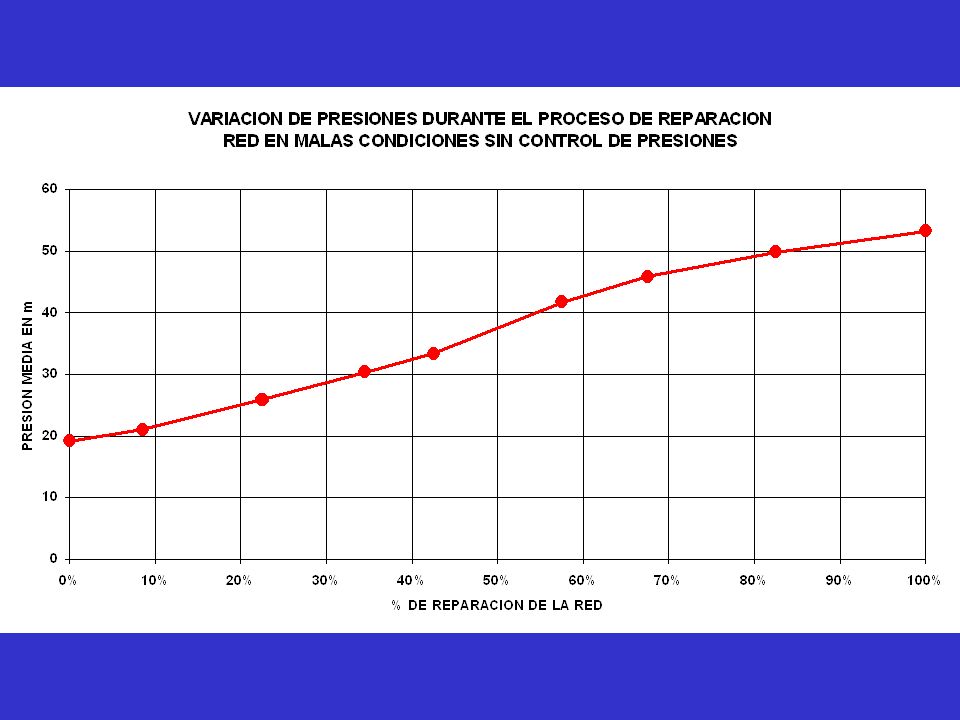

32 SIMULACIÓN DE UN PROCESO DE REPARACIÓN

33

34

35

36

37

38

39

40 LO ANTERIOR EXPLICA LO OCURRIDO EN MUCHOS CASOS: EJEMPLOS: LEON DF ECATEPEC

41 EL SUMINISTRO INTERMITENTE LOS TANDEOS

42

43 LOS TANDEOS SIRVEN FUNDAMENTALMENTE PARA AHORRAR FUGAS. LA RAZÓN ES CLARA: SI NO HAY AGUA EN LA RED, NO HAY FUGAS. PERO LOS COSTOS DE TANDEAR SON MUY ALTOS: DETERIORO ACELERADO DE LA RED (>10 VECES) INSTALACIONES INTRADOMICILIARIAS PARA ALMACENAR AGUA Y PROBLEMAS SANITARIOS

44 LOS TANDEOS Y LOS BOMBEOS DIRECTOS A LA RED LA DETERIORAN EN FORMA MUY ACELERADA SU VIDA ÚTIL PUEDE REDUCIRSE DE 50 A 5 AÑOS

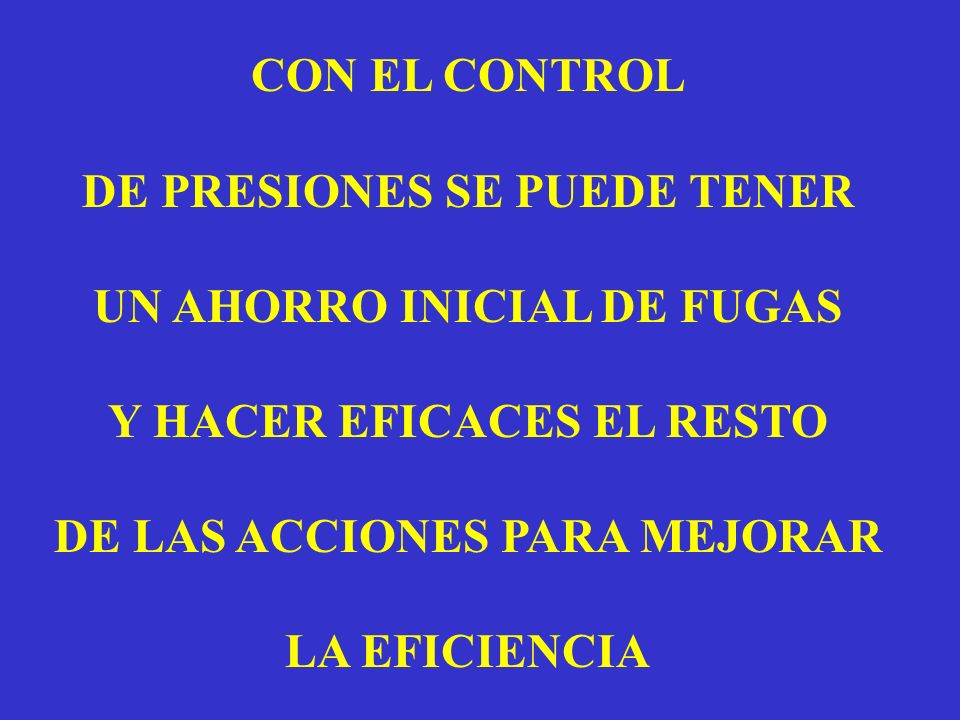

45 CON EL CONTROL DE PRESIONES SE PUEDE TENER UN AHORRO INICIAL DE FUGAS Y HACER EFICACES EL RESTO DE LAS ACCIONES PARA MEJORAR LA EFICIENCIA

46 LAS VENTAJAS DE LA SECTORIZACIÓN CON CONTROL DE PRESIONES SON: AHORRO INICIAL DE FUGAS DISMINUCIÓN DE FUGAS VISIBLES EFICIENCIA CON LAS REPARACIONES QUE SE PIERDA MENOS AGUA DE NUEVOS SUMINISTROS MEJOR OPERACIÓN Y CONTROL DE LA RED.
