MAGNETOMETROS EN HYPACK®

Presentación del tema: "MAGNETOMETROS EN HYPACK®"— Transcripción de la presentación:

1 MAGNETOMETROS EN HYPACK®
Colección de Datos & Procesamiento de Datos

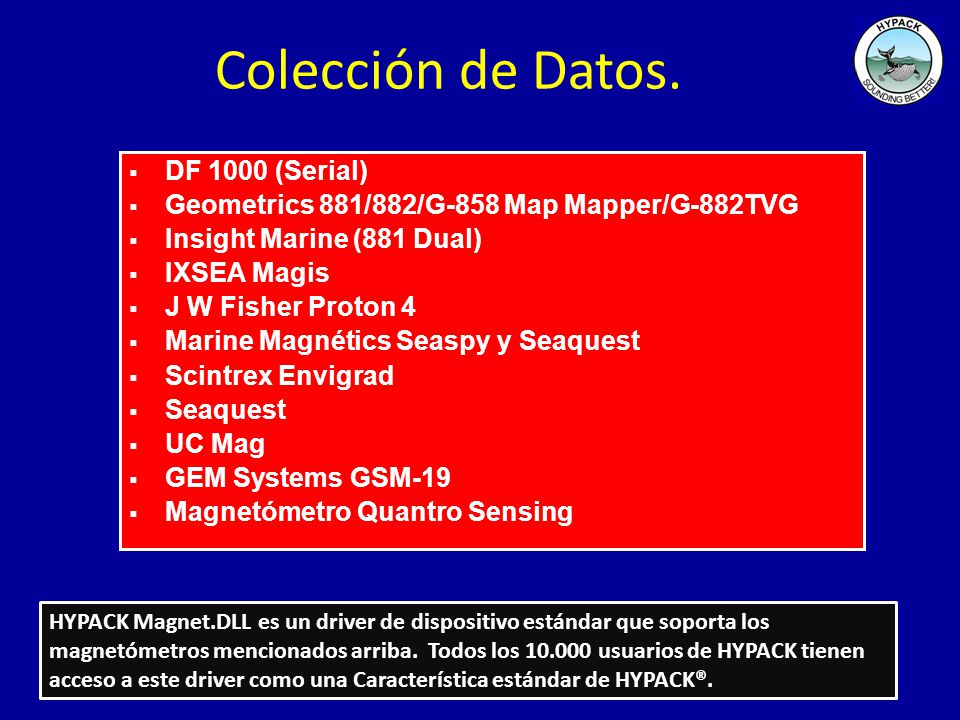

2 Colección de Datos. DF 1000 (Serial)
Geometrics 881/882/G-858 Map Mapper/G-882TVG Insight Marine (881 Dual) IXSEA Magis J W Fisher Proton 4 Marine Magnétics Seaspy y Seaquest Scintrex Envigrad Seaquest UC Mag GEM Systems GSM-19 Magnetómetro Quantro Sensing HYPACK Magnet.DLL es un driver de dispositivo estándar que soporta los magnetómetros mencionados arriba. Todos los usuarios de HYPACK tienen acceso a este driver como una Característica estándar de HYPACK®.

3 MAGNET.DLL Presentaciones en tiempo real.
3 MAGNET.DLL Presentaciones en tiempo real. Valores Gamma Valores Gamma x10 Comparación Gradiométrica Límites Automáticos de Blancos

4 EDICION MAGNETÓMETRIA
MAG EDIT Soporta: Magnetómetros Autónomos. Magnetómetros Autónomos con correcciones IGRF. Magnetómetros Marinos con magnetómetro Basado en Tierra, ambos con correcciones IGRF.

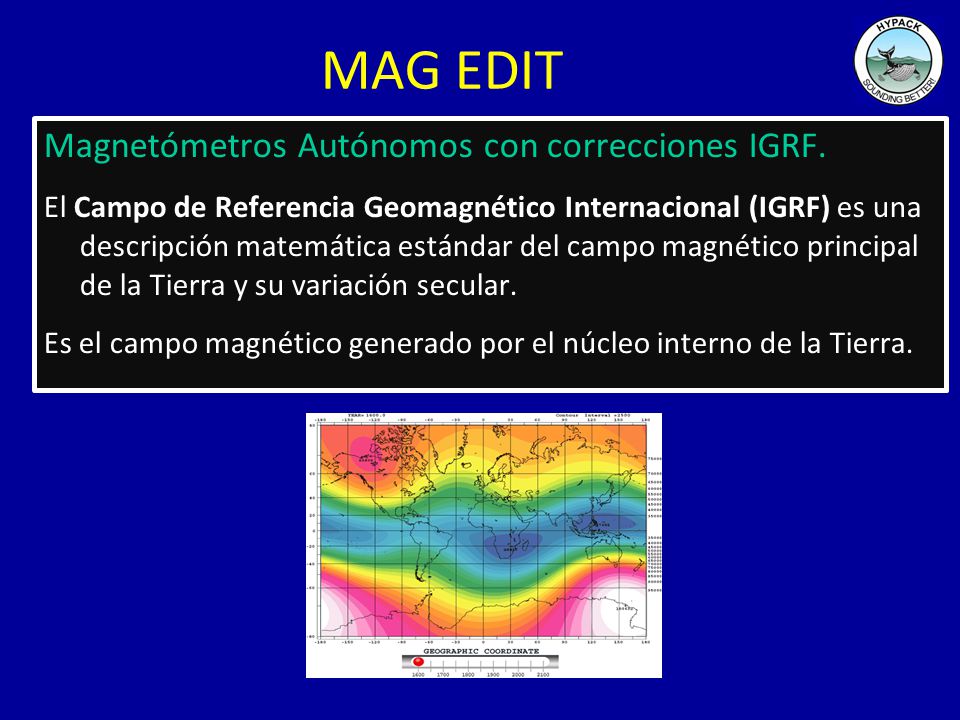

5 MAG EDIT Magnetómetros Autónomos con correcciones IGRF.
El Campo de Referencia Geomagnético Internacional (IGRF) es una descripción matemática estándar del campo magnético principal de la Tierra y su variación secular. Es el campo magnético generado por el núcleo interno de la Tierra.

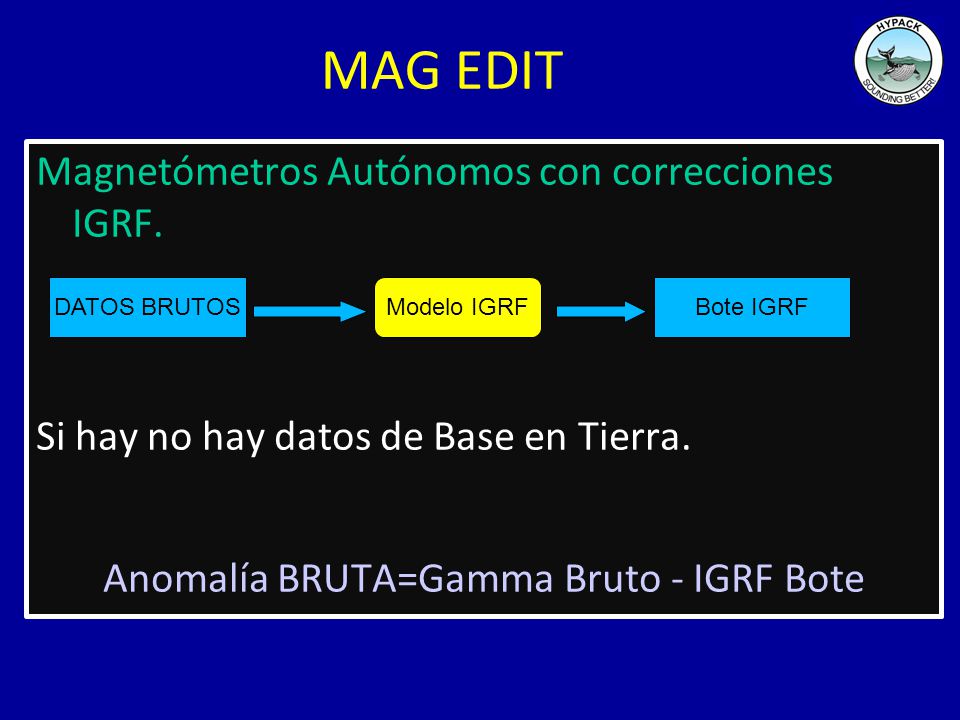

6 Anomalía BRUTA=Gamma Bruto - IGRF Bote
MAG EDIT Magnetómetros Autónomos con correcciones IGRF. Si hay no hay datos de Base en Tierra. Anomalía BRUTA=Gamma Bruto - IGRF Bote DATOS BRUTOS DATOS BRUTOS Bote IGRF DATOS BRUTOS Modelo IGRF DATOS BRUTOS DATOS BRUTOS Modelo IGRF Modelo IGRF Modelo IGRF Modelo IGRF Bote IGRF Bote IGRF Bote IGRF

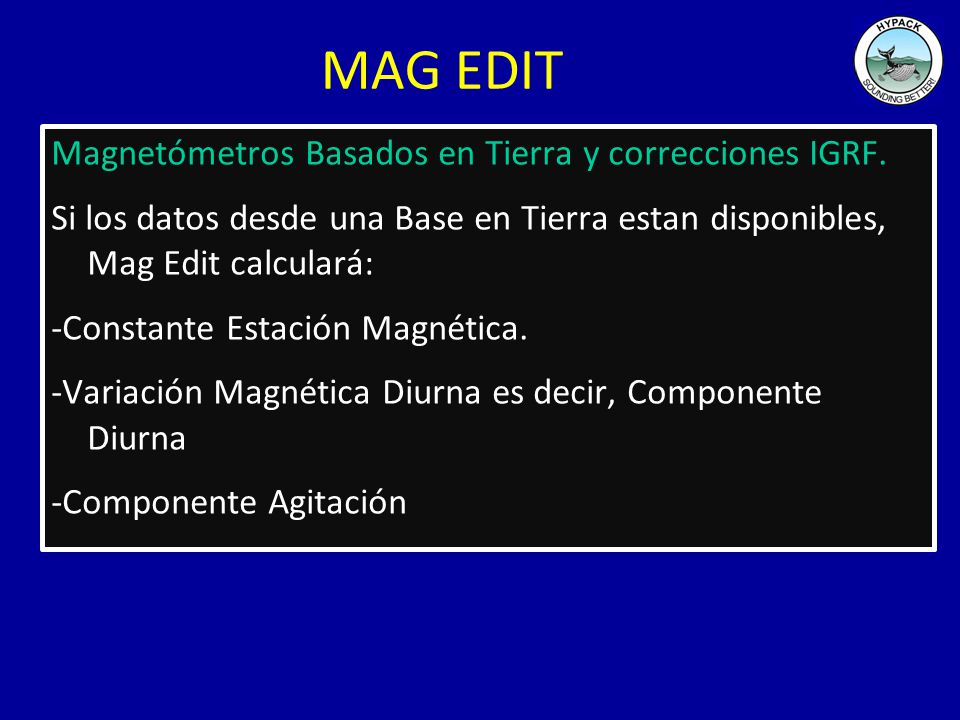

7 MAG EDIT Magnetómetros Basados en Tierra y correcciones IGRF.
Si los datos desde una Base en Tierra estan disponibles, Mag Edit calculará: -Constante Estación Magnética. -Variación Magnética Diurna es decir, Componente Diurna -Componente Agitación

8 MAG EDIT Magnetómetros Basados en Tierra y correcciones IGRF.
*Datos basados en tierra pueden ser entrada en Formatos SHOM y IAGA Constante Estación Magnética: promedio campo magnético en la posición de la estación. Constante Estación= Promedio Datos Basados Tierra – Promedio IGRF (Datos Basados en Tierra) IGRF Tierra DATOS* Basados Tierra Modelo IGRF

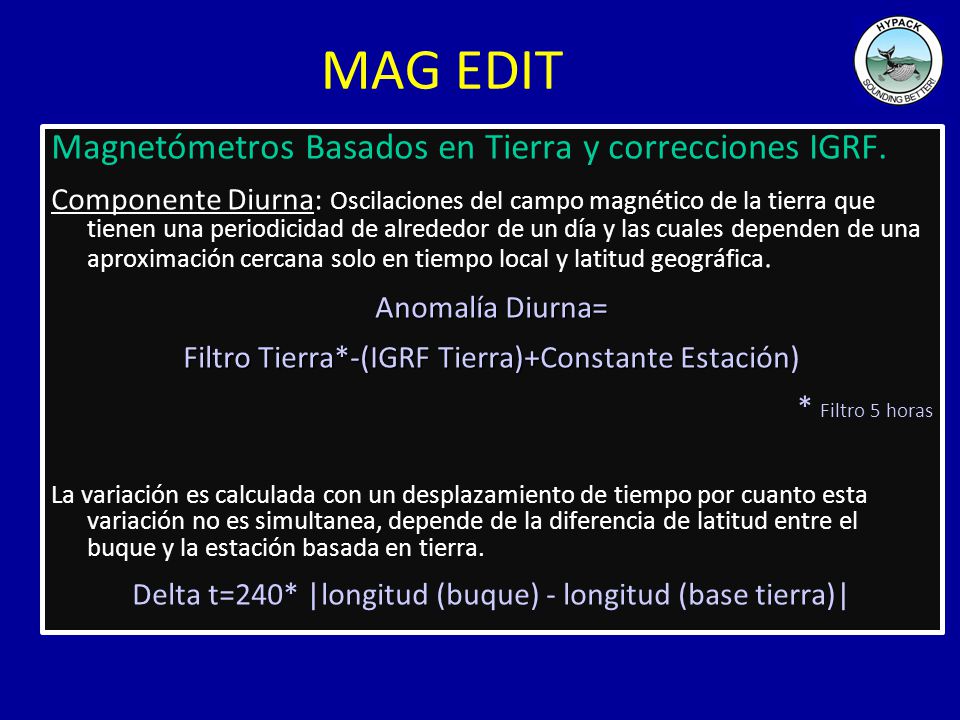

9 MAG EDIT Magnetómetros Basados en Tierra y correcciones IGRF.
Componente Diurna: Oscilaciones del campo magnético de la tierra que tienen una periodicidad de alrededor de un día y las cuales dependen de una aproximación cercana solo en tiempo local y latitud geográfica. Anomalía Diurna= Filtro Tierra*-(IGRF Tierra)+Constante Estación) * Filtro 5 horas La variación es calculada con un desplazamiento de tiempo por cuanto esta variación no es simultanea, depende de la diferencia de latitud entre el buque y la estación basada en tierra. Delta t=240* |longitud (buque) - longitud (base tierra)|

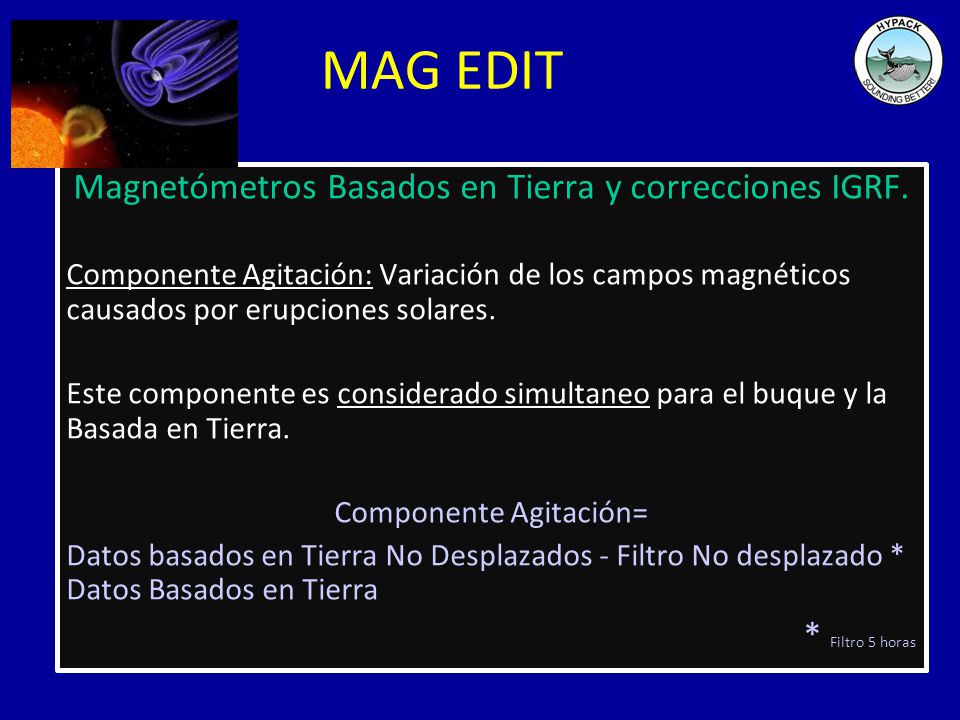

10 MAG EDIT Magnetómetros Basados en Tierra y correcciones IGRF.
Componente Agitación: Variación de los campos magnéticos causados por erupciones solares. Este componente es considerado simultaneo para el buque y la Basada en Tierra. Componente Agitación= Datos basados en Tierra No Desplazados - Filtro No desplazado * Datos Basados en Tierra * Filtro 5 horas

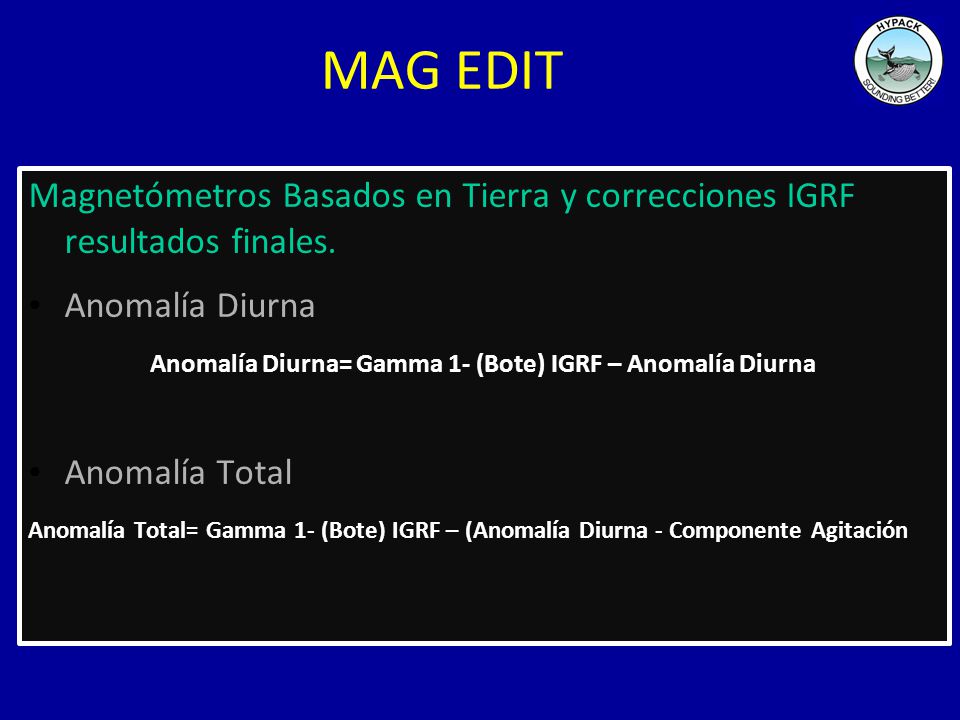

11 Anomalía Diurna= Gamma 1- (Bote) IGRF – Anomalía Diurna
MAG EDIT Magnetómetros Basados en Tierra y correcciones IGRF resultados finales. Anomalía Diurna Anomalía Diurna= Gamma 1- (Bote) IGRF – Anomalía Diurna Anomalía Total Anomalía Total= Gamma 1- (Bote) IGRF – (Anomalía Diurna - Componente Agitación

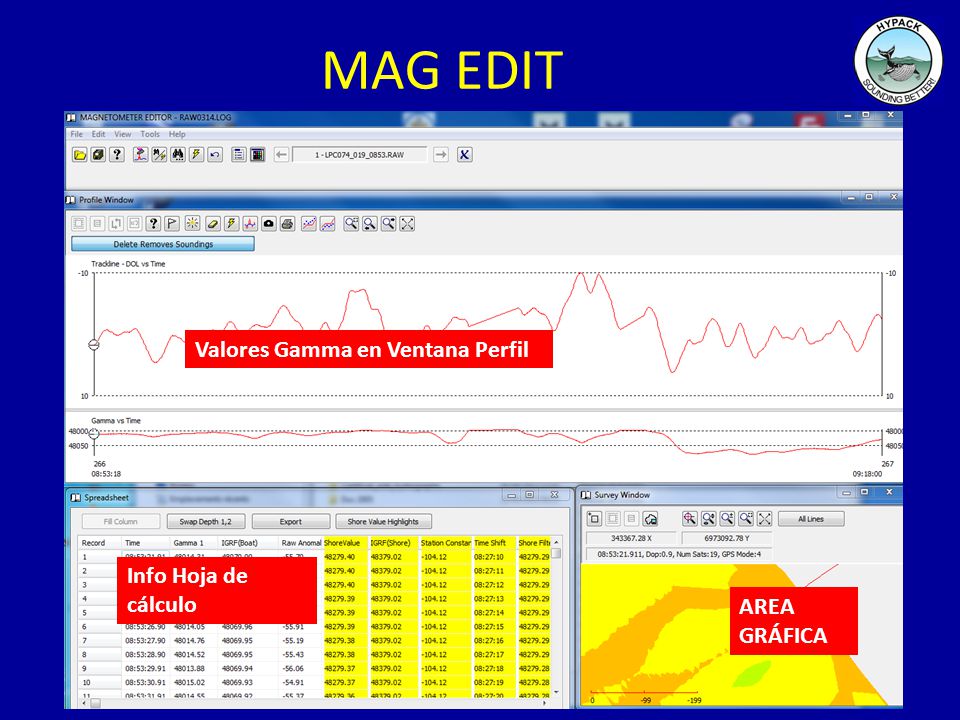

12 MAG EDIT Valores Gamma en Ventana Perfil Info Hoja de cálculo
AREA GRÁFICA

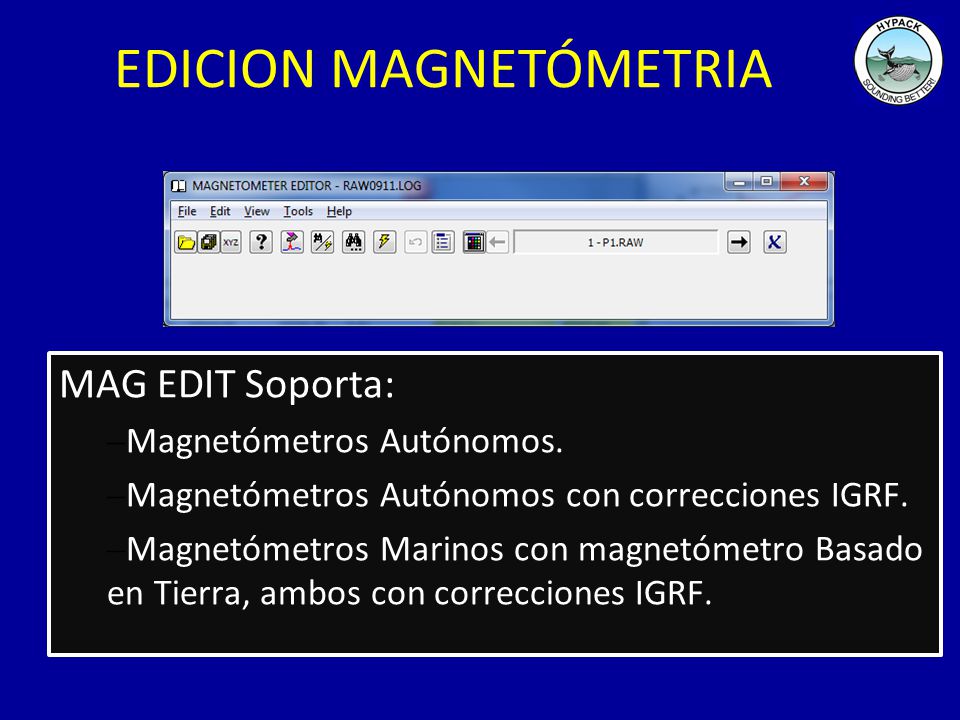

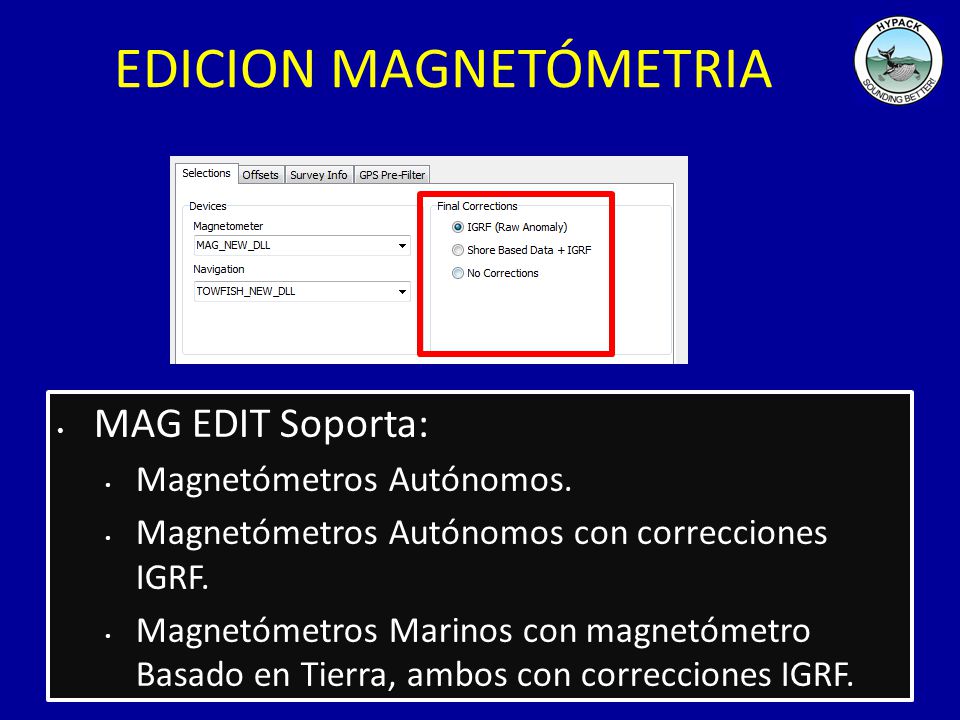

13 EDICION MAGNETÓMETRIA
MAG EDIT Soporta: Magnetómetros Autónomos. Magnetómetros Autónomos con correcciones IGRF. Magnetómetros Marinos con magnetómetro Basado en Tierra, ambos con correcciones IGRF.

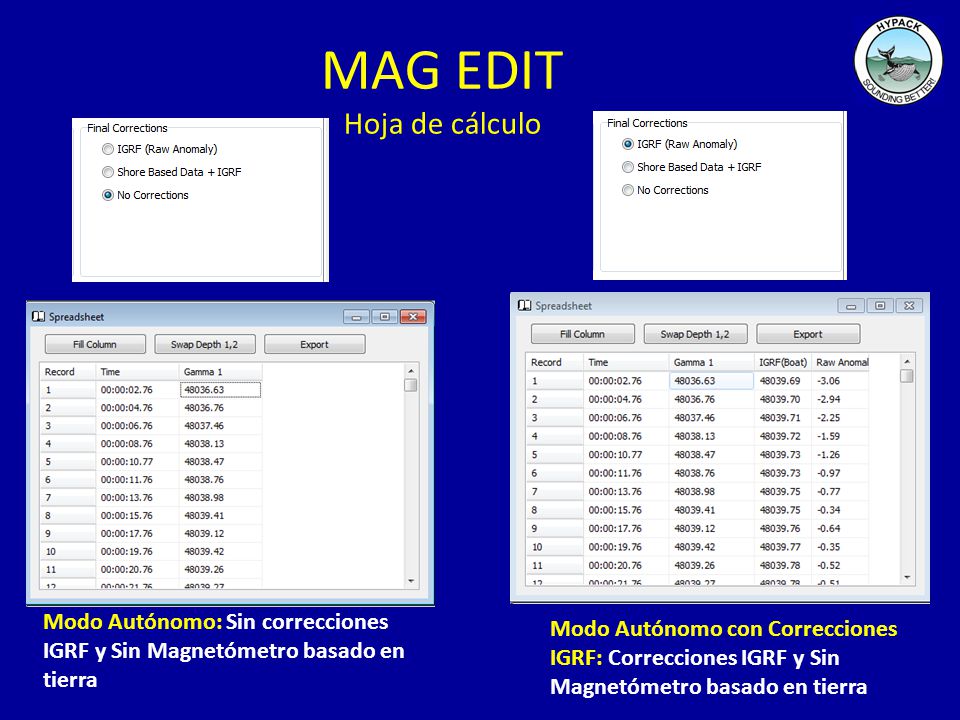

14 MAG EDIT Hoja de cálculo
Modo Autónomo: Sin correcciones IGRF y Sin Magnetómetro basado en tierra Modo Autónomo con Correcciones IGRF: Correcciones IGRF y Sin Magnetómetro basado en tierra

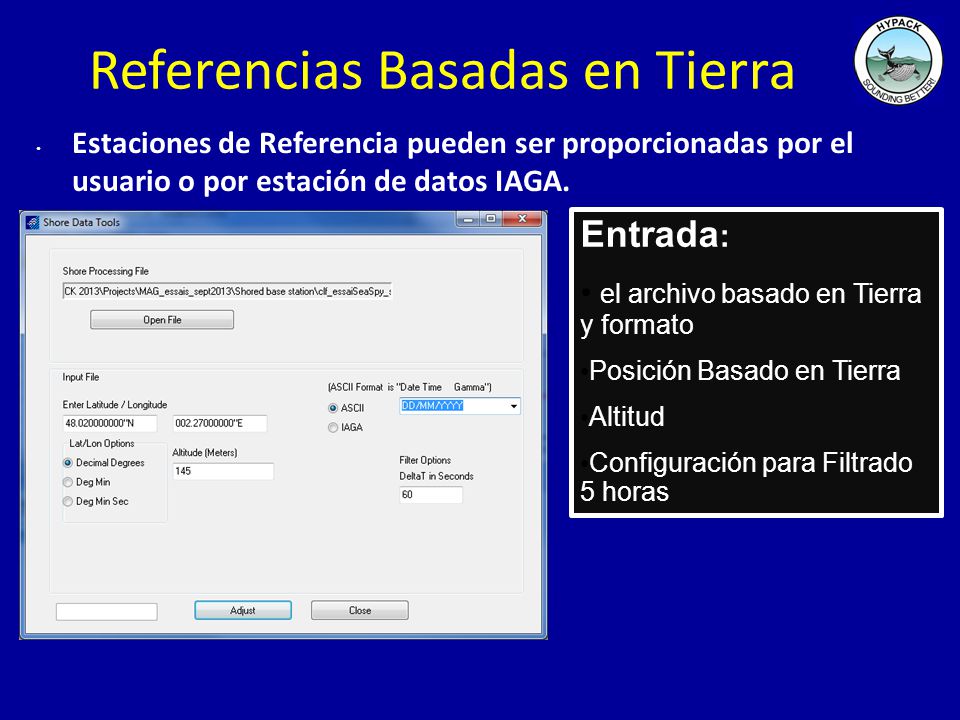

15 Referencias Basadas en Tierra
Estaciones de Referencia pueden ser proporcionadas por el usuario o por estación de datos IAGA. Entrada: el archivo basado en Tierra y formato Posición Basado en Tierra Altitud Configuración para Filtrado 5 horas

16 Referencias Basadas en Tierra
Los datos basados en tierra pueden ser mostrados con las herramientas de zoom básicas. La gráfica muestra datos brutos y valor filtros. Los valores pueden ser exportados.

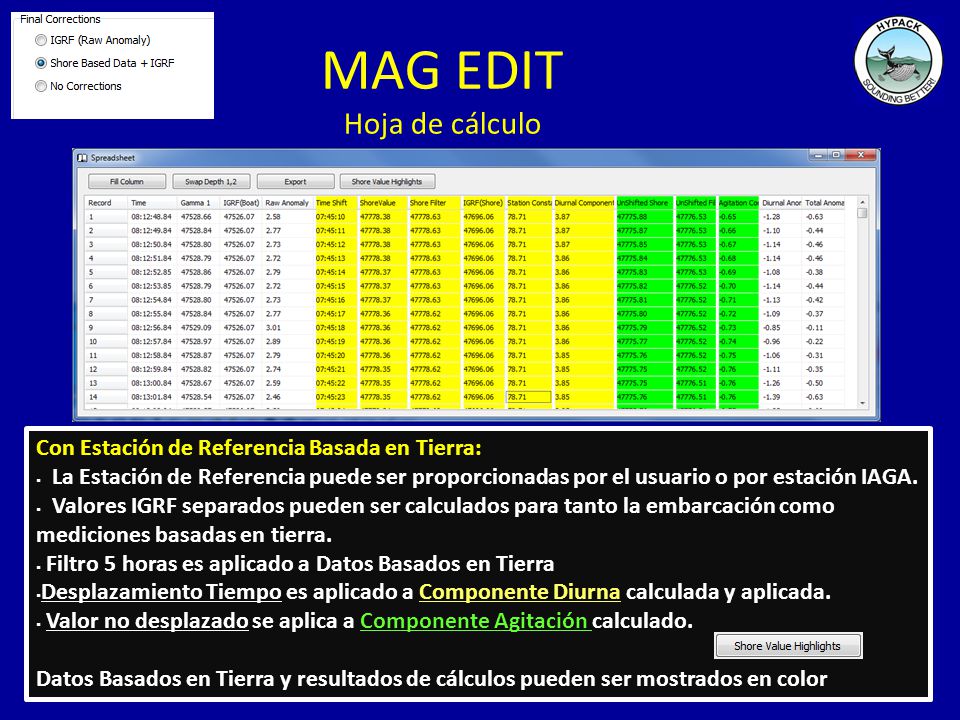

17 MAG EDIT Hoja de cálculo
Con Estación de Referencia Basada en Tierra: La Estación de Referencia puede ser proporcionadas por el usuario o por estación IAGA. Valores IGRF separados pueden ser calculados para tanto la embarcación como mediciones basadas en tierra. Filtro 5 horas es aplicado a Datos Basados en Tierra Desplazamiento Tiempo es aplicado a Componente Diurna calculada y aplicada. Valor no desplazado se aplica a Componente Agitación calculado. Datos Basados en Tierra y resultados de cálculos pueden ser mostrados en color

18 MAG EDIT Hoja de cálculo
Información recomendada Presentación

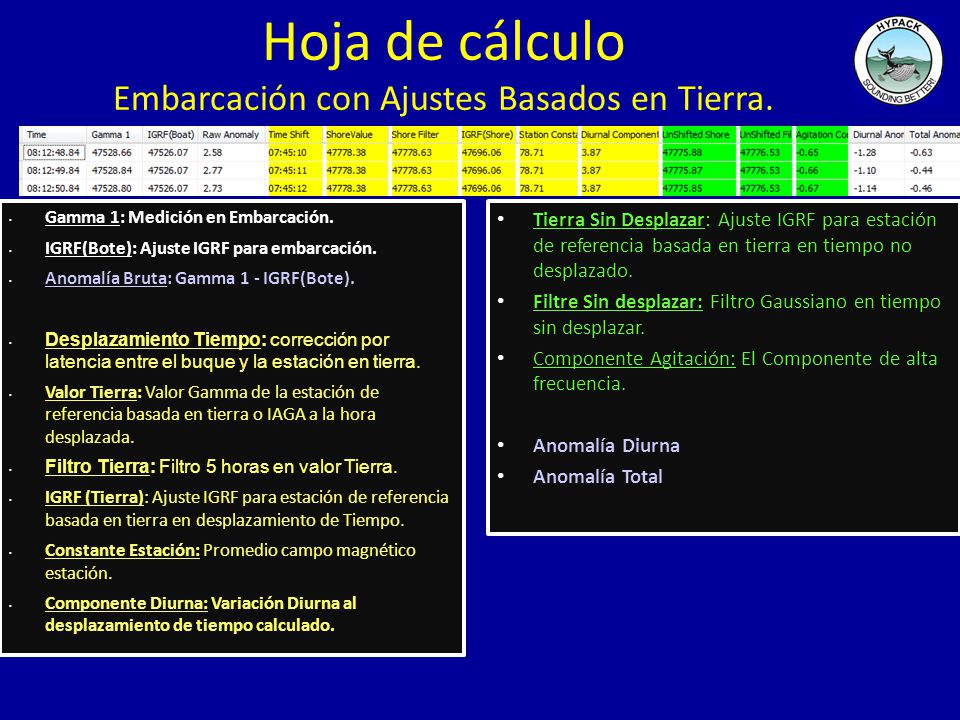

19 Hoja de cálculo Embarcación con Ajustes Basados en Tierra.
Gamma 1: Medición en Embarcación. IGRF(Bote): Ajuste IGRF para embarcación. Anomalía Bruta: Gamma 1 - IGRF(Bote). Desplazamiento Tiempo: corrección por latencia entre el buque y la estación en tierra. Valor Tierra: Valor Gamma de la estación de referencia basada en tierra o IAGA a la hora desplazada. Filtro Tierra: Filtro 5 horas en valor Tierra. IGRF (Tierra): Ajuste IGRF para estación de referencia basada en tierra en desplazamiento de Tiempo. Constante Estación: Promedio campo magnético estación. Componente Diurna: Variación Diurna al desplazamiento de tiempo calculado. Tierra Sin Desplazar: Ajuste IGRF para estación de referencia basada en tierra en tiempo no desplazado. Filtre Sin desplazar: Filtro Gaussiano en tiempo sin desplazar. Componente Agitación: El Componente de alta frecuencia. Anomalía Diurna Anomalía Total

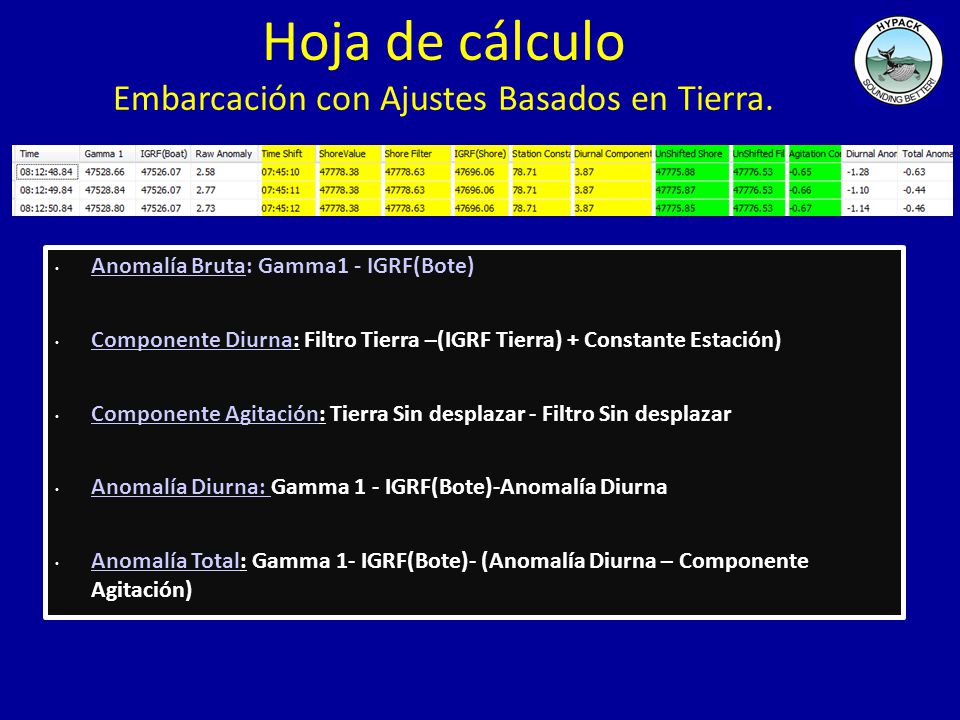

20 Hoja de cálculo Embarcación con Ajustes Basados en Tierra.
Anomalía Bruta: Gamma1 - IGRF(Bote) Componente Diurna: Filtro Tierra –(IGRF Tierra) + Constante Estación) Componente Agitación: Tierra Sin desplazar - Filtro Sin desplazar Anomalía Diurna: Gamma 1 - IGRF(Bote)-Anomalía Diurna Anomalía Total: Gamma 1- IGRF(Bote)- (Anomalía Diurna – Componente Agitación)

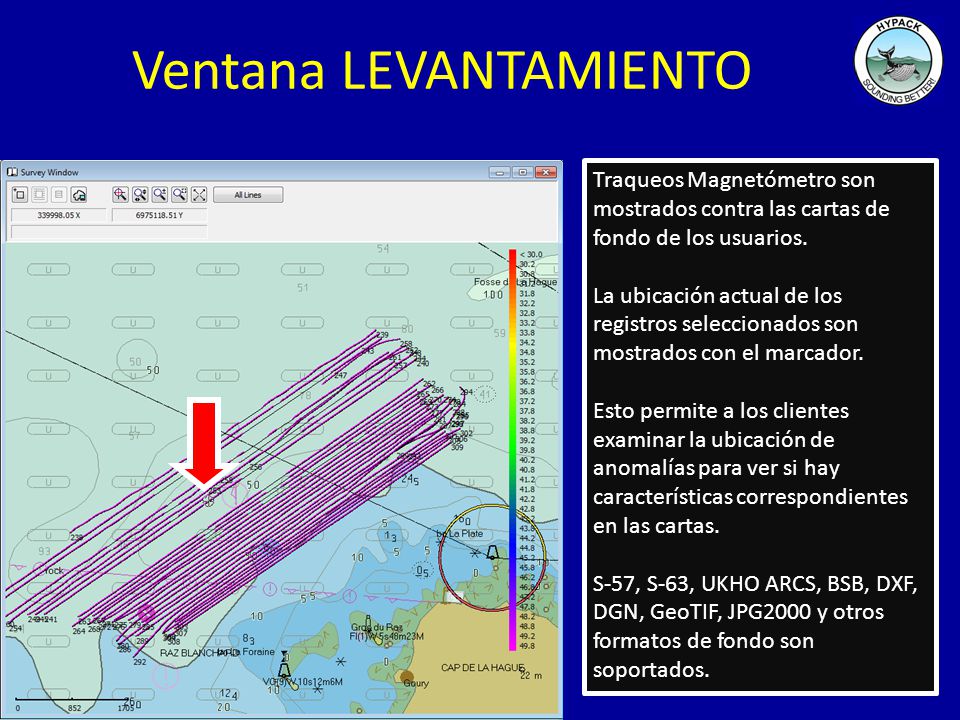

21 Ventana LEVANTAMIENTO
Traqueos Magnetómetro son mostrados contra las cartas de fondo de los usuarios. La ubicación actual de los registros seleccionados son mostrados con el marcador. Esto permite a los clientes examinar la ubicación de anomalías para ver si hay características correspondientes en las cartas. S-57, S-63, UKHO ARCS, BSB, DXF, DGN, GeoTIF, JPG2000 y otros formatos de fondo son soportados.

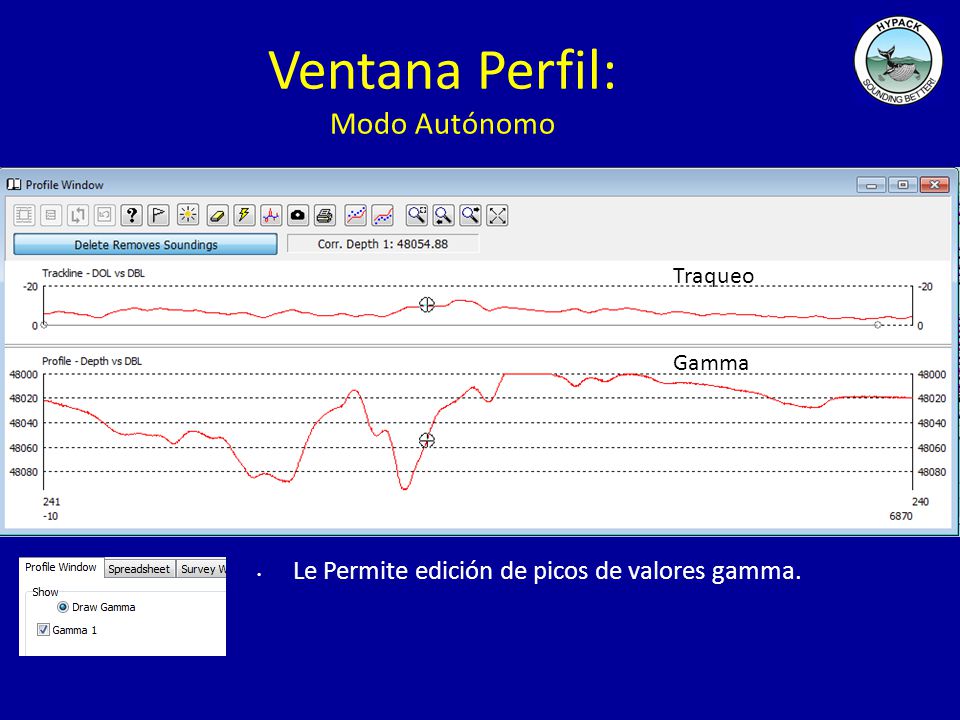

22 Ventana Perfil: Modo Autónomo
Traqueo Gamma Le Permite edición de picos de valores gamma.

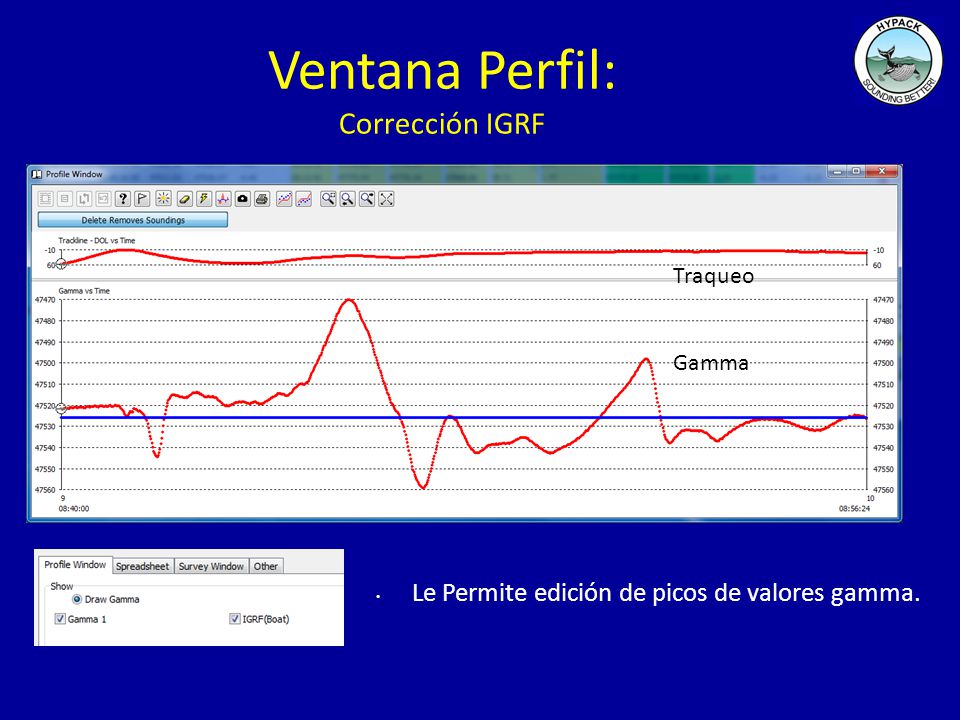

23 Ventana Perfil: Corrección IGRF
Traqueo Gamma Le Permite edición de picos de valores gamma.

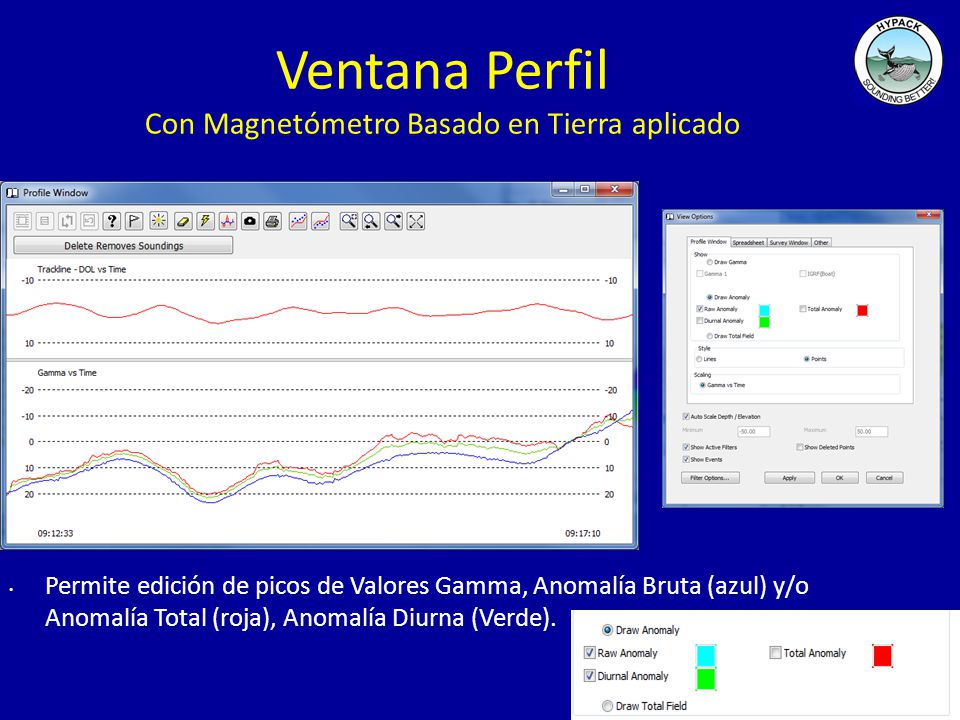

24 Ventana Perfil Con Magnetómetro Basado en Tierra aplicado
Permite edición de picos de Valores Gamma, Anomalía Bruta (azul) y/o Anomalía Total (roja), Anomalía Diurna (Verde).

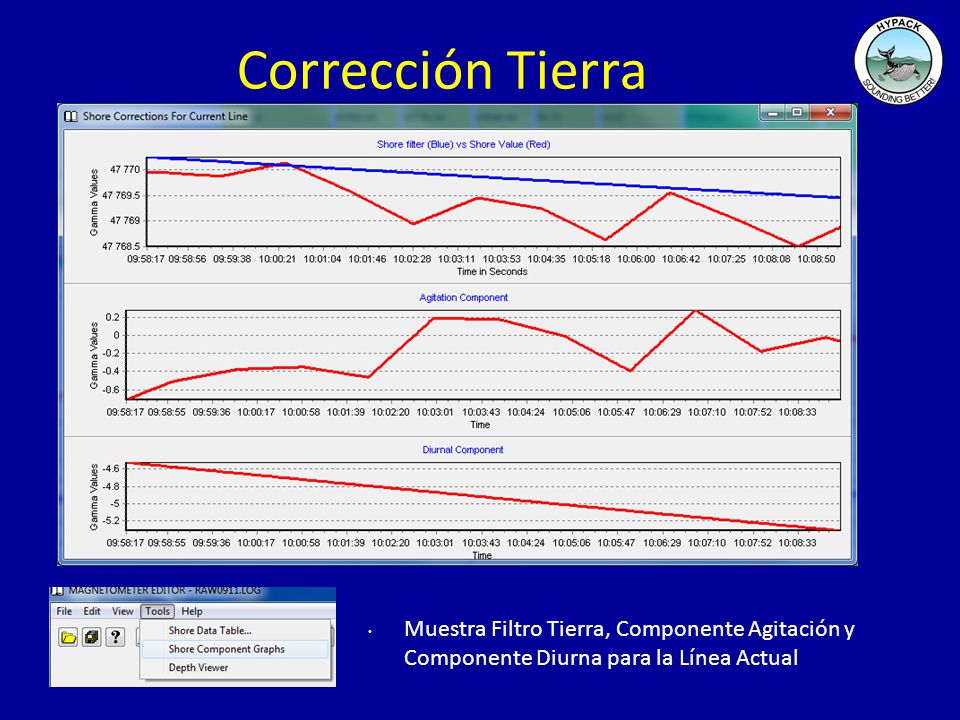

25 Corrección Tierra Con Magnetómetro Basado en Tierra Aplicado
Muestra Filtro Tierra, Componente Agitación y Componente Diurna para la Línea Actual

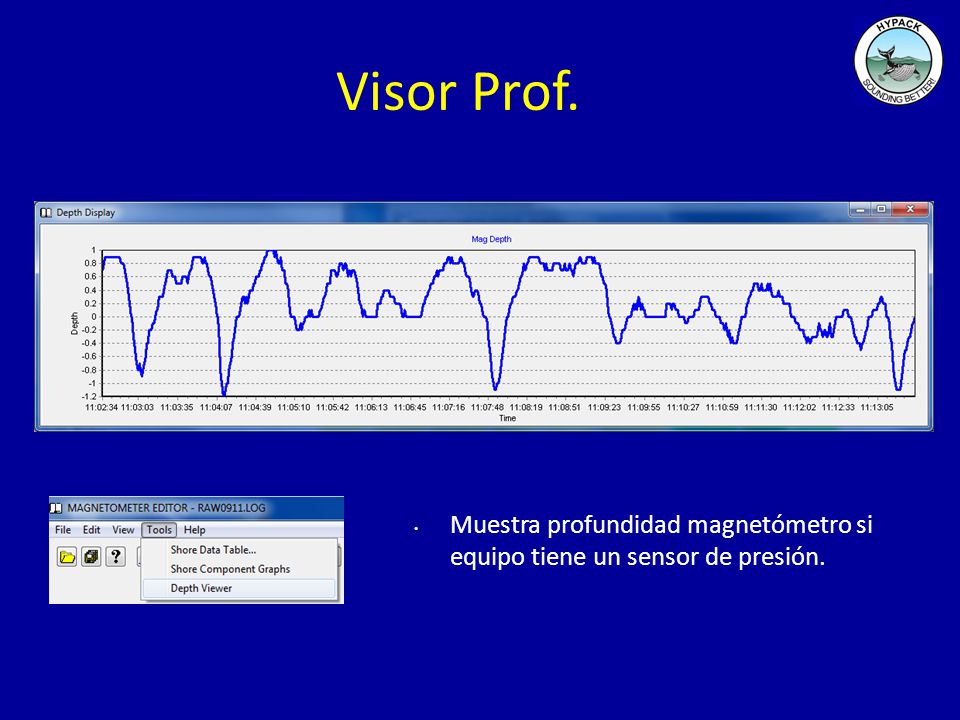

26 Visor Prof. Muestra profundidad magnetómetro si equipo tiene un sensor de presión.

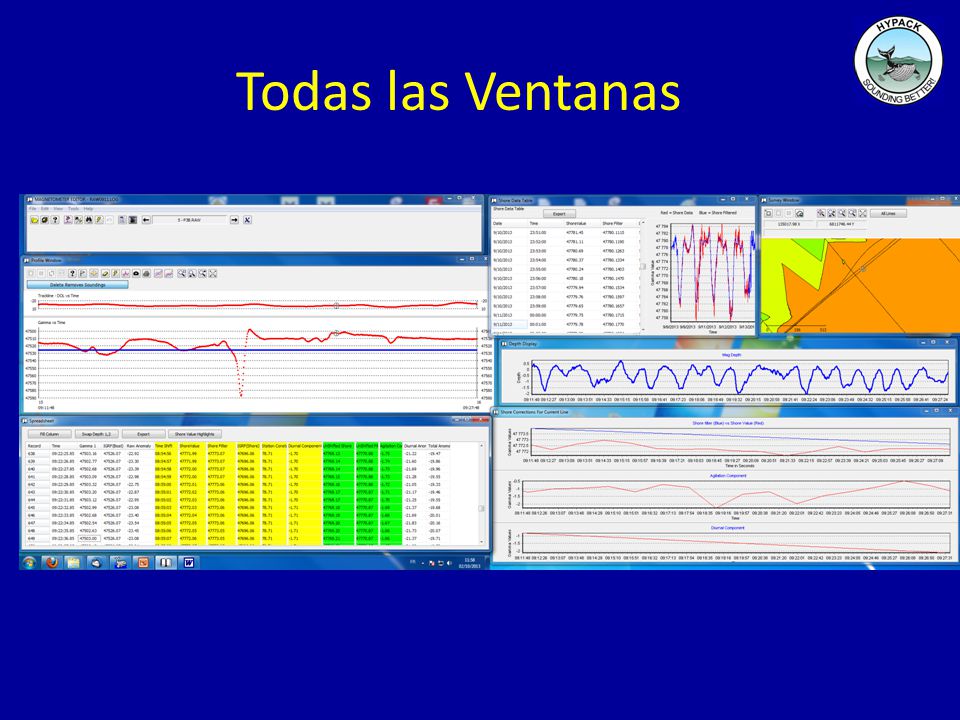

27 Todas las Ventanas

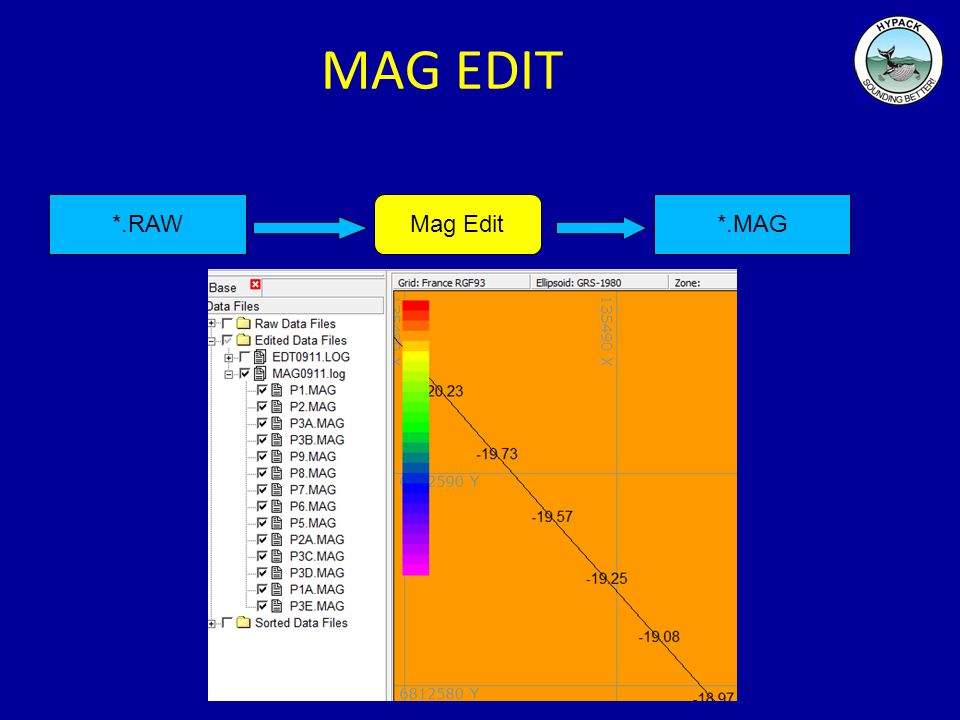

28 MAG EDIT *.MAG *.RAW Mag Edit

29 MAG EDIT Valor Gamma Editado Anomalía Bruta Anomalía Total

30 MAG EDIT Salve en formato XYZ. Por Defecto Opción Personalizada

31 Presentación Datos GeoTIF creado en HYPACK MODELO TIN mostrado sobre carta nautica S-57 en el HYPACK Shell.

32 Presentación Datos Exportado isolíneas de anomalía a Google Earth

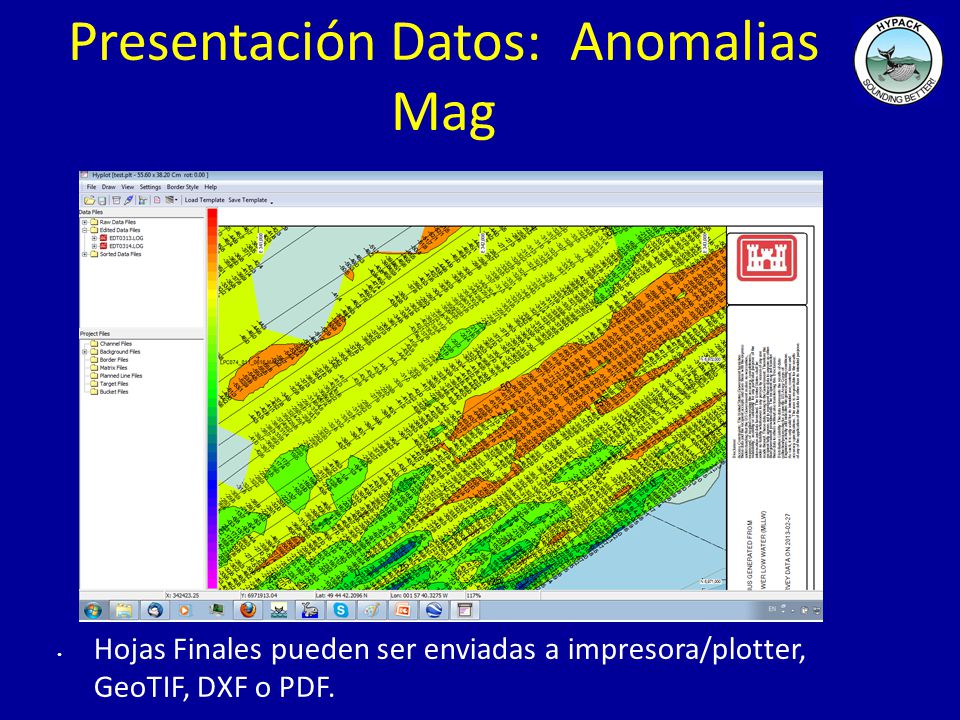

33 Presentación Datos: Anomalias Mag
Hojas Finales pueden ser enviadas a impresora/plotter, GeoTIF, DXF o PDF.

34 Sesión Ejemplo Edición
