1 IDENTIFICACION (ID) FONDO MARINO HYPACK 2013

2 Bases ID Fondo Marino Rugosidad del Fondo Rugosidad del Fondo E1 = f(T1,T2) E1 = f(T1,T2) Comparación de la longitud de tiempo del retorno entre el 1er y 2do eco. Comparación de la longitud de tiempo del retorno entre el 1er y 2do eco. A mayor rugosidad del fondo, mas largo el 2do retorno cuando es comparado con el 1ro. A mayor rugosidad del fondo, mas largo el 2do retorno cuando es comparado con el 1ro. Dureza del Fondo: Dureza del Fondo: E2 = f(V1,V2) E2 = f(V1,V2) Comparación del volumen de energía acústica retornada entre el 1er y 2do eco. Comparación del volumen de energía acústica retornada entre el 1er y 2do eco. Entre mas suave el fondo, menor energía acústica es medida en el 2do retorno. Entre mas suave el fondo, menor energía acústica es medida en el 2do retorno. NOTA: El Sistema RoxAnn requiere que la Ecosonda se ajuste a la mínima Longitud de Pulso de 600 microsegundos, para poder calibrarla adecuadamente y recibir datos válidos.

3 Identificación Fondo XML (SIX) Diferentes tipos de fondo y vegetación Diferentes tipos de fondo y vegetación exhiben diferentes propiedades de exhiben diferentes propiedades de Rugosidad (E1) y Dureza (E2).. Arena Barro Arcilla Grava Roca Pasto Marino Lentejas marinas ESTADISTICAS FONDO le permite ESTADISTICAS FONDO le permite especificar un rango de valores E1 y E2 que determinan la clasificación del fondo. Esta información es almacena en un archivo *.SIX. Esta información es almacena en un archivo *.SIX. Los hidrógrafos necesitan asegurar la verdad - ground truth de los datos tomando muestras del fondo y registrando los valores E1 y E2 sobre cada tipo de fondo. Los archivos de datos brutos pueden ser leídos en ESTADISTICAS FONDO para ayudar en la generación de los archivos *.SIX. Los hidrógrafos necesitan asegurar la verdad - ground truth de los datos tomando muestras del fondo y registrando los valores E1 y E2 sobre cada tipo de fondo. Los archivos de datos brutos pueden ser leídos en ESTADISTICAS FONDO para ayudar en la generación de los archivos *.SIX. Pantalla desde ESTADISTICAS FONDO

4 ID Fondo en SURVEY Ventana Driver Fondo. Ventana Driver Fondo. SeabedID.DLL SeabedID.DLL Roxann Roxann Echoplus Echoplus Muestra en tiempo real actualizaciones de los valores E1 y E2. Muestra en tiempo real actualizaciones de los valores E1 y E2. La matriz mostrada en el Área Gráfica esta siendo pintada usando los colores ID Fondo (SIX). La matriz mostrada en el Área Gráfica esta siendo pintada usando los colores ID Fondo (SIX).

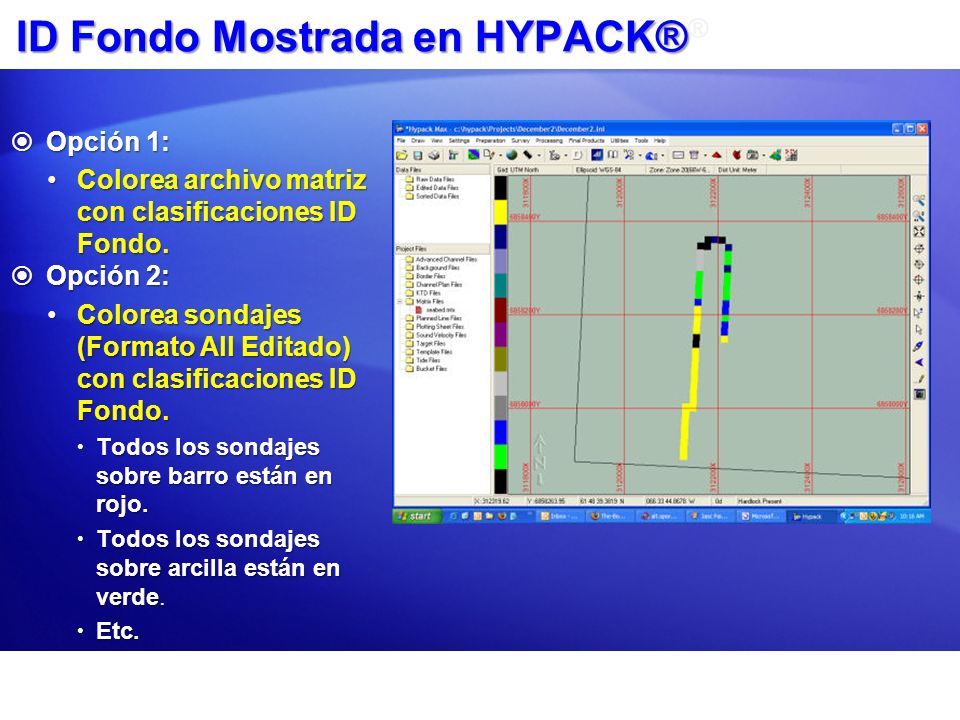

5 ID Fondo Mostrada en HYPACK® ID Fondo Mostrada en HYPACK® ® Opción 1: Opción 1: Colorea archivo matriz con clasificaciones ID Fondo.Colorea archivo matriz con clasificaciones ID Fondo. Opción 2: Opción 2: Colorea sondajes (Formato All Editado) con clasificaciones ID Fondo.Colorea sondajes (Formato All Editado) con clasificaciones ID Fondo. Todos los sondajes sobre barro están en rojo. Todos los sondajes sobre barro están en rojo. Todos los sondajes sobre arcilla están en verde. Todos los sondajes sobre arcilla están en verde. Etc. Etc.

6 Driver ID Fondo en SURVEY: No Identificación Cuadrado

7 Haciendo un cuadrado ID Fondo Programa SEABED ID Asegurando la Verdad. Asegurando la Verdad. Tome una muestra de fondo.Tome una muestra de fondo. Interesante?Interesante? Si: Grabe a un archivo de datos brutos por un minuto. Note el tipo de material. Si: Grabe a un archivo de datos brutos por un minuto. Note el tipo de material. Finalice el Aseguramiento de la Verdad (ground truthing): Finalice el Aseguramiento de la Verdad (ground truthing): Cargue cada archivo en SEABED ID y cree un polígono que rodee cada tipo de material.Cargue cada archivo en SEABED ID y cree un polígono que rodee cada tipo de material.

8 El driver Seabed ID en SURVEY con un Cuadrado de Identificación (*.SIX)

9 Programa SEABED MAPPER Re-Mapea datos ya colectados Usando los registros E1,E2 del archivo de datos entrado, determina una nueva clasificación ID fondo con base en los nuevos cuadrados Fondo (*.SIX). Usando los registros E1,E2 del archivo de datos entrado, determina una nueva clasificación ID fondo con base en los nuevos cuadrados Fondo (*.SIX). Salva actualizaciones a los archivos de datos nuevos. Salva actualizaciones a los archivos de datos nuevos. SEABED MAPPER Programa Archivos de Datos BRUTO o EDIT ID Fondo Cuadrado Nuevos Datos BRUTOS o EDITADOS Archivos con ID Actualizado
