2017/4/11 Computacion Inteligente Sistemas fuzzy en entornos crisp

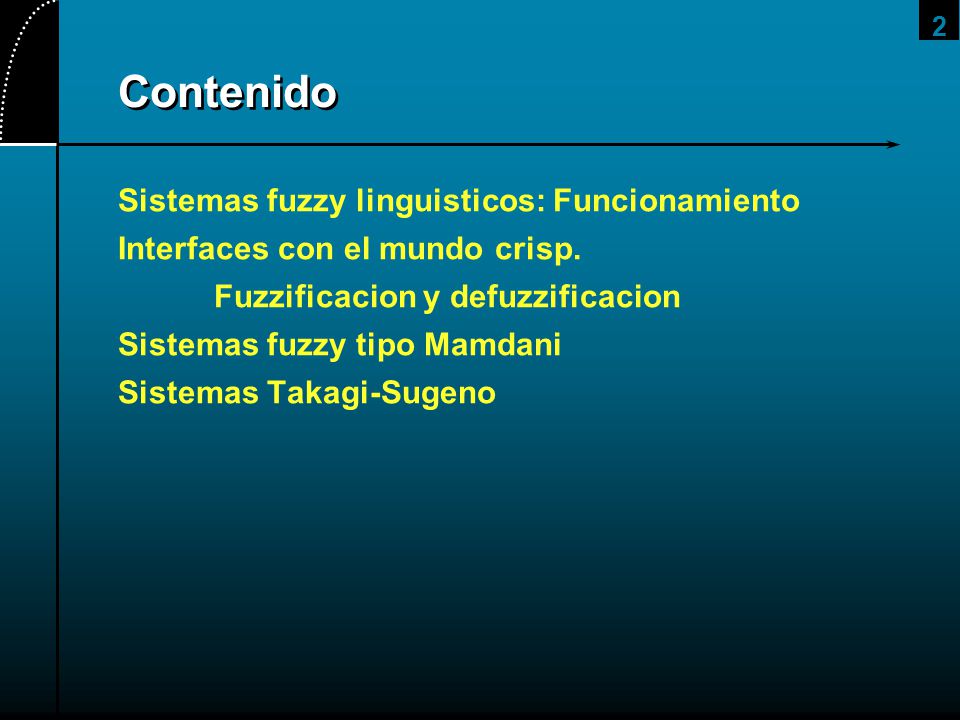

2 Contenido Sistemas fuzzy linguisticos: Funcionamiento
2017/4/11 Contenido Sistemas fuzzy linguisticos: Funcionamiento Interfaces con el mundo crisp. Fuzzificacion y defuzzificacion Sistemas fuzzy tipo Mamdani Sistemas Takagi-Sugeno

3 Sistemas fuzzy linguisticos: Funcionamiento
2017/4/11 Sistemas fuzzy linguisticos: Funcionamiento

4 Sistemas fuzzy linguisticos: funcionamiento
Inference Engine Input Output Salida lingüística Entrada lingüística Fuzzy Knowledge base

5 El mecanismo de Inferencia
Usando las reglas fuzzy del tipo If-Then convierte la entrada fuzy en una salida fuzy razonamiento fuzzy

6 El mecanismo de inferencia
2017/4/11 El mecanismo de inferencia El mecanismo de inferencia se compone de algun metodo de razonamiento fuzzy: Inferencia Relacional, Mamdani, . . . y la agregacion

7 La base de conocimientos
2017/4/11 La base de conocimientos La base de conocimientos se compone de La base de reglas La base de datos La base de conocimientos se puede obtener a partir de Conocimiento “experto” A partir de datos

8 La base de conocimientos
2017/4/11 La base de conocimientos La base de reglas

9 La base de conocimientos
2017/4/11 La base de conocimientos La base de datos Limites de los dominios X y Y Definicion matematica de los terminos linguisticos en los conjuntos fuzzy correspondientes: La “base de conocimientos” esta constituida por:

10 Interfaces con el mundo crisp
2017/4/11 Interfaces con el mundo crisp

11 Fuzificación y defuzificación
En general, las entradas y salidas de un Sistema de inferencia fuzzy son terminos fuzzy μA’(x) y μB’(y) Sin embargo, en un sistema fisico real usualmente se desea tener valores crisp. Son necesarios entonces los bloques Fuzificador y defuzificador

12 Fuzificación La interfaz de fuzificacion
2017/4/11 Fuzificación La interfaz de fuzificacion Transforma los valores crisp de entrada a un conjunto fuzzy

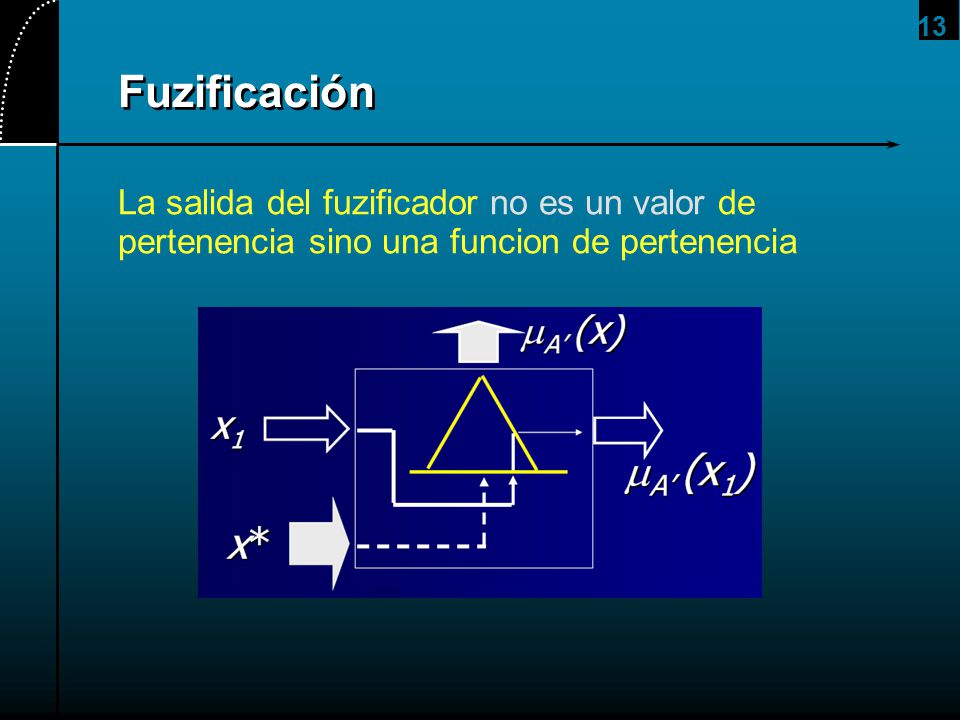

13 Fuzificación La salida del fuzificador no es un valor de pertenencia sino una funcion de pertenencia

14 Seleccion de la funcion de fuzificacion
2017/4/11 Seleccion de la funcion de fuzificacion Un conjunto singleton asume que los datos observados no contienen vaguedad Cuando hay incertidumbre, la fuzificacion convierte los datos probabilisticos en numeros fuzzy 1 x0 F(x) x Singleton base Numero fuzzy

15 Defuzificación La interfaz de defuzificacion
2017/4/11 Defuzificación La interfaz de defuzificacion Convierte un conjunto difuso a un valor crisp. Es la extraccion del valor crisp que mejor represente al conjunto fuzzy En muchas aplicaciones practicas es necesario tener a la salida un valor crisp

16 Seleccion de la funcion defuzificacion
2017/4/11 Seleccion de la funcion defuzificacion No existe un procedimiento sistematico para seleccionar una buena estrategia de defuzificacion La seleccion toma en consideracion las propiedades de la aplicacion en cada caso Existen diferentes metodos

17 Defuzz.: Centro de gravedad

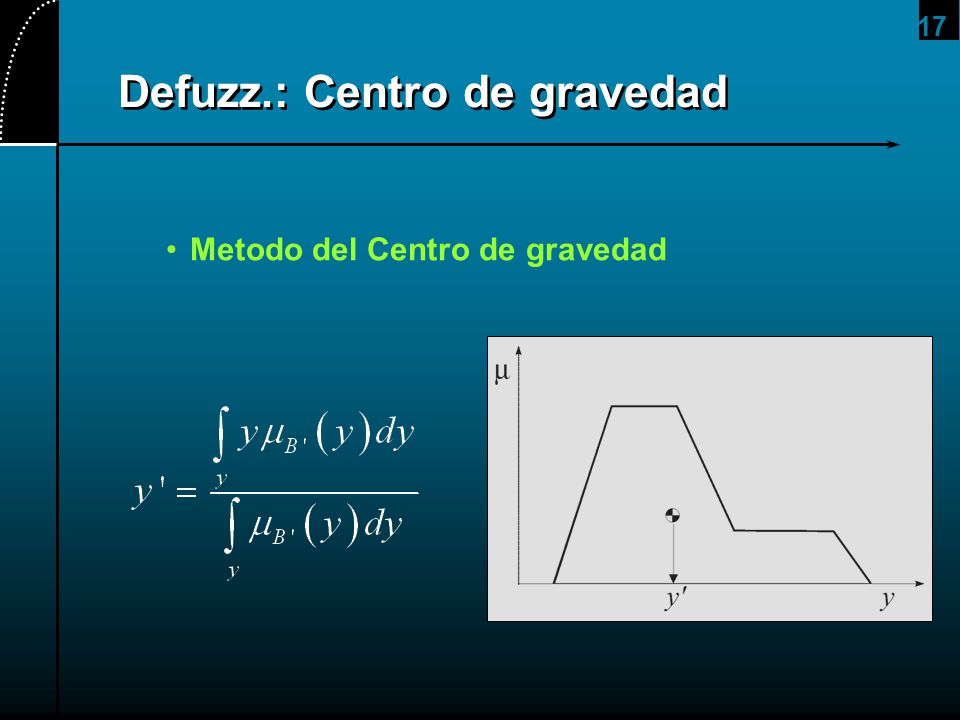

2017/4/11 Defuzz.: Centro de gravedad Metodo del Centro de gravedad

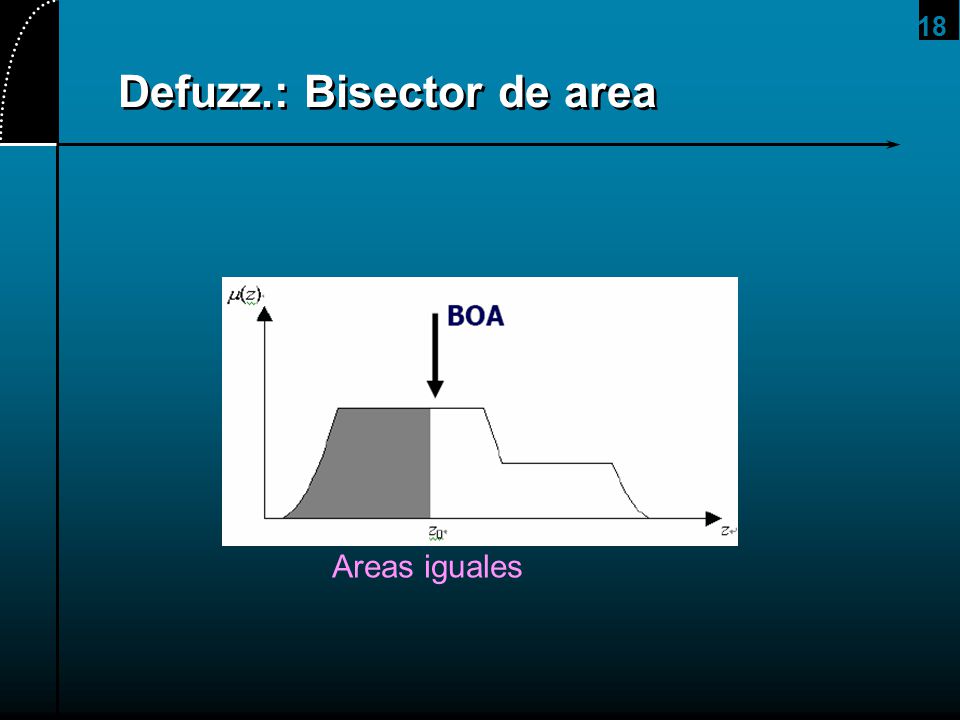

18 Defuzz.: Bisector de area
2017/4/11 Defuzz.: Bisector de area Areas iguales

19 Defuzzyficación: Media de los centros

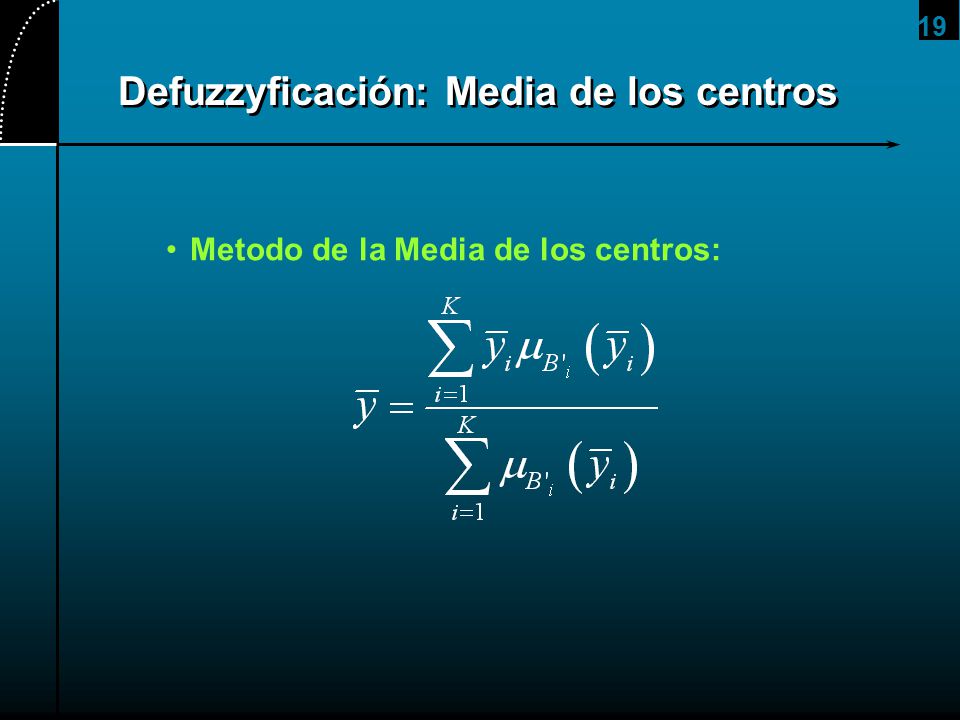

2017/4/11 Defuzzyficación: Media de los centros Metodo de la Media de los centros:

20 Varios esquemas de defuzzificacion

21 Varios esquemas de defuzzificacion

22 Sistemas fuzzy linguisticos en entornos crisp
Knowledge base Input Fuzzifier Inference Engine Defuzzifier Output

23 Ejemplo: modelado del nivel de liquido
2017/4/11 Ejemplo: modelado del nivel de liquido Entrada: singleton salida: metodo del centroide

24 Estructura de los sistemas fuzzy
2017/4/11 Fuzzy control can thus be regarded from two viewpoints. The first one focuses on the fuzzy if-then rules that are used to locally define the nonlinear mapping and can be seen as the user interface part of fuzzy systems. The second view consists of the nonlinear mapping that is generated from the rules and the inference process Estructura de los sistemas fuzzy Un sistema fuzzy puede verse desde dos puntos de vista Vista externa Relacion de entrada-salida no lineal Vista interna La base de reglas: Interfaz con el usuario

25 Vista externa de un sistema fuzzy
2017/4/11 Vista externa de un sistema fuzzy Un sistema fuzzy es un mapeo no lineal

26 Vista externa de un sistema fuzzy
2017/4/11 Vista externa de un sistema fuzzy Superficie total de entrada-salida

27 Vista interna de un sistema fuzzy

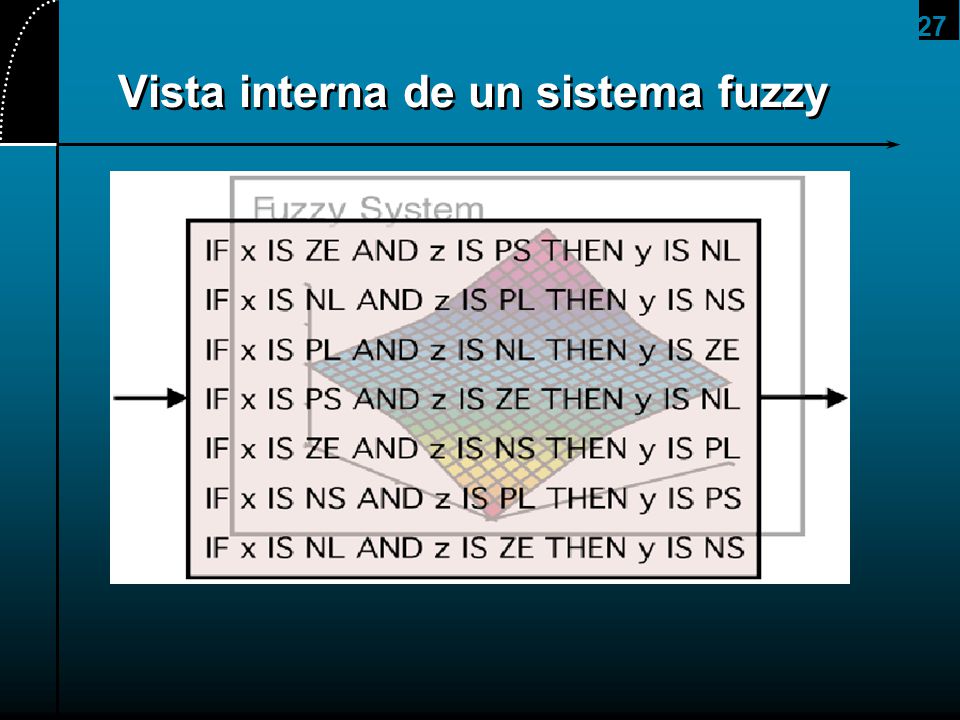

2017/4/11 Vista interna de un sistema fuzzy

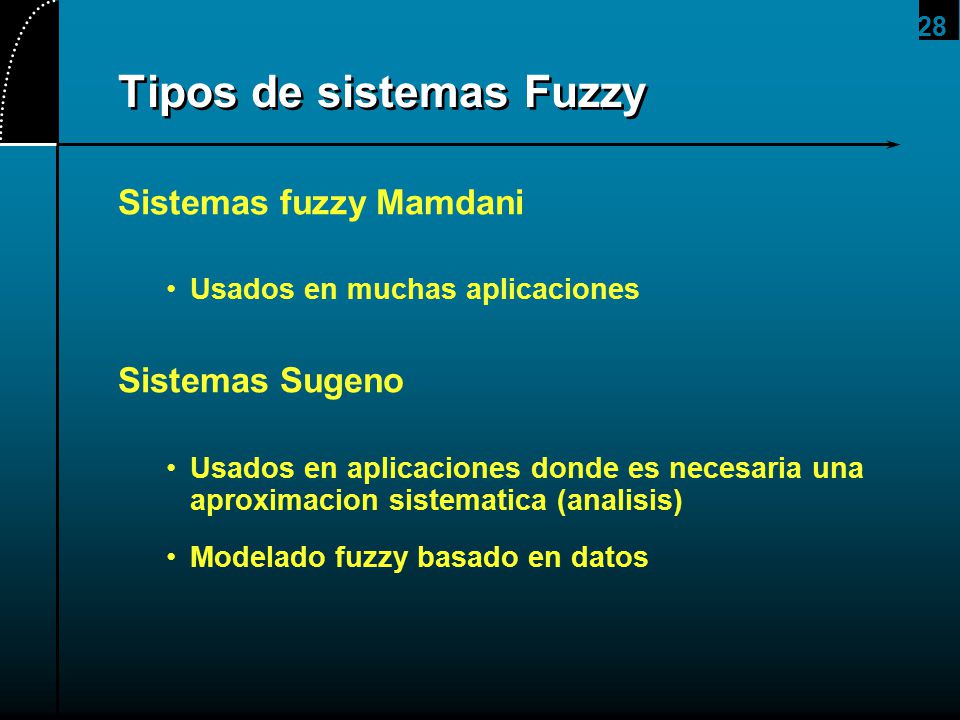

28 Tipos de sistemas Fuzzy
Sistemas fuzzy Mamdani Usados en muchas aplicaciones Sistemas Sugeno Usados en aplicaciones donde es necesaria una aproximacion sistematica (analisis) Modelado fuzzy basado en datos

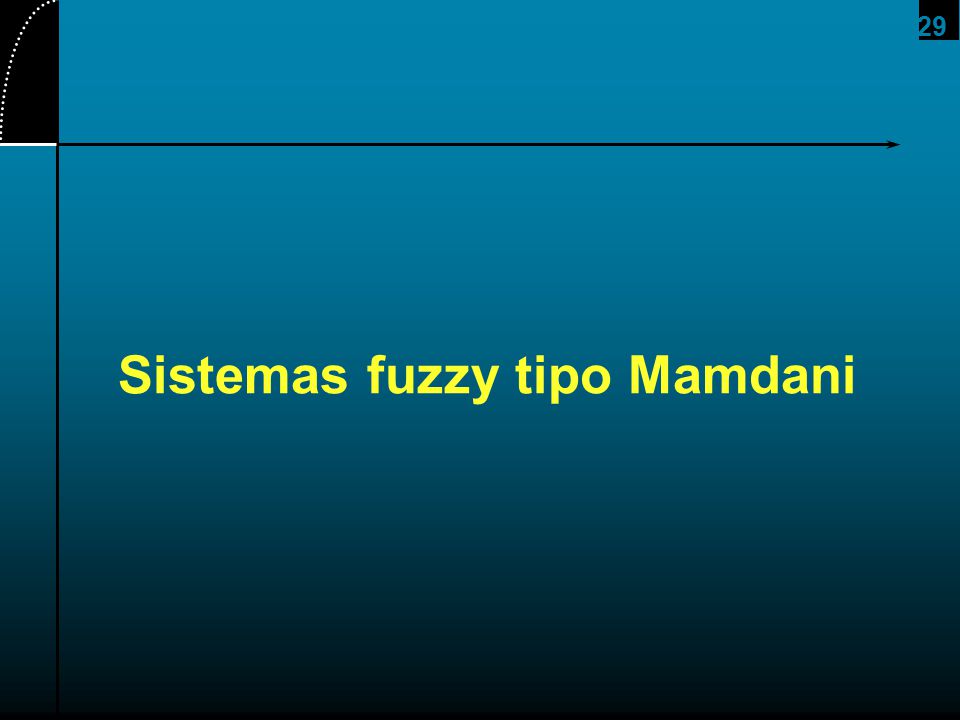

29 Sistemas fuzzy tipo Mamdani
2017/4/11 Sistemas fuzzy tipo Mamdani

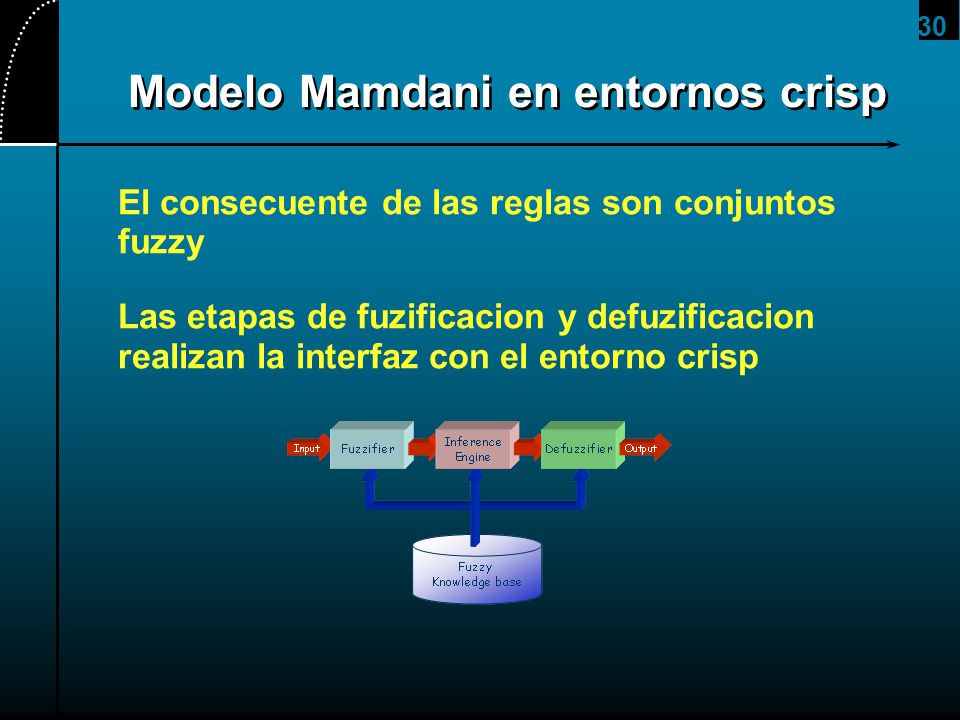

30 Modelo Mamdani en entornos crisp
2017/4/11 Modelo Mamdani en entornos crisp El consecuente de las reglas son conjuntos fuzzy Las etapas de fuzificacion y defuzificacion realizan la interfaz con el entorno crisp

31 Composicion: Max-min Defuzificacion: centroide
Ejemplo R1 : IF X is small THEN Y is small R2 : IF X is medium THEN Y is medium R3 : IF X is large THEN Y is large Composicion: Max-min Defuzificacion: centroide mam1.m

32 Composicion: Max-min Defuzificacion: centroide

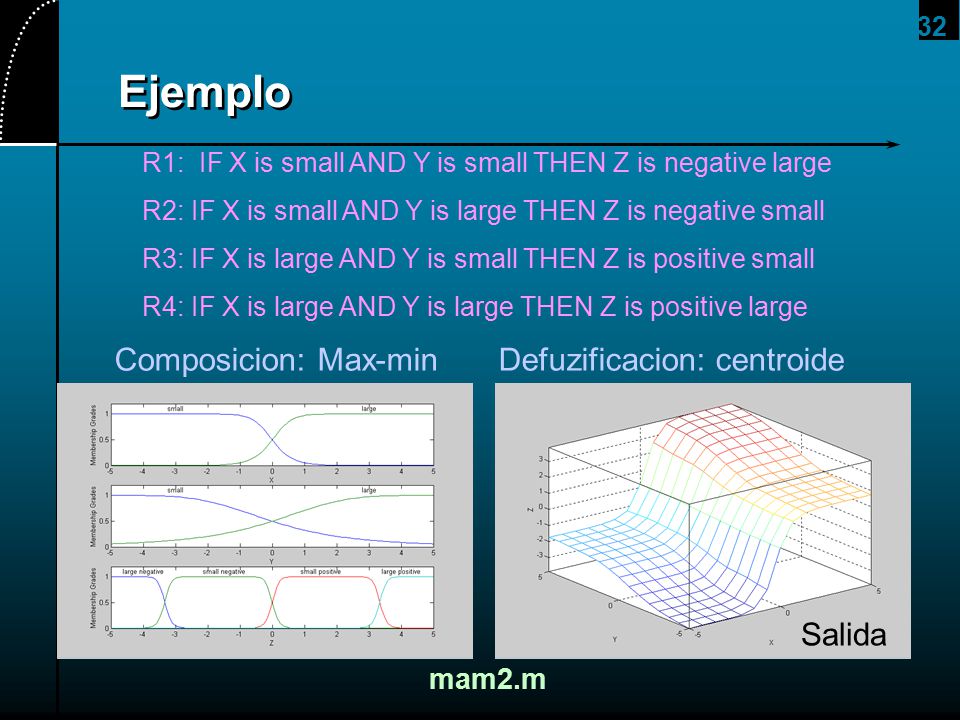

Ejemplo R1: IF X is small AND Y is small THEN Z is negative large R2: IF X is small AND Y is large THEN Z is negative small R3: IF X is large AND Y is small THEN Z is positive small R4: IF X is large AND Y is large THEN Z is positive large Composicion: Max-min Defuzificacion: centroide Salida mam2.m

33 Modelo Mamdani singleton

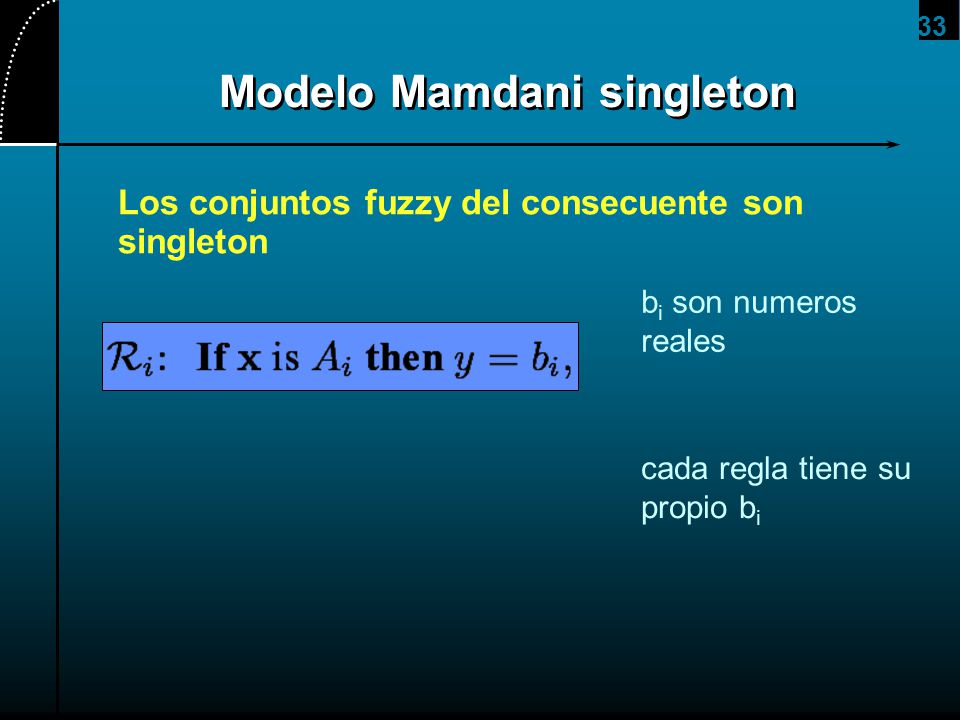

2017/4/11 Modelo Mamdani singleton Los conjuntos fuzzy del consecuente son singleton bi son numeros reales cada regla tiene su propio bi

34 Modelo Mamdani singleton
2017/4/11 Modelo Mamdani singleton Los conjuntos fuzzy del consecuente son singleton bi son numeros reales cada regla tiene su propio bi Defuzificacion COG

35 El consecuente es un conjunto singleton

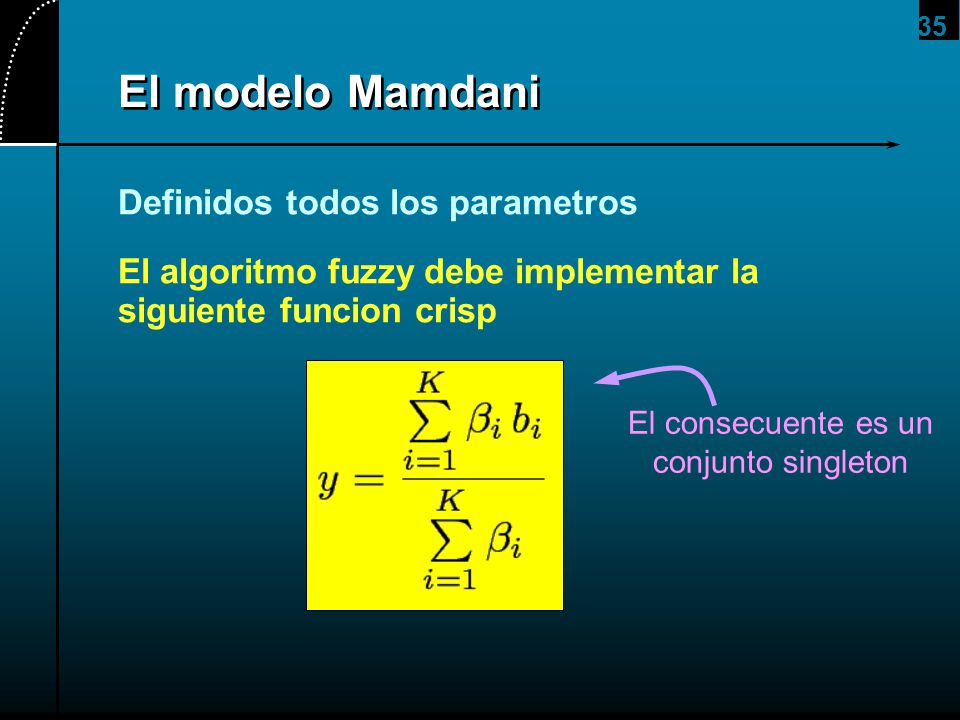

2017/4/11 El modelo Mamdani Definidos todos los parametros El algoritmo fuzzy debe implementar la siguiente funcion crisp El consecuente es un conjunto singleton

36 con funciones de pertenencia Gaussianas en el antecedente
2017/4/11 El modelo Mamdani El algoritmo fuzzy debe implementar la siguiente funcion crisp con funciones de pertenencia Gaussianas en el antecedente

37 2017/4/11 El modelo Mamdani Definidos todos los parametros, con funciones de pertenencia Gaussianas en el antecedente El algoritmo fuzzy debe implementar la siguiente funcion crisp

38 Computacion Inteligente
2017/4/11 Computacion Inteligente Sistemas Takagi-Sugeno

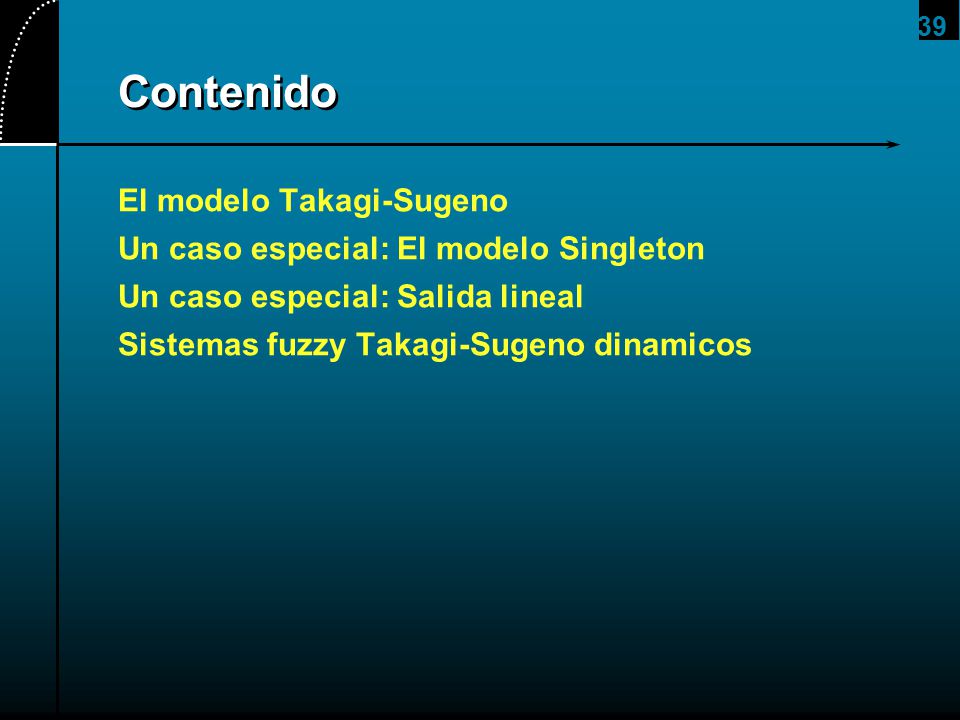

39 Contenido El modelo Takagi-Sugeno
2017/4/11 Contenido El modelo Takagi-Sugeno Un caso especial: El modelo Singleton Un caso especial: Salida lineal Sistemas fuzzy Takagi-Sugeno dinamicos

40 El modelo Takagi-Sugeno
2017/4/11 El modelo Takagi-Sugeno

41 Modelos Fuzzy Sugeno Tambien conocidos como modelos fuzy TSK
Takagi, Sugeno & Kang, 1985 Objetivo: generacion de reglas fuzy a partir de un conjunto de datos de entrada/salida

42 Modelos fuzzy Tipo Sugeno

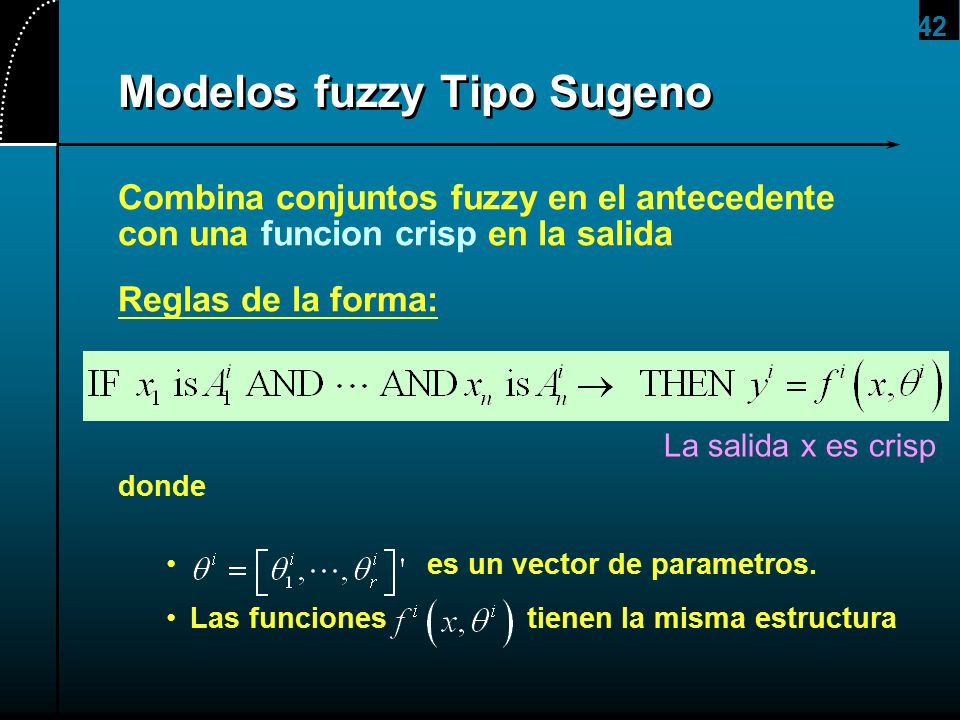

2017/4/11 Modelos fuzzy Tipo Sugeno Combina conjuntos fuzzy en el antecedente con una funcion crisp en la salida Reglas de la forma: donde es un vector de parametros. Las funciones tienen la misma estructura La salida x es crisp

43 Consecuente en sistemas fuzzy TS
2017/4/11 Consecuente en sistemas fuzzy TS En general Kr03 ACApassino Jager TAKAGI,T.AND M. SUGENO (1983). Derivation of fuzzy control rules from human operator’s control actions. See E.Sanchez and Gupta (1983), pp. 55–60. In Takagi-Sugeno (TS) rules consequent fuzzy proposition is replaced by an affine linear function of inputs and each rule can be considered as a local linear model that are then blended together by means of aggregation to form the overall output y. This model is called an affine TS model. El consecuente es affine respecto los parametros (lineal en los parametros)

44 Consecuente en sistemas fuzzy TS
2017/4/11 Consecuente en sistemas fuzzy TS Sistema fuzzy propuesto por Takagi-Sugeno (1985) El consecuente es affine respecto los parametros (lineal en los parametros)

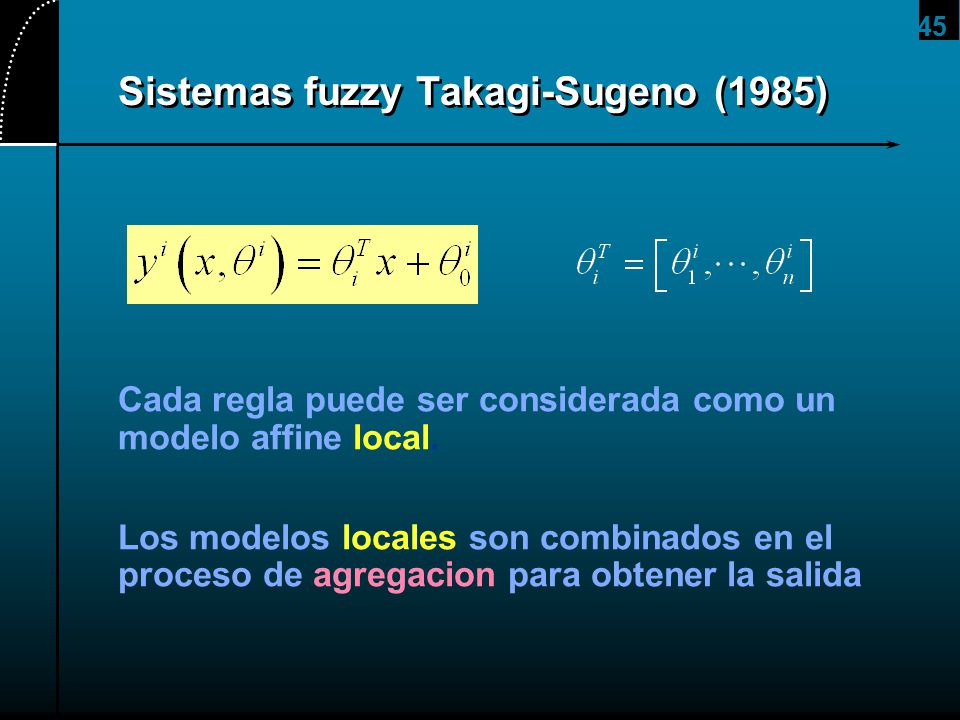

45 Sistemas fuzzy Takagi-Sugeno (1985)
2017/4/11 Sistemas fuzzy Takagi-Sugeno (1985) Cada regla puede ser considerada como un modelo affine local. Los modelos locales son combinados en el proceso de agregacion para obtener la salida

46 Inferencia en sistemas fuzzy TS
2017/4/11 Inferencia en sistemas fuzzy TS Para la interseccion y la implicacion se utiliza el operador producto. La salida es

47 Inferencia en sistemas fuzzy TS
2017/4/11 Inferencia en sistemas fuzzy TS indica el peso relativo con que contribuye la regla i en la salida. Grado de cumplimiento normalizado

48 Inferencia en sistemas fuzzy TS
2017/4/11 Inferencia en sistemas fuzzy TS Definidos todos los parametros El algoritmo fuzzy debe implementar la siguiente funcion crisp

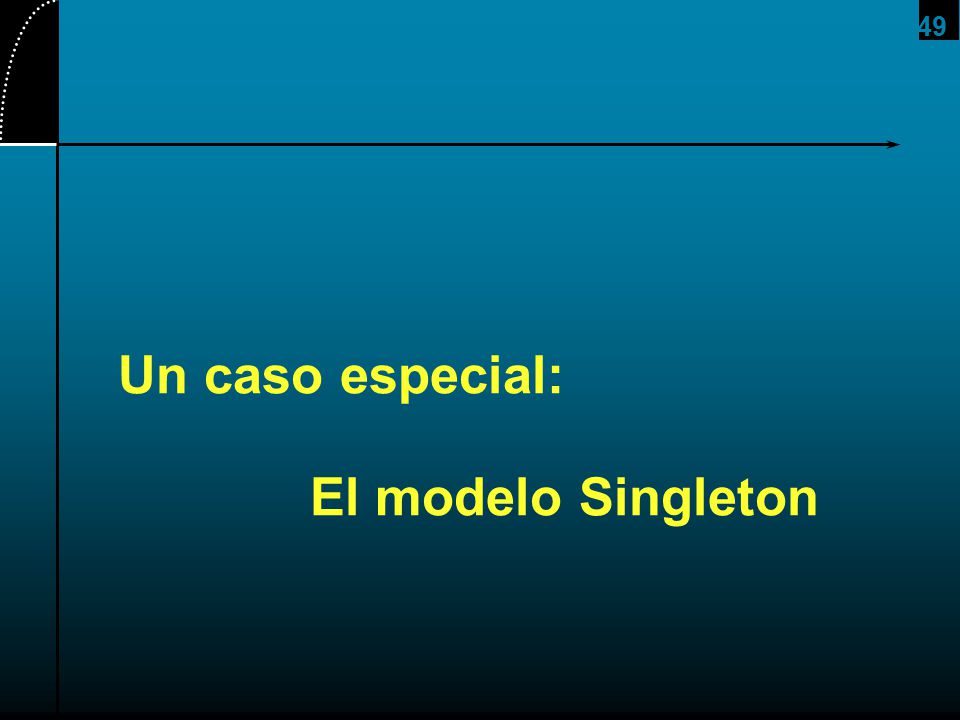

49 Un caso especial: El modelo Singleton
2017/4/11 Un caso especial: El modelo Singleton

50 El modelo singleton: caso especial
2017/4/11 El modelo singleton: caso especial La funcion de salida es un valor constante bi son numeros reales cada regla tiene su propio bi

51 El modelo singleton Sugeno

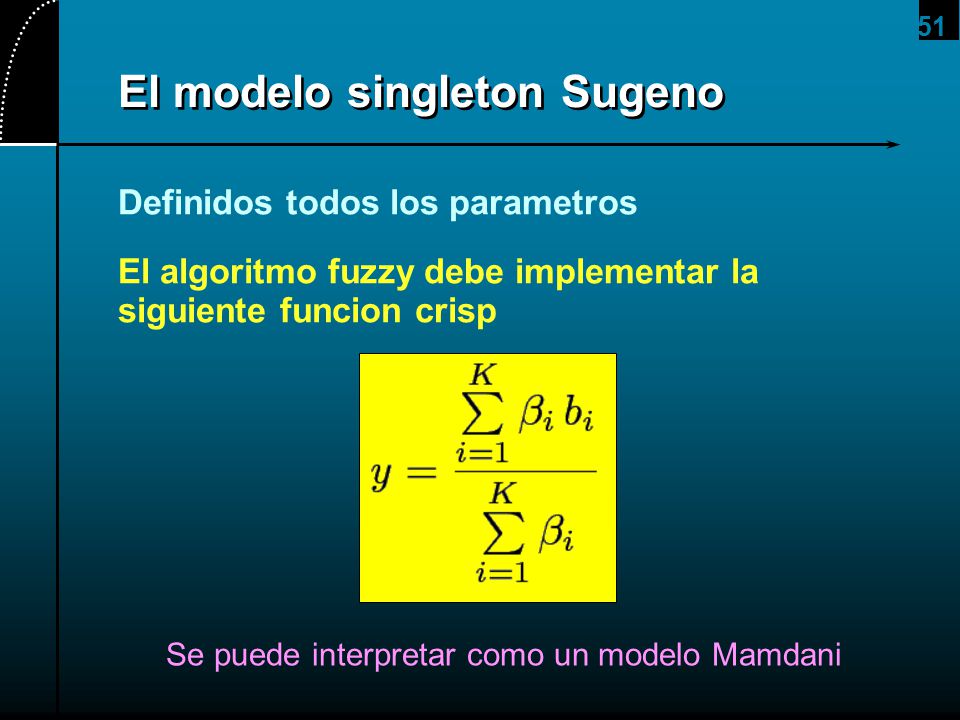

2017/4/11 El modelo singleton Sugeno Definidos todos los parametros El algoritmo fuzzy debe implementar la siguiente funcion crisp Se puede interpretar como un modelo Mamdani

52 Expansiones en funciones base
2017/4/11 Expansiones en funciones base El modelo singleton es un caso especial de las expansiones en funciones base

53 El modelo singleton: interpolacion
2017/4/11 El modelo singleton: interpolacion Interpolacion multilinear ocurre si: Funciones de pertenencia de entrada: trapezoidales o triangulares Formando una particion fuzzy El conectivo AND es representado por el operador producto

54 Un ejemplo de interpolacion
2017/4/11 Un ejemplo de interpolacion Mapeo de entrada-salida lineal a trozos resultante

55 2017/4/11 El modelo singleton Definidos todos los parametros, con funciones de pertenencia Gaussianas en el antecedente El algoritmo fuzzy debe implementar la siguiente funcion crisp

56 Un caso especial: Salida lineal
2017/4/11 Un caso especial: Salida lineal

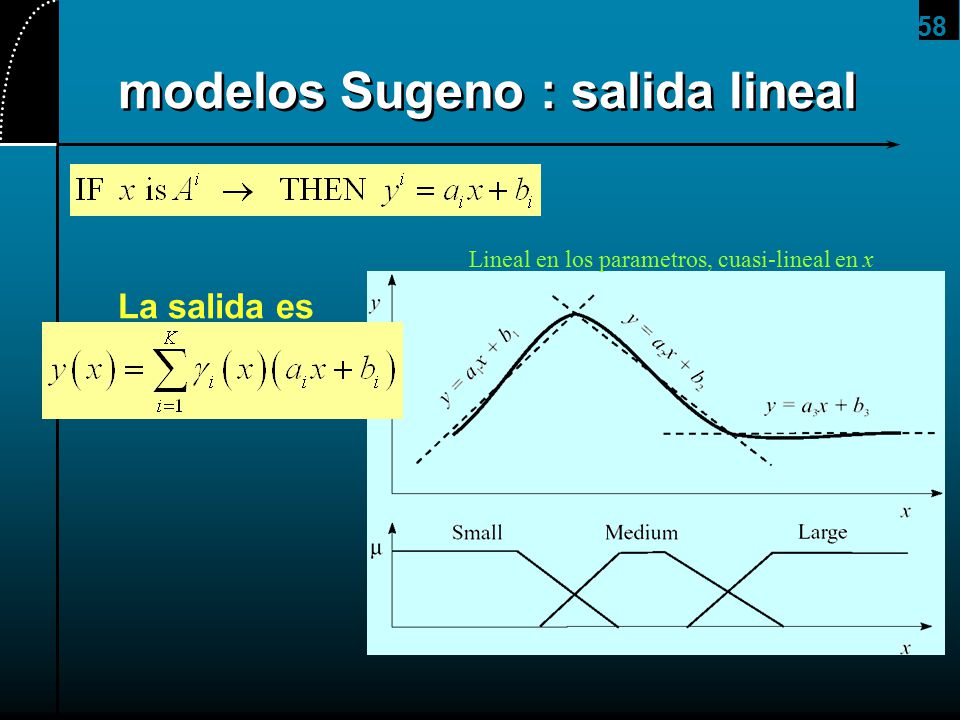

57 modelos Sugeno : salida lineal
2017/4/11 modelos Sugeno : salida lineal Reglas de la forma La salida es

58 modelos Sugeno : salida lineal
2017/4/11 modelos Sugeno : salida lineal La salida es Lineal en los parametros, cuasi-lineal en x

59 Ejemplo 1: Una sola entrada
2017/4/11 Ejemplo 1: Una sola entrada

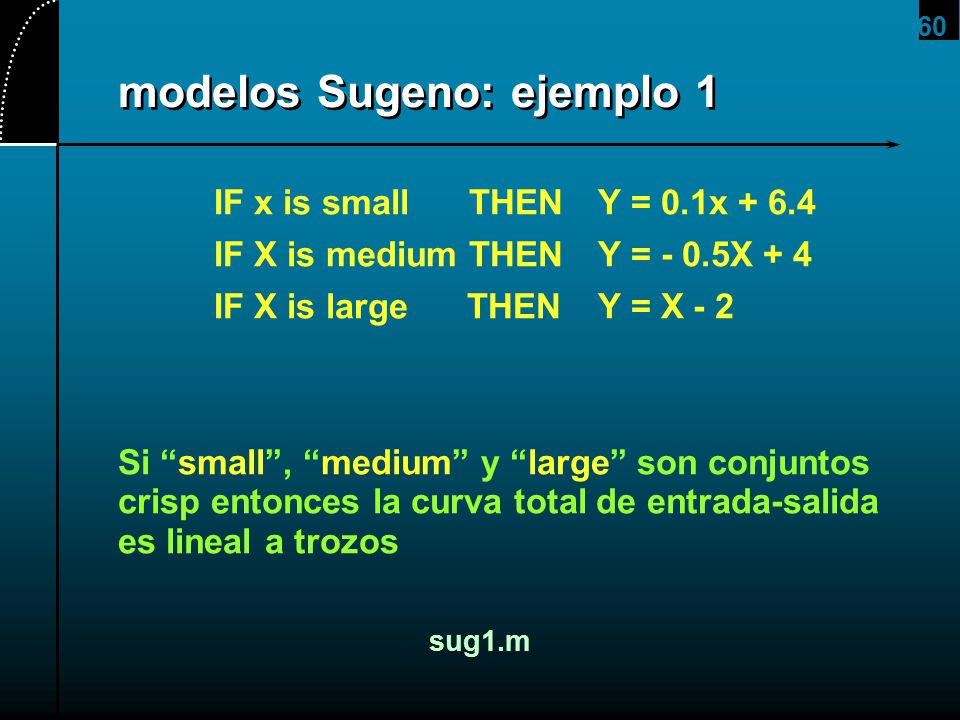

60 modelos Sugeno: ejemplo 1
2017/4/11 modelos Sugeno: ejemplo 1 IF x is small THEN Y = 0.1x + 6.4 IF X is medium THEN Y = - 0.5X + 4 IF X is large THEN Y = X - 2 Si “small”, “medium” y “large” son conjuntos crisp entonces la curva total de entrada-salida es lineal a trozos sug1.m

61 modelos Sugeno: ejemplo 1
2017/4/11 modelos Sugeno: ejemplo 1 IF x is small THEN Y = 0.1x + 6.4 IF X is medium THEN Y = - 0.5X + 4 IF X is large THEN Y = X - 2

62 modelos Sugeno: ejemplo 1

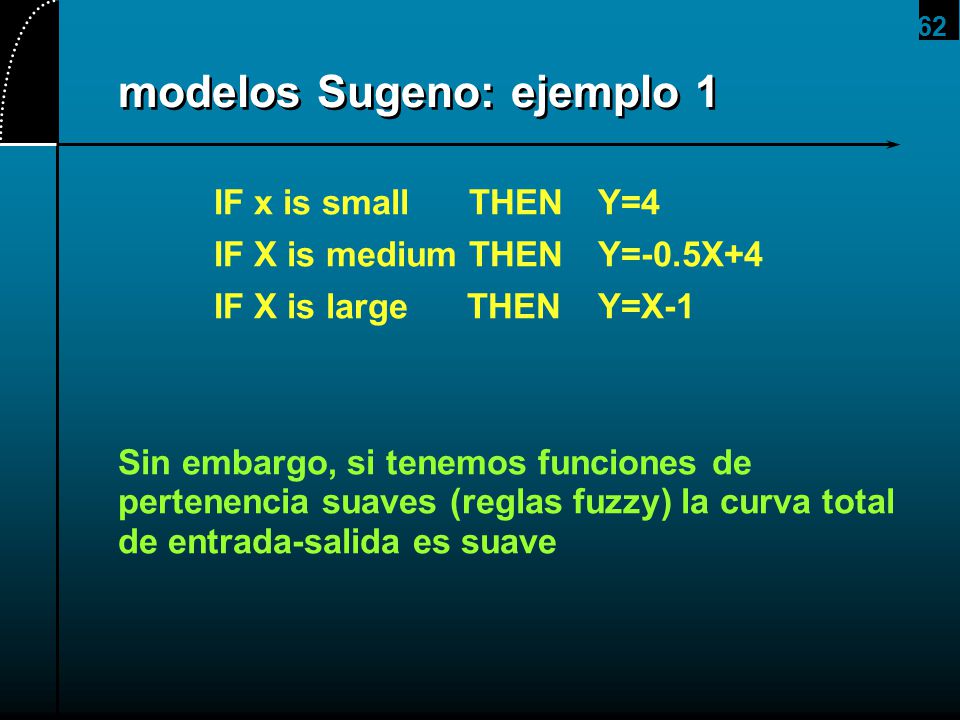

2017/4/11 modelos Sugeno: ejemplo 1 IF x is small THEN Y=4 IF X is medium THEN Y=-0.5X+4 IF X is large THEN Y=X-1 Sin embargo, si tenemos funciones de pertenencia suaves (reglas fuzzy) la curva total de entrada-salida es suave

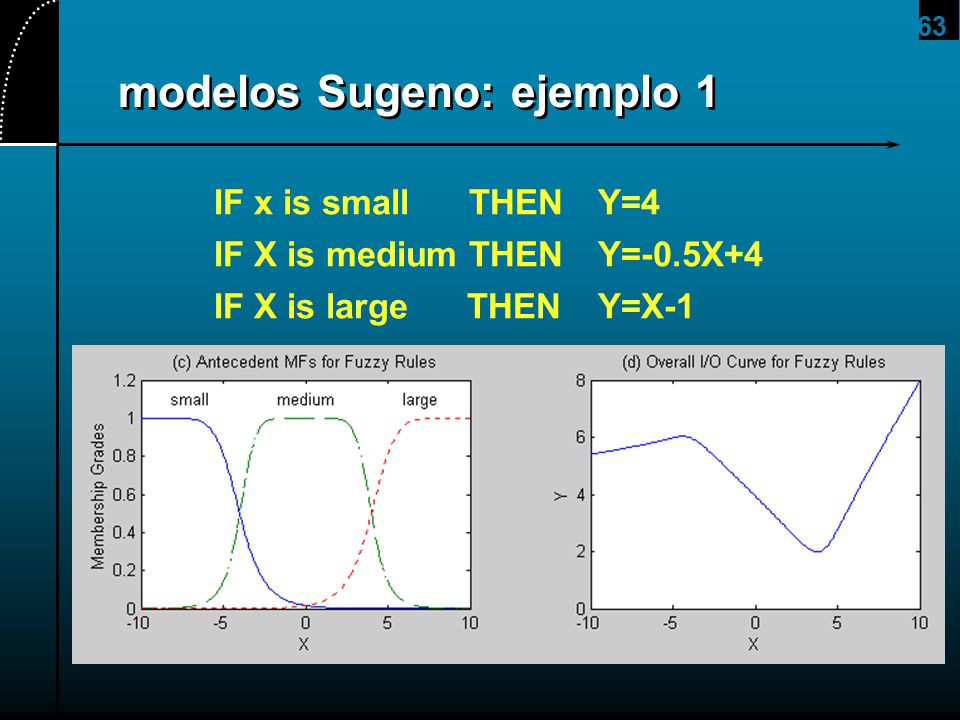

63 modelos Sugeno: ejemplo 1
2017/4/11 modelos Sugeno: ejemplo 1 IF x is small THEN Y=4 IF X is medium THEN Y=-0.5X+4 IF X is large THEN Y=X-1

64 2017/4/11 Ejemplo 2: Dos entradas

65 modelos Sugeno: ejemplo 2
2017/4/11 modelos Sugeno: ejemplo 2 Dos entradas una salida con 4 reglas IF X is small AND Y is small THEN z=-x+y+1 IF X is small AND Y is large THEN z=-y+3 IF X is large AND Y is small THEN z=-x+3 IF X is large AND Y is large THEN z=x+y+2 sug2.m

66 modelos Sugeno: ejemplo 2
2017/4/11 modelos Sugeno: ejemplo 2 MFs de los antecedentes

67 modelos Sugeno: ejemplo 2
2017/4/11 modelos Sugeno: ejemplo 2 Superficie total de entrada-salida

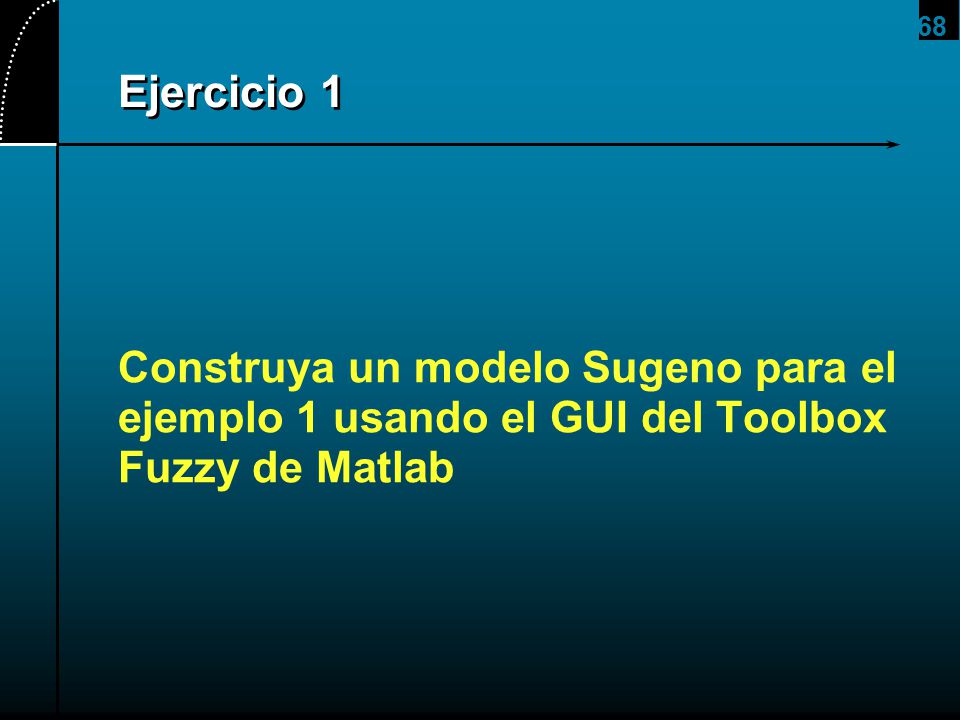

68 2017/4/11 Ejercicio 1 Construya un modelo Sugeno para el ejemplo 1 usando el GUI del Toolbox Fuzzy de Matlab

69 2017/4/11 Ejercicio 2 Construya un modelo Sugeno para el ejemplo 2 usando el GUI del Toolbox Fuzzy de Matlab

70 Sistemas fuzzy Takagi-Sugeno dinamicos
2017/4/11 Sistemas fuzzy Takagi-Sugeno dinamicos

71 Sistemas fuzzy TS dinamicos
2017/4/11 Sistemas fuzzy TS dinamicos Modelado de sistemas dinamicos no lineales Cada regla representa una aproximacion lineal del sistema no lineal en un punto de operación determinado Babuska kr01-3

72 Sistemas fuzzy TS dinamicos
2017/4/11 Sistemas fuzzy TS dinamicos Un sistema TS dinamico es un “scheduling” fuzzy Babuska kr01-3 Jager, 1995 From another point of view, a rule base with Sugeno rules can be seen as a set of local controllers each with its own set of controller parameters. This mechanism is in fact the same as gain scheduling, although it is not known as “fuzzy” technique: different controller parameters for different input combinations/situations are defined. The use of fuzzy sets and inference and defuzzification result in “fuzzy gain scheduling”, where the transition from one set of controller parameters to another is smooth. However, the problem of discontinuous transitions from one set of controller parameters to another was recognized a long time ago, and the solution is known as “bumpless” transfers (Astrom and Wittenmark, 1984).

73 2017/4/11 Fuentes J.-S. Roger Jang, Slides for Fuzzy Sets, Ch. 2 of Neuro-Fuzzy and Soft Computing. CS Dept., Tsing Hua Univ., Taiwan. J.-S. Roger Jang and C-T Sung, Neuro-Fuzzy Modeling and Control. Proceedings of the IEEE, March 1995. Robert Babuska. Fuzzy and neural control. DISC Course Lecture Notes (October 2001) Robert Babuska. Course Fuzzy and Neural Control, 2001/2002.

74 2017/4/11 Fuentes R. Babuska, H.B. Verbruggen, H. Hellendoorn, Promising Fuzzy Modeling and Control Methodologies for Industrial Applications, 1999 René Jager, Fuzzy Logic in Control. PHD thesis, 1995. Javier Echauz, Sistemas y Controles Inteligentes, Universidad de Puerto Rico, 2000 L.X. Wang, “Adaptive Fuzzy Systems and Control: Design and Stability Analysis”, Prentice-Hall, 1.994

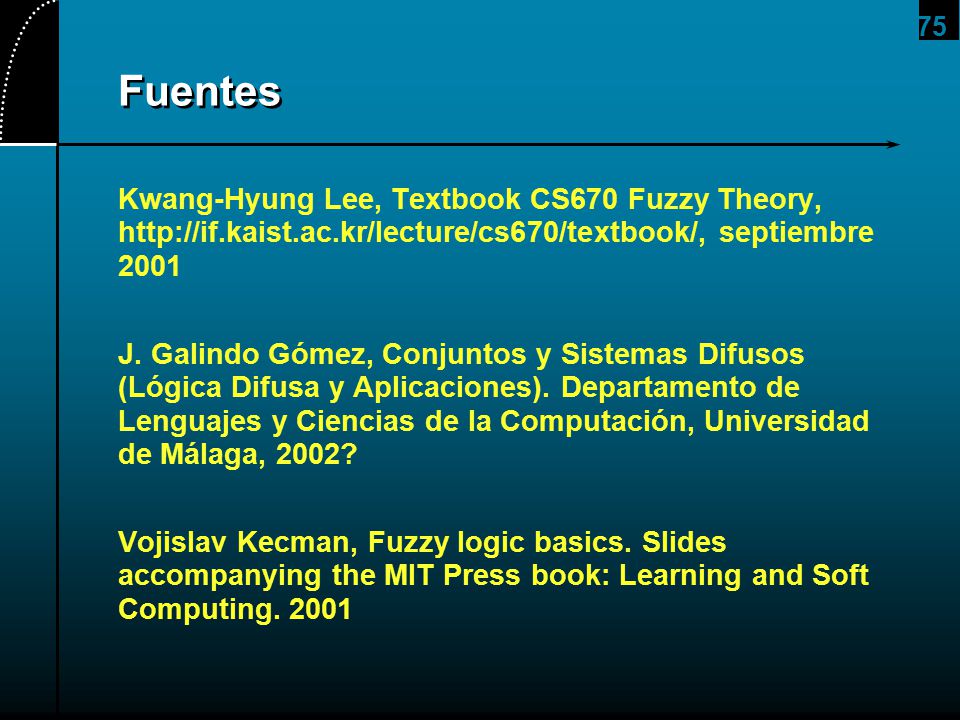

75 2017/4/11 Fuentes Kwang-Hyung Lee, Textbook CS670 Fuzzy Theory, septiembre 2001 J. Galindo Gómez, Conjuntos y Sistemas Difusos (Lógica Difusa y Aplicaciones). Departamento de Lenguajes y Ciencias de la Computación, Universidad de Málaga, 2002? Vojislav Kecman, Fuzzy logic basics. Slides accompanying the MIT Press book: Learning and Soft Computing. 2001
