1 Minería de Datos y Lógica Difusa, una aproximación a la predicción de la Contaminación por MP10 Trabajo de Titulación para optar al título de Ingeniero Civil en Computación, mención Informática Profesor Guía:Santiago Zapata Cáceres Alumnos:Jhons Cortez Torres Carlos Reyes Pastore Universidad Tecnológica Metropolitana Escuela de Informática

2 Índice Introducción Objetivos Estado del Arte La Información El Conocimiento Minería de Datos Lógica Difusa Contaminación Ambiental Análisis Experimental Modelo de Minería de Datos Modelo Difuso Resultados Obtenidos Conclusiones

3 Introducción El volumen de la información que manejan las empresas crece día a día. Se hace necesario el transformar la Información en Conocimiento que sea útil para la toma de decisiones. Surgen campos de investigación relacionados con la búsqueda de patrones ocultos en grandes volúmenes de datos y el modelado de datos imprecisos (Minería de Datos y Lógica Difusa).

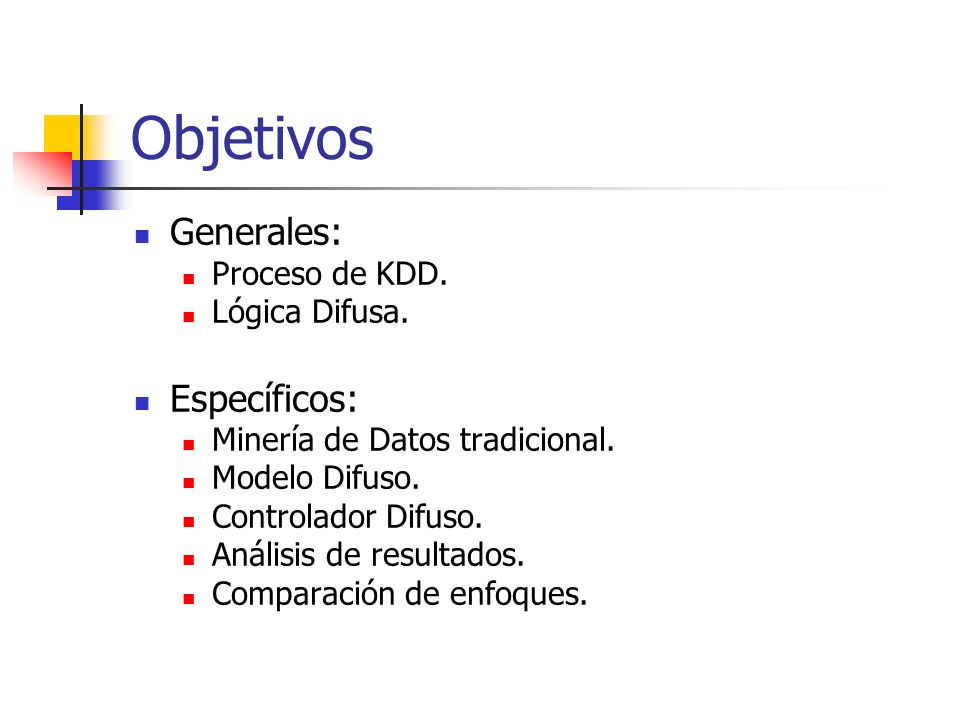

4 Objetivos Generales: Proceso de KDD. Lógica Difusa. Específicos: Minería de Datos tradicional. Modelo Difuso. Controlador Difuso. Análisis de resultados. Comparación de enfoques.

5 Estado del Arte

6 Información. Shannon (1948), Teoría de la Información. Davenport y Prusak (1999), Diferencias entre Datos e Información. Empresa SAS, Propone modelo de evolución de la Información. Brown (2006) Open Group CEO, Nueva revolución de la Información. Conocimiento. Davenport y Prusak (1999), Definición de conocimiento en base a Teoría de Recursos y Capacidades

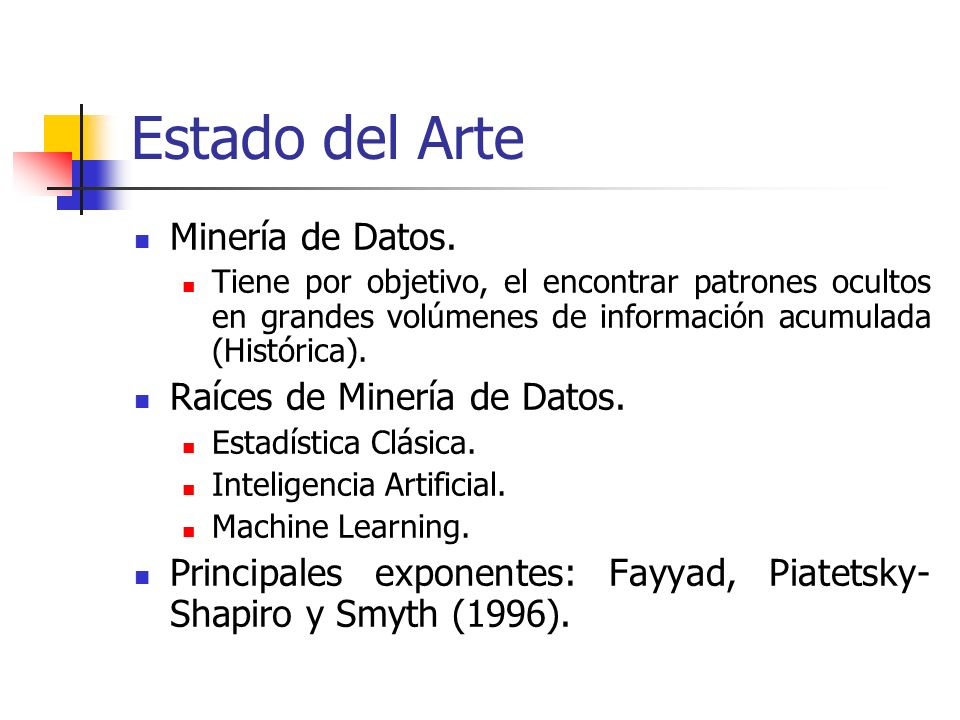

7 Estado del Arte Minería de Datos. Tiene por objetivo, el encontrar patrones ocultos en grandes volúmenes de información acumulada (Histórica). Raíces de Minería de Datos. Estadística Clásica. Inteligencia Artificial. Machine Learning. Principales exponentes: Fayyad, Piatetsky- Shapiro y Smyth (1996).

8 Estado del Arte Métodos de Minería de Datos: Métodos Descriptivos: Reglas de Asociación Métodos Predictivos: Árboles de Decisión Proceso de KDD (Knowledge Discovery in Databases)

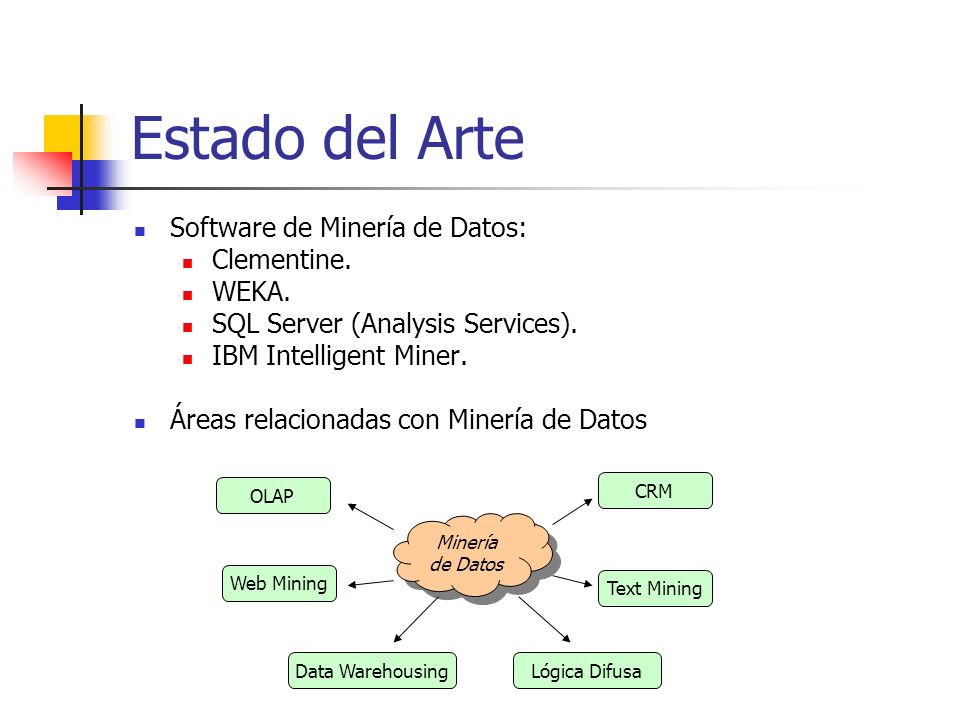

9 Estado del Arte Software de Minería de Datos: Clementine. WEKA. SQL Server (Analysis Services). IBM Intelligent Miner. Áreas relacionadas con Minería de Datos Minería de Datos OLAP Web Mining Text Mining Data Warehousing CRM Lógica Difusa

10 Estado del Arte Lógica Difusa. Manejo de Información Imprecisa. Aristóteles, precursor de teorías de lógica y matemáticas. Jan Lukasievicz (Siglo XX), Propone Lógica Triple-Evaluada como primer acercamiento. Zadeh (1965), Teoría de Conjuntos Difusos.

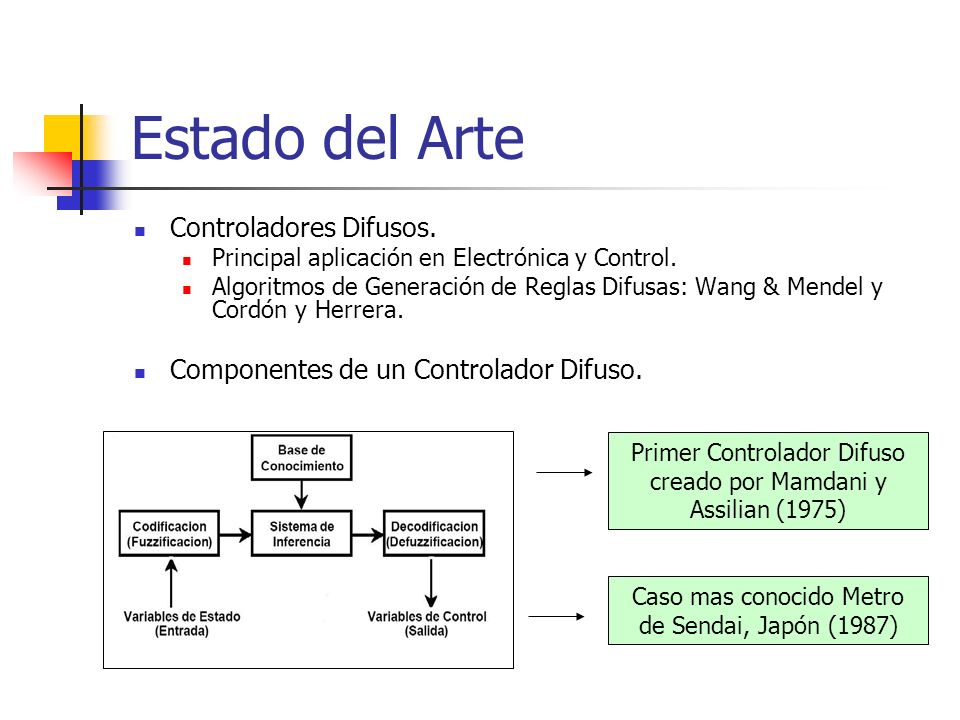

11 Estado del Arte Controladores Difusos. Principal aplicación en Electrónica y Control. Algoritmos de Generación de Reglas Difusas: Wang & Mendel y Cordón y Herrera. Componentes de un Controlador Difuso. Primer Controlador Difuso creado por Mamdani y Assilian (1975) Caso mas conocido Metro de Sendai, Japón (1987)

12 Estado del Arte Aplicaciones de Lógica Difusa: Medina (1994), Modelo GEFRED. Fuzzy C-Means, Bezdek (1973), Miyamoto y Mikaidono (1997). Reglas de Asociación Difusa, Kuok (1998).

13 Contaminación Ambiental Factores que inciden en la contaminación en Santiago de Chile: Fuentes emisoras de contaminantes. Condiciones Geográficas. Condiciones Meteorológicas. Consecuencia: Efectos negativos sobre la salud de las personas.

14 Contaminación Ambiental Red MACAM Índice ICAP Providencia La Paz La Florida Las Condes Parque OHiggins Pudahuel Cerrillos El Bosque Monitoreo de Contaminantes Los episodios de Alerta, Preemergencia y Emergencia se detallan en el PDDA Modelo Predictivo actual: Cassmassi Utiliza Regresiones Lineales Múltiples Acierto Total de 71%

15 Análisis Experimental

16 Se utilizaron datos relativos a la contaminación ambiental, medidos por la red MACAM (Fuente SESMA). Mediante Minería de Datos Tradicional se obtuvo un modelo basado en Árboles de Decisión y otro en Reglas de Asociación. Mediante Lógica Difusa se obtuvo un modelo de inferencia difusa basado en Reglas de Comportamiento (Reglas difusas). Se Consideró solamente el MP10 y variables meteorológicas en los modelos (Temperatura, Humedad, Velocidad del Viento, Dirección del Viento).

17 Modelos obtenidos (Minería de Datos tradicional) Árbol Estación BReglas de Asociación Estación B Consecuente Regular Soporte 30% Software Utilizado: Clementine

18 Generación de Reglas Difusas Algoritmo de Wang y Mendel Datos Paso 1: Generar Particiones DifusasParticiones Difusas Paso 2: Generar Reglas Difusas μ 3 (57) = 0.6 μ 4 (57) = 0.4 MAX(μ 3, μ 4 ) = 0.6 = μ H Humedad MediaHumedad Media

19 Generación de Reglas Difusas Algoritmo de Wang y Mendel Regla Generada IF H=Media AND T=Media AND D=Suroeste AND V=MBaja AND MP10=Bueno THEN MP10=Bueno Paso 3: Asignar Grado a cada Regla μ H * μ T * μ D * μ V * μ MP * μ MP = 0.6 -> Grado de la Regla Para Reglas con mismo antecedente y distinto consecuente se conserva la de mayor grado Paso 4: Crear una base de Reglas Difusas Paso 5: Determinar un valor numérico de salida (Método de Desfuzificación)Desfuzificación

20 Ejemplo de Reglas Generadas (Wang y Mendel) Generación de Reglas Difusas

21 Paso 1: Generar Particiones Difusas Paso 2: Se genera un subespacio de Reglas Difusas para cada ejemplo numérico. Algoritmo de Cordón y Herrera

22 Generación de Reglas Difusas Paso 3: Se determina la regla más representativa mediante la Función de Valoración de la Regla (FVR). Paso 4: La regla elegida es la que posea mayor FVR. Algoritmo de Cordón y Herrera Reglas obtenidas por algoritmo Wang y Mendel Cordón y Herrera

23 Modelo de Lógica Difusa Modelo Sistema de Inferencia Software Utilizado: XFUZZY

24 Resultados obtenidos Algoritmo de Wang y Mendel Algoritmo de Cordón y Herrera AciertosFallosPorcentaje de acierto Caso Cordón y Herrera %

25 Conclusiones Los modelos presentados presentan una interesante alternativa a los existentes, debido a la reducción de la complejidad en el diseño. La Lógica Difusa, resulta de gran utilidad en problemas que no poseen una solución de tipo lineal pues se basan en Heurísticas. La precisión del Modelo Difuso puede mejorarse aumentando los conjuntos difusos por variable o incorporando alguna medida de valoración de Reglas Difusas. Las reglas obtenidas por Wang & Mendel y Cordón & Herrera, son mucho más útiles cuando se cuenta con un número menor de datos en comparación con la Minería Tradicional.

26 Líneas Futuras de Investigación Considerar variables referidas a la medición de gases como por ejemplo, el O3 o el CO. Realizar una redefinición de los conjuntos difusos de cada variable. Agregar alguna medida de valoración de Reglas de Asociación Difusa, como la Confianza, Soporte o Factor de Certeza (Algoritmo de Kuok).

27 Fin de la Presentación

28 Particiones Difusas Sea X un grupo de elementos, y sea x un elemento de ese grupo, un conjunto difuso A en X se define como un conjunto de pares ordenados como sigue: A = {(x, μA(x)) / x X}, μA(x) función de pertenencia.función de pertenencia Ejemplo: sea X = {4, 8, 15….. 32} las mediciones de las temperaturas para la ciudad de Santiago de Chile (x en grados Celsius). Y sea A el conjunto Temperatura Alta :

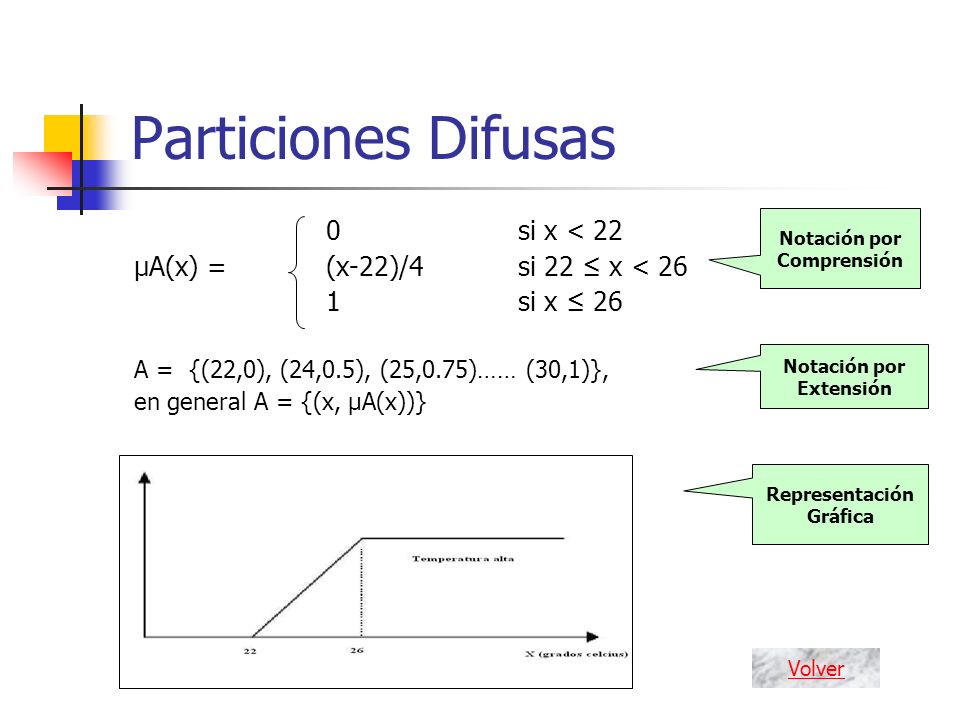

29 Particiones Difusas 0si x < 22 μA(x) = (x-22)/4 si 22 x < 26 1 si x 26 A = {(22,0), (24,0.5), (25,0.75)…… (30,1)}, en general A = {(x, μA(x))} Notación por Comprensión Notación por Extensión Representación Gráfica Volver

30 Funciones de Pertenencia Volver

31 Intersección: μA B(x) = min {μA(x), μB(x)} x X. Unión μA(x) U μB(x)) = max {μA(x), μB(x)} x X. Complemento: μCA(x) = 1 - μA(x) x X Operaciones

32 T – normas: Una T-norma es un operador de conjuntos difusos que satisface las propiedades: x * y = y * x (x * y) * z = (x *(y * z)) si x < y y z < w entonces x * z < y * w x * 1 = x Las T-normas se utilizan para definir los conectivos AND en las reglas difusas, la función Min(A,B) es una T-norma. También existen las S-normas, utilizadas en los conectivos OR de las reglas difusas los cuales también satisfacen una serie de propiedades Operador

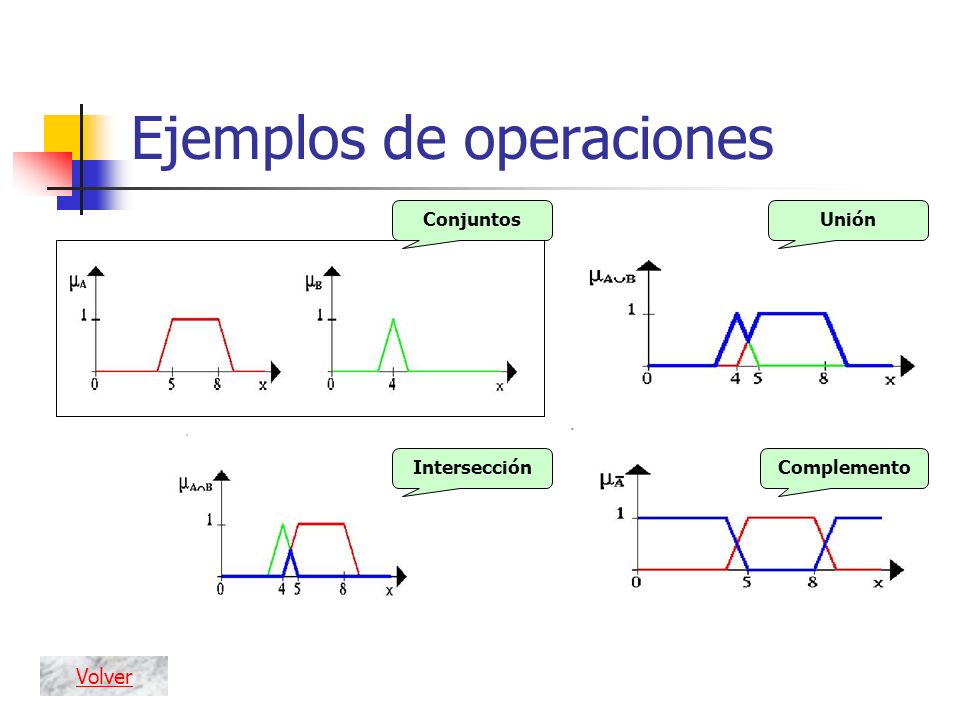

33 Conjuntos Intersección Unión Complemento Ejemplos de operaciones Volver

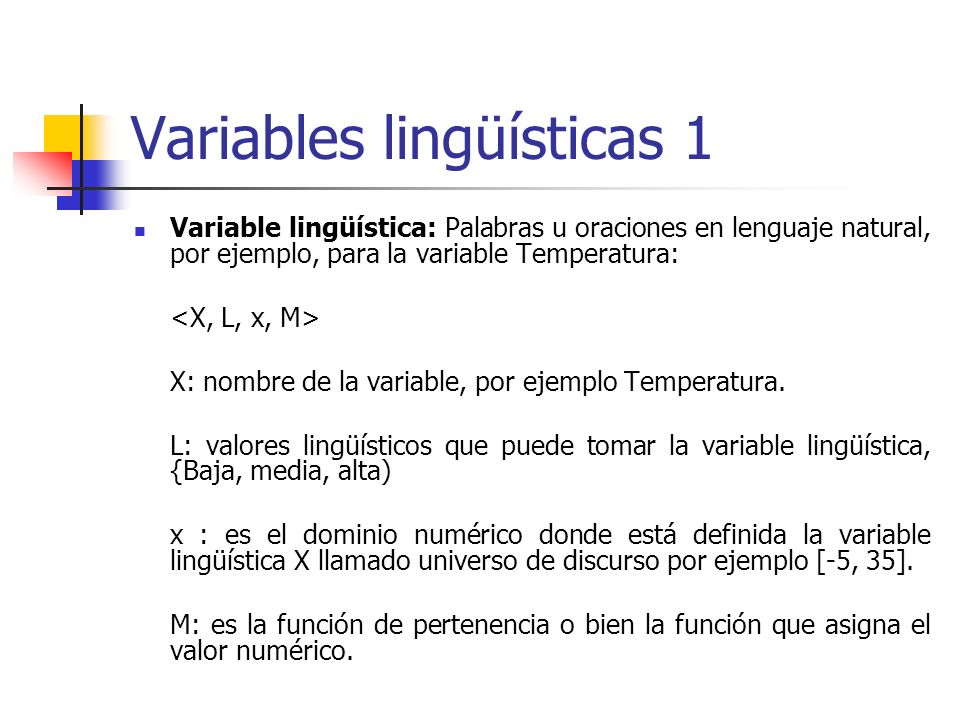

34 Variable lingüística: Palabras u oraciones en lenguaje natural, por ejemplo, para la variable Temperatura: X: nombre de la variable, por ejemplo Temperatura. L: valores lingüísticos que puede tomar la variable lingüística, {Baja, media, alta) x : es el dominio numérico donde está definida la variable lingüística X llamado universo de discurso por ejemplo [-5, 35]. M: es la función de pertenencia o bien la función que asigna el valor numérico. Variables lingüísticas 1

35 Variables lingüísticas 2 X = Temperatura. L = {Baja, Normal, Alta, Muy alta} x = [0,42] M = grupo de funciones de pertenencia. Volver

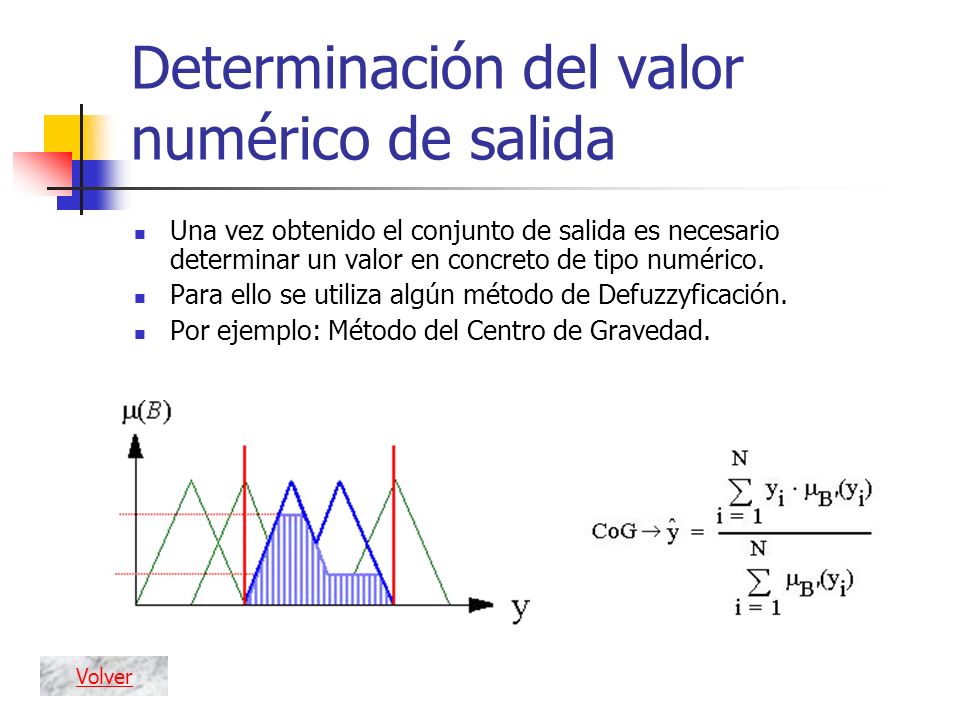

36 Determinación del valor numérico de salida Una vez obtenido el conjunto de salida es necesario determinar un valor en concreto de tipo numérico. Para ello se utiliza algún método de Defuzzyficación. Por ejemplo: Método del Centro de Gravedad. Volver
