SECCIONES TRANSVERSALES & VOLUMENES (CSV): MÉTODOS HYPACK 2013.

Presentaciones similares


Presentación del tema: "SECCIONES TRANSVERSALES & VOLUMENES (CSV): MÉTODOS HYPACK 2013."— Transcripción de la presentación:

1 SECCIONES TRANSVERSALES & VOLUMENES (CSV): MÉTODOS HYPACK 2013

2 Métodos Volumen Requerimientos Plantilla MétodoDatos RequeridosMétodo Area Final Promedio Número de Puntos de Plantilla Blanco # de Niveles AEA 1 Lev. SencilloSi4 o No Estándar3 AEA 2 Lev. SencilloSi4 o No Estándar3 AEA 3 Pre vs. PostSi4 o No Estándar3 HYPACK Estándar Lev. SencilloNoHasta 202 SavannahLev. SencilloSi4 o No Estándar2 Filadelfia PreDragado Lev. SencilloSi5 o No Estándar2 Filadelfia PostDragado Pre vs. PostSi5 o No Estándar2 Chino 1 AEA 1 Lev. SencilloSi4, 6 u 82 Chino 1 AEA 3 Pre vs. PostSi4, 6 u 82 Chino 2 AEA 1 Lev. SencilloSi42 Chino 2 AEA 3 Pre vs. PostSi42 Jacksonville PreDragado Lev. SencilloSi43 Jacksonville ProstDragado Pre vs. PostSi43 NorfolkLev. SencilloSi4 o No Estándar4 GLDD 1 Lev. SencilloSi4 o No Estándar3 GLDD 3 Pre vs. PostSi43 KingfisherLev. SencilloSi43 AEA Sin Segmentos Lev. SencilloSiN/A2 Playa Pre-dragado Nuevo Lev. SencilloSiHasta 203 Playa Post-dragado Nuevo Pre vs. PostSiHasta 203 Listado Zonas PreDragado Lev. SencilloSiN/A2 Listado Zonas PostDragado Pre vs. PostSiN/A2 Area Final Sin Plantilla Pre vs. PostSiNo se usa PlantillaN/A

3 Método AEA 1 Método Área Final Promedio 1 Solo un Levantamiento

4 Materiales Reportados: Solo trabaja con un levantamiento (no antes versus después). Solo trabaja con un levantamiento (no antes versus después). Trabaja con una plantilla sencilla de 4 puntos, o una plantilla No Estándar. Trabaja con una plantilla sencilla de 4 puntos, o una plantilla No Estándar. Materiales de Sobreprofundidad y Supergrado son opcionales. Materiales de Sobreprofundidad y Supergrado son opcionales.

5 Configuración Opciones Gráficas: En la pestaña Opciones Gráficas - Datos: En la pestaña Opciones Gráficas - Datos: Active Simplificar Plantillas Active Simplificar Plantillas Defina el Número de Puntos del Blanco = 4 Defina el Número de Puntos del Blanco = 4

6 Pestaña Vista - View Resumen de áreas y volúmenes en leyenda es influenciado por las Zonas siendo coloreadas. El Reporte no es influenciado por estas selecciones.

7 Pestaña Reporte Superior: Resumen Volumen Línea 1: Info Plantilla Área bajo Línea 1 Línea 2: Info Plantilla Distancia entre Líneas Área bajo Línea 2 Volumen desde Línea 1 hasta Línea 2 Línea 3 y mas allá: Info Plantilla Distancia entre Líneas Área bajo Línea n Volumen desde Línea n-1 hasta Línea n Volumen Línea 1 hasta Línea n

8 AEA 1 Sesión Ejemplo

9 Método AEA 2 Método Área Final Promedio Solo un Levantamiento

10 Materiales Reportados: Solo trabaja con un levantamiento (no antes versus después). Solo trabaja con un levantamiento (no antes versus después). Diseñada para plantilla de 4-puntos, pero trabajará con plantillas no estándar. Diseñada para plantilla de 4-puntos, pero trabajará con plantillas no estándar. No material de Sobreprofundidad o supergrado son reportados en los taludes. No material de Sobreprofundidad o supergrado son reportados en los taludes. V2 dividido en V2P (canal mas bajo que diseño) y V2NP. V2 dividido en V2P (canal mas bajo que diseño) y V2NP. Esto era AEA 1 Esto es AEA 2

11 AEA2: Pestaña Vista - View Puede ver como el material V2 es ahora dividido en: V2P (azul) V2NP (verde) No hay sobreprofundidad o material reportado en los taludes laterales. Resumen de áreas y volúmenes en leyenda es influenciado por las Zonas siendo coloreadas. El Reporte no es influenciado por estas selecciones.

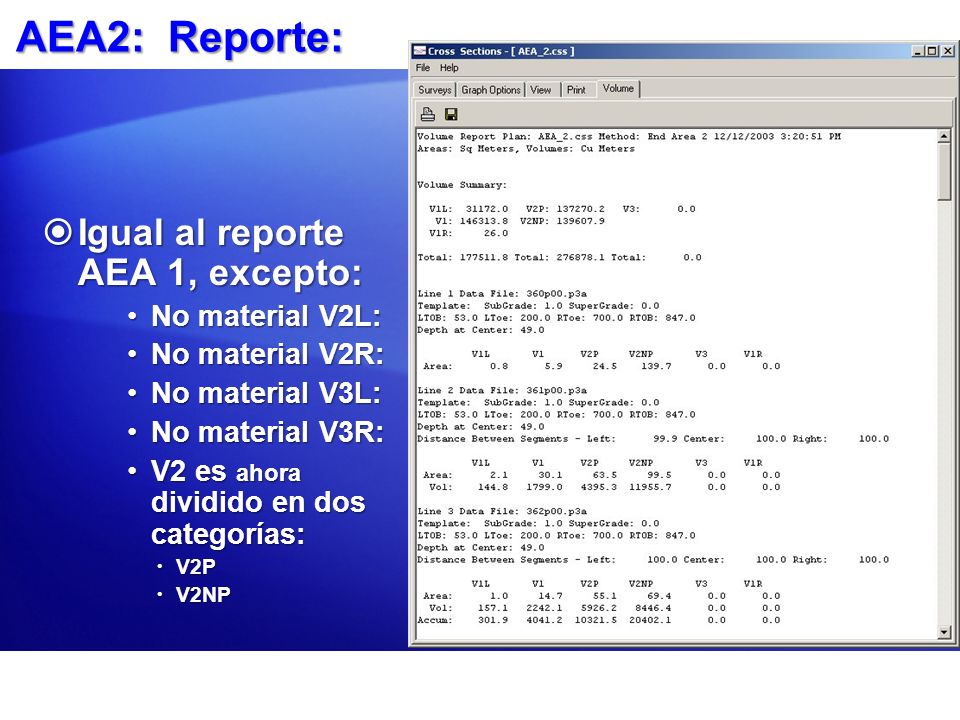

12 AEA2: Reporte: Igual al reporte AEA 1, excepto: Igual al reporte AEA 1, excepto: No material V2L:No material V2L: No material V2R:No material V2R: No material V3L:No material V3L: No material V3R:No material V3R: V2 es ahora dividido en dos categorías:V2 es ahora dividido en dos categorías: V2P V2P V2NP V2NP

13 AEA 2 Ejemplo

14 Método AEA 3 Método Area Final Promedio Cálculo Predragado versus Postdragado

15 Materiales Reportados AEA 3 compara un levantamiento Pre-dragado y uno Post-dragado. AEA 3 compara un levantamiento Pre-dragado y uno Post-dragado. AEA3 trabaja con una plantilla de 4-puntos o una no estándar. AEA3 trabaja con una plantilla de 4-puntos o una no estándar. Los levantamientos deben ser conducidos usando el mismo archivo de líneas planeadas. Los levantamientos deben ser conducidos usando el mismo archivo de líneas planeadas.

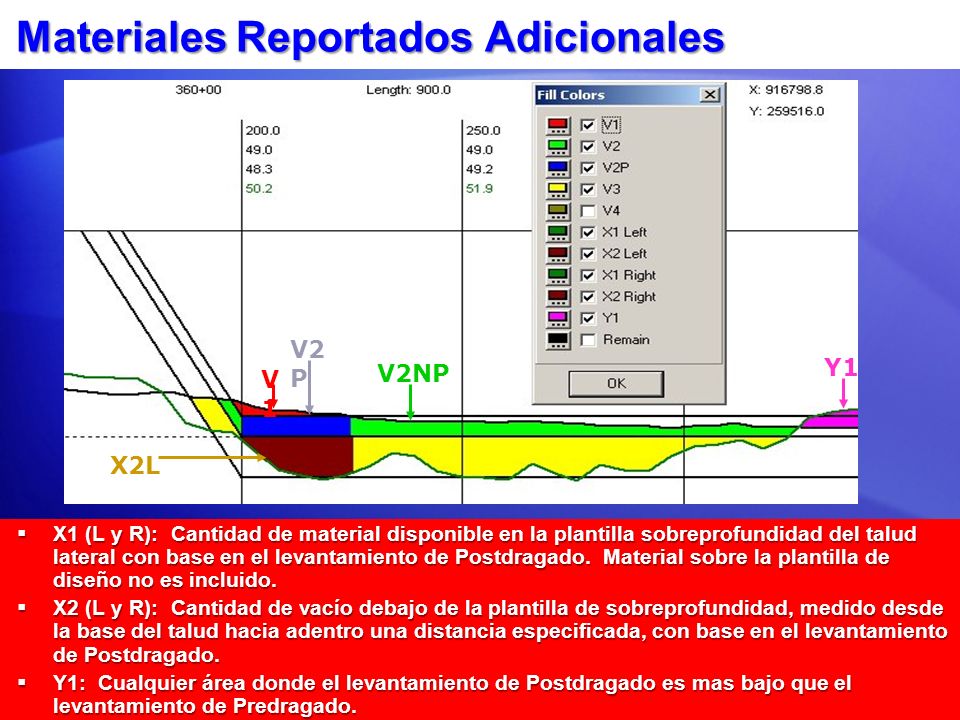

16 Materiales Reportados Adicionales X1 (L y R): Cantidad de material disponible en la plantilla sobreprofundidad del talud lateral con base en el levantamiento de Postdragado. Material sobre la plantilla de diseño no es incluido. X1 (L y R): Cantidad de material disponible en la plantilla sobreprofundidad del talud lateral con base en el levantamiento de Postdragado. Material sobre la plantilla de diseño no es incluido. X2 (L y R): Cantidad de vacío debajo de la plantilla de sobreprofundidad, medido desde la base del talud hacia adentro una distancia especificada, con base en el levantamiento de Postdragado. X2 (L y R): Cantidad de vacío debajo de la plantilla de sobreprofundidad, medido desde la base del talud hacia adentro una distancia especificada, con base en el levantamiento de Postdragado. Y1: Cualquier área donde el levantamiento de Postdragado es mas bajo que el levantamiento de Predragado. Y1: Cualquier área donde el levantamiento de Postdragado es mas bajo que el levantamiento de Predragado. V1V1 V2 P V2NP X2L Y1

17 AEA3: Pestaña Vista - View Y1 es reportado por cada tipo de categoría. Y1 es reportado por cada tipo de categoría. Active colores al activarlos o desactivarlos desde el ícono color. Active colores al activarlos o desactivarlos desde el ícono color. Resumen de áreas y volúmenes en leyenda es influenciado por las Zonas siendo coloreadas. El Reporte no es influenciado por estas selecciones.

18 AEA3: Reporte: Y1 = Material donde Postdragado es más bajo que Predragado. Y1 = Material donde Postdragado es más bajo que Predragado. Pre = Material con base solo en el levantamiento de Predragado. Pre = Material con base solo en el levantamiento de Predragado. Post = Material con base solo en el levantamiento de Postdragado. Post = Material con base solo en el levantamiento de Postdragado. Delta = Pre – Post (Valores netos) Delta = Pre – Post (Valores netos) TotPay = Pre – Post + Y1 (Valores Gruesos) TotPay = Pre – Post + Y1 (Valores Gruesos)

19 AEA 3: Ejemplo

20 Método Estándar HYPACK Un solo Levantamiento Usando Técnica Prismoidal

21 HYPACK Estándar: Metodogía SH divide cada segmento en 100 tajadas. SH divide cada segmento en 100 tajadas. Interpola una profundidad por cada esquina de la tajada. Interpola una profundidad por cada esquina de la tajada. Luego calcula el volumen de cada tajada y suma todas las tajadas para determinar el volumen para el segmento. Luego calcula el volumen de cada tajada y suma todas las tajadas para determinar el volumen para el segmento. Área Superficial

22 Material Apilado en la parte exterior del Giro Área Final Promedio subestimará la cantidad de material si este esta apilado en la parte externa de un giro. HYPACK Estándar dará una respuesta mas precisa, puesto que calcula el volumen por tajadas proporcionalmente a través del canal. Vista en Planta

23 Múltiples Puntos de plantilla o Método Estándar HYPACK es usado para: o Plantillas Complejas o Calcular valores de Corte y Relleno. o Si creó sus líneas en DISEÑO CANAL y tiene una dársena de giro, usará HYPACK Estándar. o Todas las secciones transversales deben tener el mismo número de puntos de plantilla.

24 HYPACK Estándar: Opciones Gráficas: Pestaña Opciones Gráficas - Datos: Pestaña Opciones Gráficas - Datos: No simplificar plantillas a menos que tenga un segmento vertical (igual valor z entre puntos adyacentes). No simplificar plantillas a menos que tenga un segmento vertical (igual valor z entre puntos adyacentes). Opciones Gráficas – pestaña Volumen: Opciones Gráficas – pestaña Volumen: Habilite o deshabilite Mostrar Valores Relleno. Habilite o deshabilite Mostrar Valores Relleno. Clic en Base Sobredragado por cada segmento: Clic en Base Sobredragado por cada segmento: Inteligente = V2P Inteligente = V2P Todo = V2 Todo = V2 Ninguno = 0. Ninguno = 0.

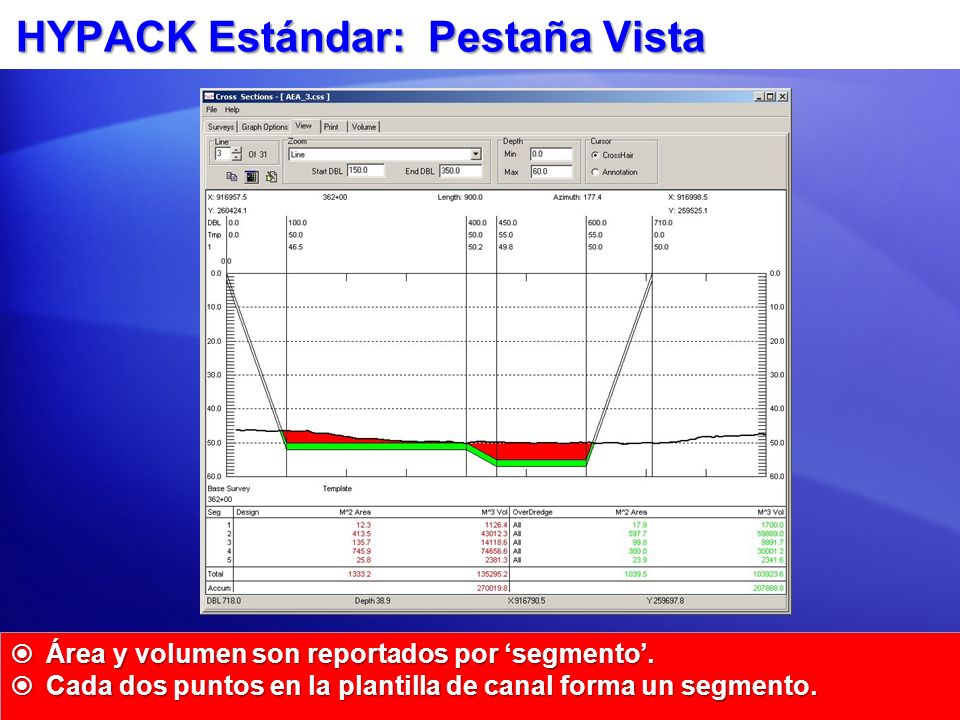

25 HYPACK Estándar: Pestaña Vista Área y volumen son reportados por segmento. Área y volumen son reportados por segmento. Cada dos puntos en la plantilla de canal forma un segmento. Cada dos puntos en la plantilla de canal forma un segmento.

26 Reporte HYPACK Estándar Áreas y volúmenes por segmento. Áreas y volúmenes por segmento.Corte Relleno (Opcional): OD = Sobredragado OD = Sobredragado Accum = Acumulado total hasta este punto en el canal. Accum = Acumulado total hasta este punto en el canal.

27 HYPACK Estándar: Ejemplo

28 Método Savannah Método AEA, un Levantamiento, Formato de Reporte Especial

29 Configuración Savannah Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Inicie CS&V Inicie CS&V Clic en Archivo – Cargue Sesión y seleccione Savannah.CSS. Clic en Archivo – Cargue Sesión y seleccione Savannah.CSS. Trabaja con una plantilla de 4-puntos o una no estándar. Trabaja con una plantilla de 4-puntos o una no estándar. Configuración es igual al método AEA1. Configuración es igual al método AEA1.

30 Pestaña Vista Savannah

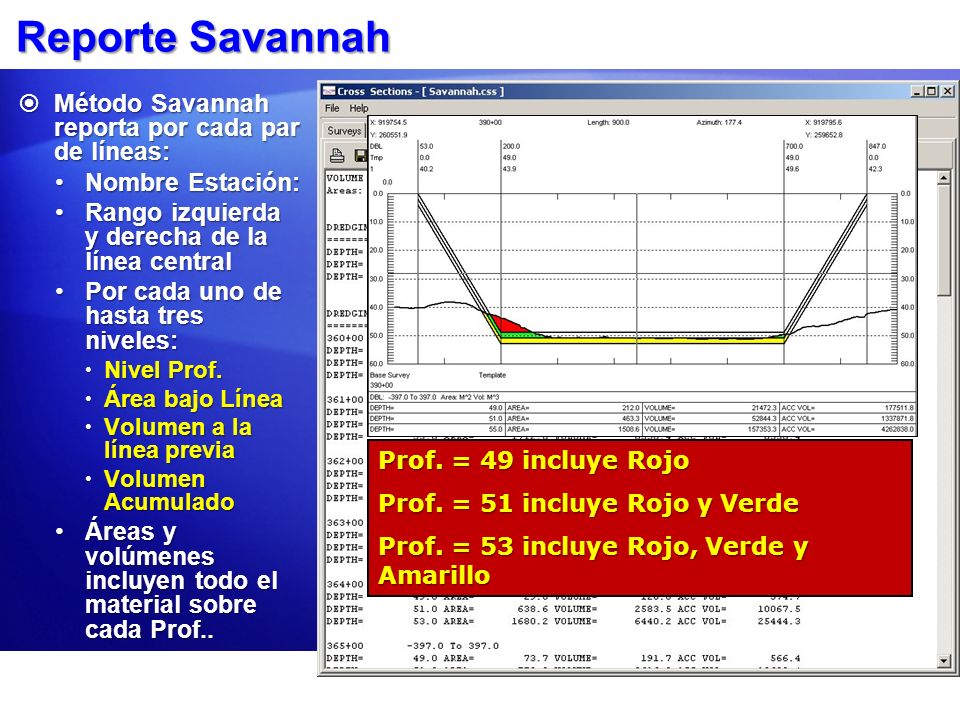

31 Reporte Savannah Método Savannah reporta por cada par de líneas: Método Savannah reporta por cada par de líneas: Nombre Estación:Nombre Estación: Rango izquierda y derecha de la línea centralRango izquierda y derecha de la línea central Por cada uno de hasta tres niveles:Por cada uno de hasta tres niveles: Nivel Prof. Nivel Prof. Área bajo Línea Área bajo Línea Volumen a la línea previa Volumen a la línea previa Volumen Acumulado Volumen Acumulado Áreas y volúmenes incluyen todo el material sobre cada Prof..Áreas y volúmenes incluyen todo el material sobre cada Prof.. Prof. = 49 incluye Rojo Prof. = 51 incluye Rojo y Verde Prof. = 53 incluye Rojo, Verde y Amarillo

32 Filadelfia PreDragado Método AEA, un Levantamiento, Formato de Reporte Especial, Corte de Caja o Talud

33 Talud lateral o Corte Caja Métodos Filadelfia Predragado y Postdragado permiten:Métodos Filadelfia Predragado y Postdragado permiten: los taludes laterales estándarlos taludes laterales estándar un corte de caja.un corte de caja. El tipo de talud lateral es definido bajo Opciones Gráficas – pestaña VolumenEl tipo de talud lateral es definido bajo Opciones Gráficas – pestaña Volumen Para el corte de caja, puede también cambiar la profundidad del proyecto (prof. en el centro canal).Para el corte de caja, puede también cambiar la profundidad del proyecto (prof. en el centro canal). Extensión Izq.Extensión Derecha Posiciones Base talud son fijas

34 Contorno vs. No Contorno Contorno: Solo incluye material sobreprofundidad donde el fondo es más bajo que el diseño de canal. Contorno: Solo incluye material sobreprofundidad donde el fondo es más bajo que el diseño de canal. No-Contorno: Incluye todo el material Sobredragado. No-Contorno: Incluye todo el material Sobredragado. Contorno No Contorno

35 Solo Bajos vs. Todo: Opción Pago Base Talud Solo Bajos: Incluye material sobredragado en el área de extensión sólo si la prof. en la línea base talud es mas baja que la prof. de diseño. Todo: Incluye todo el material Sobredragado en el área extensión. Todo Solo Bajos

36 Filadelfia PreDragado - Vista

37 Filadelfia PreDragado: Reporte Contiene: Encabezado Resumen Encabezado Resumen Areas para: Areas para: Caja o talud izquierda Caja o talud izquierda Izquierda canal Izquierda canal Derecha canal Derecha canal Caja o talud derecha Caja o talud derecha Distancias: Distancias: LTOB (Tope de Banco Izq.) LTOB (Tope de Banco Izq.) Base Talud Izq. Base Talud Izq. Base Talud Derecho Base Talud Derecho RTOB RTOB Volumen: Volumen: Por sección Por sección Diseño Total Diseño Total Sobredragado Total Sobredragado Total

38 Filadelfia PreDragado: Ejemplo

39 Filadelfia PostDragado Método AEA, Levantamiento Pre-dragado vs Post-dragado, Formato de Reporte Especial, Corte de Caja o Talud

40 Filadelfia PostDragado: Configuración Misma configuración básica que Filadelfia Predragado. Misma configuración básica que Filadelfia Predragado. Agregue el levantamiento Postdragado en la columna mas lejos a la derecha. Agregue el levantamiento Postdragado en la columna mas lejos a la derecha. Levantamiento Predragado primero (Base lev. - Base Survey ).Levantamiento Predragado primero (Base lev. - Base Survey ). Levantamiento Postdragado segundo.Levantamiento Postdragado segundo. Clic en el ícono Ordenar Archivos - Sort.Clic en el ícono Ordenar Archivos - Sort. Levantamiento Predragado Levantamiento Postdragado Ordenar Archivos Caja corte, contorno vs. no contorno, opciones pago base talud son las mismas que en método Filadelfia PreDragado.

41 Filadelfia PostDragado: Vista Línea Negra = Predragado Línea Negra = Predragado Línea Verde = Post- dragado Línea Verde = Post- dragado Relleno Rosado = Y1 (Post más bajo que Pre) Relleno Rosado = Y1 (Post más bajo que Pre) Relleno Rojo = Material de Diseño removido. Relleno Rojo = Material de Diseño removido. Relleno Café = Material Sobredragado removido Relleno Café = Material Sobredragado removido Relleno Amarillo = Material removido debajo de la plantilla de sobreprofundidad. Relleno Amarillo = Material removido debajo de la plantilla de sobreprofundidad. Relleno Verde = Material sobreprofundidad Remanente. Relleno Verde = Material sobreprofundidad Remanente. Pago Base Talud = Todo; No Contorno

42 Filadelfia PostDragado: Reporte AB C = A + B D = C + F EFG

43 Chino 1 Area Final Promedio 1 Método AEA, solo un Levantamiento, Plantilla Especial

44 Chino 1 AEA1 Plantillas Extensión Izq. Extensión Derecha Sobreprofundidad: Línea Base Talud Izq. Línea Base Talud Derecho

45 Múltiples Taludes Laterales El método Chino 1 AEA-1 puede soportar múltiples taludes laterales. El método Chino 1 AEA-1 puede soportar múltiples taludes laterales. El número de taludes debe ser igual en cada lado. El número de taludes debe ser igual en cada lado.

46 Chino 1 AEA 1: Vista

47 Haciendo el archivo Plantilla Cuando finalice, haga clic en el ícono Salvar y nómbrelo CHAEA_1.TMP. Luego haga clic en OK para salir del Editor de Plantillas Luego haga clic en OK para salir del Editor de Plantillas. Regrese a la pestaña Levantamiento. Clic en la parte superior de la columna plantilla. Clic en la parte superior de la columna plantilla. Clic en el ícono Editar. El Editor Plantilla aparecerá. Clic en el ícono Editar. El Editor Plantilla aparecerá. Entre los siguientes pares DBL, prof. Entre los siguientes pares DBL, prof. -400, , , , 49 0, , , , , 0 Icono Editor Plantilla Ventana Editor Plantilla

48 Chino 1 AEA-1: Pestaña Levantamiento Después del clic en OK, el Editor de Plantilla se cierra y es regresado a la pestaña Levantamiento. Después del clic en OK, el Editor de Plantilla se cierra y es regresado a la pestaña Levantamiento. Ahora haga clic en el ícono Rellenar Columna para asignarle la plantilla a todas las líneas. Ahora haga clic en el ícono Rellenar Columna para asignarle la plantilla a todas las líneas.

49 Opciones Gráficas - Pestaña Datos Antes de ir a la pestaña Vista. vaya a Opciones Gráficas - pestaña Datos. Antes de ir a la pestaña Vista. vaya a Opciones Gráficas - pestaña Datos. Asegúrese que la casilla Simplificar plantillas no este activada. Asegúrese que la casilla Simplificar plantillas no este activada. De lo contrario, tratará de simplificar la plantilla compleja y genera un error cuando vaya a la pestaña Vista. De lo contrario, tratará de simplificar la plantilla compleja y genera un error cuando vaya a la pestaña Vista.

50 Chino 1 AEA 1: Vista Bello!

51 Reporte Chino 1 AEA 1 En la pestaña Reporte, el Resumen de Volumen es mostrado arriba. En la pestaña Reporte, el Resumen de Volumen es mostrado arriba. Izquierda A: Corresponde a la sección inferior del talud Lateral Izq.Izquierda A: Corresponde a la sección inferior del talud Lateral Izq. Izquierda B: Corresponde a la sección superior del talud Lateral Izq.Izquierda B: Corresponde a la sección superior del talud Lateral Izq. Si tiene mas segmentos de talud lateral, serían nombrados C, D, E…Si tiene mas segmentos de talud lateral, serían nombrados C, D, E…

52 Reporte Chino 1 AEA 1 El material del talud lateral es reportado por cada segmento de talud lateral: El material del talud lateral es reportado por cada segmento de talud lateral: V1L_AV1R_A V1L_BV1R_B VAL_CV1R_C AccV: Es el volumen acumulado volumen a través del canal hasta esta línea. AccV: Es el volumen acumulado volumen a través del canal hasta esta línea. AVoid: El vacío acumulado a través del canal hasta esta línea. AVoid: El vacío acumulado a través del canal hasta esta línea.

53 Niveles Muestreadores: Chino 1 AEA 1 puede colocar material con base en los corazonadores tomados a lo largo del canal. Chino 1 AEA 1 puede colocar material con base en los corazonadores tomados a lo largo del canal. Mas acerca de esto en la presentación CSV – Utilidades de volumen. Mas acerca de esto en la presentación CSV – Utilidades de volumen.

54 Método Chino AEA 3 Igual a AEA-1, excepto calcule material para un Pre-dragado versus un Post-dragado.

55 Chino 2 Area Final Promedio 1 Método AEA, solo un Levantamiento, Plantilla Especial

56 Chino 2: Plantillas Extensión Izq. Extensión Derecha Transición Talud Izquierdo Transición Talud Derecho Prof. OV

57 Chino 2 AEA 1 Vista Chino 2 AEA-1: Volumen un Levantamiento Chino 2 AEA-3: Volumen Pre-dragado versus Post-dragado

58 Jacksonville PreDragado Jacksonville ProstDragado Método AFP, Reporte Especializado Reporte Postdragao calcula Info Corte Caja especial

59 Jacksonville PreDragado Configuración Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Inicie CS&V Inicie CS&V Clic en Archivo – Cargue Sesión y seleccione JAXPRE.CSS. Clic en Archivo – Cargue Sesión y seleccione JAXPRE.CSS.

60 Jacksonville PreDragado: Vista

61 Jacksonville PreDragado: Reporte

62 Jacksonville Post-dragado: Configuración Abra el Proyecto Ejemplo Volúmenes - Sample Volumes. Abra el Proyecto Ejemplo Volúmenes - Sample Volumes. Inicie CSV. Inicie CSV. Clic en Archivo – Cargue Sesiones y seleccione JAXPOST.CSS. Clic en Archivo – Cargue Sesiones y seleccione JAXPOST.CSS. Esto método calcula un levantamiento pre-dragado versus Post-dragado con cálculos de corte caja especiales. Esto método calcula un levantamiento pre-dragado versus Post-dragado con cálculos de corte caja especiales. La pestaña de Configuración es idéntica a la del Método Filadelfia. La pestaña de Configuración es idéntica a la del Método Filadelfia.

63 Jacksonville Provisión Corte Caja A: Material del talud lateral (diseño y sobreprofundidad) disponible. B: Vacío hacia afuera desde la línea base talud debajo de la plantilla de sobreprofundidad. C: Vacío hacia adentro desde la línea base talud debajo de la plantilla de sobreprofundidad, calculado hasta la distancia de extensión desde la base del talud. Si A > B + C entonces Crédito = B + C entonces Crédito = B + C Si A < B + C entonces Crédito = A entonces Crédito = A

64 Opciones Volumen Jacksonville Corte Caja Izquierda: Distancia hacia adentro desde Base Talud Izq. para calcular C.Corte Caja Izquierda: Distancia hacia adentro desde Base Talud Izq. para calcular C. Corte Caja Derecho: Distancia hacia adentro desde Base Talud derecha para calcular C.Corte Caja Derecho: Distancia hacia adentro desde Base Talud derecha para calcular C. Ignore talud lateral: Reporte 0 material para todos los taludes laterales.Ignore talud lateral: Reporte 0 material para todos los taludes laterales. No valores Negativos en Corte Caja: Si A, B, o C fue mayor en el Pre- dragado, es posible obtener valores negativos. Esta opción aplica las reglas:No valores Negativos en Corte Caja: Si A, B, o C fue mayor en el Pre- dragado, es posible obtener valores negativos. Esta opción aplica las reglas: Si A < 0 luego A = 0Si A < 0 luego A = 0 Si B < 0 luego B = 0Si B < 0 luego B = 0 Si C < 0 luego C = 0Si C < 0 luego C = 0 Opciones Acreditación:Opciones Acreditación: Mínima (A, B+C)Mínima (A, B+C) Mínima (A, B)Mínima (A, B) Mínima (A, C)Mínima (A, C) Opciones Acreditación:

65 Reporte Jacksonville ProstDragado

66 Jacksonville Postdragado: Reporte Acreditación Jacksonville Postdragado: Reporte Acreditación Valores A-B-C

67 Norfolk Método AEA, 4 Niveles Plantilla

68 Método Norfolk Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Abra Proyecto Ejemplo Volúmenes - Sample Volumes. Inicie CS&V Inicie CS&V Clic en Archivo – Cargue Sesión y seleccione Norfolk.CSS. Clic en Archivo – Cargue Sesión y seleccione Norfolk.CSS. Prof. desde diseño para 2 da Plantilla Prof. desde 2 da hasta 3 ra plantilla Prof. desde 3 ra hasta 4 ta plantilla

69 Norfolk: Vista Rojo = Diseño Verde = Sobreprofundidad Amarillo = Supergrado Marrón = 4 to Grado

70 Norfolk: Opciones Gráficas – Volumen Titulo Reporte: Agregado a la parte superior del Reporte. Titulo Reporte: Agregado a la parte superior del Reporte. Nombre Archivo Línea Planeada: Agregado al final de cada línea en reporte. Nombre Archivo Línea Planeada: Agregado al final de cada línea en reporte. Ancho Campo Reporte: Permite ancho campos ajustable puesto que el reporte es MUY ancho. Ancho Campo Reporte: Permite ancho campos ajustable puesto que el reporte es MUY ancho.

71 Reporte Norfolk Consígase una impresora de carro A...N...C...H...O.

72 Ciudad de Panama (USA) Cálculo Sencillo o Pre-vs-Post Forma Gubernamental. Forma 80

73 Ciudad de Panama (USA) - De resaltar Método Ciudad de Panama (USA): Método AEA Colorea material removido debajo de la última plantilla. Reporta info en la Forma Gubernamental 80. Rápidamente cambie la profundidad de Diseño del Canal.

74 Reporte Ciudad de Panama (USA) Req = Material sobre prof. de proyecto. Req = Material sobre prof. de proyecto. Neto = Req + OD + SP Neto = Req + OD + SP OD = Material en área sobreprofundid ad. OD = Material en área sobreprofundid ad. SP = Material en área supergrado SP = Material en área supergrado Grueso - Gross = Total de todo el material removido. Grueso - Gross = Total de todo el material removido.

75 Campos Reporte Ciudad de Panama En Opciones Gráficas – pestaña Volumen: En Opciones Gráficas – pestaña Volumen: Cambie la Prof. Proyecto (razón talud lateral se mantiene la misma que en la info de plantilla original).Cambie la Prof. Proyecto (razón talud lateral se mantiene la misma que en la info de plantilla original). Entre ítems para parte superior del reporte Ciudad de Panama (USA).Entre ítems para parte superior del reporte Ciudad de Panama (USA).

76 GLDD1 y GLDD3 Tratamiento Especial para Materiales en los Taludes Laterales

77 AreaMaterial Disponible Vacío Aplicado Material Reportado Plantilla de Diseño V1LDL + EL + FLUse V1L – (DL + EL + FL); si resultado es < 0, entonces reporte 0. Plantilla OVV1L + V2LEL + FLUse (V1L + V2L) – (EL + FL); si resultado es <0 entonces reporte 0. Plantilla SPV1L + V2L + V3LFLUse (V1L + V2L + V3L) – FL; si resultado es <0 entonces reporte 0. Cálculo sobreprofundidad incluye todo el material sobre la plantilla OVProf., incluyendo prof. sobre la Plantilla de Diseño. Cálculo de SPprof. incluye todo el material sobre la plantilla SPProf., incluyendo material en Diseño y sobreprofundidad. Reglas Talud Lateral GLDD Plantilla Diseño Plantilla Sobreprof. Plantilla Supergrado Fondo

78 Formato Reporte GLDD

79 Kingfisher Formato Reporte Especial

80 Configuración Kingfisher Igual Configuración a AEA1

81 Gráfica Kingfisher

82 Reporte Kingfisher

83 AEA Sin Segmentos Diferente número de Segmentos en Plantillas Adyacentes

84 AEA SIN SEGMENTOS Diseñada para manejar proyectos donde las plantillas tienen diferente número de puntos. Diseñada para manejar proyectos donde las plantillas tienen diferente número de puntos. Calcula área total sobre toda la plantilla. Calcula área total sobre toda la plantilla. Calcula Volumen AEA entre líneas. Calcula Volumen AEA entre líneas.

85 Reporte AEA Sin Segmentos Área sobre Plantilla de Diseño Área sobre Plantilla de Diseño Un valor por la plantilla completa.Un valor por la plantilla completa. Volumen a la línea previa Volumen a la línea previa Volumen Acumulado hasta este punto en el canal. Volumen Acumulado hasta este punto en el canal. Valores se repiten para región Sobreprofundidad. Valores se repiten para región Sobreprofundidad.

86 AEA Sin Segmentos Ejemplo

87 MÉTODO PLAYA Para levantamientos de Relleno de Playa, Un Levantamiento o Predragado versus Postdragado

88 Método Playa: Taludes Compensantes Especifique los segmentos (separados por comas) donde desea calcular taludes compensantes. Especifique los segmentos (separados por comas) donde desea calcular taludes compensantes. Material sobre el diseño puede ser aplicado a vacíos que ocurran cuesta abajo desde el diseño. Material sobre el diseño puede ser aplicado a vacíos que ocurran cuesta abajo desde el diseño. Crédito no se aplica a través de segmentos. Crédito no se aplica a través de segmentos

89 Método Playa: Plantillas El usuario puede especificar la altura de una Plantilla de Diseño máxima (sobre la Plantilla de Diseño). El usuario puede especificar el altura de un Diseño Mínimo (debajo de la Plantilla de Diseño). El cálculo de volumen es ejecutado separadamente por cada plantilla. DiseñoDiseño MáximoMáximo MínimoMínimo

90 Método Playa: Ventana Vista Rojo: Material que ha agregado hasta la plantilla de diseño Azul: Material que necesita ser agregado. Marrón: Material que ha sido agregado sobre la plantilla de diseño.

91 Método Playa: Ejemplo

92 Método Playa: Calc Min Requerido Requerido (Pago) = Verde + Rojo + Azul Mínimo requerido = Verde + Rojo Referencia nivel Z (línea negra en gráfica) define la línea divisoria para el material entre la Plantilla de Diseño y la Plantilla Mínima a ser incluida en el Requerido (Pago).

93 Método Listado Zona de Borde: Volúmenes por Zonas de Reporte Prepare su archivo Listado de Zonas de Borde (ZEL) en DISEÑO AVANZADO DE CANAL.

94 Método Listado Zona de Borde: Ejemplo Configuración

95 Método Listado Zona de Borde: Reporte

96 Area Final Sin Plantillas Calcula la diferencia de volumen entre dos levantamientos. Calcula la diferencia de volumen entre dos levantamientos. No calcula ningún relleno. No calcula ningún relleno.

97 Area Final Sin Plantilla: VENTANA LEVANTAMIENTO A pesar de haber una columna Plantilla, Area Final Sin Plantilla ignora la columna. También ignora cualquier plantilla encontrada en el encabezado de los archivos.

98 Area Final Sin Plantilla: Ventana Vista El programa calcula el volumen de material removido entre los dos levantamientos. El programa calcula el volumen de material removido entre los dos levantamientos. No calcula ningún relleno. No calcula ningún relleno. Si encuentra una plantilla en el encabezado del archivo de datos, dibujará la plantilla en la pantalla. No usa la plantilla para volúmenes. Si encuentra una plantilla en el encabezado del archivo de datos, dibujará la plantilla en la pantalla. No usa la plantilla para volúmenes. Diferencias de volumen serán calculadas en cualquier parte que los dos archivos traslapen. Aún BIEN LEJOS de los costados. Diferencias de volumen serán calculadas en cualquier parte que los dos archivos traslapen. Aún BIEN LEJOS de los costados.

99 Area Final Sin Plantillas: Reporte Por cada par de líneas, obtiene: Por cada par de líneas, obtiene: Volumen atrás a la línea previa.Volumen atrás a la línea previa. Volumen acumulado hasta este punto en el canal.Volumen acumulado hasta este punto en el canal. No hay ajuste por relleno. No hay ajuste por relleno.

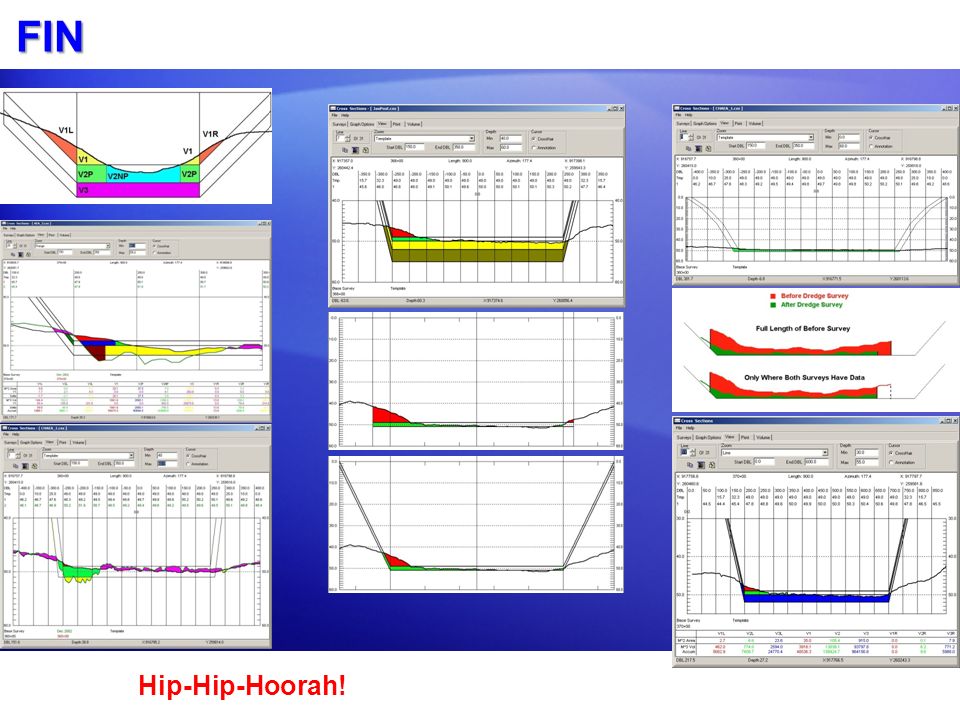

100 FIN Hip-Hip-Hoorah!
