PARAMETROS NAVEGACION HYPACK 2013. Parámetros Navegación En el menú Opciones de SURVEY.

Presentaciones similares


Presentación del tema: "PARAMETROS NAVEGACION HYPACK 2013. Parámetros Navegación En el menú Opciones de SURVEY."— Transcripción de la presentación:

1 PARAMETROS NAVEGACION HYPACK 2013

2 Parámetros Navegación En el menú Opciones de SURVEY

3 Parámetros Navegación: Puerta Inicio Línea Puerta Inicio Línea - Start line gate Puerta Inicio Línea - Start line gate Puerta = 0. se desactiva Puerta = 0. se desactiva Puerta > 0. SURVEY automáticamente va a en línea cuando la embarcación cruza el circulo con Radio = Puerta. Puerta > 0. SURVEY automáticamente va a en línea cuando la embarcación cruza el circulo con Radio = Puerta. Puerta < 0. SURVEY automáticamente va a en línea cuando la embarcación cruza el semi-círculo interno con radio = |Puerta|. Puerta < 0. SURVEY automáticamente va a en línea cuando la embarcación cruza el semi-círculo interno con radio = |Puerta|. Ófset : Mueve la puerta arriba/debajo de la línea desde su primer punto de inicio. Ófset : Mueve la puerta arriba/debajo de la línea desde su primer punto de inicio.

4 Parámetros Navegación : Límite Alarma XTE Limite Alarma XTE - XTE Alarm Limit Limite Alarma XTE - XTE Alarm Limit = 0 (desactivado) XTE>Limite Genera alarma XTE al fondo de la ventana SURVEY. Genera alarma XTE al fondo de la ventana SURVEY. AVI

5 Parámetros Navegación: Marcas de Evento Base Evento - Event Basis : Manual Solo tendrá marcas de evento al S/L, E/L y eventos manuales (CTRL-N). Tiempo - Time Obtendrá eventos al S/L, E/L y cada n segundos. Tiempo especificado en Event interval. Distancia - Distance Obtendrá eventos en S/L, E/L y cada n pies (o metros) a lo largo de la linea planeada. Distancia entre eventos especificada en Event interval. Próximo Evento - Next event: Próximo Evento - Next event: Número del próximo evento. Número del próximo evento. Intervalo Evento - Event interval: Intervalo Evento - Event interval: Tiempo en segundos o distancia a lo largo de la línea en unidades de grilla entre los eventos. Tiempo en segundos o distancia a lo largo de la línea en unidades de grilla entre los eventos. Incremento Evento - Event increment: Incremento Evento - Event increment: Valor agregado al número de evento previo para generar el próximo número de evento. Valor agregado al número de evento previo para generar el próximo número de evento. Marcas de Evento son generadas para referencia visual. Estamos registrando todos los sondajes que vienen desde la ecosonda.

6 Parámetros Navegación : Información Línea Próxima Línea - Next line : Próxima Línea - Next line : El nombre o número de la siguiente línea a recorrer (o actualmente recorriéndose). El nombre o número de la siguiente línea a recorrer (o actualmente recorriéndose). Incremento Linea - Line increment: Incremento Linea - Line increment: Cuando esta seleccionando automáticamente la próxima línea, el número de líneas a avanzar en la cola. Cuando esta seleccionando automáticamente la próxima línea, el número de líneas a avanzar en la cola. Si el incremento de línea = 1: Si el incremento de línea = 1: Secuencia Líneas = 1, 2, 3, 4 Secuencia Líneas = 1, 2, 3, 4 Si el incremento de línea = 3: Si el incremento de línea = 3: Secuencia Líneas = 1, 4, 7, 10 Secuencia Líneas = 1, 4, 7, 10 Si el incremento de línea = -2: Si el incremento de línea = -2: Secuencia Líneas = 9, 7, 5, 3 Secuencia Líneas = 9, 7, 5, 3

7 Parámetros Navegación : Cambio Automático de Tramos Mientras graba - While logging: Mientras graba - While logging: SURVEY automáticamente selecciona el segmento mas apropiado de la línea planeada solo cuando el estatus = Logging. SURVEY automáticamente selecciona el segmento mas apropiado de la línea planeada solo cuando el estatus = Logging. Siempre - Always : Siempre - Always : SURVEY siempre selecciona el segmento mas apropiado de la línea planeada. SURVEY siempre selecciona el segmento mas apropiado de la línea planeada. Nunca - Never Nunca - Never SURVEY no cambia el segmento. SURVEY no cambia el segmento. El usuario puede cambiarlo con: El usuario puede cambiarlo con: CTRL-B (atrás) CTRL-B (atrás) CTRL-F (adelante) CTRL-F (adelante)

8 Modo Direccion Línea OrigenTermino OrigenTermino OrigenTermino OrigenTermino Punto más cercano Punto Origen Punto Terminal Puntos Alternos JPGs

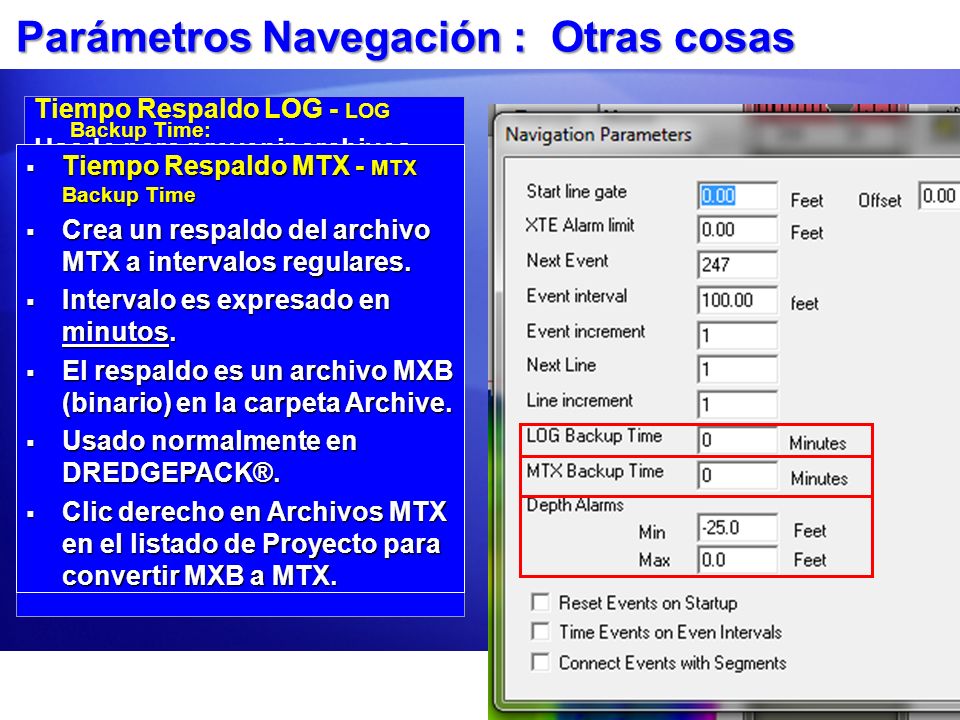

9 Parámetros Navegación : Otras cosas Tiempo Respaldo LOG - LOG Backup Time: Usado para prevenir archivos muy grandes y para proteger los datos en líneas largas. Efectúa un E/L, seguido de un S/L inmediatamente cuando esta en-línea. Transparente al usuario. Solo cambia el nombre del archivo. Tiempo de Respaldo es entrado en minutos. Alarma Prof. Min/Max - Min/Max Depth Alarm: Genera una alarma si la prof. Reportada por la ecosonda es menor que el valor Min o mayor que el valor Max. Déjelo en 0.0 para deshabilitarlo. Genera una alarma si la prof. Reportada por la ecosonda es menor que el valor Min o mayor que el valor Max. Déjelo en 0.0 para deshabilitarlo. Tiempo Respaldo MTX - MTX Backup Time Tiempo Respaldo MTX - MTX Backup Time Crea un respaldo del archivo MTX a intervalos regulares. Crea un respaldo del archivo MTX a intervalos regulares. Intervalo es expresado en minutos. Intervalo es expresado en minutos. El respaldo es un archivo MXB (binario) en la carpeta Archive. El respaldo es un archivo MXB (binario) en la carpeta Archive. Usado normalmente en DREDGEPACK®. Usado normalmente en DREDGEPACK®. Clic derecho en Archivos MTX en el listado de Proyecto para convertir MXB a MTX. Clic derecho en Archivos MTX en el listado de Proyecto para convertir MXB a MTX.

10 Parámetros Navegación : Finalmente…. Reinicie Eventos al Inicializar - Reset Events on StartupReinicie Eventos al Inicializar - Reset Events on Startup –Habilitado: el primer número de evento es 1. –Deshabilitado: El primer número de evento inicia desde el último número de evento cuando salió de SURVEY. Hora Eventos en Intervalos Regulares - Time Events on Even Intervals :Hora Eventos en Intervalos Regulares - Time Events on Even Intervals : –S/L = 8:55:35; Intervalo=60seg Habilitado: Prox Evento: 8:56:00Habilitado: Prox Evento: 8:56:00 Deshabilitado: Prox Evento: 8:56:35Deshabilitado: Prox Evento: 8:56:35 Conectar Eventos con Segmentos - Connect Events with Segments :Conectar Eventos con Segmentos - Connect Events with Segments : –Habilitado: Dibuja una línea recta entre marcas de evento. –Deshabilitado: Por defecto (no hay acción)
