Construcción de un reloj solar de bolsillo

Presentación del tema: "Construcción de un reloj solar de bolsillo"— Transcripción de la presentación:

1 Construcción de un reloj solar de bolsillo
Latitud de Melilla Día del docente 2010 IES Enrique Nieto. Melilla

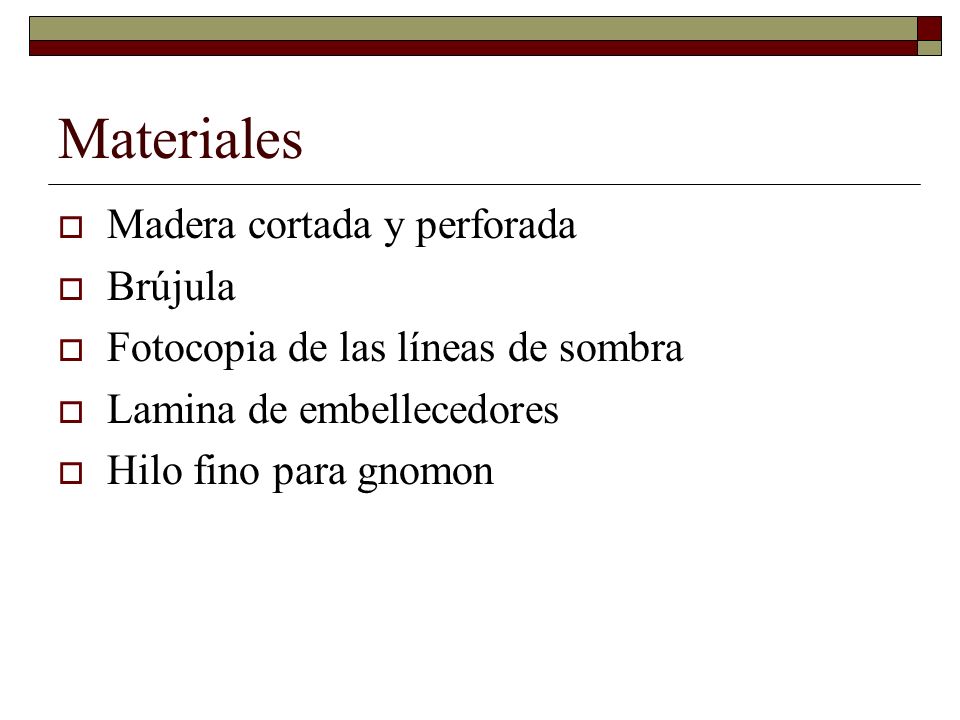

2 Materiales Madera cortada y perforada Brújula
Fotocopia de las líneas de sombra Lamina de embellecedores Hilo fino para gnomon

3 Utensilios Papel de lijar (para suavizar madera)
Lápiz (para siluetar el agujero) Tijeras (para recortar) Papel tipo cello (para impedir desgarros) Escuadra: apertura 90º Chincheta o aguja Sierra o navaja Cera/barniz

4 Madera y brújula

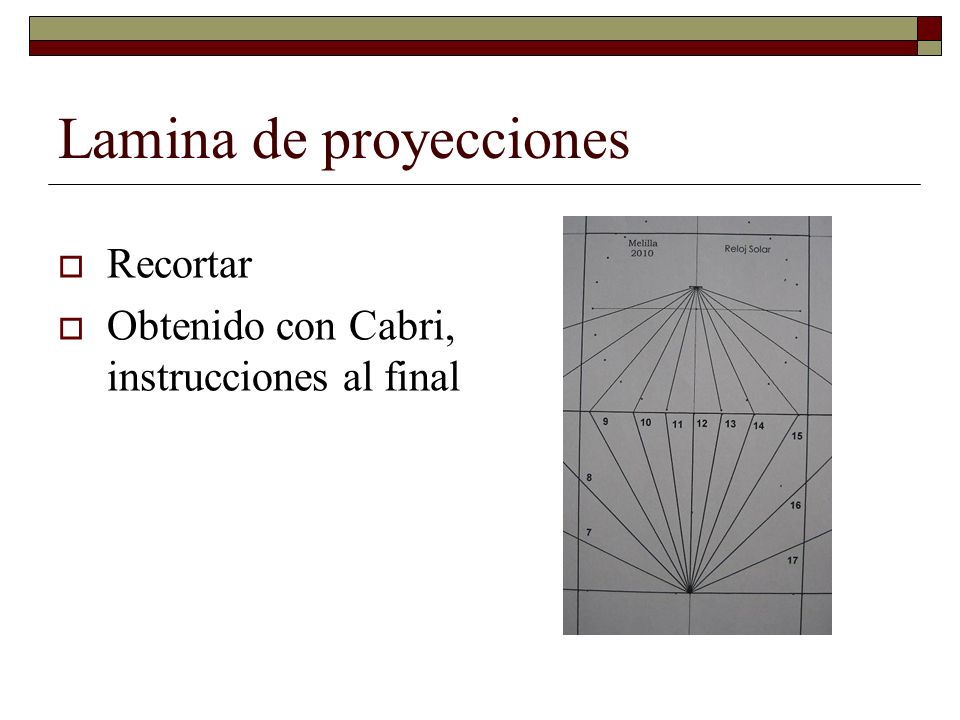

5 Lamina de proyecciones
Recortar Obtenido con Cabri, instrucciones al final

6 Papel embellecedor

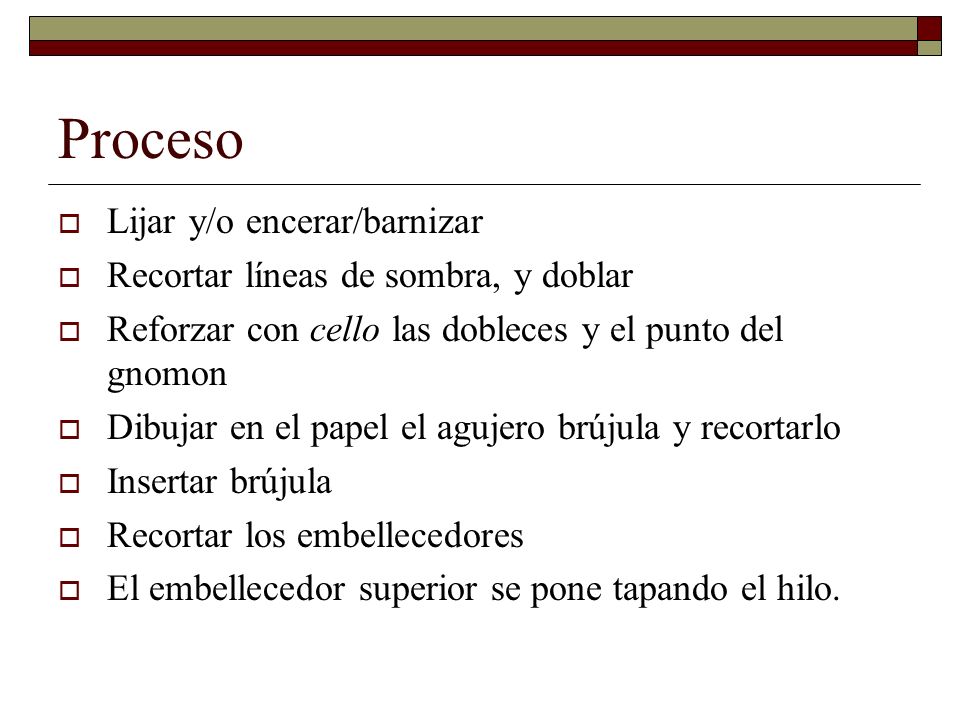

7 Proceso Lijar y/o encerar/barnizar Recortar líneas de sombra, y doblar
Reforzar con cello las dobleces y el punto del gnomon Dibujar en el papel el agujero brújula y recortarlo Insertar brújula Recortar los embellecedores El embellecedor superior se pone tapando el hilo.

8 Resultado La brújula nos permite orientar al sur y mantener horizontal
Para la hora en Melilla hay que sumar 1h 12m en invierno y 2h 12m en verano, y la pequeña corrección de la ecuación del tiempo

9

10 Otras latitudes La lámina horizontal tiene como largo R/sin , donde  es la latitud y R es el radio de la circunferencia dividida en 24 horas, y como ancho el corte que deseemos (>2R).
