1 Plan de Negocios para una Empresa, que Comercializará Equipos de Monitoreo y Control de Parámetros Físicos en Piscinas Camaroneras

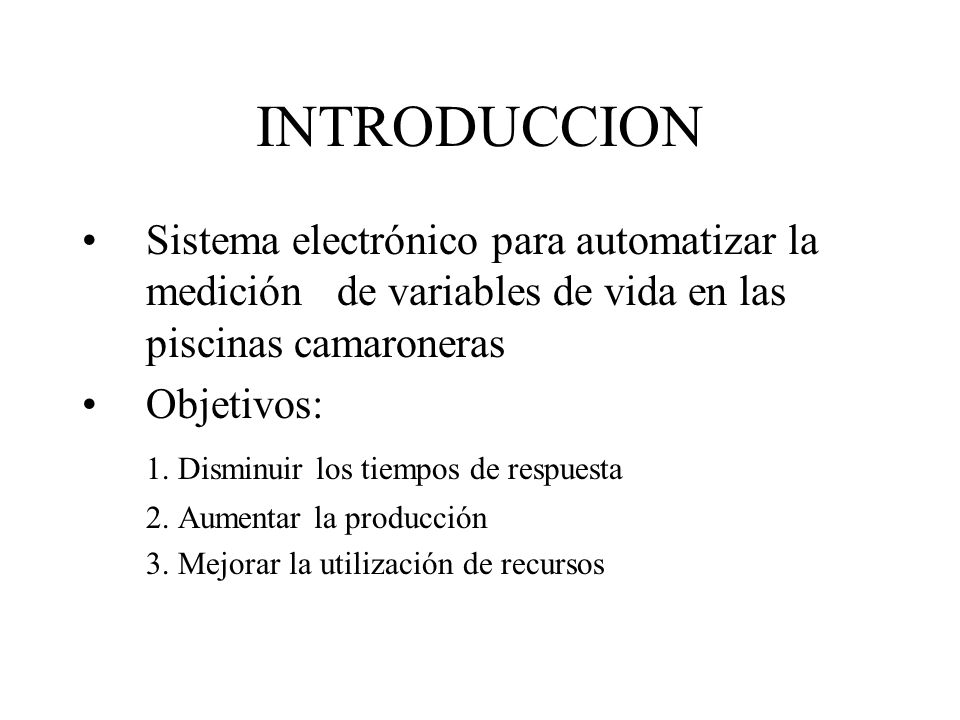

2 INTRODUCCION Sistema electrónico para automatizar la medición de variables de vida en las piscinas camaroneras Objetivos: 1. Disminuir los tiempos de respuesta 2. Aumentar la producción 3. Mejorar la utilización de recursos

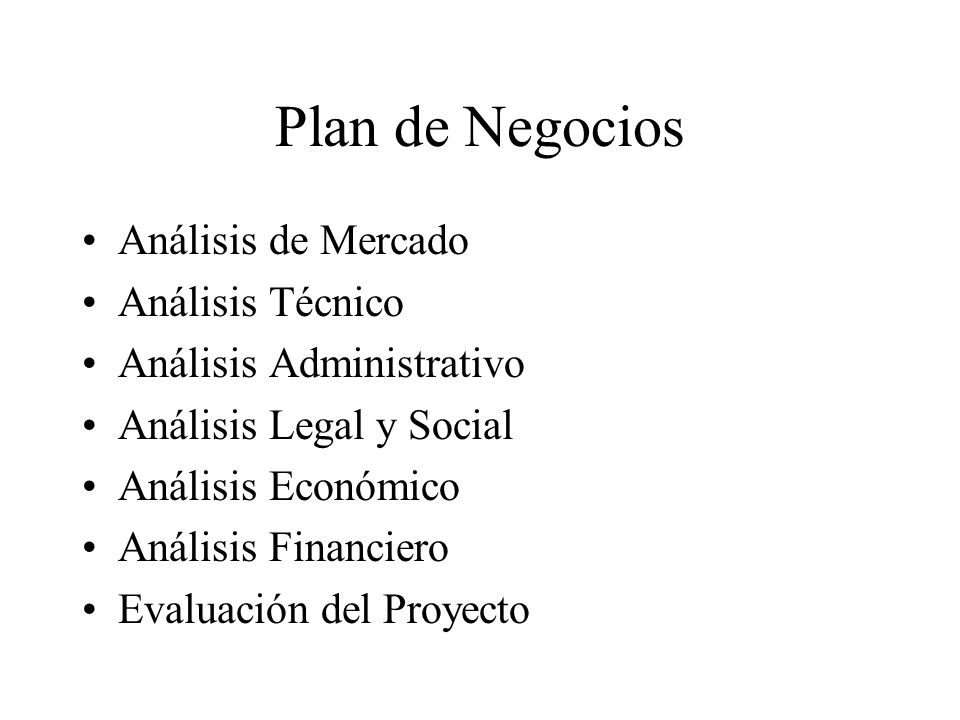

3 Plan de Negocios Análisis de Mercado Análisis Técnico
Análisis Administrativo Análisis Legal y Social Análisis Económico Análisis Financiero Evaluación del Proyecto

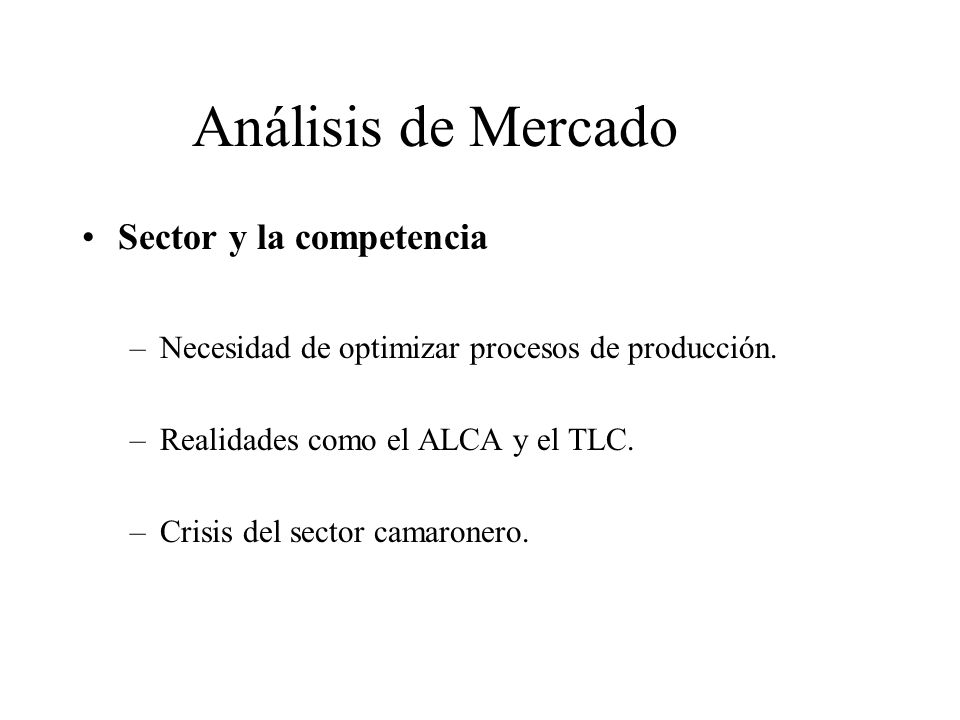

4 Análisis de Mercado Sector y la competencia
Necesidad de optimizar procesos de producción. Realidades como el ALCA y el TLC. Crisis del sector camaronero.

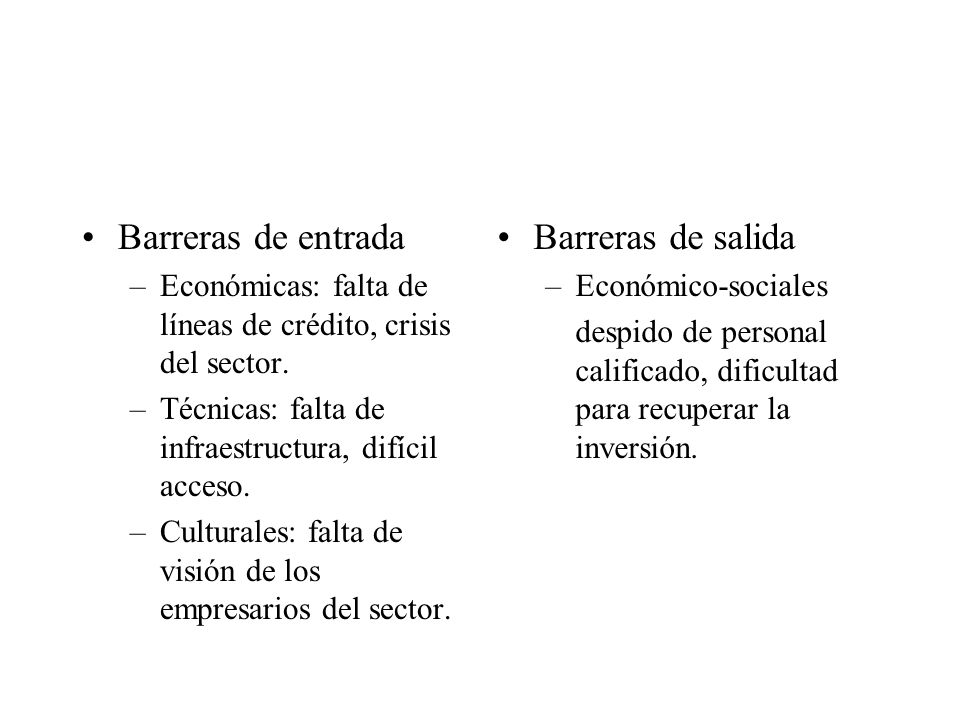

5 Barreras de entrada Barreras de salida
Económicas: falta de líneas de crédito, crisis del sector. Técnicas: falta de infraestructura, difícil acceso. Culturales: falta de visión de los empresarios del sector. Barreras de salida Económico-sociales despido de personal calificado, dificultad para recuperar la inversión.

6 Competencia 19 1 3 TIPOS DE SERVICIO NUMERO DE EMPRESAS
Soluciones Electrónicas 19 Servicio de diseño de maquinaria industrial. 1 Instrumentación e instrumentos de medición 3 Fuente: Directorio Industrial de Guayaquil

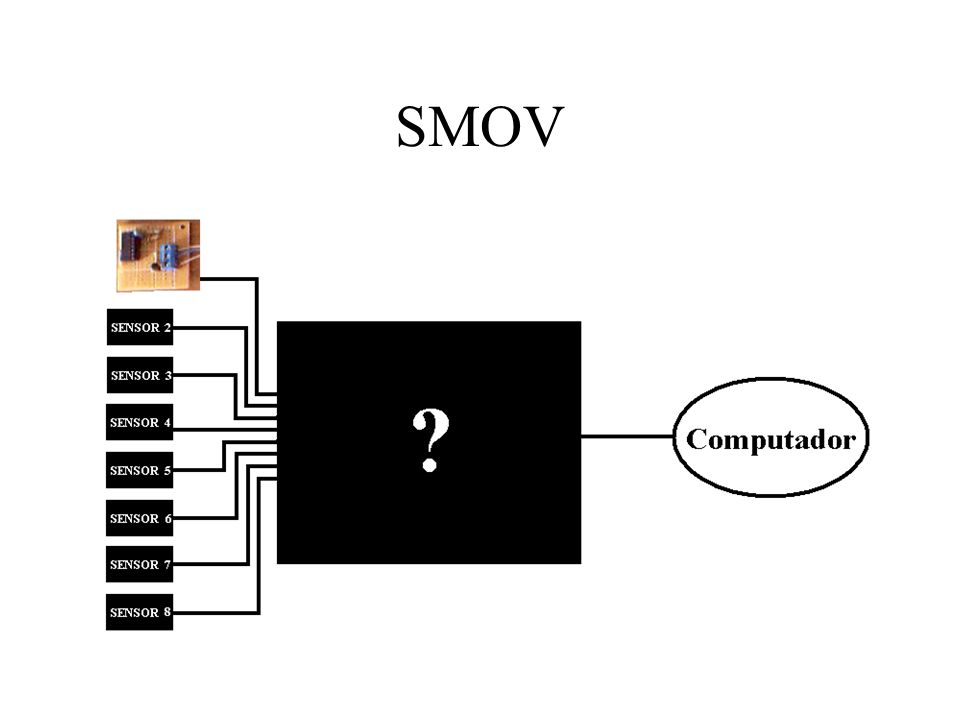

7 SMOV, Sistema de Monitoreo de Variables

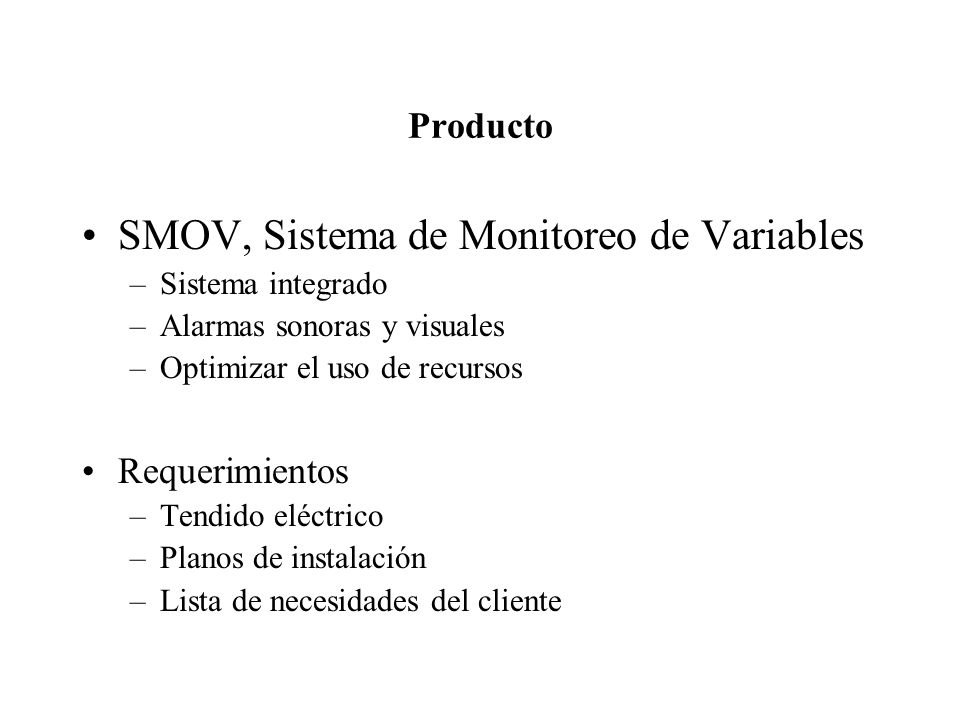

Producto SMOV, Sistema de Monitoreo de Variables Sistema integrado Alarmas sonoras y visuales Optimizar el uso de recursos Requerimientos Tendido eléctrico Planos de instalación Lista de necesidades del cliente

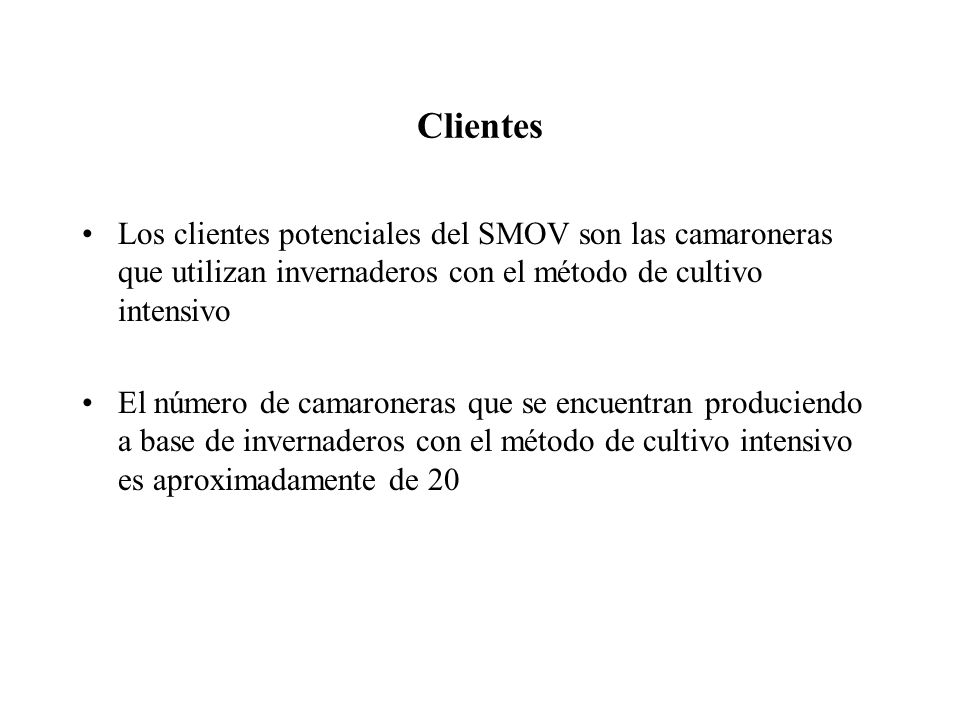

8 Clientes Los clientes potenciales del SMOV son las camaroneras que utilizan invernaderos con el método de cultivo intensivo El número de camaroneras que se encuentran produciendo a base de invernaderos con el método de cultivo intensivo es aproximadamente de 20

9 Fracción utilizada del mercado 20 % Crecimiento anual del mercado 20%

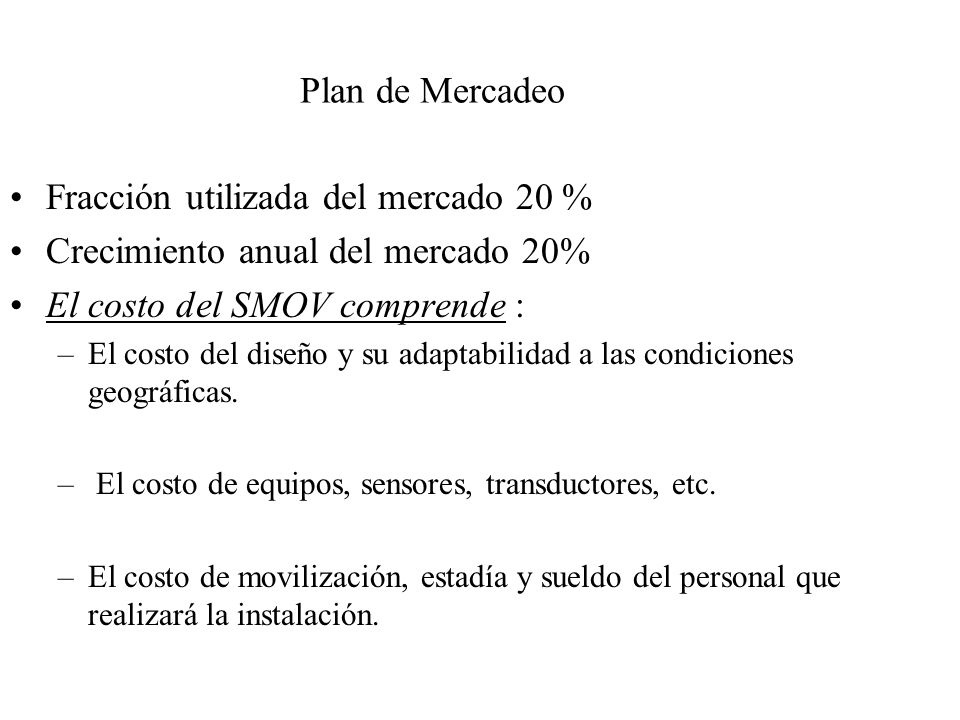

Plan de Mercadeo Fracción utilizada del mercado 20 % Crecimiento anual del mercado 20% El costo del SMOV comprende : El costo del diseño y su adaptabilidad a las condiciones geográficas. El costo de equipos, sensores, transductores, etc. El costo de movilización, estadía y sueldo del personal que realizará la instalación.

10 CATEGORIA DE PRECIOS Piscinas de 20x40m CATEGORIA TAMAÑO (Hectáreas)
NUMERO DE PISCINAS PRECIO BASE A 15 – 20 Entre 150 y 200 42000 B 10 – 15 Entre 100 y 150 30000 C 5 – 10 Entre 50 y 100 20000 D 2 – 5 Entre 20 y 50 15000 E 0 – 2 Menor a 20 8000 Piscinas de 20x40m PLAN ANTICIPO % CONTRA ENTREGA % PLAZO (MESES) INTERES A 30 35 3 B 10 6 C 15 40 9 13 D 20 45 12 13.8 E 25 50 14.2

11 PROYECCION DE VENTAS MES MERCADO TOTAL FRACCION DEL MERCADO (%)
VOLUMEN VENTAS (UNIDADES) 1 20 5 2 3 4 6 7 8 9 10 11 12 Total 1er año Total 2do año 24 30 Total 3er año 28

12 Estrategia de ventas Primera instalación del SMOV se realizará en una estación experimental Ventas dirigidas a grandes camaroneras Plan de expansión geográfica AÑO AMPLIACIÓN COBERTURA 1-3 Guayas 4 El Oro y Manabí 5 Esmeraldas y otras provincias

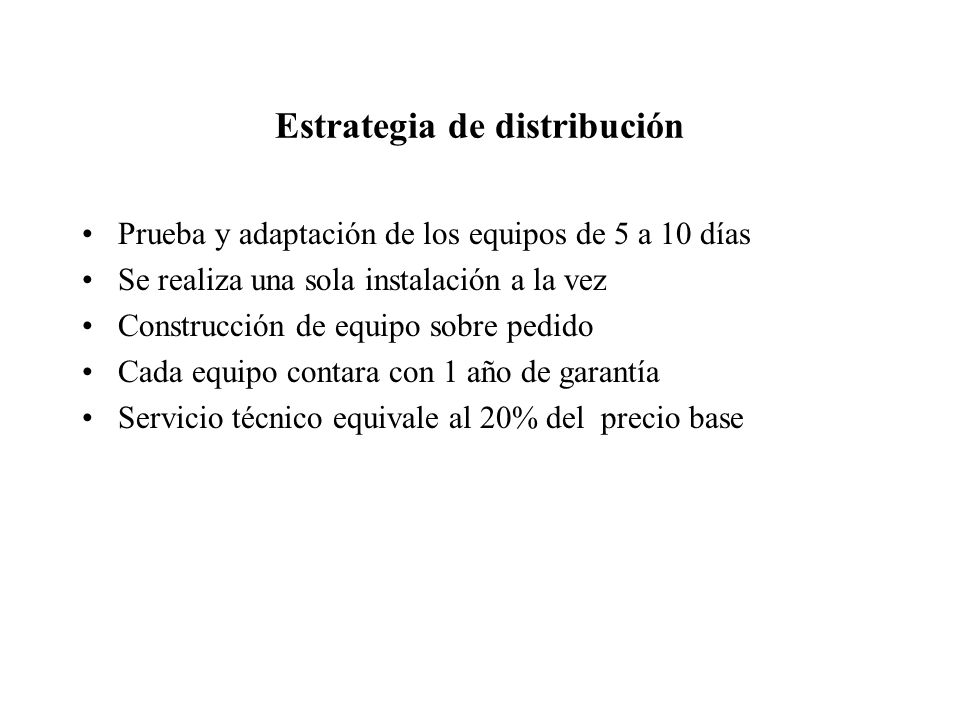

13 Estrategia de distribución
Prueba y adaptación de los equipos de 5 a 10 días Se realiza una sola instalación a la vez Construcción de equipo sobre pedido Cada equipo contara con 1 año de garantía Servicio técnico equivale al 20% del precio base

14 Análisis técnico Desarrollo del producto Implementación del producto
Prototipo para medir hasta 8 variables de forma casi simultanea Implementación del producto Análisis del cliente en su capacidad de pago Análisis de la topología del terreno Para la implementación del sistema se deberán de seguir los siguientes pasos

15

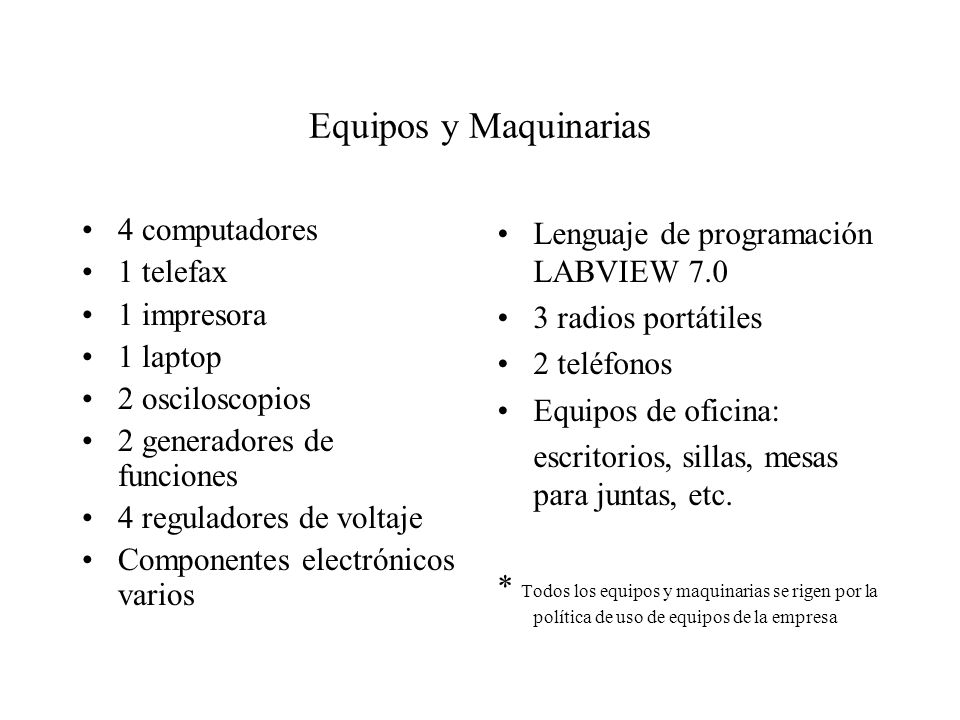

16 Equipos y Maquinarias 4 computadores 1 telefax 1 impresora 1 laptop
2 osciloscopios 2 generadores de funciones 4 reguladores de voltaje Componentes electrónicos varios Lenguaje de programación LABVIEW 7.0 3 radios portátiles 2 teléfonos Equipos de oficina: escritorios, sillas, mesas para juntas, etc. * Todos los equipos y maquinarias se rigen por la política de uso de equipos de la empresa

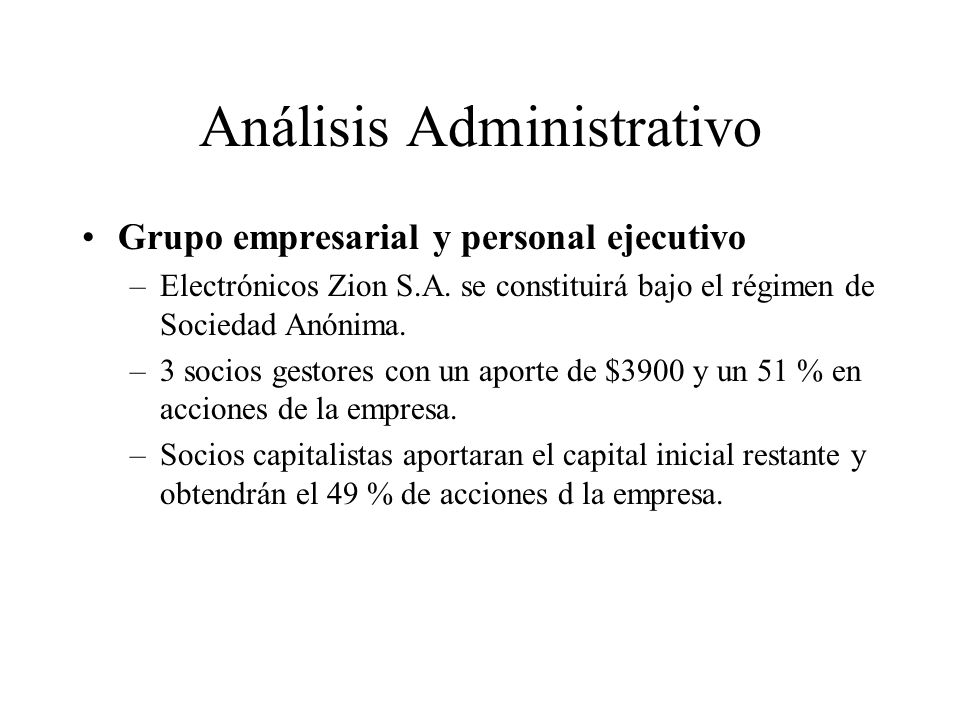

17 Análisis Administrativo
Grupo empresarial y personal ejecutivo Electrónicos Zion S.A. se constituirá bajo el régimen de Sociedad Anónima. 3 socios gestores con un aporte de $3900 y un 51 % en acciones de la empresa. Socios capitalistas aportaran el capital inicial restante y obtendrán el 49 % de acciones d la empresa.

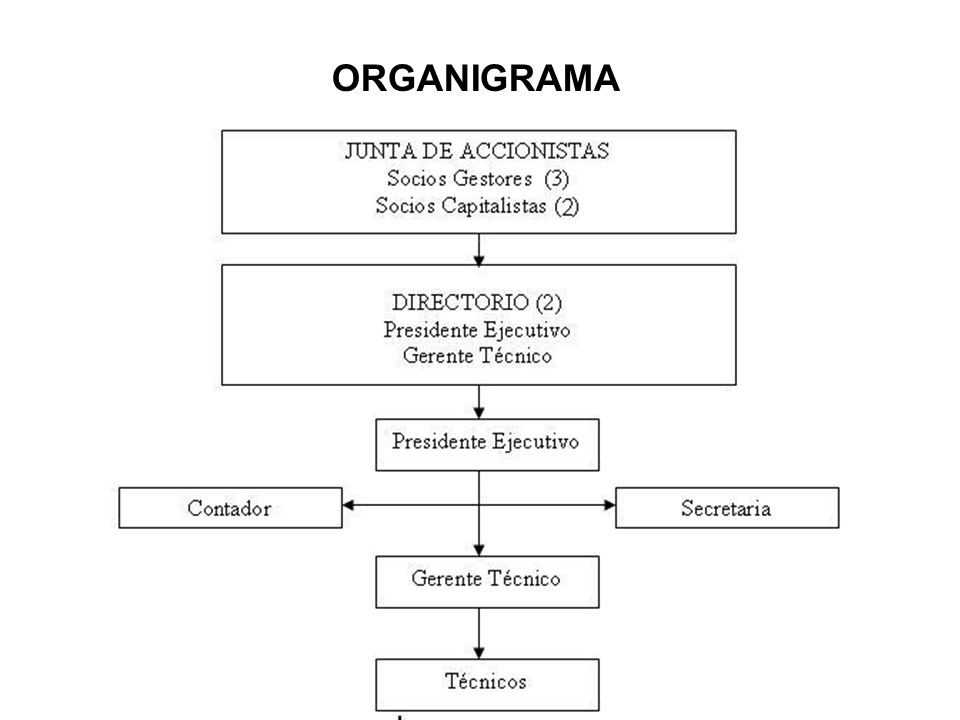

18 ORGANIGRAMA

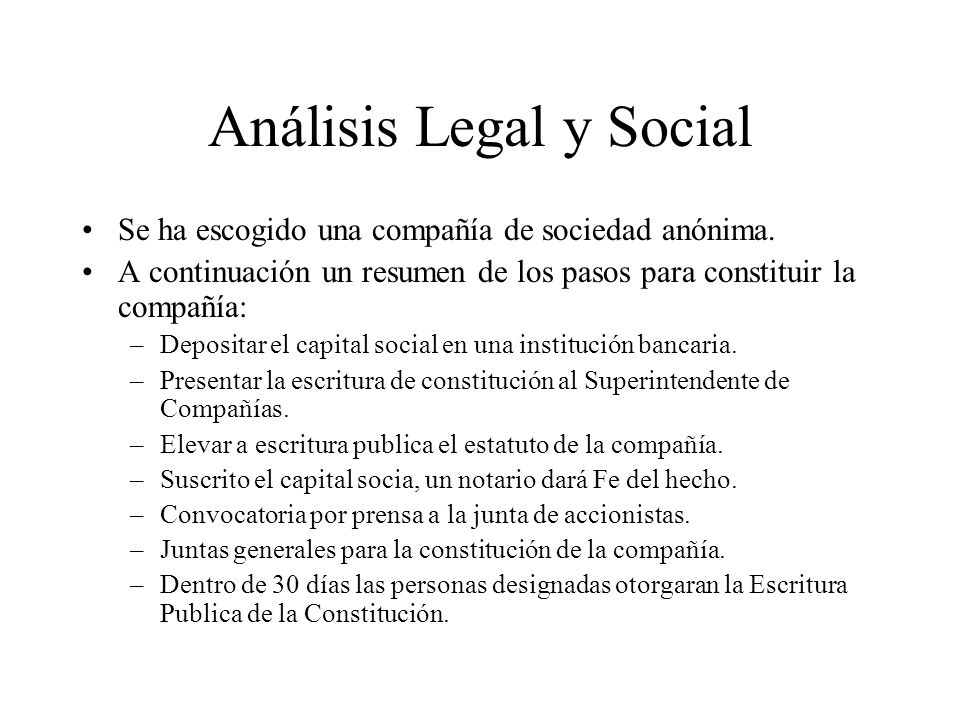

19 Análisis Legal y Social
Se ha escogido una compañía de sociedad anónima. A continuación un resumen de los pasos para constituir la compañía: Depositar el capital social en una institución bancaria. Presentar la escritura de constitución al Superintendente de Compañías. Elevar a escritura publica el estatuto de la compañía. Suscrito el capital socia, un notario dará Fe del hecho. Convocatoria por prensa a la junta de accionistas. Juntas generales para la constitución de la compañía. Dentro de 30 días las personas designadas otorgaran la Escritura Publica de la Constitución.

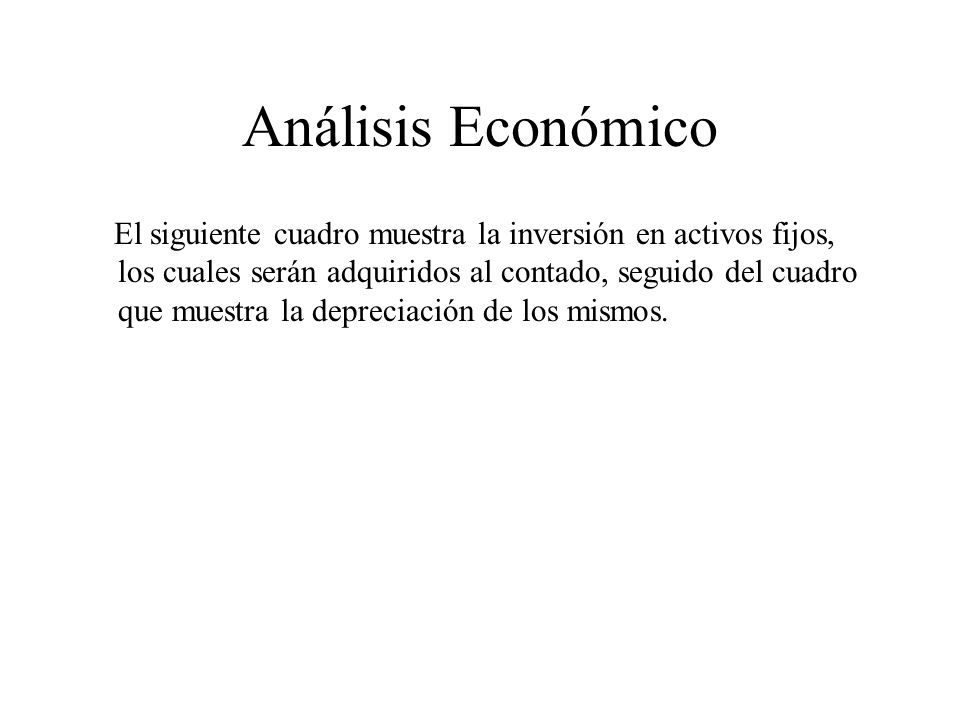

20 Análisis Económico El siguiente cuadro muestra la inversión en activos fijos, los cuales serán adquiridos al contado, seguido del cuadro que muestra la depreciación de los mismos.

21

22 DISEÑO Y CONTRUCCION DEL PROTOTIPO

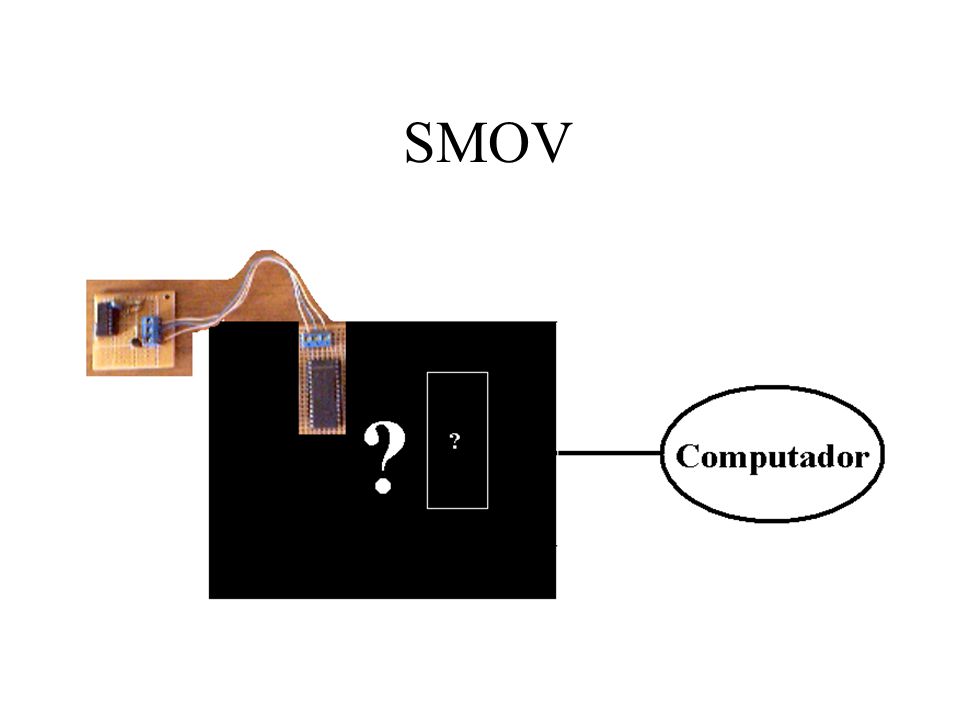

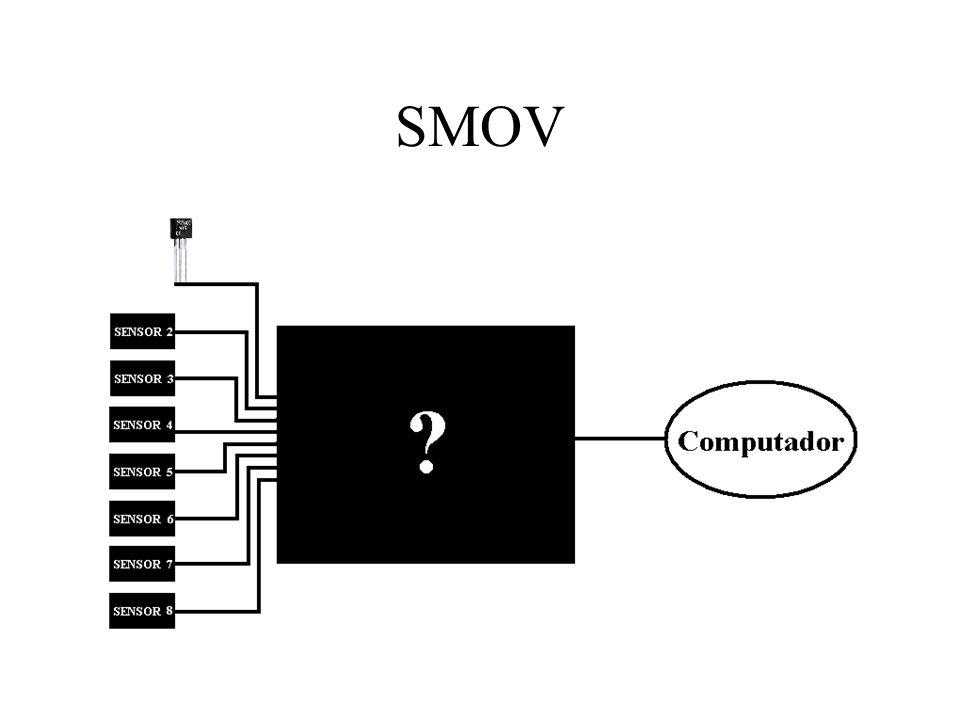

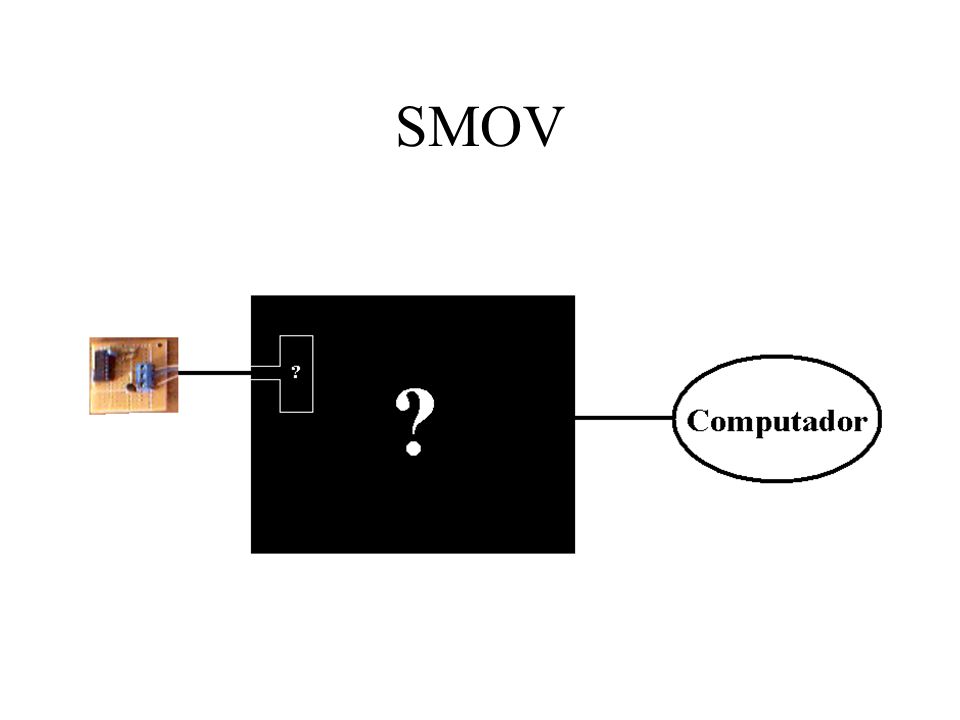

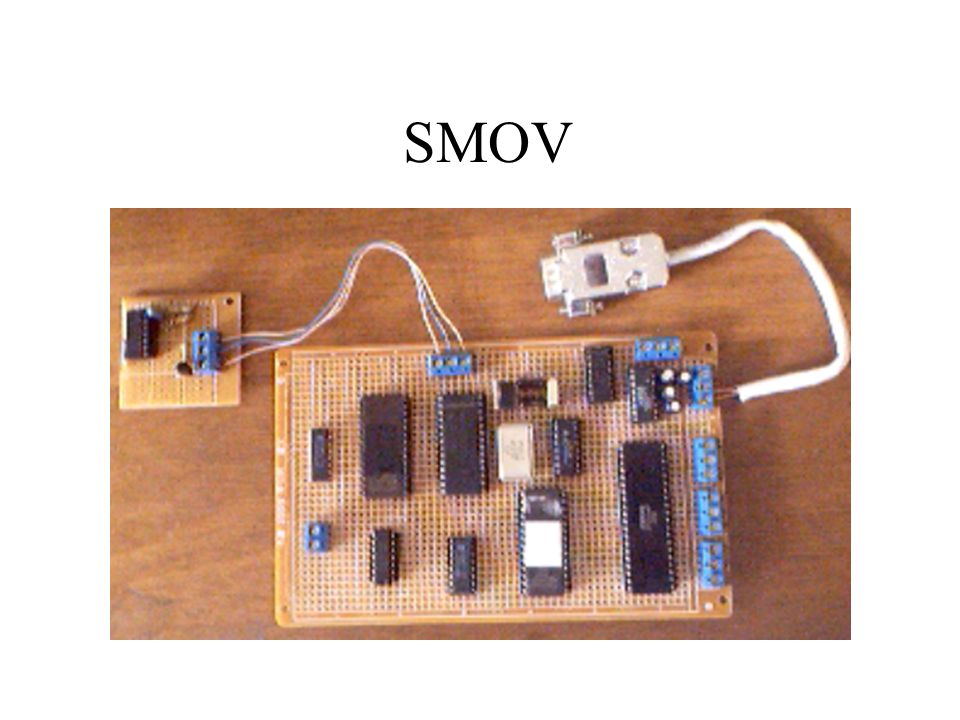

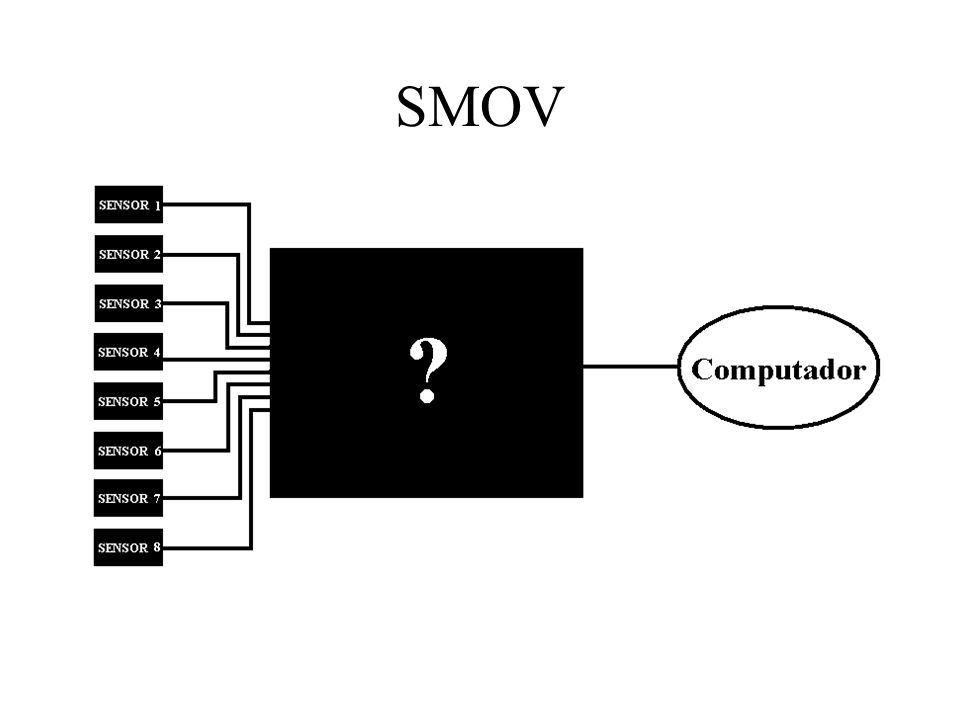

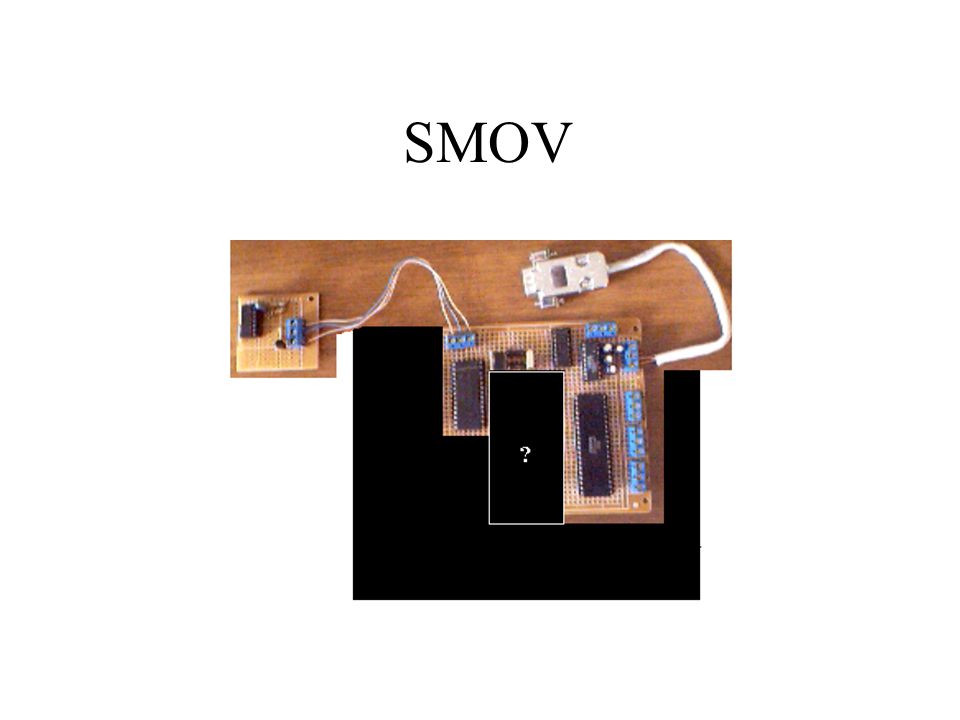

23 SMOV

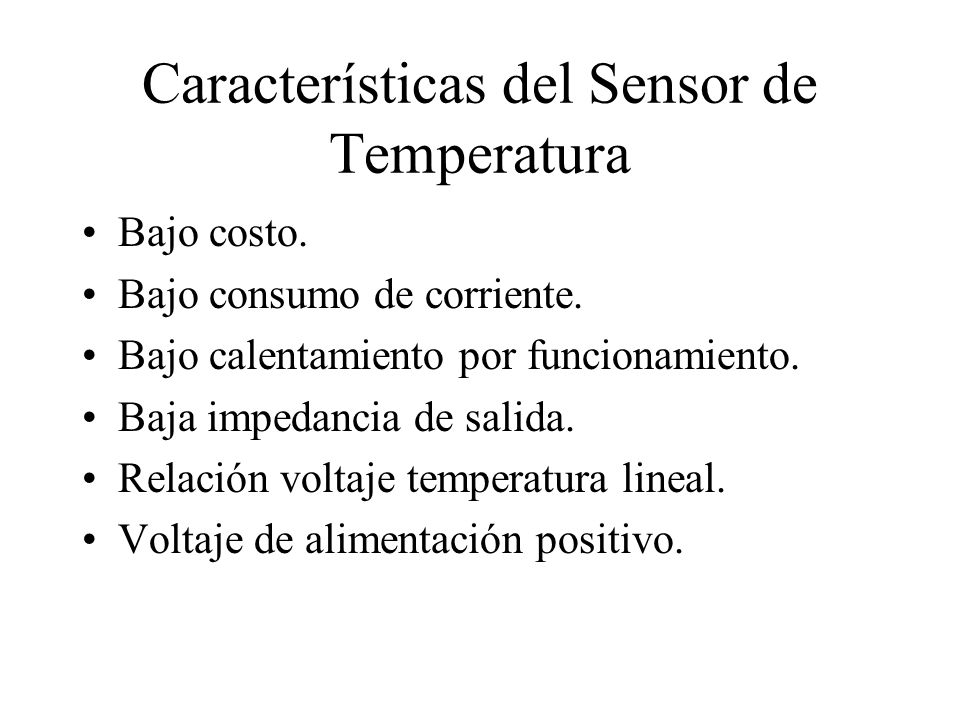

24 Características del Sensor de Temperatura
Bajo costo. Bajo consumo de corriente. Bajo calentamiento por funcionamiento. Baja impedancia de salida. Relación voltaje temperatura lineal. Voltaje de alimentación positivo.

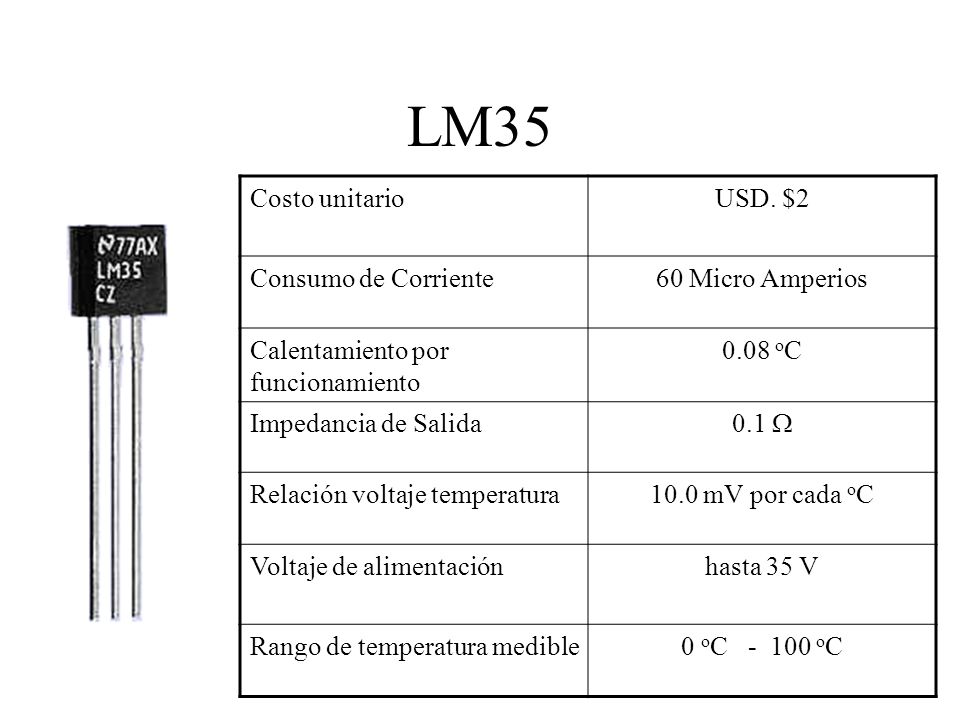

25 LM35 Costo unitario USD. $2 Consumo de Corriente 60 Micro Amperios
Calentamiento por funcionamiento 0.08 oC Impedancia de Salida 0.1  Relación voltaje temperatura 10.0 mV por cada oC Voltaje de alimentación hasta 35 V Rango de temperatura medible 0 oC oC

26 Voltaje entregado por el LM35 (V)
Temperatura oC Voltaje entregado por el LM35 (V) 10 0.100 15 0.150 20 0.200 25 0.250 26 0.260 27 0.270 28 0.280 29 0.290 30 0.300 31 0.310 32 0.320 33 0.330 34 0.340 35 0.350 38 0.380 40 0.400 45 0.450

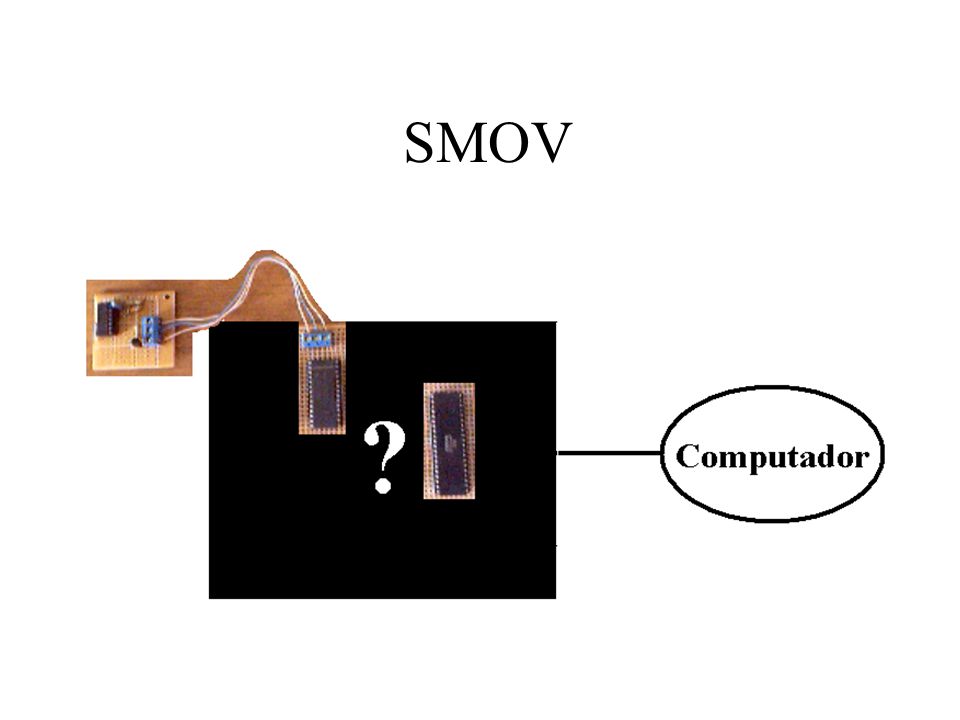

27 SMOV

28

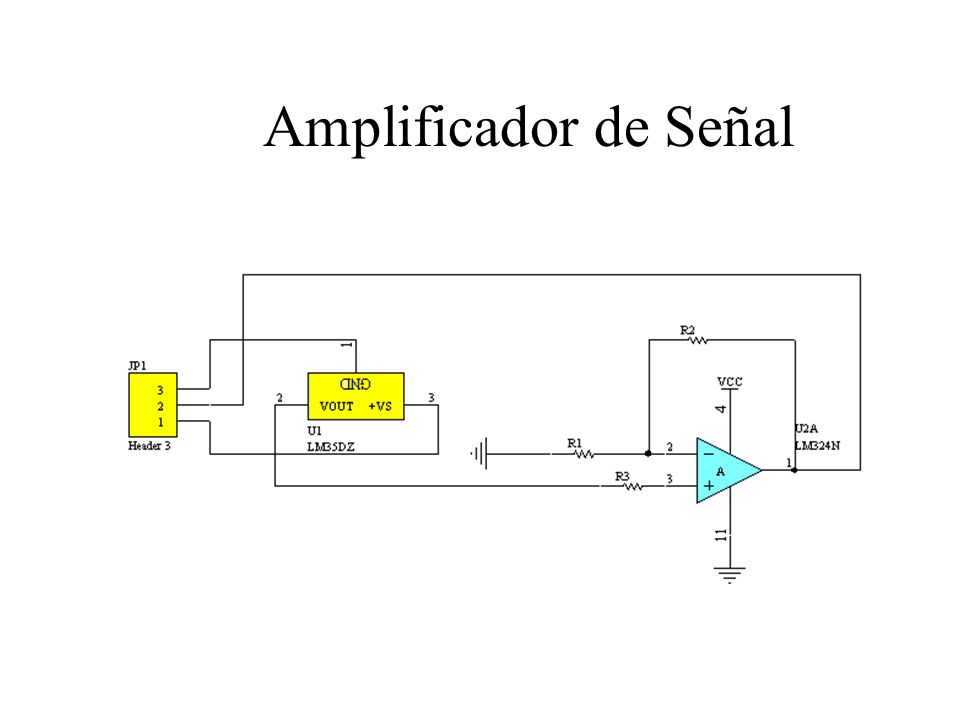

29 Amplificador de Señal

30 SMOV

31 SMOV

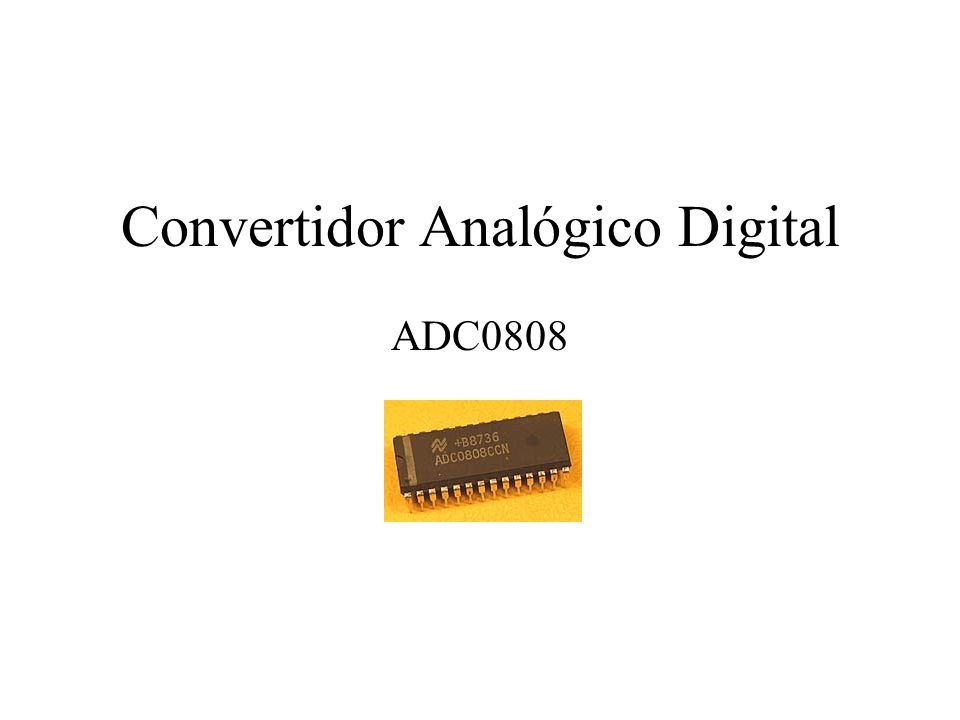

32 Convertidor Analógico Digital
ADC0808

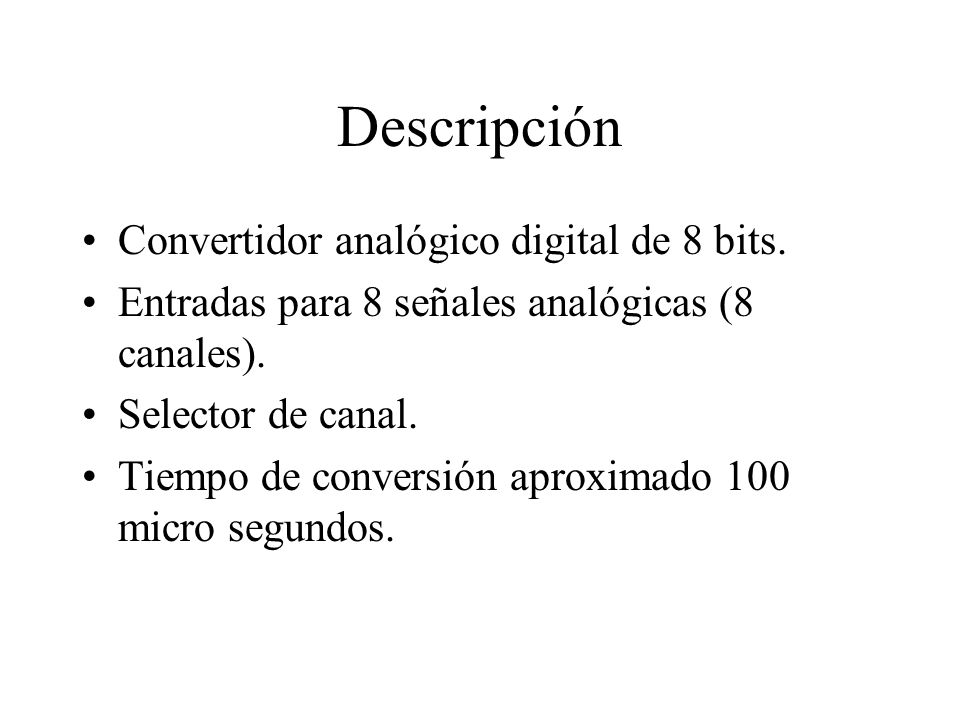

33 Descripción Convertidor analógico digital de 8 bits.
Entradas para 8 señales analógicas (8 canales). Selector de canal. Tiempo de conversión aproximado 100 micro segundos.

34 Recepción de Señal Analógica

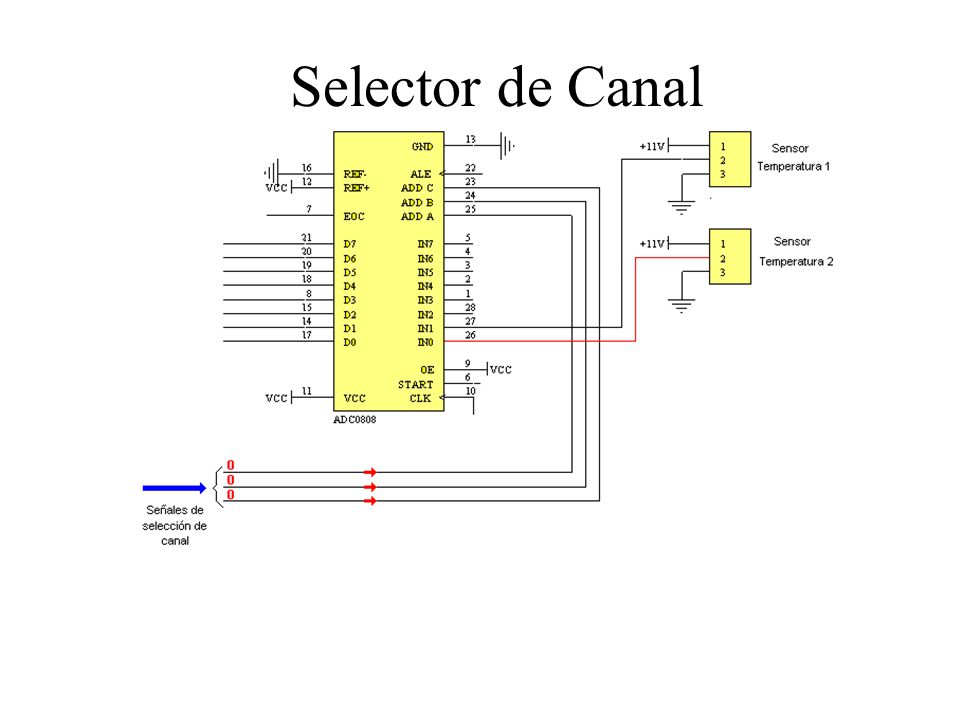

35 Selector de Canal

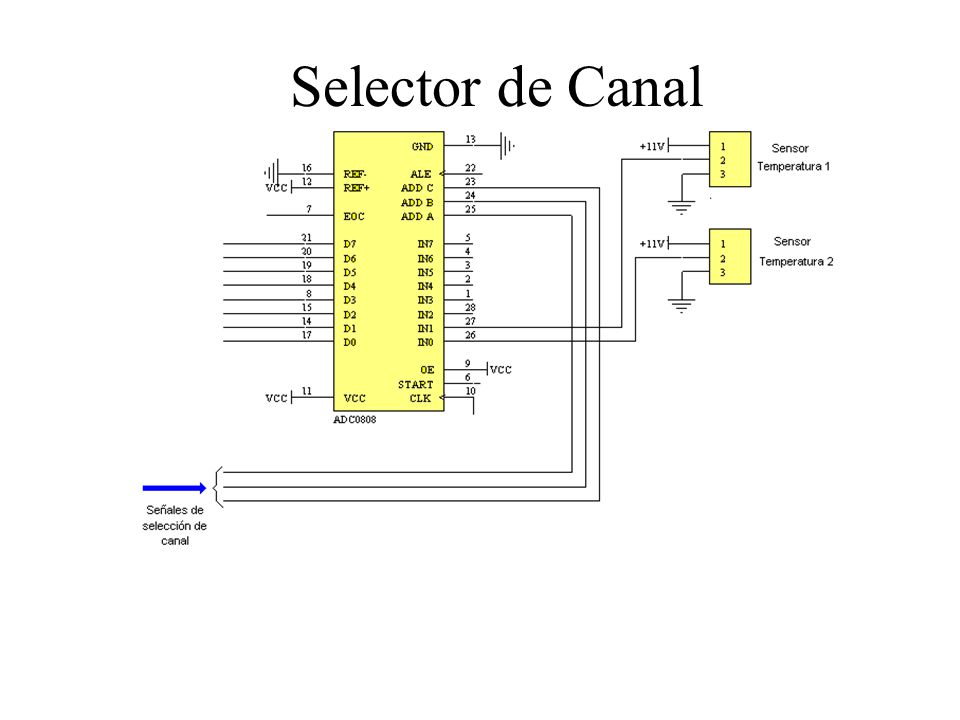

36 Selector de Canal

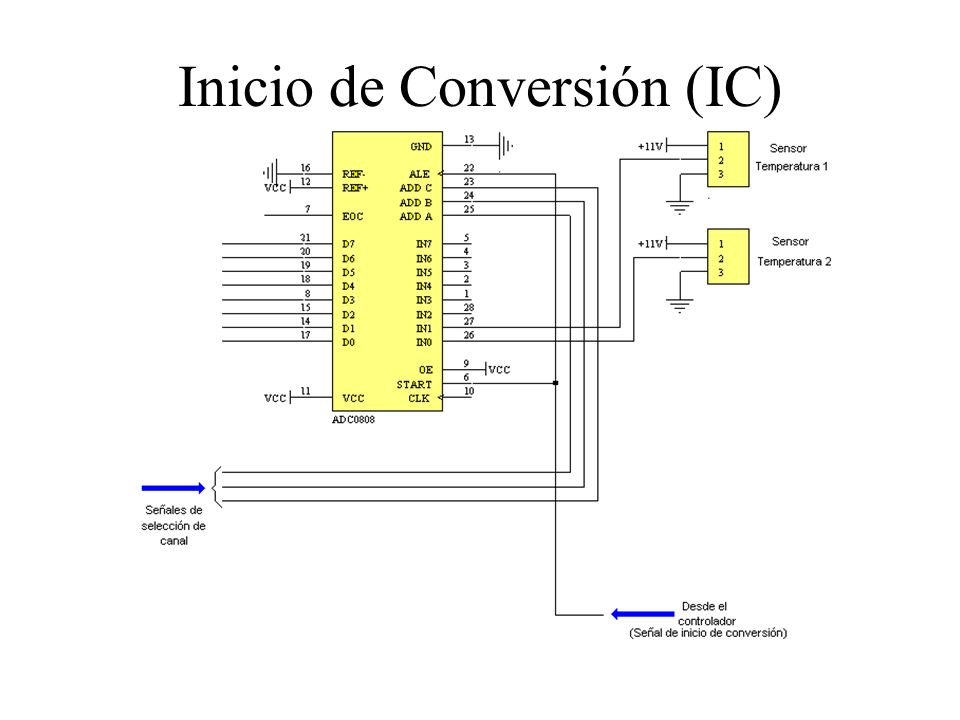

37 Inicio de Conversión (IC)

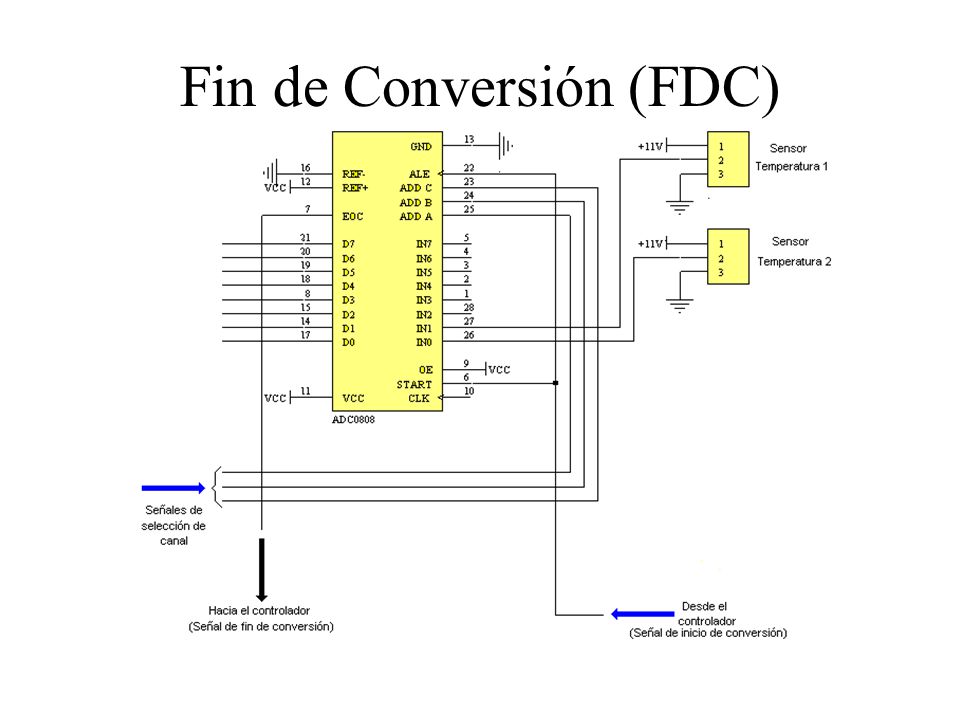

38 Fin de Conversión (FDC)

39 Señal Digitalizada

40 SMOV

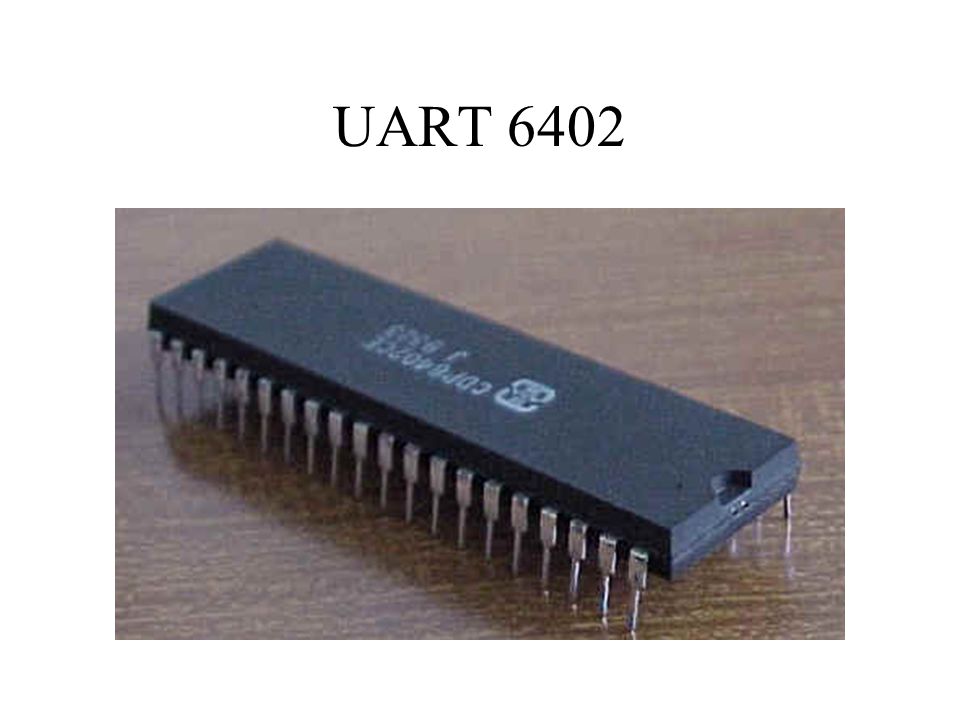

41 UART 6402

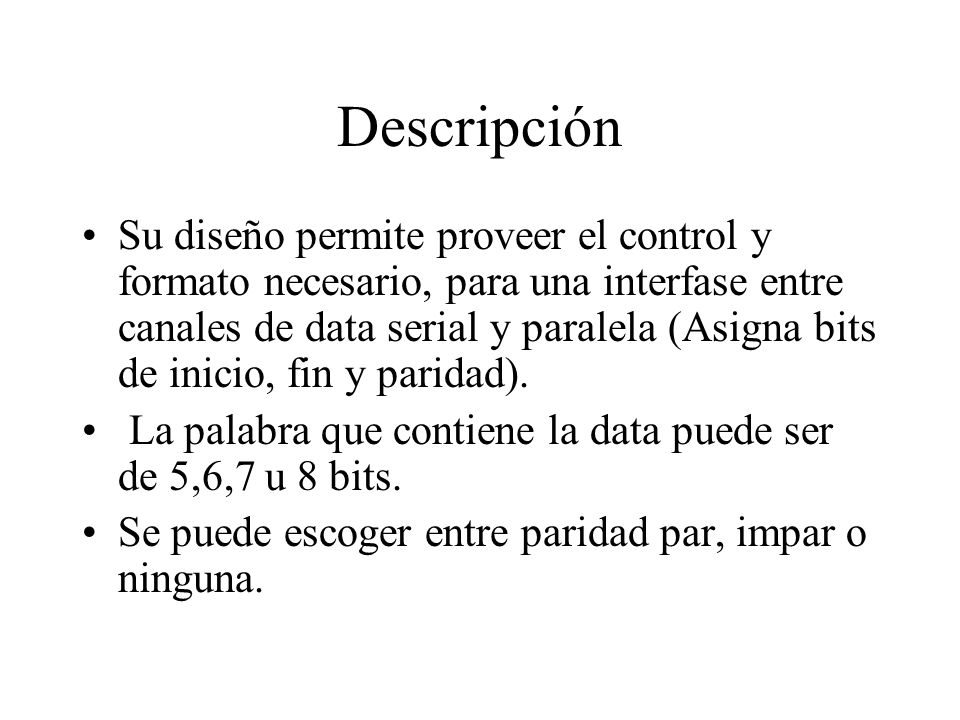

42 Descripción Su diseño permite proveer el control y formato necesario, para una interfase entre canales de data serial y paralela (Asigna bits de inicio, fin y paridad). La palabra que contiene la data puede ser de 5,6,7 u 8 bits. Se puede escoger entre paridad par, impar o ninguna.

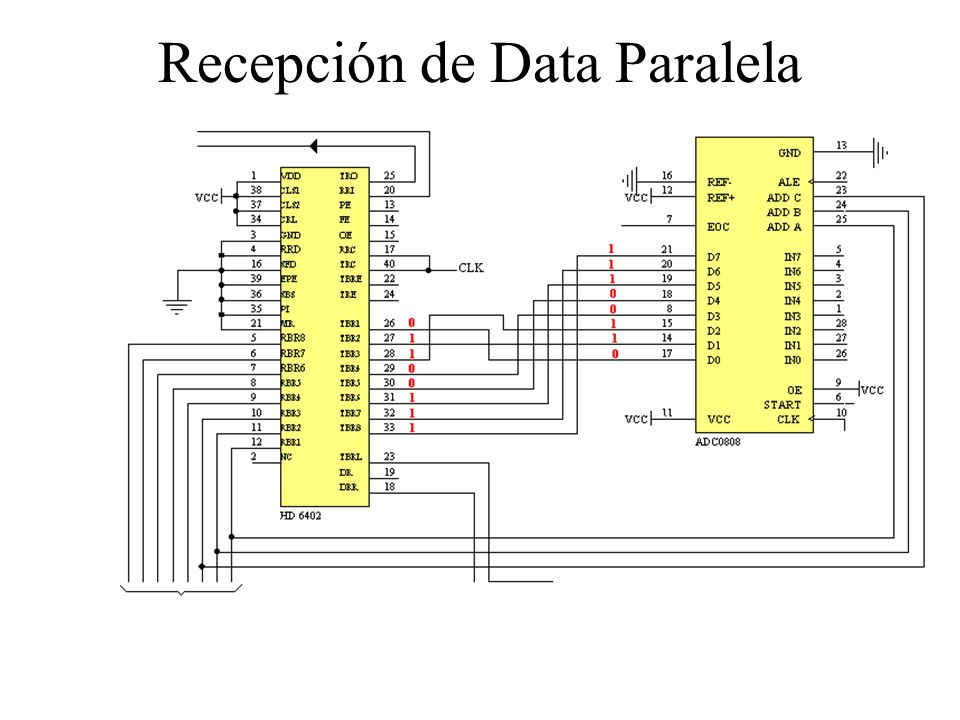

43 Recepción de Data Paralela

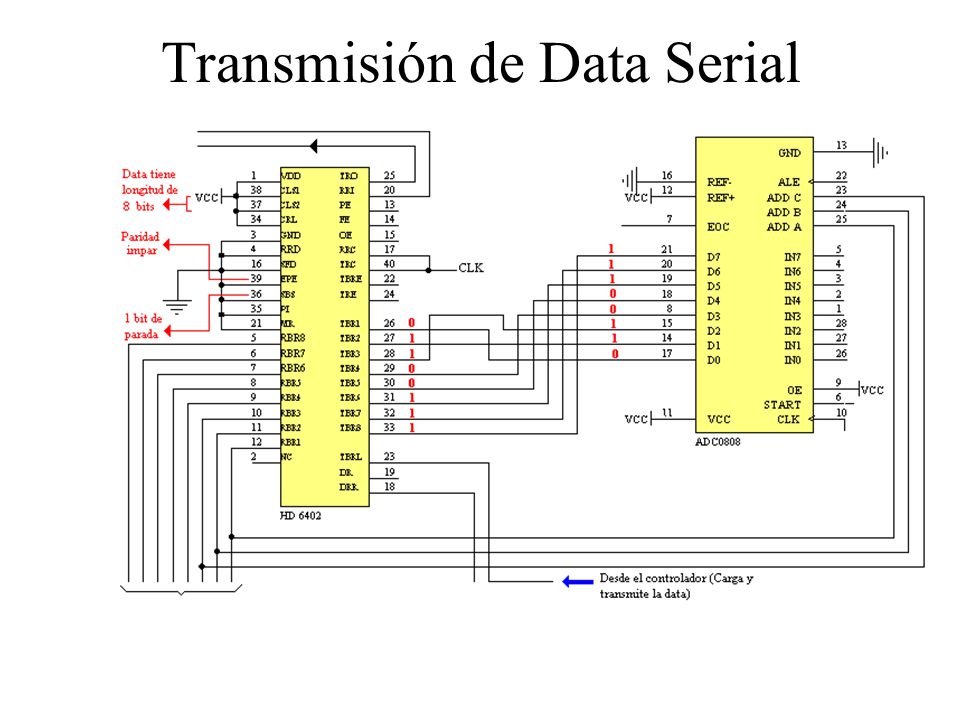

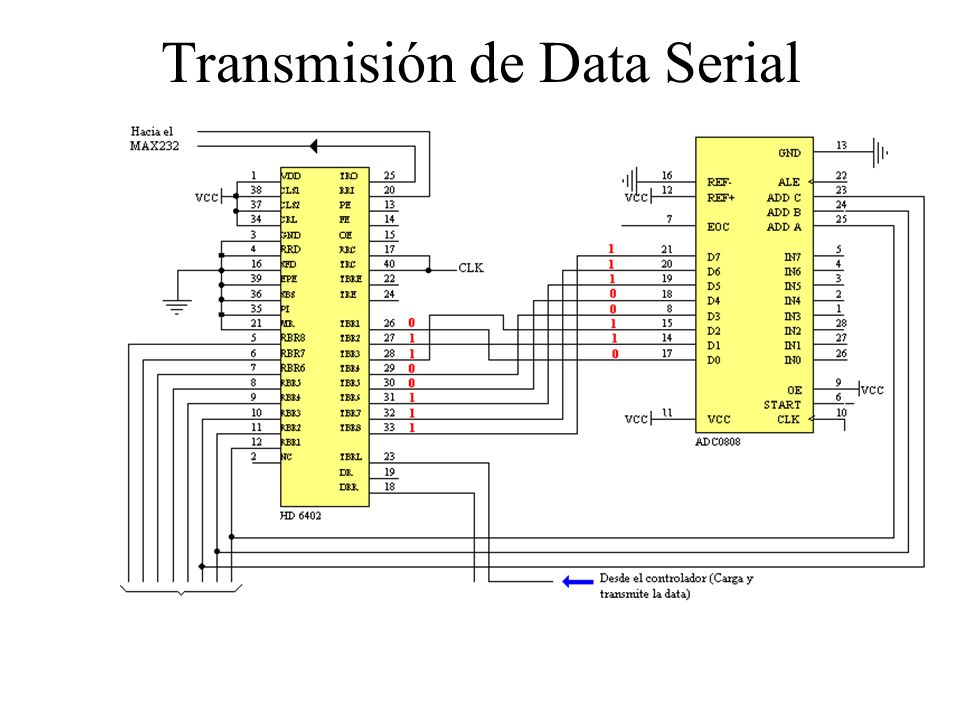

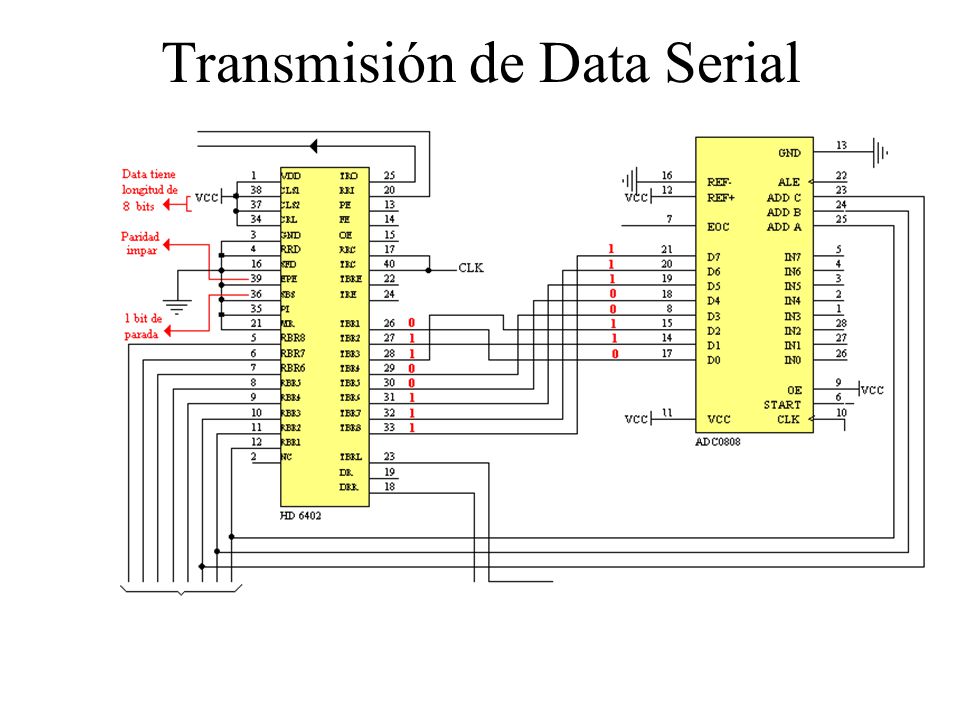

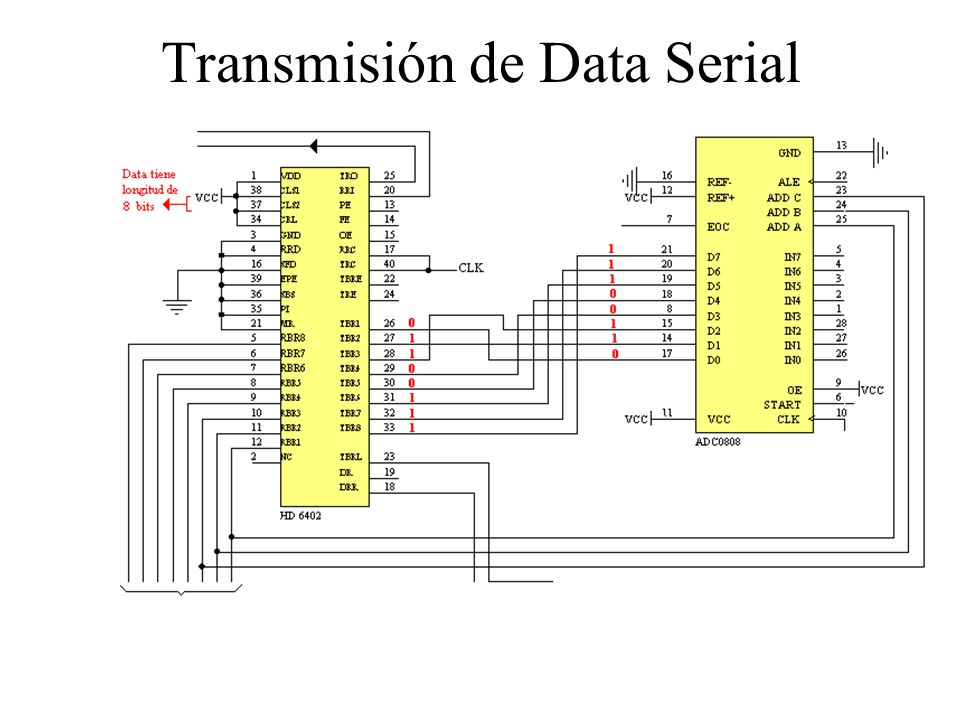

44 Transmisión de Data Serial

45 Transmisión de Data Serial

46 Transmisión de Data Serial

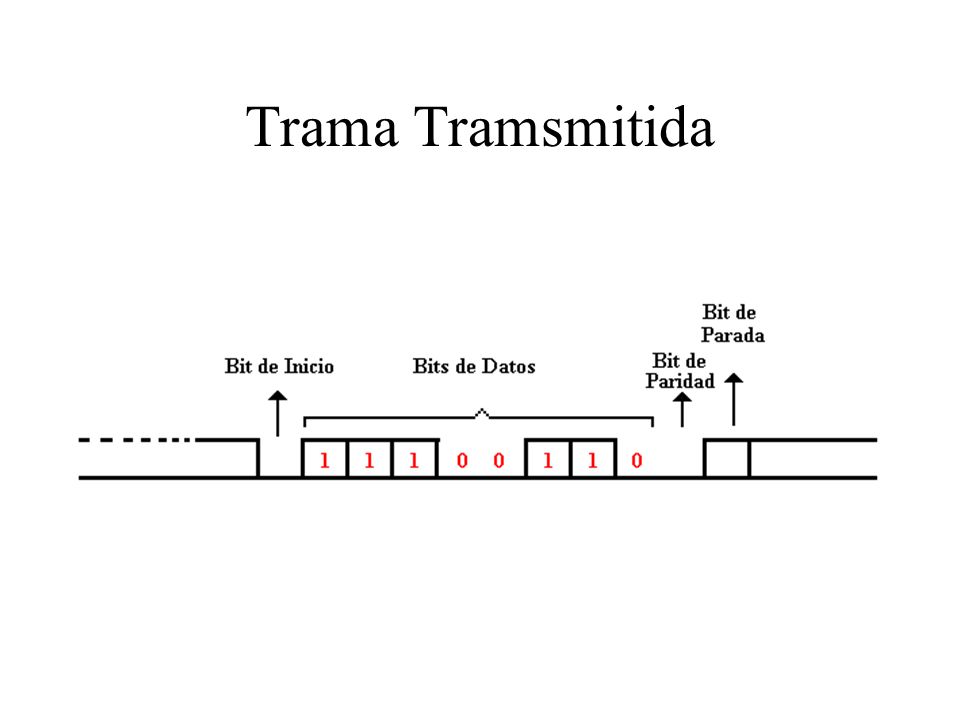

47 Trama Tramsmitida

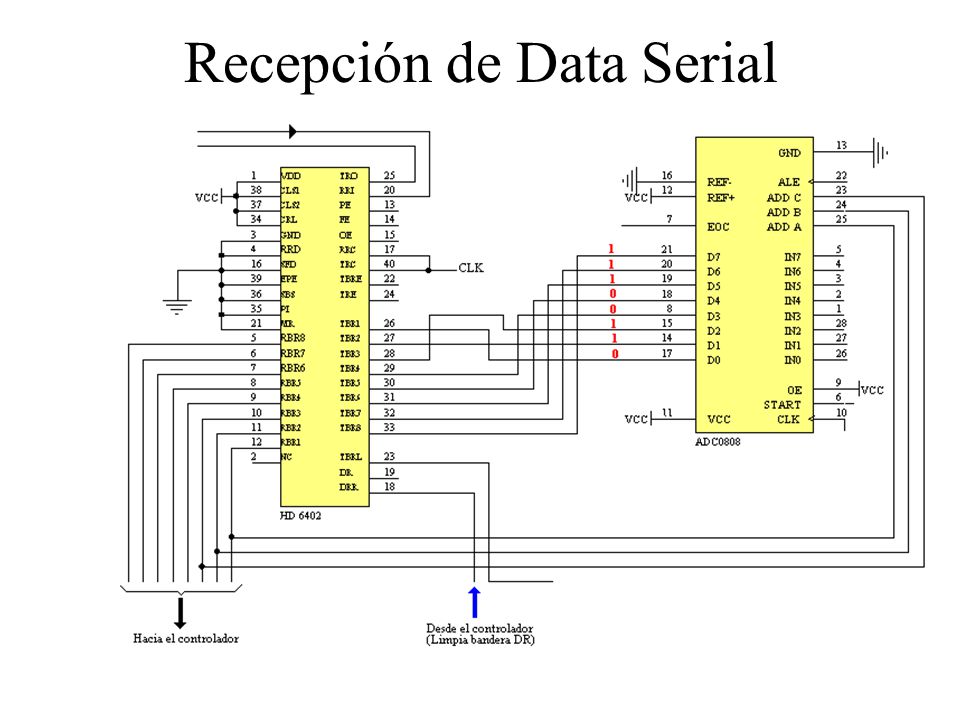

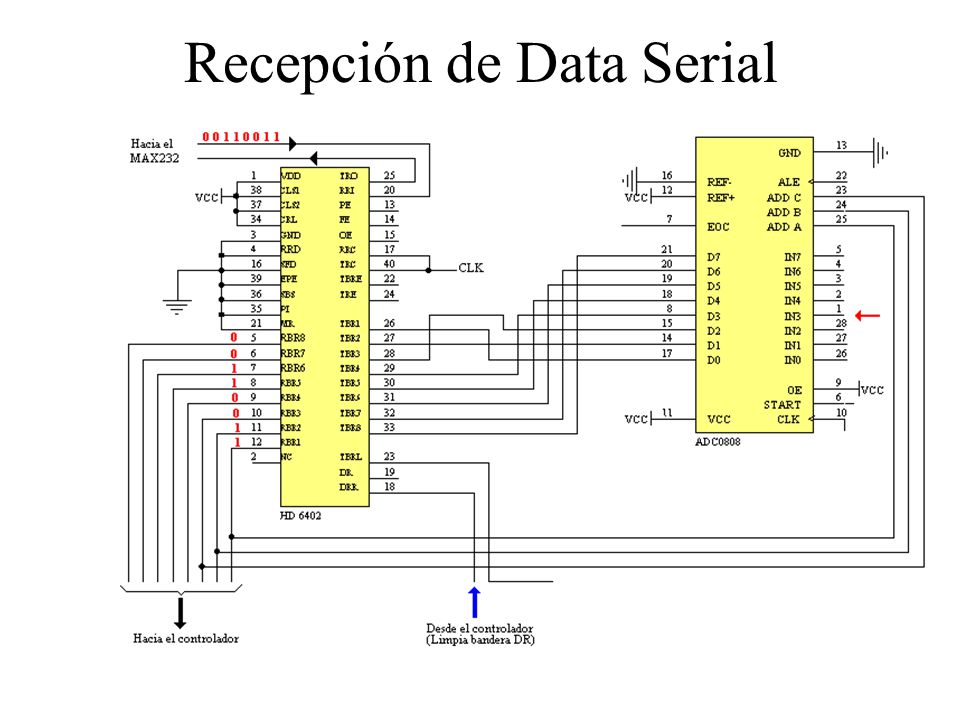

48 Recepción de Data Serial

49 SMOV

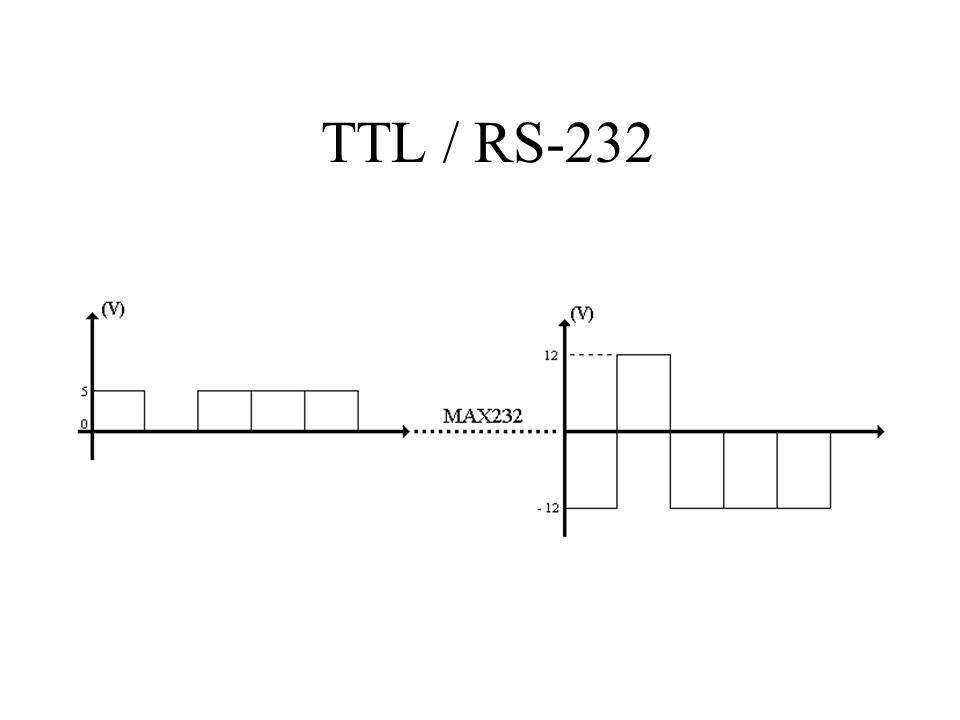

50 TTL / RS-232

51 MAX232

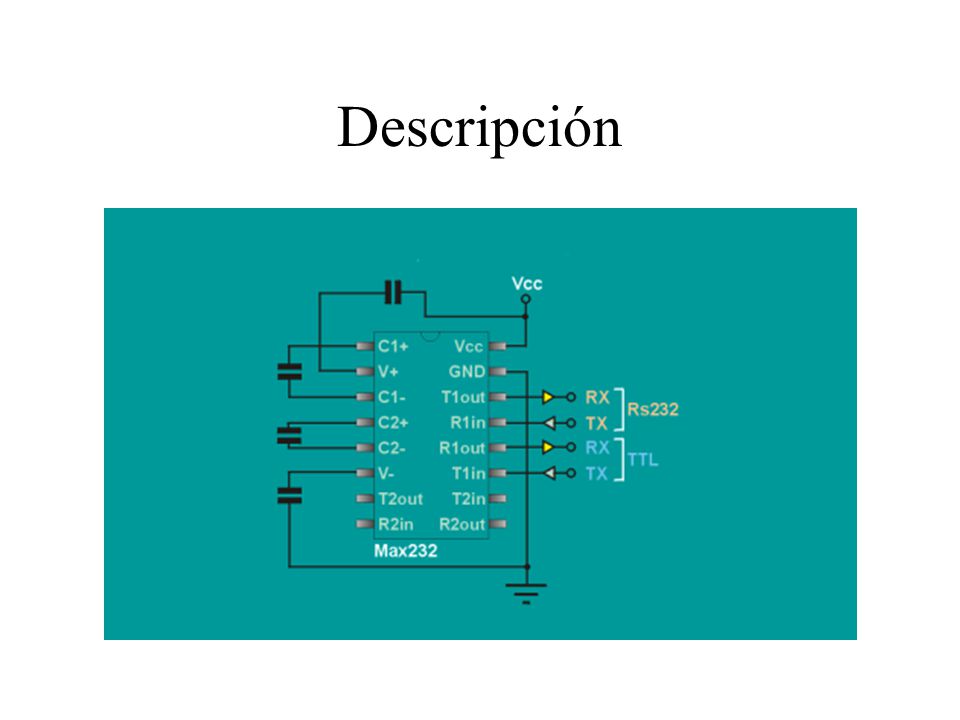

52 Descripción

53 TTL / RS-232

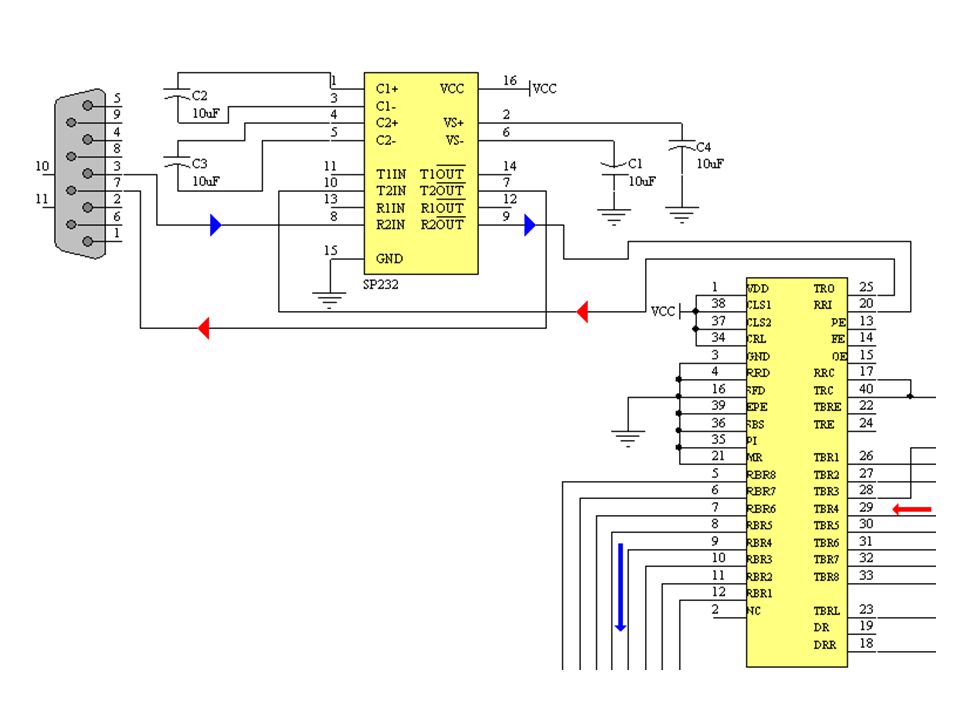

54

55 SMOV

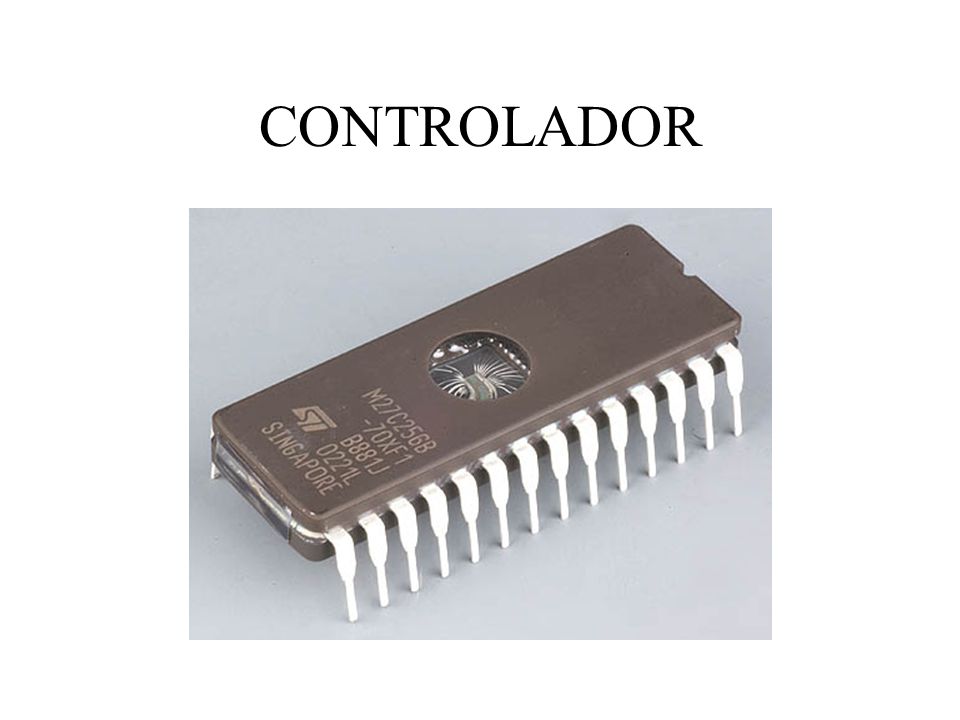

56 CONTROLADOR

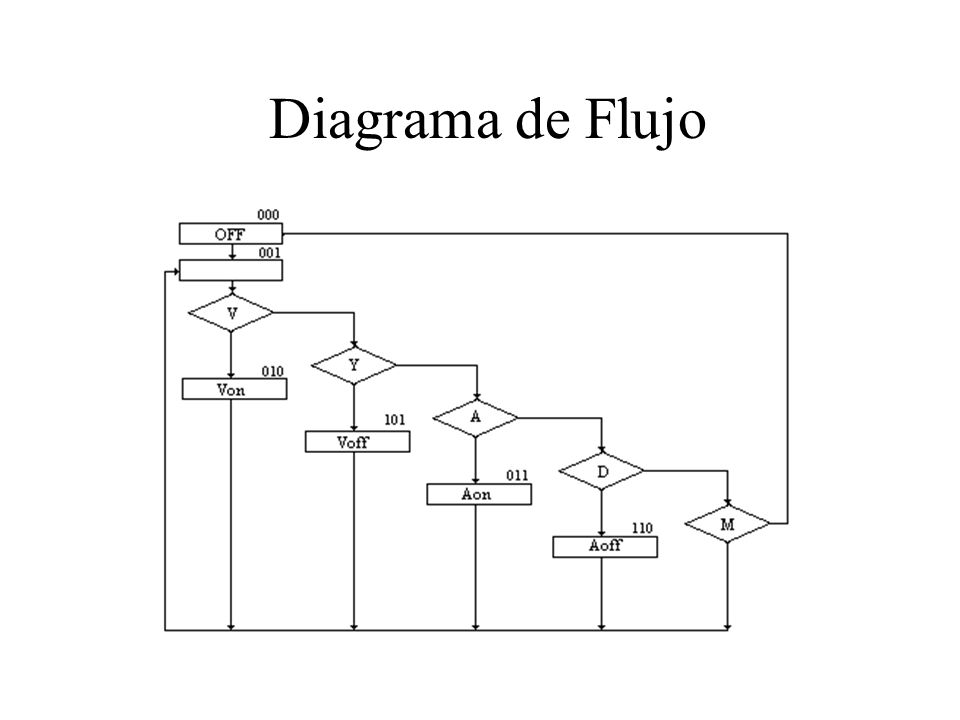

57 Diagrama de Flujo

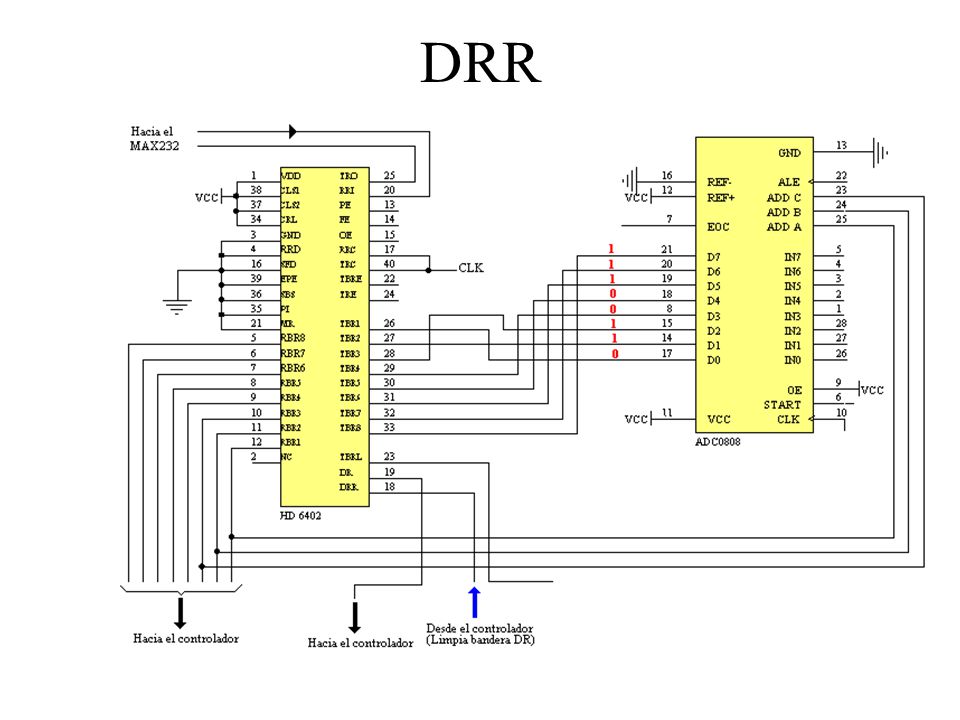

58 DRR

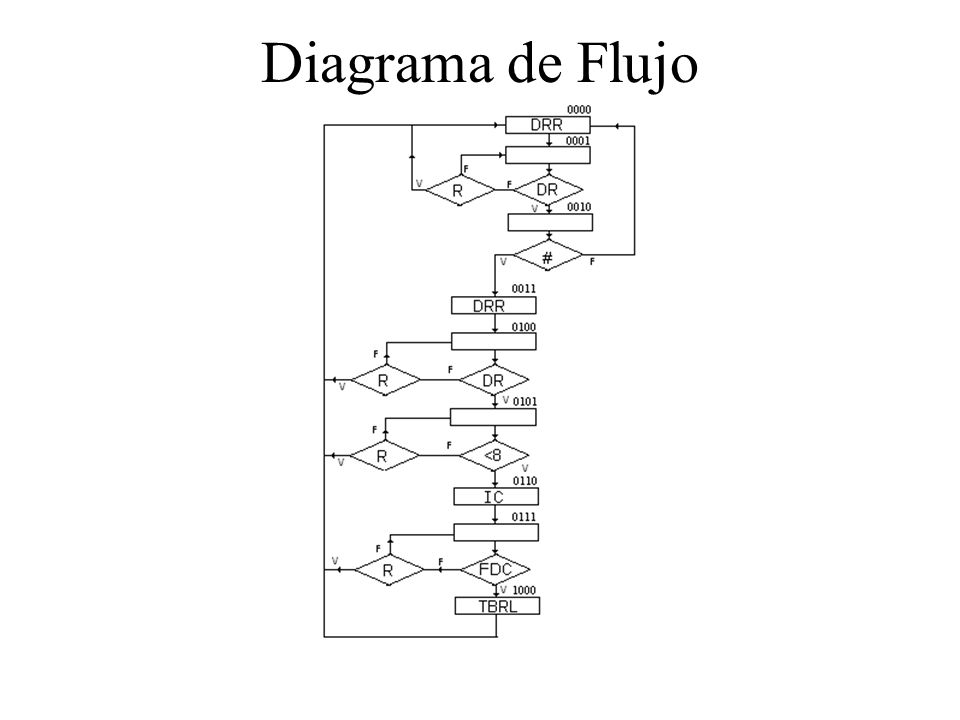

59 Diagrama de Flujo

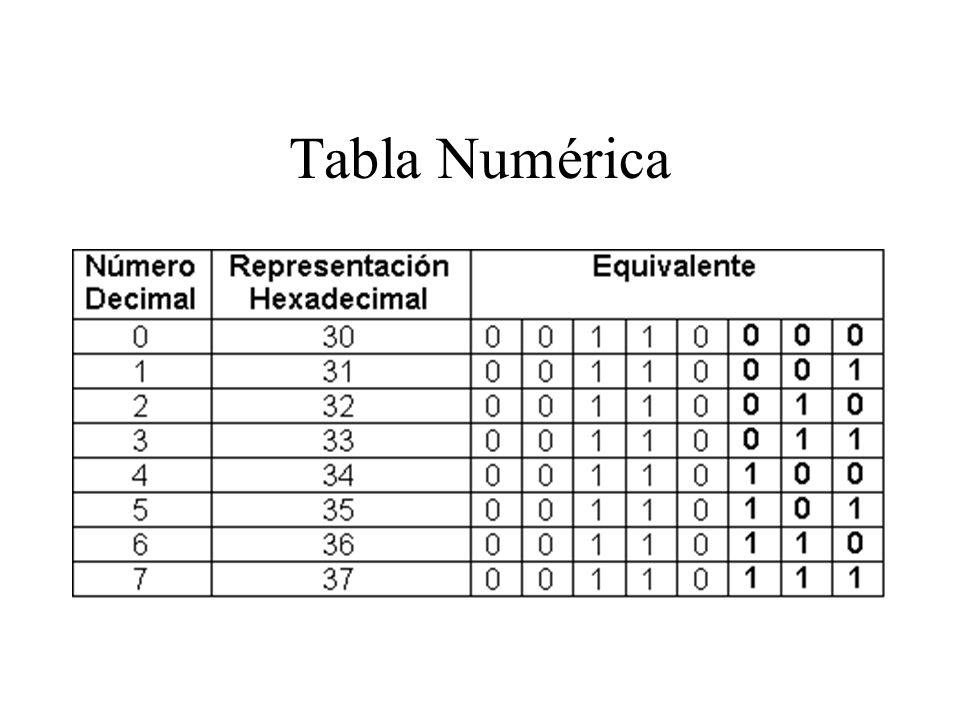

60 Tabla Numérica

61 Recepción de Data Serial

62 Diagrama de Flujo

63 Inicio de Conversión (IC)

64 Diagrama de Flujo

65 Transmisión de Data Serial

66 SMOV

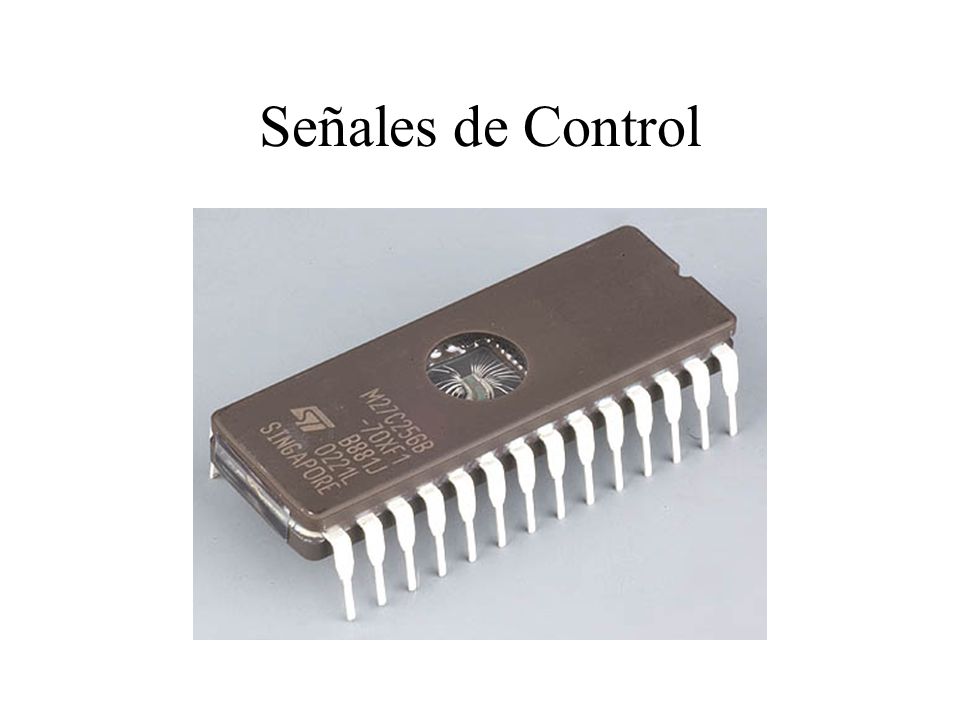

67 Señales de Control

68 Diagrama de Flujo

69

70 SMOV

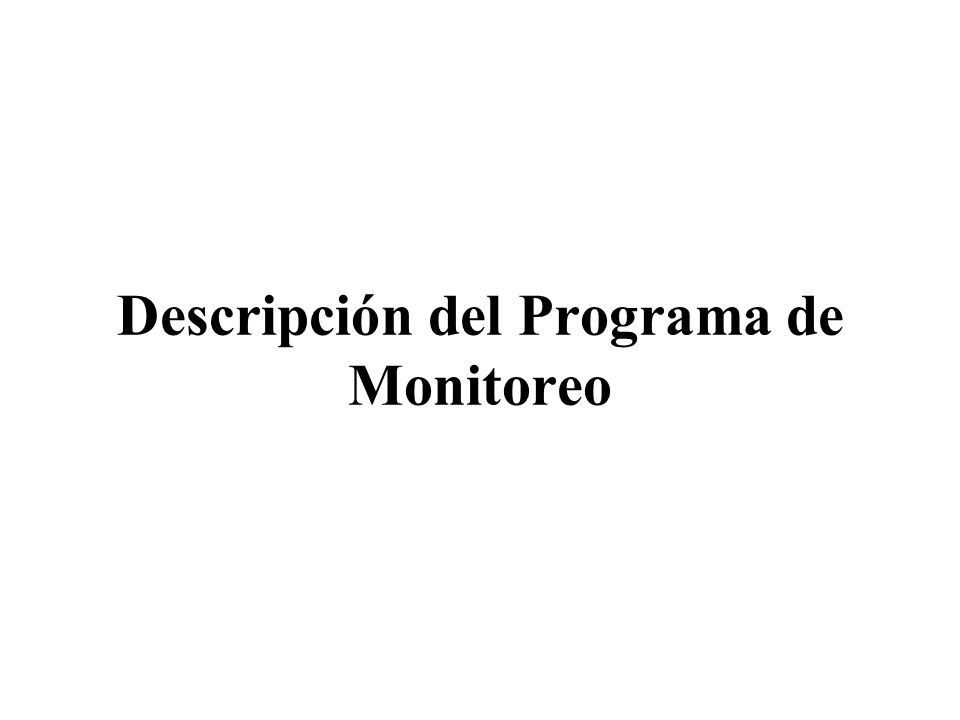

71 Descripción del Programa de Monitoreo

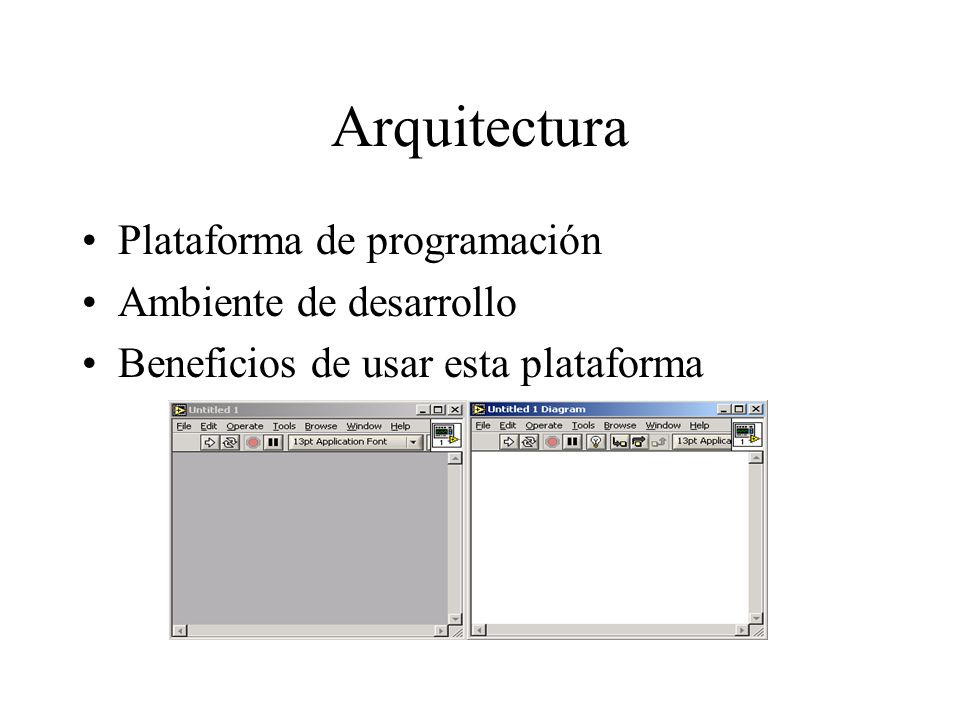

72 Arquitectura Plataforma de programación Ambiente de desarrollo
Beneficios de usar esta plataforma

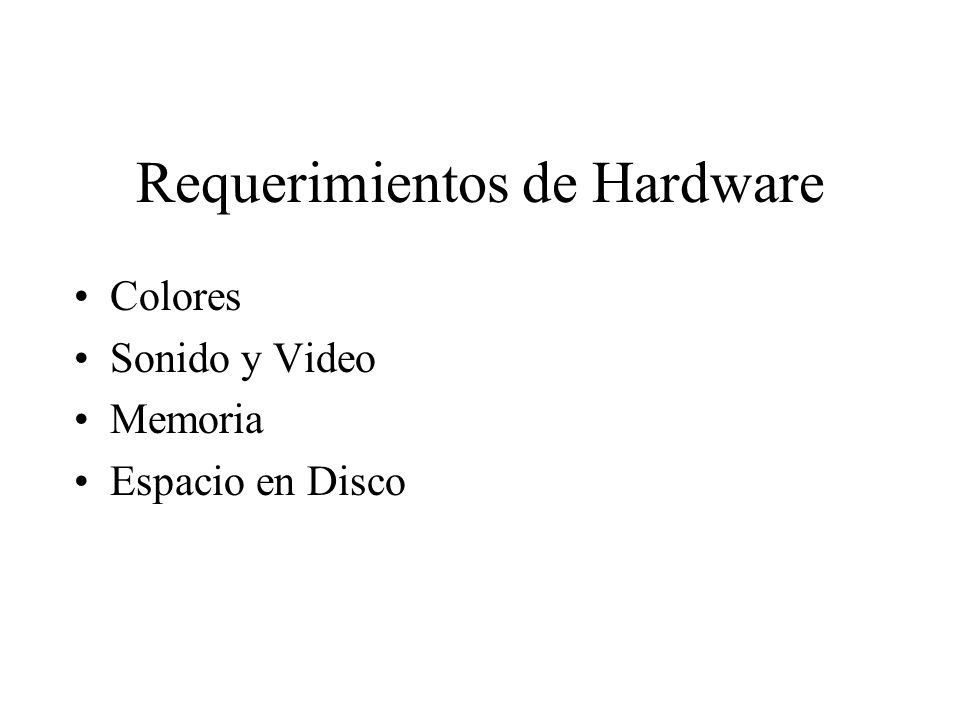

73 Requerimientos de Hardware
Colores Sonido y Video Memoria Espacio en Disco

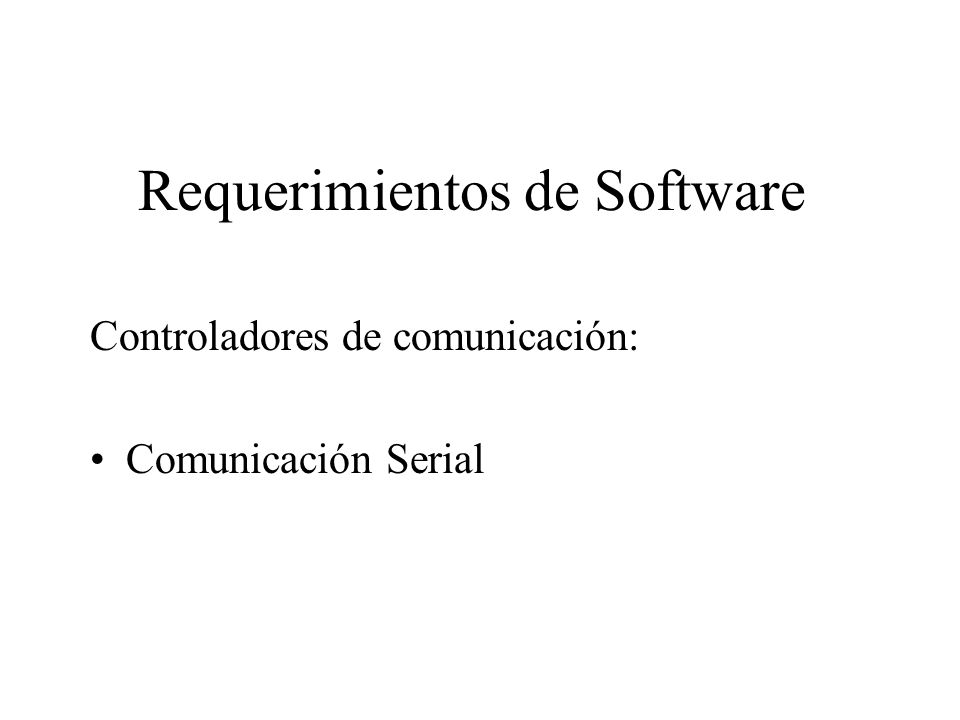

74 Requerimientos de Software
Controladores de comunicación: Comunicación Serial

75 Funciones del Panel Frontal
Funcionar como interfaz de operación Facilitar la operación para los usuarios.

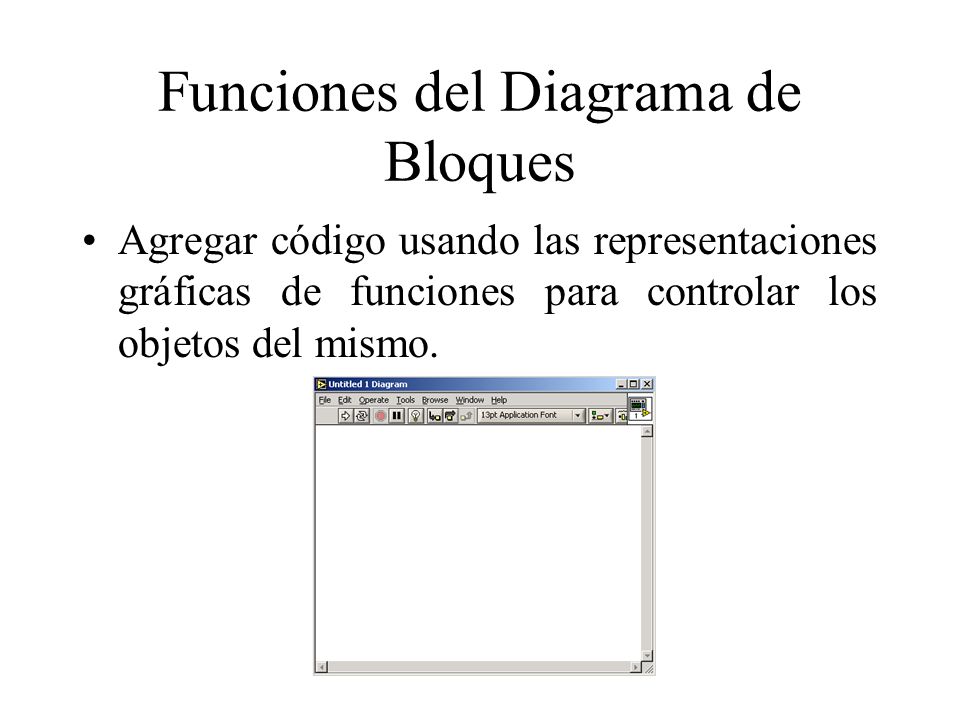

76 Funciones del Diagrama de Bloques
Agregar código usando las representaciones gráficas de funciones para controlar los objetos del mismo.

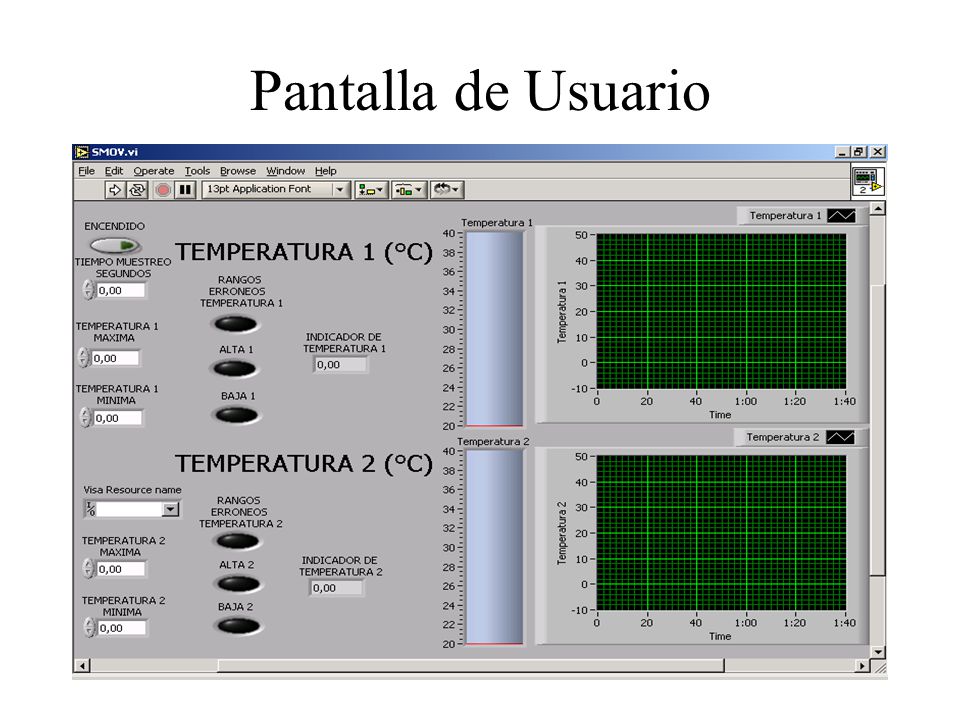

77 Pantalla de Usuario

78 Objetivo Controlar las variables en piscinas camaroneras mediante una interfaz gráfica que permita al usuario interactuar con el programa de una manera sencilla y presentar los resultados del proceso.

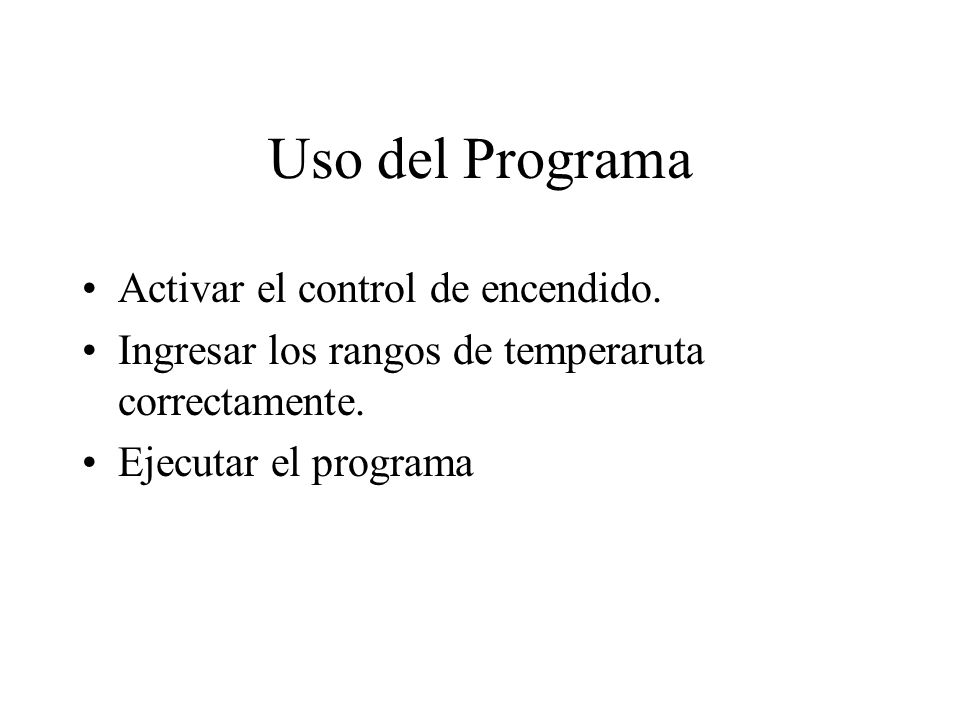

79 Uso del Programa Activar el control de encendido.
Ingresar los rangos de temperaruta correctamente. Ejecutar el programa

80 Descripción de los Datos y Botones
De Entrada: Nombre del Recurso de Visa Encendido Tiempo de Muestreo en Seg. Temperatura 1 Máxima Temperatura 1 Mínima Temperatura 2 Máxima Temperatura 2 Mínima

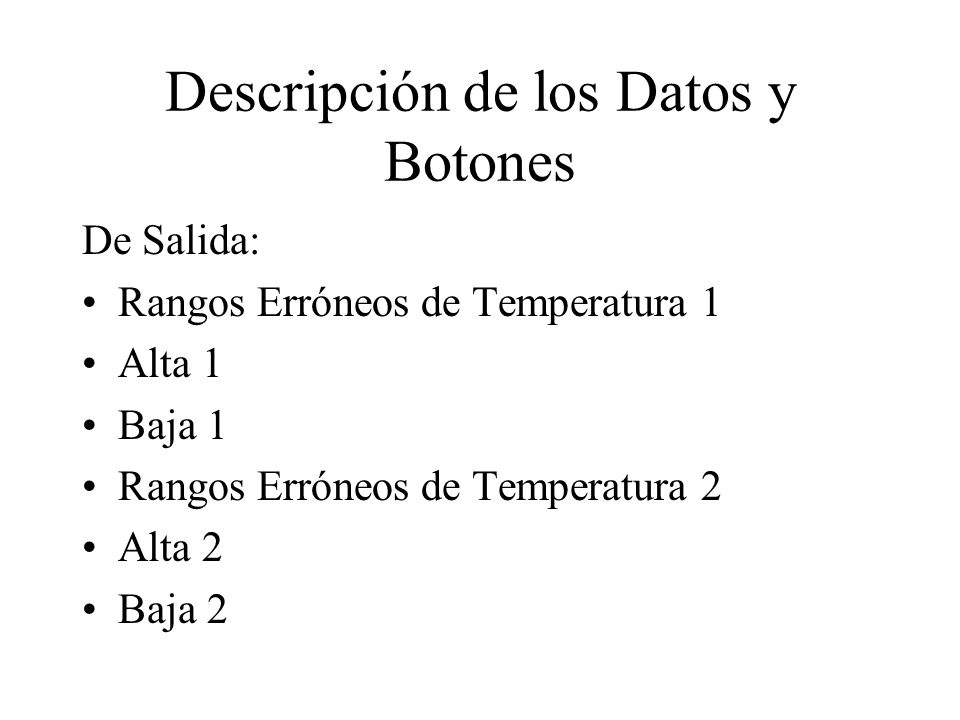

81 Descripción de los Datos y Botones

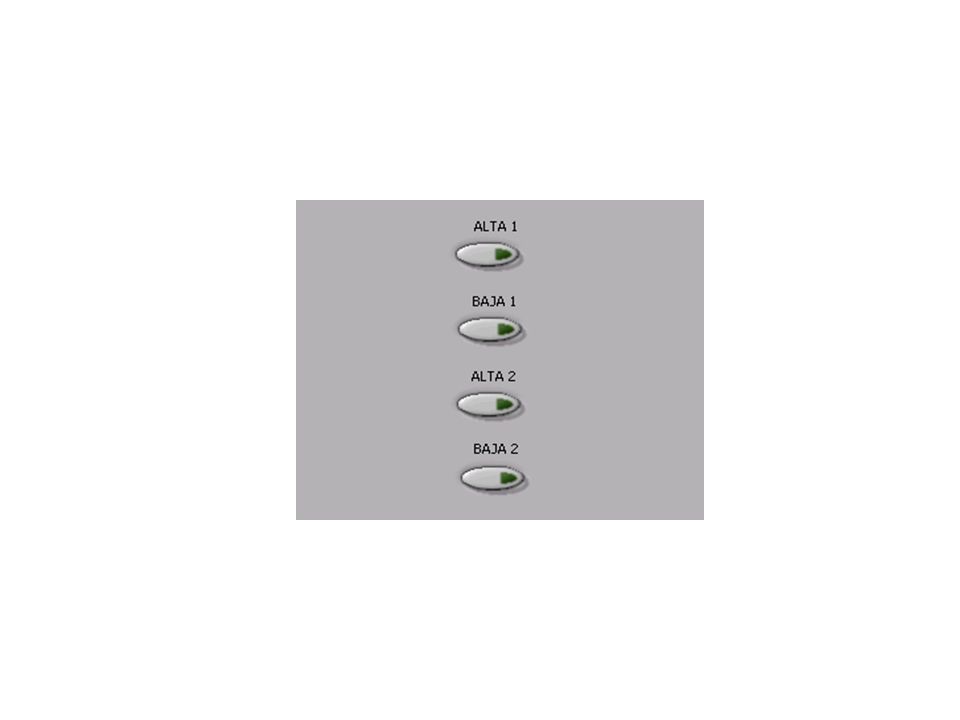

De Salida: Rangos Erróneos de Temperatura 1 Alta 1 Baja 1 Rangos Erróneos de Temperatura 2 Alta 2 Baja 2

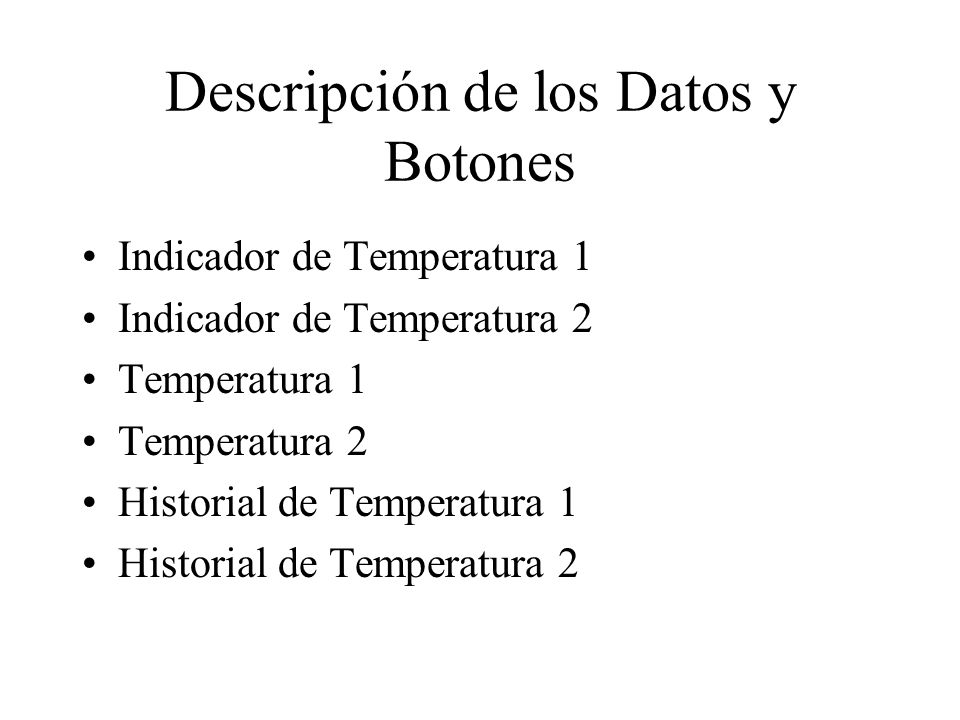

82 Descripción de los Datos y Botones
Indicador de Temperatura 1 Indicador de Temperatura 2 Temperatura 1 Temperatura 2 Historial de Temperatura 1 Historial de Temperatura 2

83

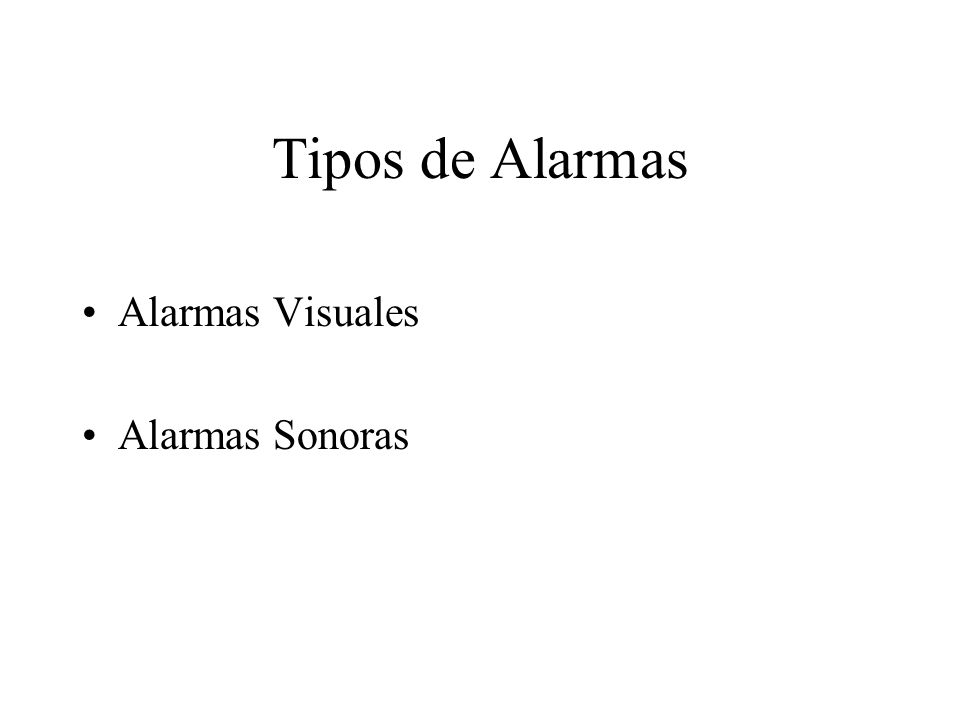

84 Tipos de Alarmas Alarmas Visuales Alarmas Sonoras

85 Rutina Principal

86

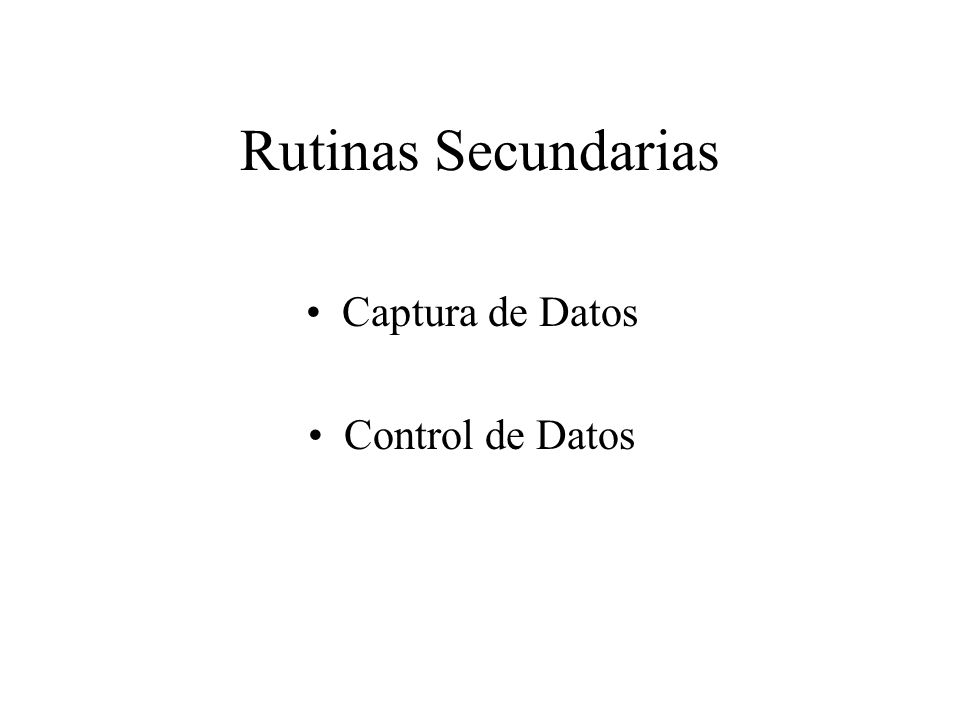

87 Rutinas Secundarias Captura de Datos Control de Datos

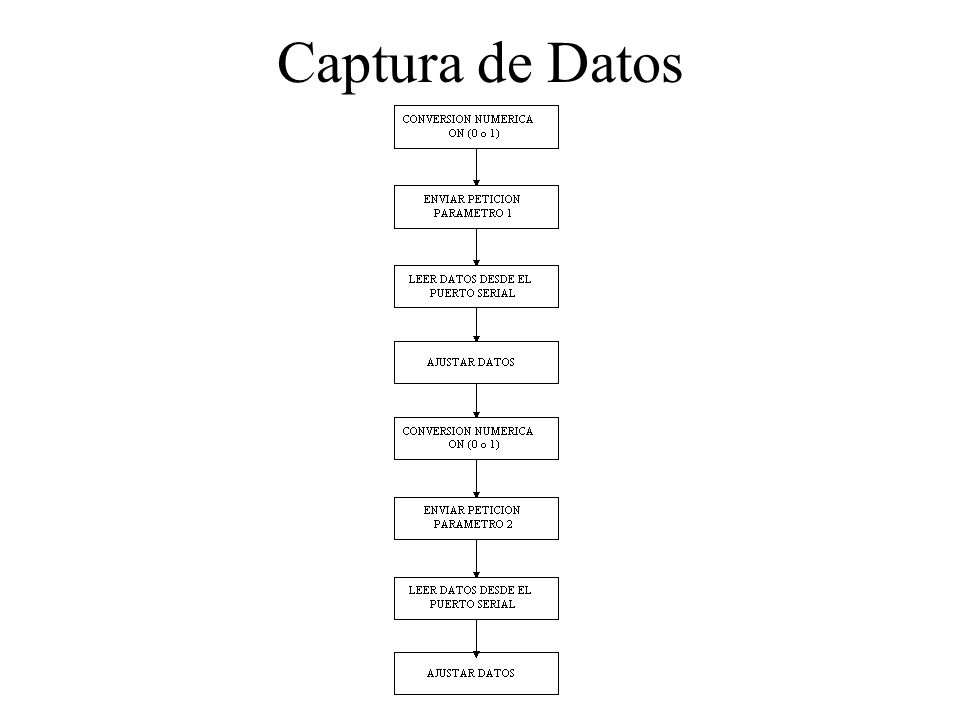

88 Captura de Datos

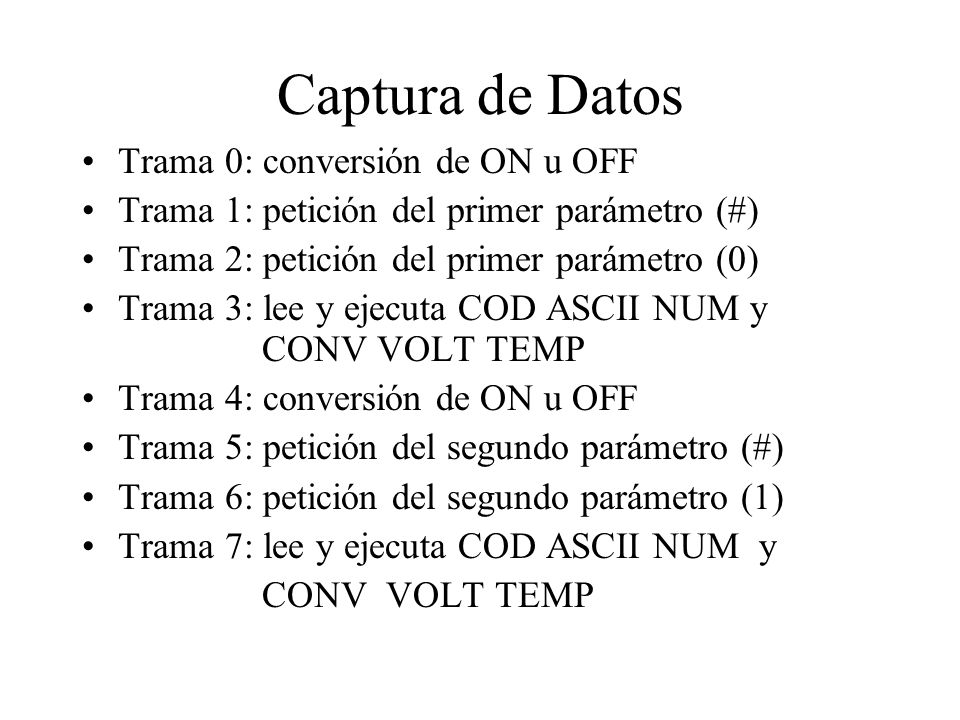

89 Captura de Datos Trama 0: conversión de ON u OFF
Trama 1: petición del primer parámetro (#) Trama 2: petición del primer parámetro (0) Trama 3: lee y ejecuta COD ASCII NUM y CONV VOLT TEMP Trama 4: conversión de ON u OFF Trama 5: petición del segundo parámetro (#) Trama 6: petición del segundo parámetro (1) Trama 7: lee y ejecuta COD ASCII NUM y CONV VOLT TEMP

90

91

92

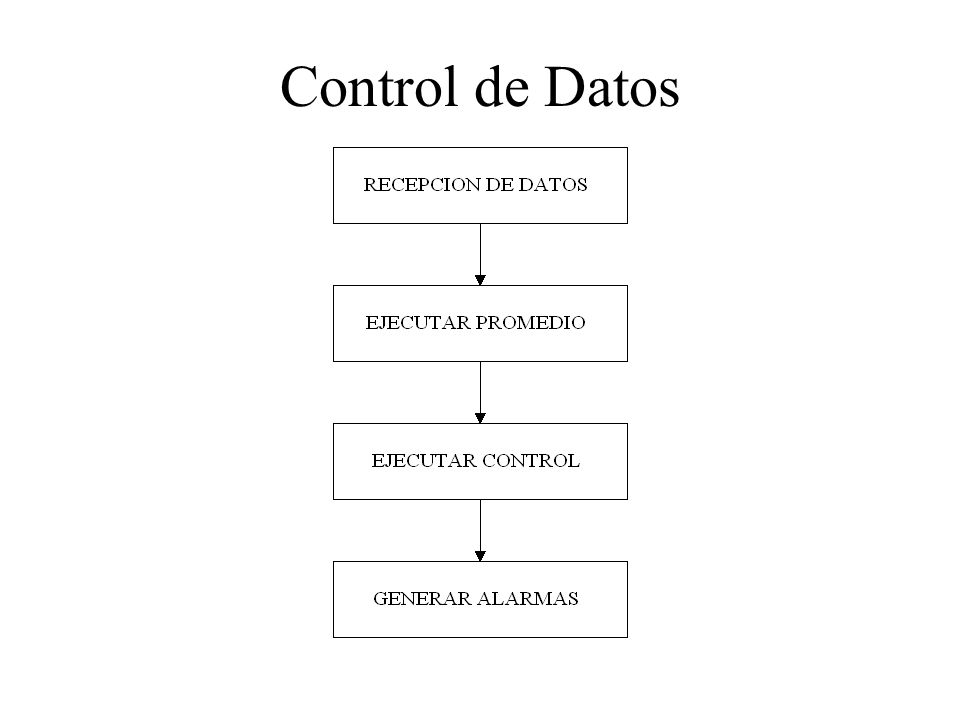

93 Control de Datos

94 Control de Datos Trama 0: ejecuta “PROM LEIDO”.
Trama 1: ejecuta “TEMP 1” y “TEMP 2” simultáneamente. Trama 2: se generan las señales de control.

95

96

97

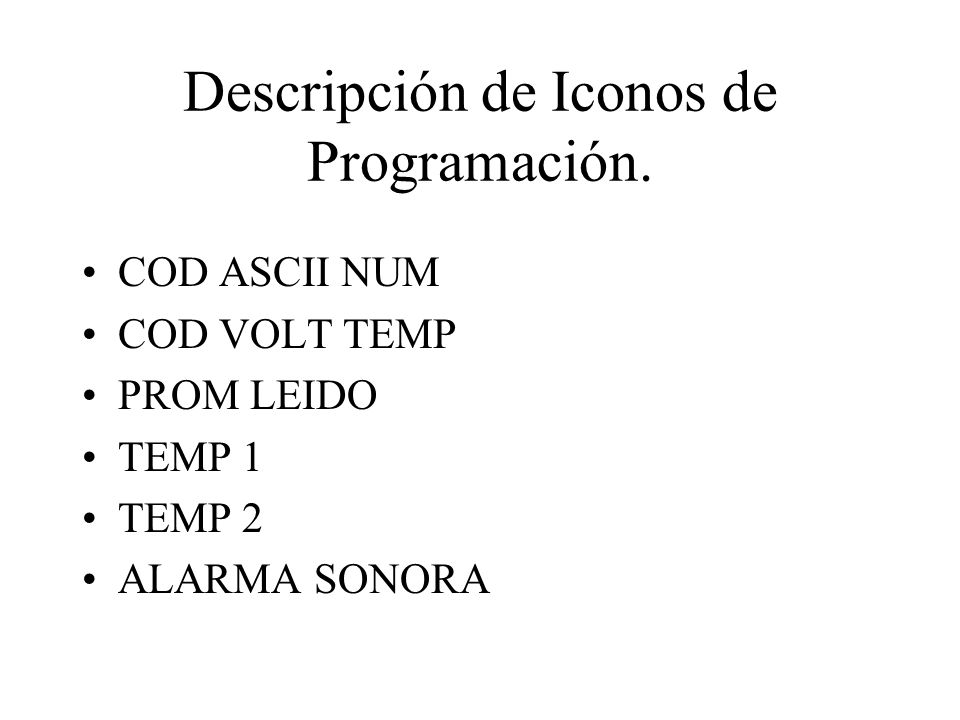

98 Descripción de Iconos de Programación.
COD ASCII NUM COD VOLT TEMP PROM LEIDO TEMP 1 TEMP 2 ALARMA SONORA

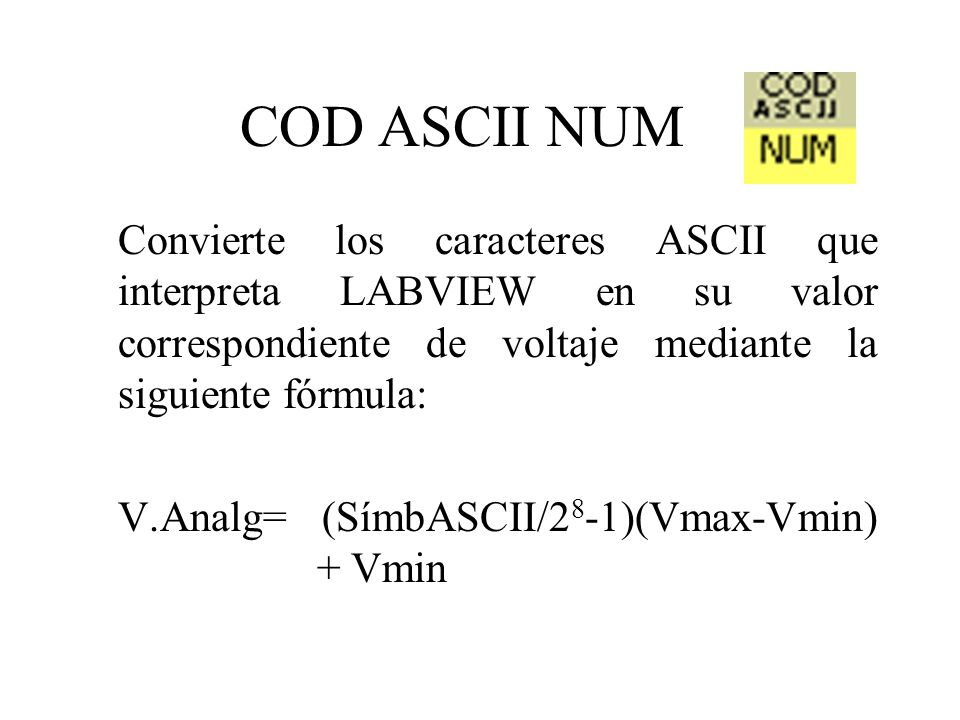

99 COD ASCII NUM Convierte los caracteres ASCII que interpreta LABVIEW en su valor correspondiente de voltaje mediante la siguiente fórmula: V.Analg= (SímbASCII/28-1)(Vmax-Vmin) Vmin

100

101

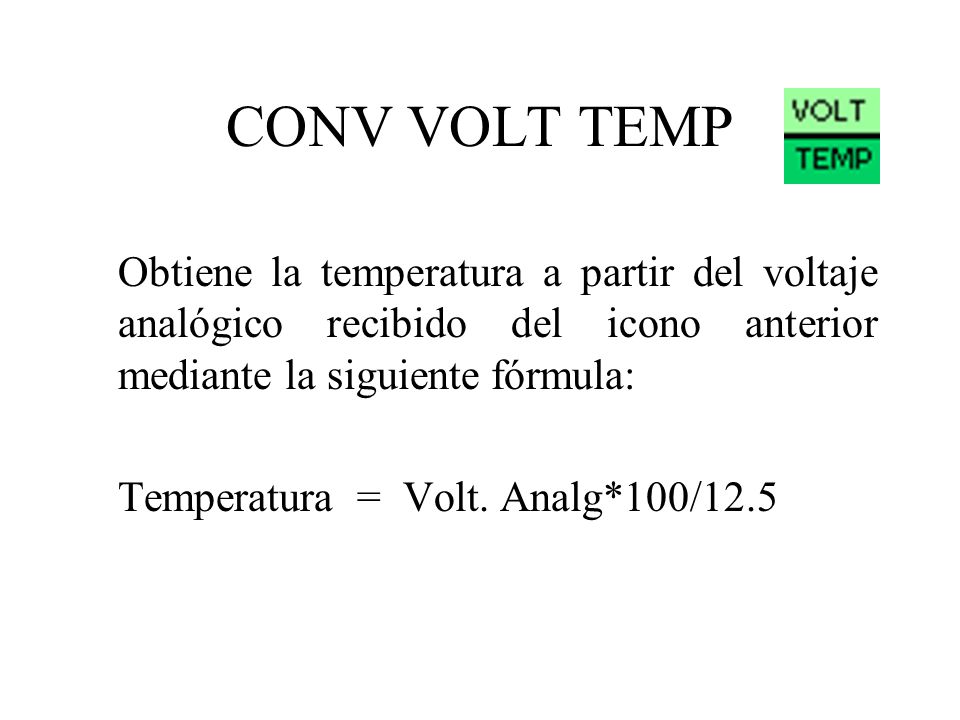

102 CONV VOLT TEMP Obtiene la temperatura a partir del voltaje analógico recibido del icono anterior mediante la siguiente fórmula: Temperatura = Volt. Analg*100/12.5

103

104

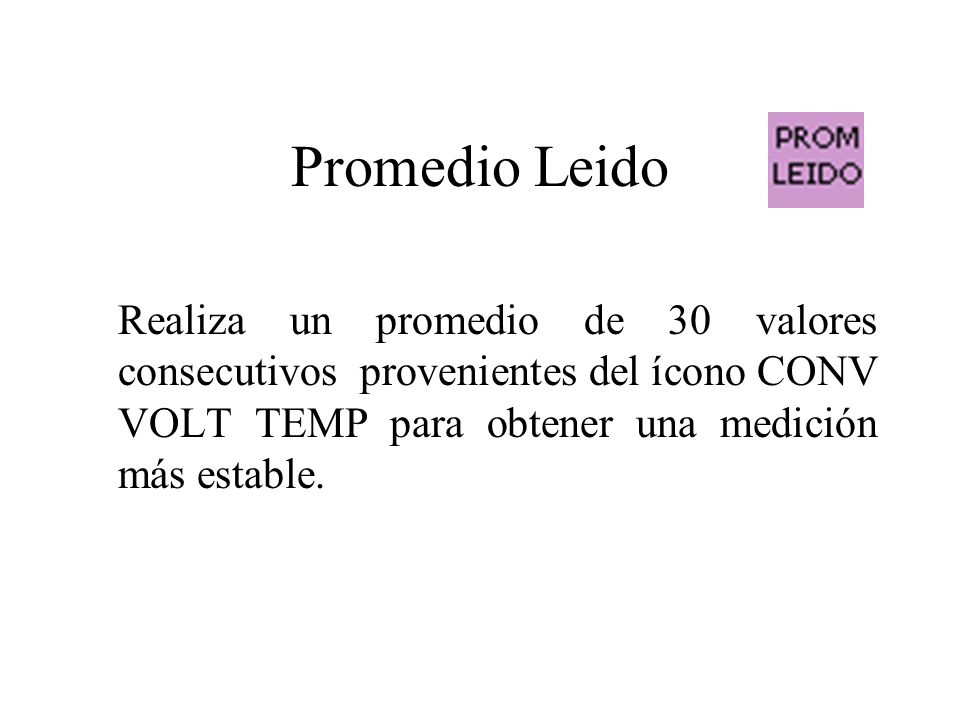

105 Promedio Leido Realiza un promedio de 30 valores consecutivos provenientes del ícono CONV VOLT TEMP para obtener una medición más estable.

106

107

108

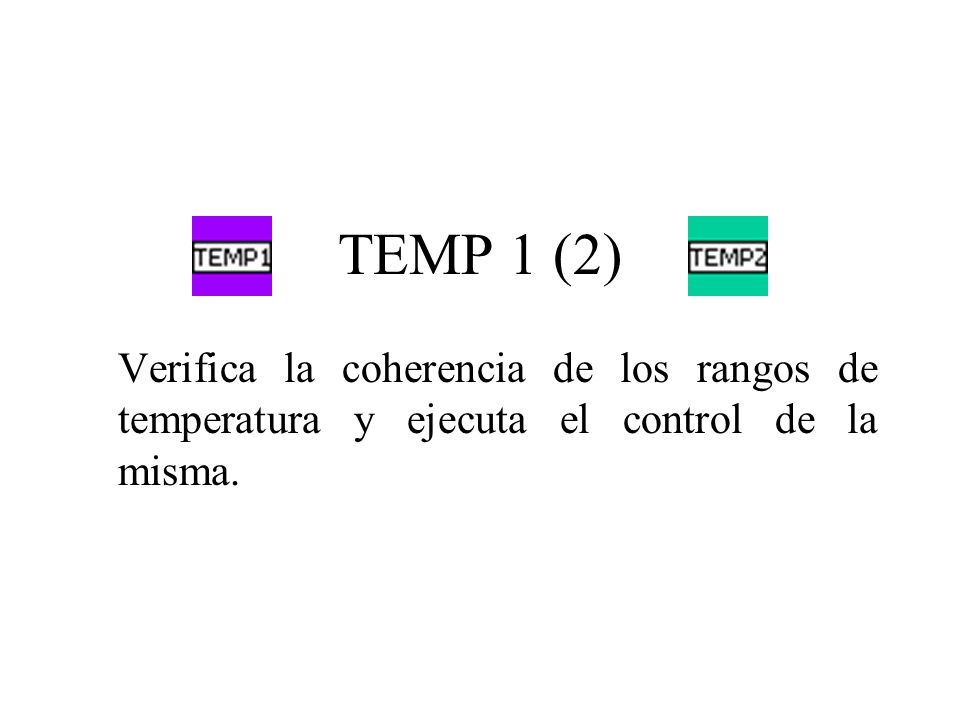

109 TEMP 1 (2) Verifica la coherencia de los rangos de temperatura y ejecuta el control de la misma.

110

111

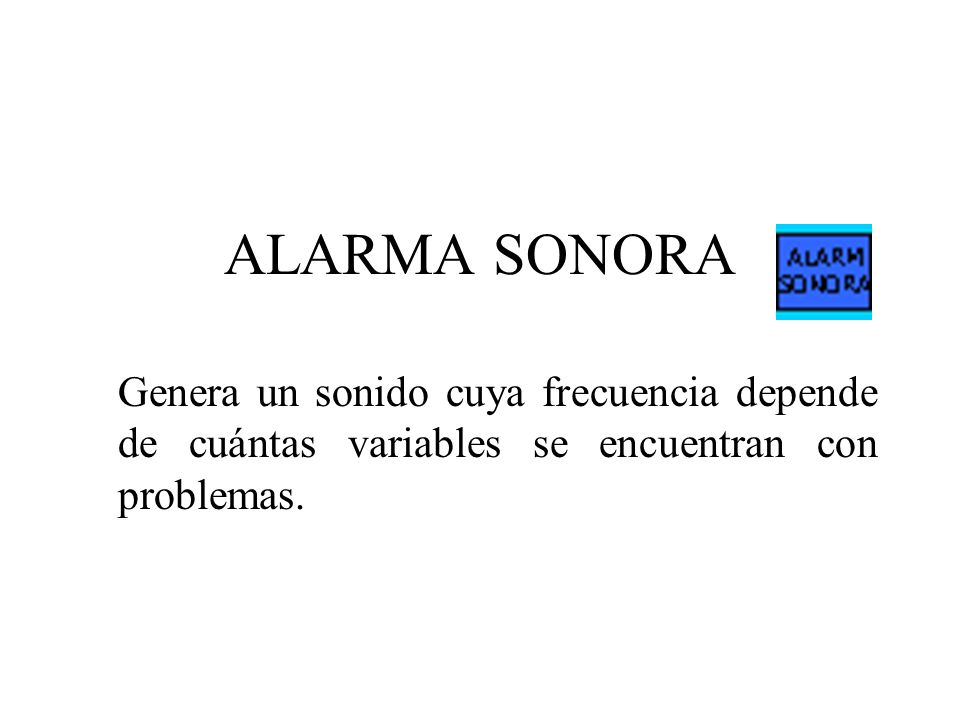

112 ALARMA SONORA Genera un sonido cuya frecuencia depende de cuántas variables se encuentran con problemas.

113

114

115

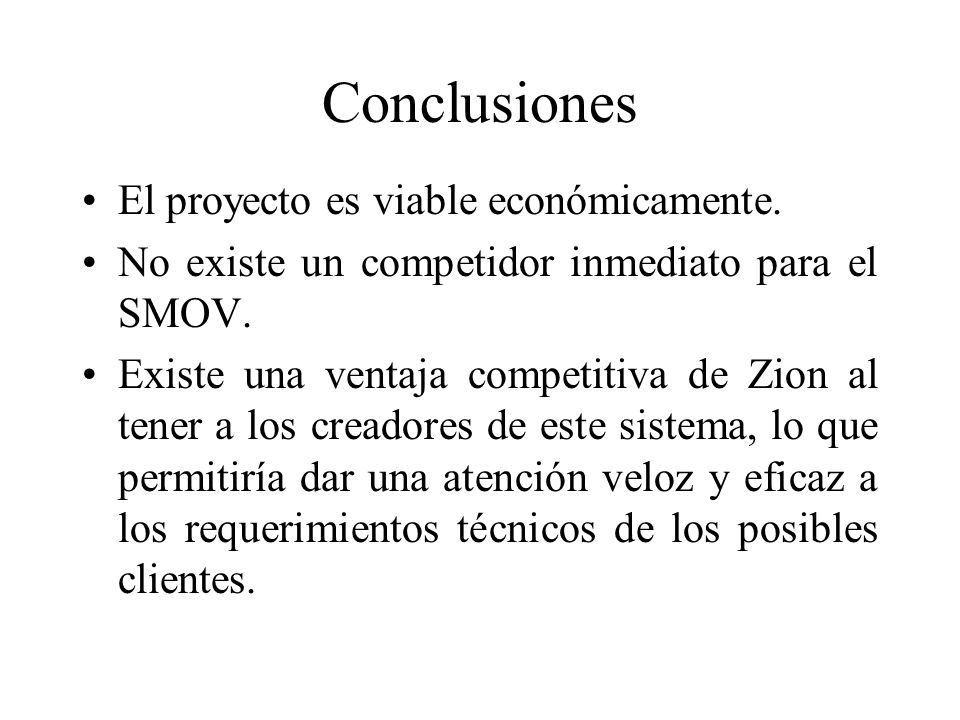

116 Conclusiones El proyecto es viable económicamente.
No existe un competidor inmediato para el SMOV. Existe una ventaja competitiva de Zion al tener a los creadores de este sistema, lo que permitiría dar una atención veloz y eficaz a los requerimientos técnicos de los posibles clientes.

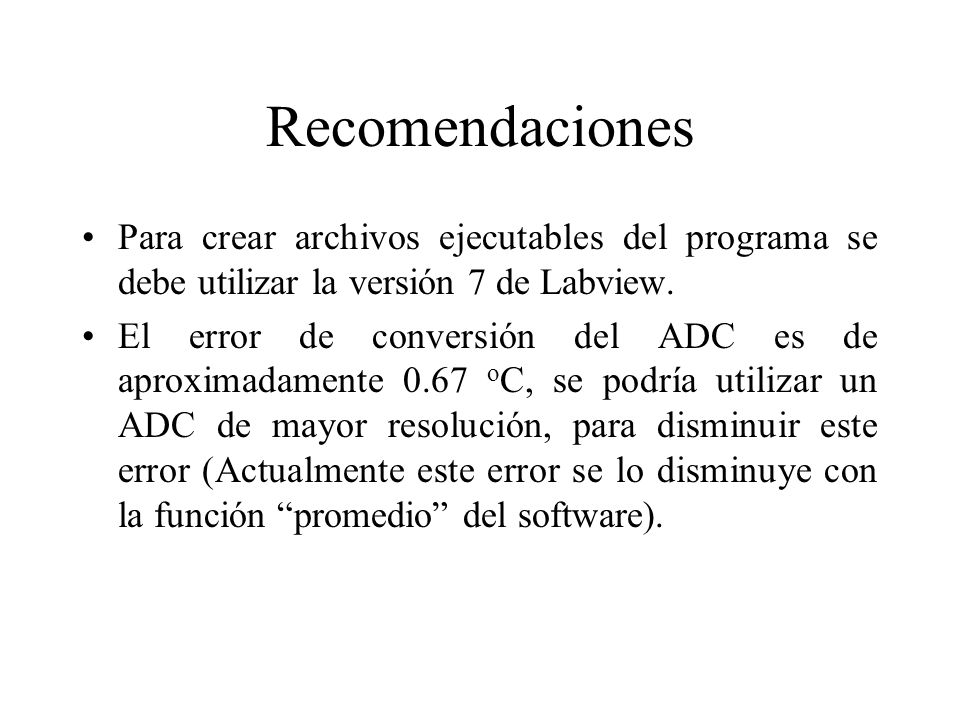

117 Recomendaciones Para crear archivos ejecutables del programa se debe utilizar la versión 7 de Labview. El error de conversión del ADC es de aproximadamente 0.67 oC, se podría utilizar un ADC de mayor resolución, para disminuir este error (Actualmente este error se lo disminuye con la función “promedio” del software).
