1 GEOCODER HYPACK 2013 1

2 GEOCODER Desarrollado por el Dr. Luciano Fonseca, anteriormente de UNH-CCOM Licenciado como una característica estándar en HYPACK® Cree mosaicos desde: Sonar de Barrido Lateral Backscatter Promedio Multihaz Snippets Multihaz Algoritmos de Corrección Avanzada Backscatter Clasificación del Fondo usando Análisis de Respuesta Angular 2 2 2

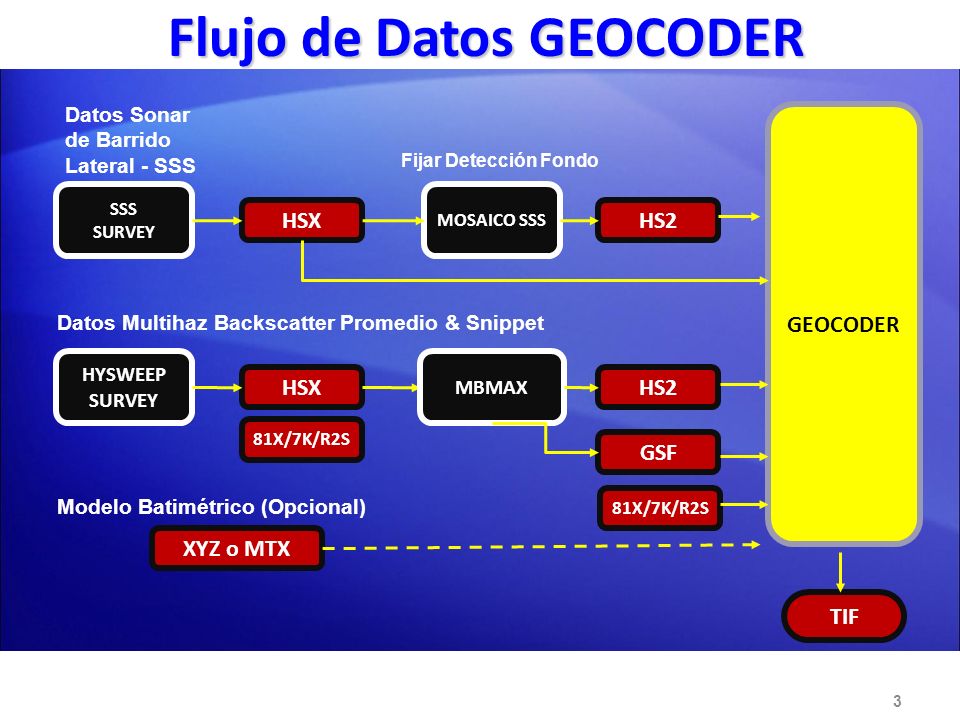

3 Flujo de Datos GEOCODER
11/02/10 Datos Sonar de Barrido Lateral - SSS GEOCODER Fijar Detección Fondo SSS SURVEY MOSAICO SSS HSX HS2 Datos Multihaz Backscatter Promedio & Snippet HYSWEEP SURVEY MBMAX HSX HS2 81X/7K/R2S GSF Modelo Batimétrico (Opcional) 81X/7K/R2S XYZ o MTX TIF 3 3 3

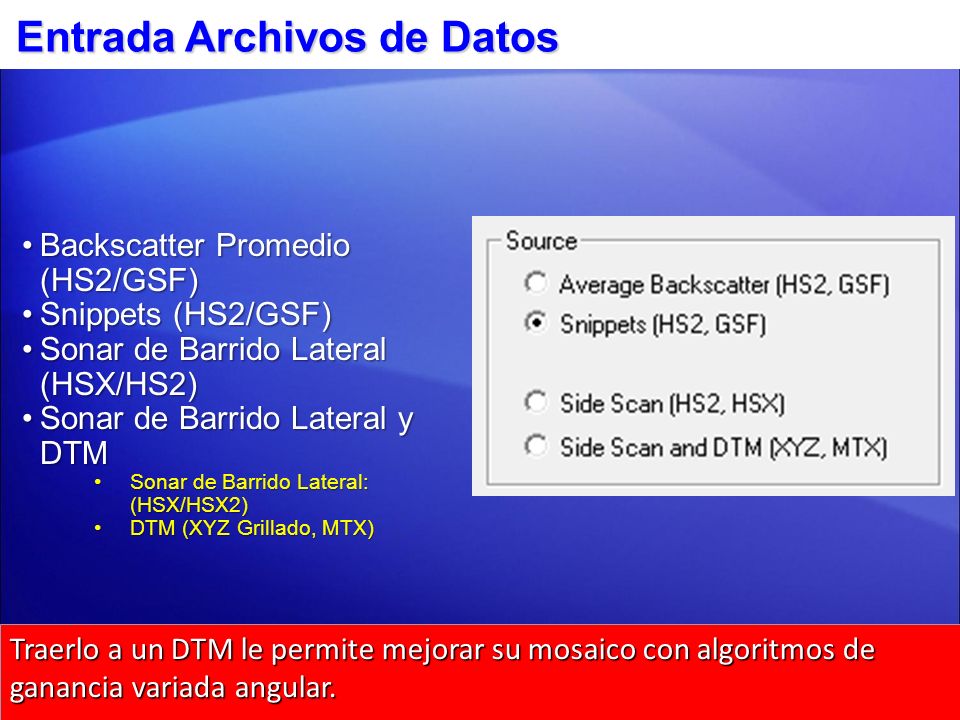

4 Entrada Archivos de Datos
Backscatter Promedio (HS2/GSF) Snippets (HS2/GSF) Sonar de Barrido Lateral (HSX/HS2) Sonar de Barrido Lateral y DTM Sonar de Barrido Lateral: (HSX/HSX2) DTM (XYZ Grillado, MTX) Traerlo a un DTM le permite mejorar su mosaico con algoritmos de ganancia variada angular. 4 4 4

5 Limitando el Area de su Mosaico
GEOCODER intentará generar un mosaico sobre toda la extensión de sus datos. Dependiendo del tamaño de su área, puede tener que limitar el Tamaño de Pixel(caja verde). Puede ‘Bloquear - Lock’ su mosaico a un área definida por el usuario en la ventana Opciones Mosaico (caja roja). Opciones Mosaico 5 5

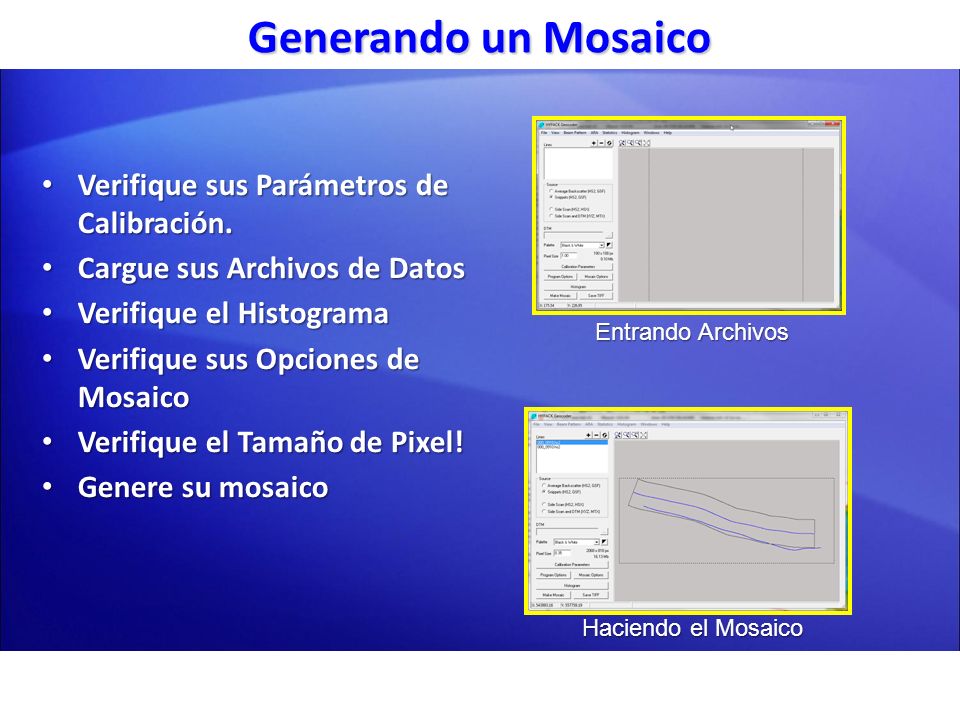

6 Generando un Mosaico Verifique sus Parámetros de Calibración.
Cargue sus Archivos de Datos Verifique el Histograma Verifique sus Opciones de Mosaico Verifique el Tamaño de Pixel! Genere su mosaico Entrando Archivos Haciendo el Mosaico 6 6

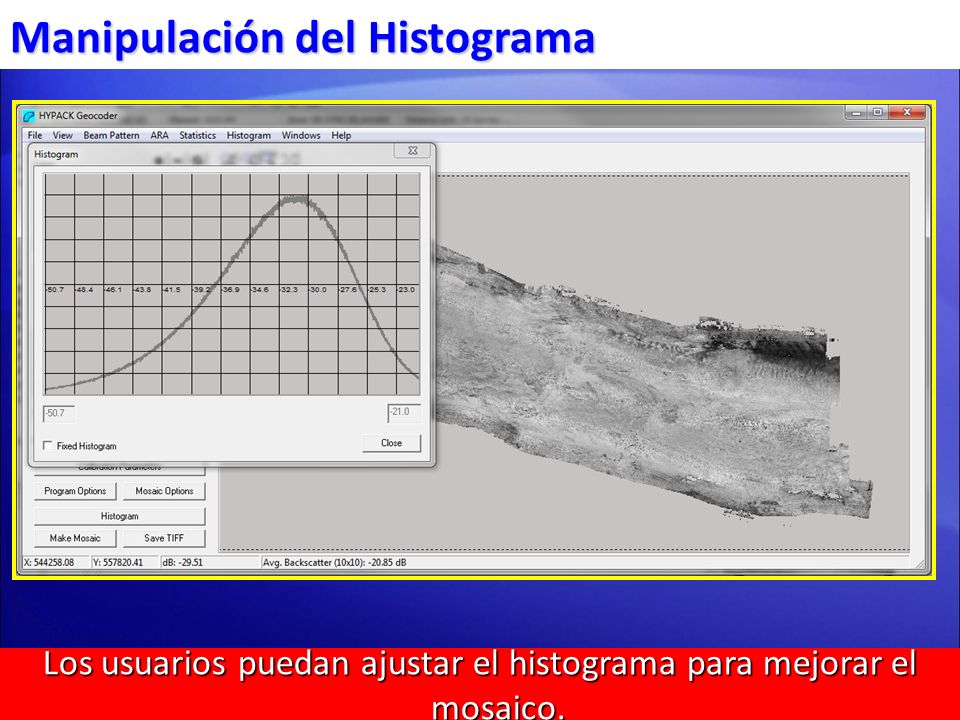

7 Los usuarios puedan ajustar el histograma para mejorar el mosaico.
Manipulación del Histograma Los usuarios puedan ajustar el histograma para mejorar el mosaico. 7 7

8 Paletas Mosaico Los usuarios pueden seleccionar desde varias paletas incorporadas para colorear el mosaico backscatter, modelo bati, ARA, o sobrepuestas estadísticas. 8 8

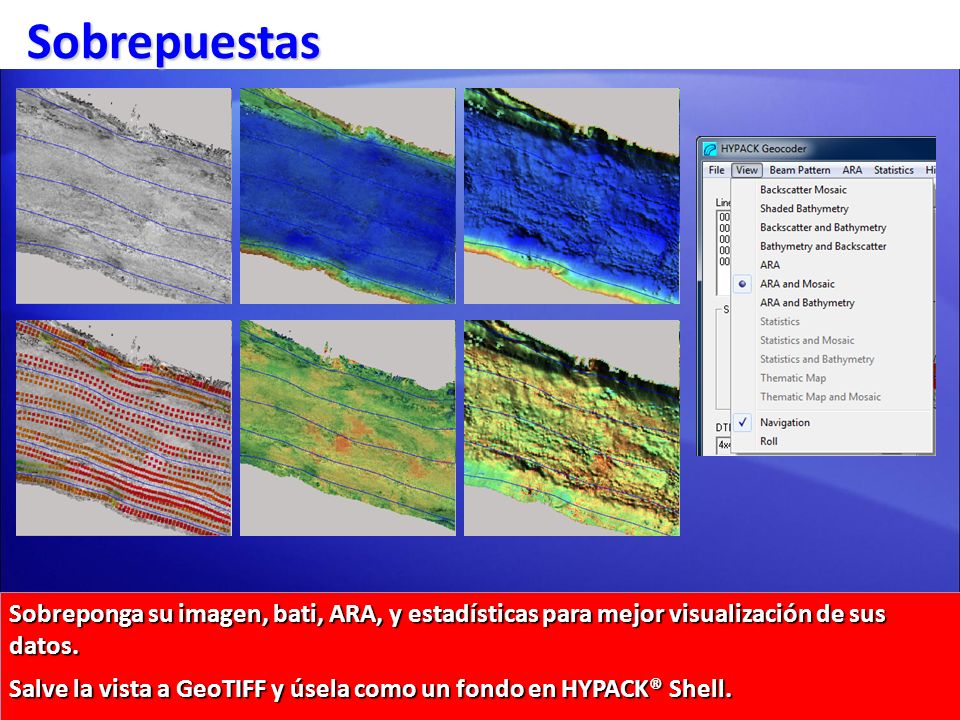

9 Sobrepuestas Sobreponga su imagen, bati, ARA, y estadísticas para mejor visualización de sus datos. Salve la vista a GeoTIFF y úsela como un fondo en HYPACK® Shell. 9

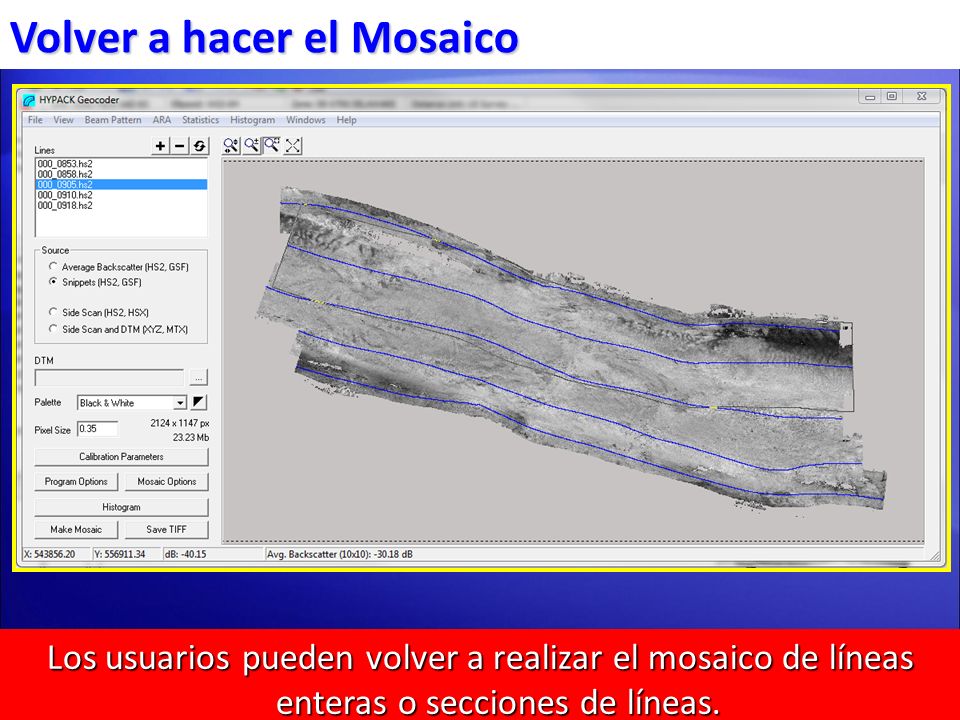

10 Normalmente usado para cambiar la opción de traslapo.
Volver a hacer el Mosaico Los usuarios pueden volver a realizar el mosaico de líneas enteras o secciones de líneas. Normalmente usado para cambiar la opción de traslapo. 10 10

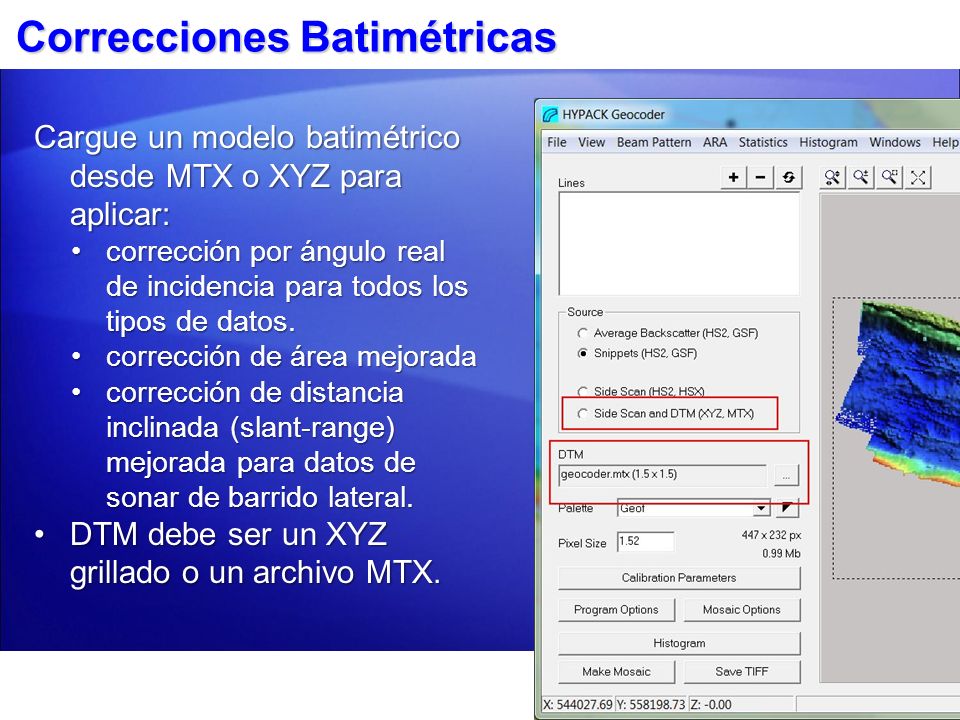

11 Correcciones Batimétricas
Cargue un modelo batimétrico desde MTX o XYZ para aplicar: corrección por ángulo real de incidencia para todos los tipos de datos. corrección de área mejorada corrección de distancia inclinada (slant-range) mejorada para datos de sonar de barrido lateral. DTM debe ser un XYZ grillado o un archivo MTX. 11

12 Estadísticas Calcula y muestra más de veinte medidas estadísticas de su backscatter a un espaciamiento de grilla definidos por el usuario Sobreponga mapa estadístico en mosaico o bati 12

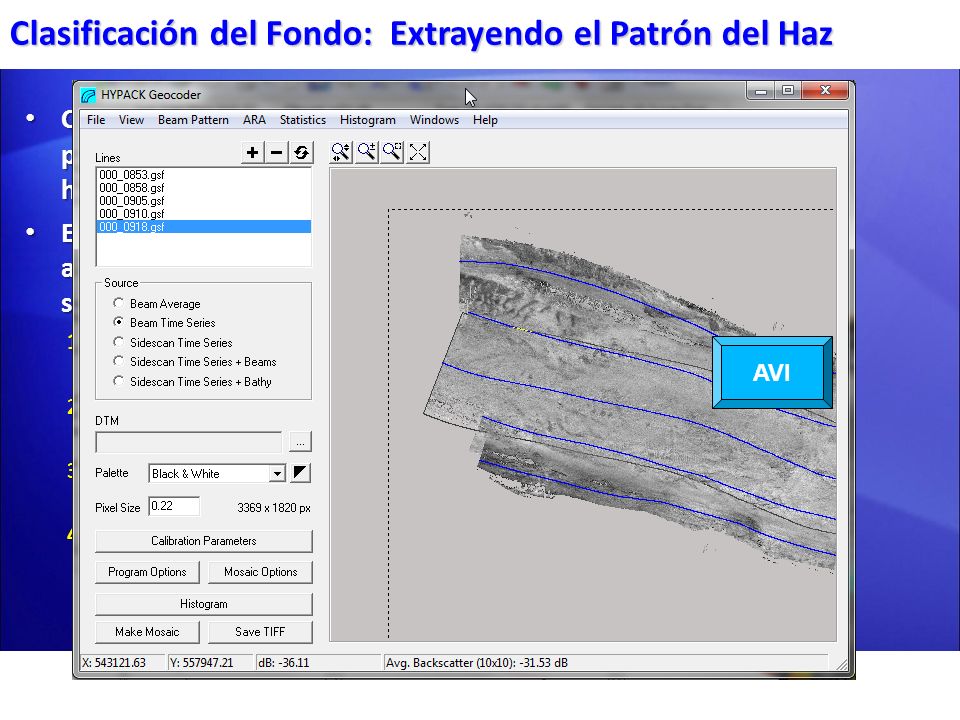

13 Clasificación del Fondo: Extrayendo el Patrón del Haz
Cada sonar puede tener sus propias fallas particulares que influencian el patrón de haz acústico. En GEOCODER, los usuarios puede hacer ajustes con base en el patrón del haz del sonar. Aísle un barrido corto sobre un fondo plano y aburrido. Use el ítem ‘Extraer Patrón Haz’ para determinar el ajuste para el sonar. Salve el ajuste del patrón de haz resultante a un archivo. Después de extraer el patrón del haz, o leer un archivo de patrón de haz previamente extraído, sus datos serán ajustados automáticamente. AVI 13 13

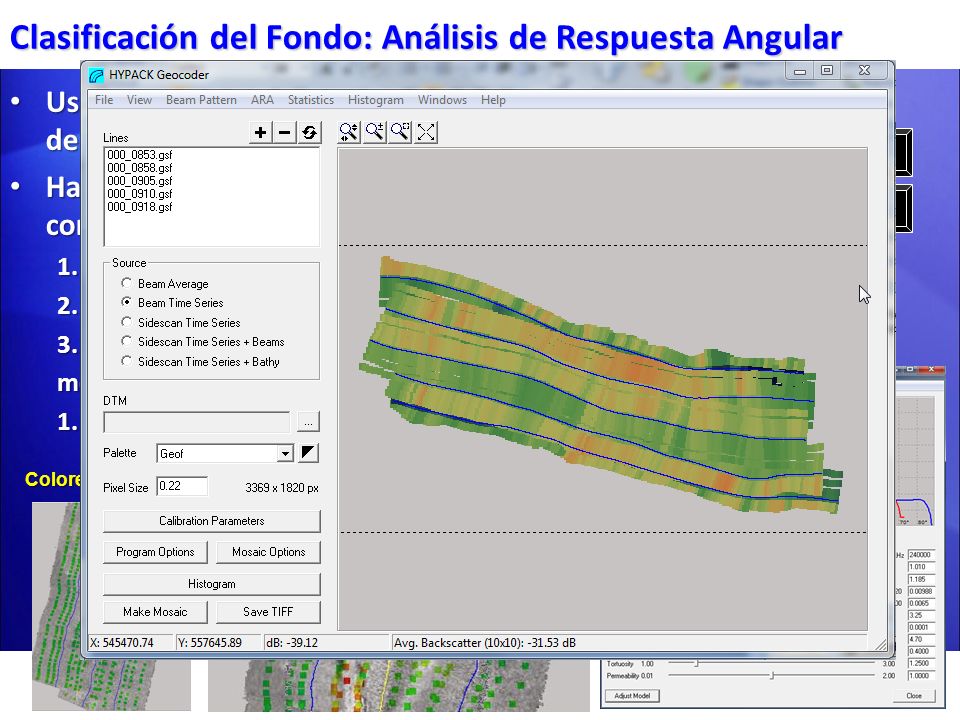

14 Ventana Análisis Patch ARA Seleccionando un barrido para Análisis ARA
Clasificación del Fondo: Análisis de Respuesta Angular Usado para determinar la clasificación del fondo a través de un barrido. Hace coincidir respuesta acústica a tipos de fondo conocidos. Cree el mosaico. Calcule el ARA para el mosaico. Seleccione un barrido desde la pantalla del mosaico. Ejecute el ARA – Rutina Patch ARA. AVI 1 AVI 2 Ventana Análisis Patch ARA Seleccionando un barrido para Análisis ARA Coloree ARA 14 14 14

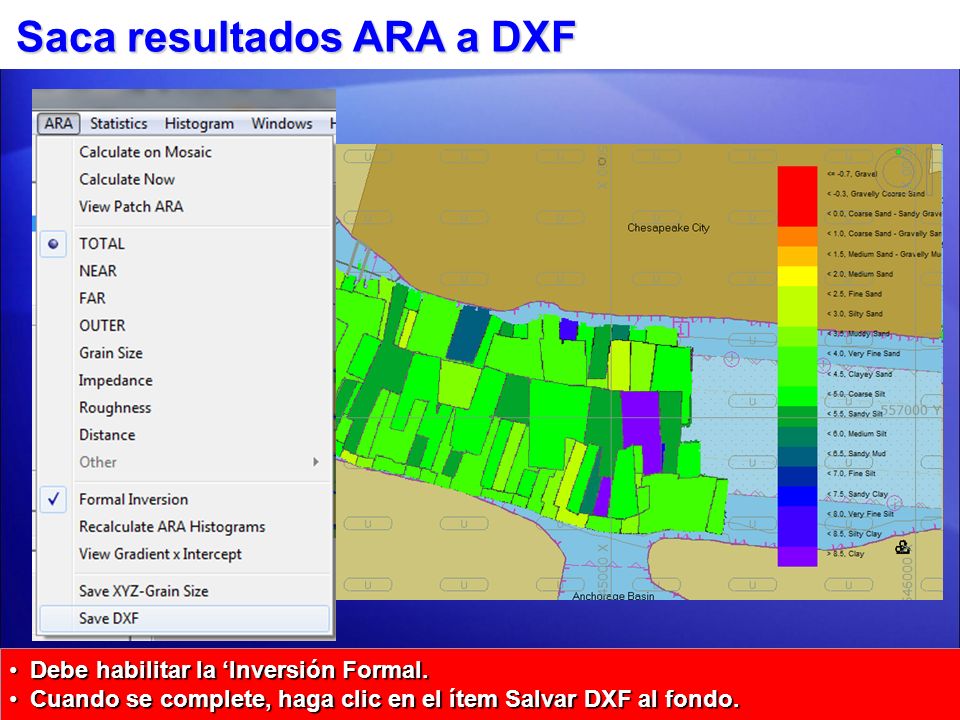

15 Saca resultados ARA a DXF
Debe habilitar la ‘Inversión Formal. Cuando se complete, haga clic en el ítem Salvar DXF al fondo. Exporta resultados ARA a un mapa de isolíneas DXF 15
