HYPLOT A DXF HYPACK 2013. HYPLOT: Exportar a DXF Muy bueno para: Bordes de Hoja Grillas Lat-Long Bloques de Título Compas Barras Color Escalímetros Texto.

Presentaciones similares


Presentación del tema: "HYPLOT A DXF HYPACK 2013. HYPLOT: Exportar a DXF Muy bueno para: Bordes de Hoja Grillas Lat-Long Bloques de Título Compas Barras Color Escalímetros Texto."— Transcripción de la presentación:

1 HYPLOT A DXF HYPACK 2013

2 HYPLOT: Exportar a DXF Muy bueno para: Bordes de Hoja Grillas Lat-Long Bloques de Título Compas Barras Color Escalímetros Texto definidos por el usuario Bloques Gráficas entradas por el usuario Bloques de Título diseñados por el Usuario. NO convierte: Algunas cartas de fondo ráster y vector.

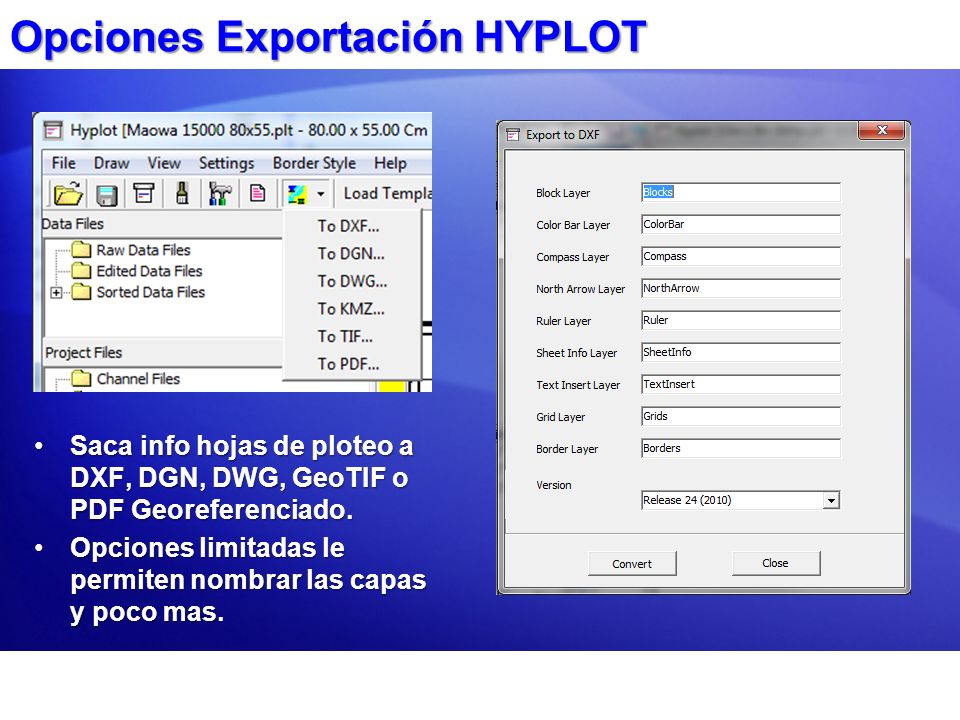

3 Opciones Exportación HYPLOT Saca info hojas de ploteo a DXF, DGN, DWG, GeoTIF o PDF Georeferenciado.Saca info hojas de ploteo a DXF, DGN, DWG, GeoTIF o PDF Georeferenciado. Opciones limitadas le permiten nombrar las capas y poco masOpciones limitadas le permiten nombrar las capas y poco mas.

4 HYPLOT: Exportar a DXF: Ejemplo

5 HYPLOT: Resultados Exportar a DXF en ACAD LITE

6 TIN MODEL A DXF HYPACK 2013

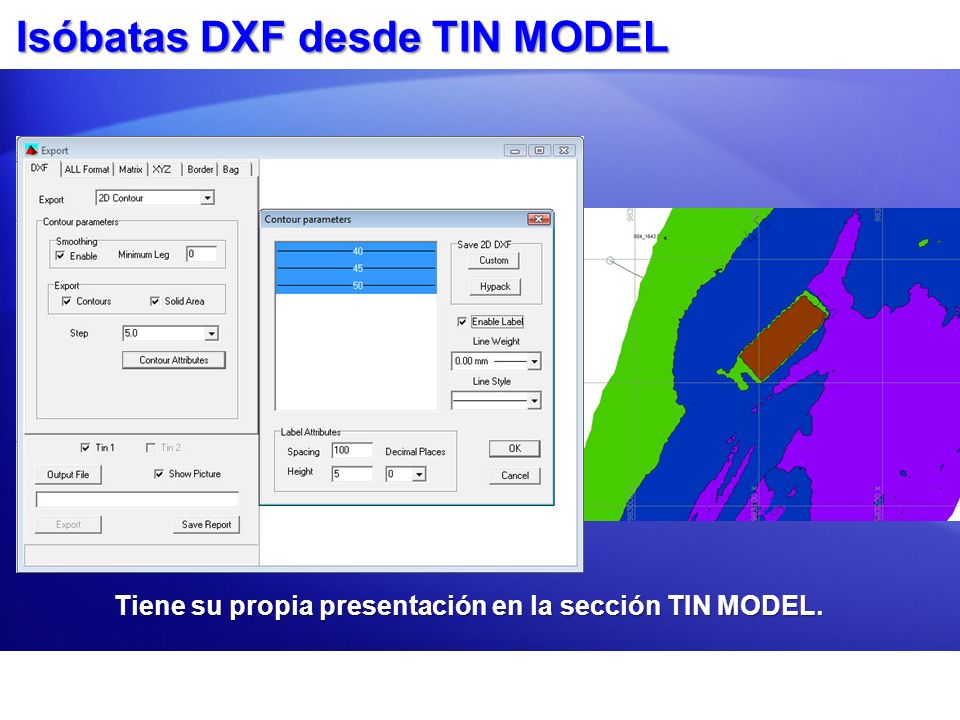

7 Isóbatas DXF desde TIN MODEL Tiene su propia presentación en la sección TIN MODEL.

8 Salida DXF TIN MODEL Salida Sondaje a DXF (Estilo Ruso) Archivo Entrada Sencillo: Archivos Entrada Predragado (Izq. del punto) y Postdragado (derecha del punto) Archivos Entrada Predragado (Izq. del punto) y Postdragado (derecha del punto) Exporta Sondajes DXF a lo largo del archivo de Línea Planeada. Exporta Sondajes DXF a lo largo del archivo de Línea Planeada.

9 EDITOR ENC A DXF HYPACK 2013

10 EDITOR ENC EXPORTAR A DXF Convierte datos cartas S-57 a DXF

11 EDITOR ENC EDITOR ENC Ejemplo Exportar a DXF Exporta: Símbolos Puntuales A+ Características Lineales: A- NO hace un buen trabajo creando estilos de línea únicos. Áreas Sólidas Rellenas: A+
