1 SONAR LATERAL CONFIGURACION EQUIPO HYPACK 2013

2 Diagrama de Conexión Datos GPS, monohaz y Marea van en HYPACK ® SURVEY. Sonar Lateral (con MRU opcional, sensor rumbo, sensor presión) va en SIDESCAN SURVEY. Información es pasada entre los dos usando memoria compartida. Use el Hysweep.dll en HYPACK ® HARDWARE y el driver HYPACK ® Navegación en HYSCAN HARDWARE. HYPACKSURVEY SONAR LATERAL SURVEY GPSSonar de Barrido Lateral COMPARTIDA MEMORIA POSICION, RUMBO, MAREA, PROFUNDIDAD Su computador

3 Configurando un equipo sonar lateral En HYPACK HARDWARE, agregue el driver para posicionar su embarcación principal En HYPACK HARDWARE, agregue el driver para posicionar su embarcación principal GPS.DLL en este ejemplo. GPS.DLL en este ejemplo. Cree un 2 do móvil para posicionar su towfish. Cree un 2 do móvil para posicionar su towfish. De nombre Towed Array en este ejemplo. De nombre Towed Array en este ejemplo. Seleccione un driver para posicionar el towfish. Seleccione un driver para posicionar el towfish. Towfish.DLL en este ejemplo. Towfish.DLL en este ejemplo. Agregar el HYSWEEP a su móvil towfish. Agregar el HYSWEEP a su móvil towfish. Menú configuración para Towfish.DLL HYPACK HARDWARE La configuración del Equipo tiene 3 ítems en 2 móviles

4 Configurando un equipo sonar lateral Nota : Si esta usando backscatter desde un sistema MB, use la configuración en HYSWEEP ® HARDWARE. Si esta remolcando un sistema, DEBE tener HYPACK Navegación y HYPACK Móvil instalado para los equipos En Sonar Lateral HARDWARE: En Sonar Lateral HARDWARE: Seleccione equipo posición: Seleccione equipo posición: HYPACK Navegación para montaje embarcación. HYPACK Navegación para montaje embarcación. HYPACK Móvil para montaje towfish. HYPACK Móvil para montaje towfish. Seleccione sonar lateral desde el listado de sensores. Seleccione sonar lateral desde el listado de sensores. Verifique Identificación específica de sonar (para procesamiento de datos en Geocoder) Verifique Identificación específica de sonar (para procesamiento de datos en Geocoder)

5 Conectar Equipos HYPACK - Navegación, Móvil y Sidescan: Conexión es automática a través de memoria compartida. Active la opción HABILITAR - ENABLE Equipos HYPACK - Navegación, Móvil y Sidescan: Conexión es automática a través de memoria compartida. Active la opción HABILITAR - ENABLE Sonar de Barrido Lateral: La mayoría son conexiones en red. Verifique dirección y parámetros del puerto UDP. Sonar de Barrido Lateral: La mayoría son conexiones en red. Verifique dirección y parámetros del puerto UDP.

6 Prueba COM y Prueba de Red Prueba Serial COM no es muy útil para prueba de sonar. La mayoría de los sonares usan conexión en red. Use la Prueba Red para verificar comunicación de datos. Permite Ping el equipo para probar la conectividad y verificar el mensaje de datos.

7 Ofsets Sensor Ófsets posición: Relativo a la embarcación o al origen del towfish. Ófsets Rotación: Ajuste a 0. No usados para operaciones de sonar lateral. Instalado en Towfish : Verificar para todos los equipos cuando el sonar lateral es remolcado Verifique cada equipo: Sonar, HYPACK Navegación, HYPACK Móvil

8 Conectando Sonar Lateral Análogo : Opciones tarjetas Análogo a Digital LaNI USB-6221 es un equipo USB el cual trabaja en todas las versiones de Windows y es soportado por HYPACK® La tarjeta anterior en uso, la NI 6024E trabaja en el sistema operativo Windows XP(SP2), pero no es soportada por Vista o Windows 7. Configuración Sonar Lateral Análogo opción para los diferentes tipos de conectores

9 Configuración Bloque conexiones: USB-6221 Para Windows Vista y Windows 7 La conexión al computador es USB La conexión al computador es USB Conexiones entre el sonar lateral y el USB-6221 es vía cables coaxiales: Conexiones entre el sonar lateral y el USB-6221 es vía cables coaxiales: AI0 = Señal Babor AI1 = Señal Estribor AI2 = Disparador

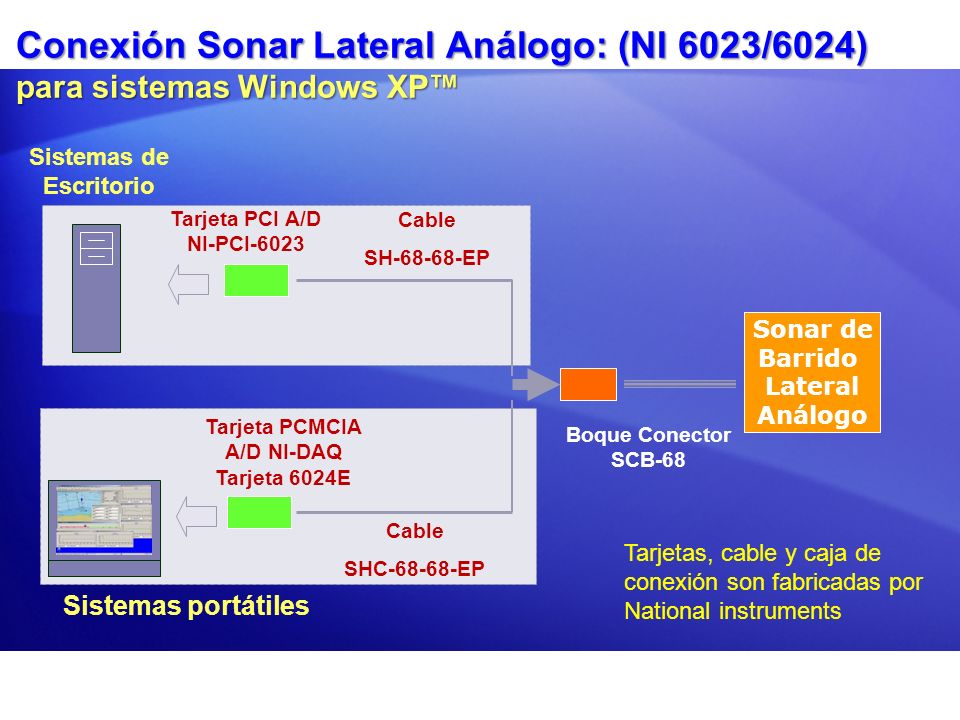

10 Conexión Sonar Lateral Análogo: (NI 6023/6024) para sistemas Windows XP Sistemas de Escritorio Sistemas portátiles Tarjeta PCI A/D NI-PCI-6023 Cable SH EP Boque Conector SCB-68 Sonar de Barrido Lateral Análogo Tarjeta PCMCIA A/D NI-DAQ Tarjeta 6024E Cable SHC EP Tarjetas, cable y caja de conexión son fabricadas por National instruments

11 Configuración Software Análogo Configurando el Software: Ejecute el programa Sonar Lateral HARDWARE desde HYPACK®. Agregue equipo Sonar Lateral Análogo. Seleccione entrada equipo (NI 6024 o 6221) Ejecute Sidescan Survey desde HYPACK®. El monitor Sonar Lateral Análogo iniciará con SURVEY. Ajuste los rangos adecuados para su sonar lateral. rango voltaje rango voltaje disparador polaridad / umbral disparador polaridad / umbral Configuración canal I/O Configuración canal I/O Cuando finalice con el Monitor del Sonar Lateral Análogo, puede minimizarlo para quitarlo de la vista, pero no lo cierre. Configuración canal I/O

12 Listo para levantar 1.Para operaciones de sonar lateral, seleccione HYPACK SURVEY y SIDE SCAN SURVEY. 2.Si todo esta trabajando adecuadamente, verá navegación (desde el sistema de posicionamiento desde HYPACK SURVEY) y datos de sonar lateral desde el sonar No use la opción Side Scan Survey en el menú del sonar lateral para colección de datos. Esta es usada para reproducción de archivos de datos.
