1 BARRIDO LATERAL BLANCOS Y MOSAICOS HYPACK 2013

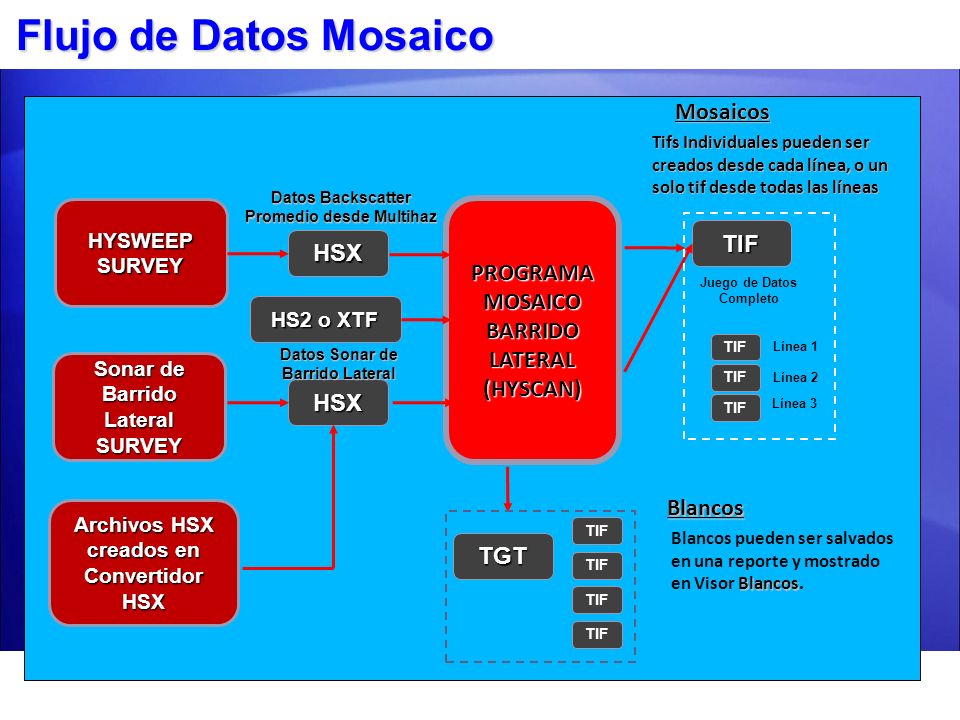

2 Flujo de Datos Mosaico HYSWEEP SURVEY Sonar de Barrido Lateral SURVEY PROGRAMA MOSAICO BARRIDO LATERAL (HYSCAN) HSX HSX Datos Sonar de Barrido Lateral TIF TIF Línea 1 Línea 2 Línea 3 TGT Mosaicos TIF Blancos Datos Backscatter Promedio desde Multihaz Juego de Datos Completo Tifs Individuales pueden ser creados desde cada línea, o un solo tif desde todas las líneas Blancos Blancos pueden ser salvados en una reporte y mostrado en Visor Blancos. Archivos HSX creados en Convertidor HSX HS2 o XTF

3 Procesos Mosaico Sonar lateral Etapa 1 Ver Bruto Etapa 1 Ver Bruto Cargue datos sonar lateral brutos – archivos HSX, HS2, XTF o LOG Cargue datos sonar lateral brutos – archivos HSX, HS2, XTF o LOG Ajuste Traqueo del Fondo, suavice rumbo y datos de traqueo. Ajuste Traqueo del Fondo, suavice rumbo y datos de traqueo.

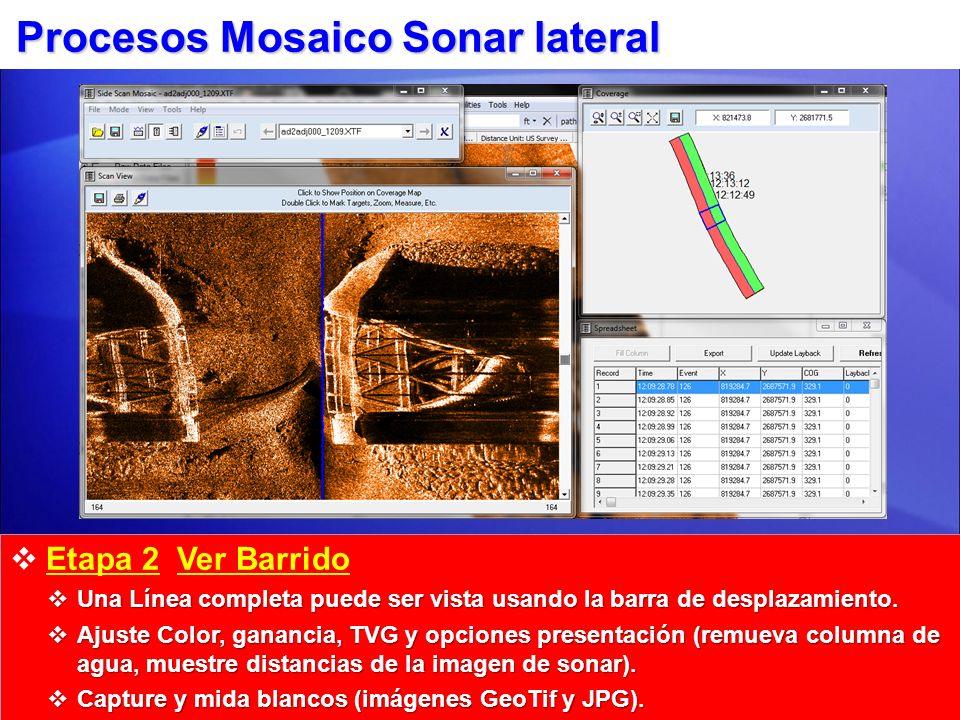

4 Procesos Mosaico Sonar lateral Etapa 2 Ver Barrido Una Línea completa puede ser vista usando la barra de desplazamiento. Una Línea completa puede ser vista usando la barra de desplazamiento. Ajuste Color, ganancia, TVG y opciones presentación (remueva columna de agua, muestre distancias de la imagen de sonar). Ajuste Color, ganancia, TVG y opciones presentación (remueva columna de agua, muestre distancias de la imagen de sonar). Capture y mida blancos (imágenes GeoTif y JPG). Capture y mida blancos (imágenes GeoTif y JPG).

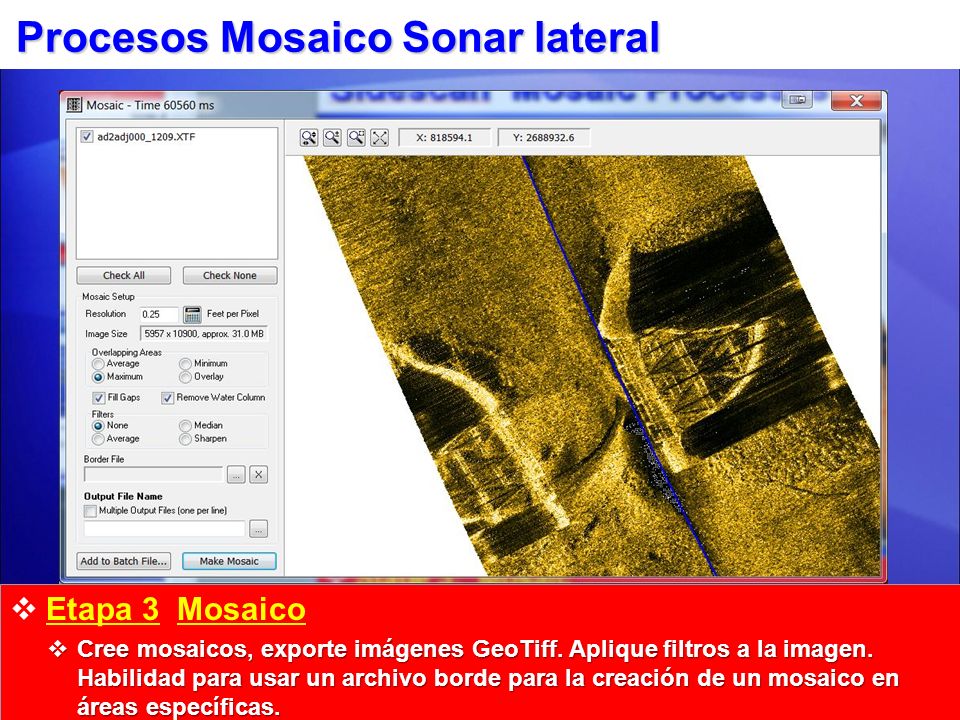

5 Procesos Mosaico Sonar lateral Etapa 3 Mosaico Cree mosaicos, exporte imágenes GeoTiff. Aplique filtros a la imagen. Habilidad para usar un archivo borde para la creación de un mosaico en áreas específicas. Cree mosaicos, exporte imágenes GeoTiff. Aplique filtros a la imagen. Habilidad para usar un archivo borde para la creación de un mosaico en áreas específicas.

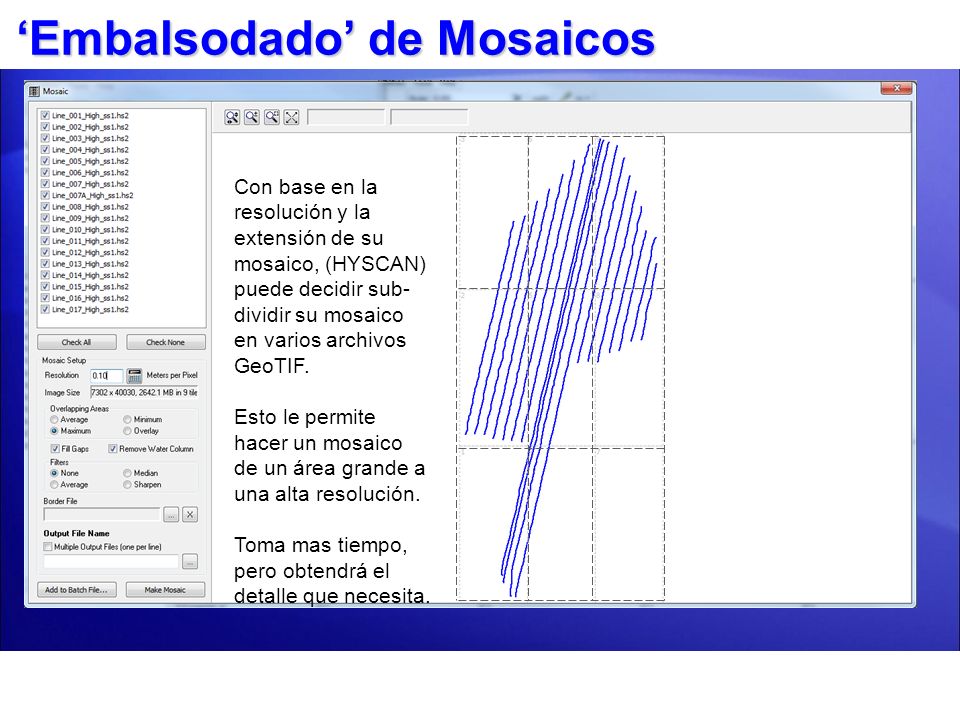

6 Embalsodado de Mosaicos Con base en la resolución y la extensión de su mosaico, (HYSCAN) puede decidir sub- dividir su mosaico en varios archivos GeoTIF. Esto le permite hacer un mosaico de un área grande a una alta resolución. Toma mas tiempo, pero obtendrá el detalle que necesita.

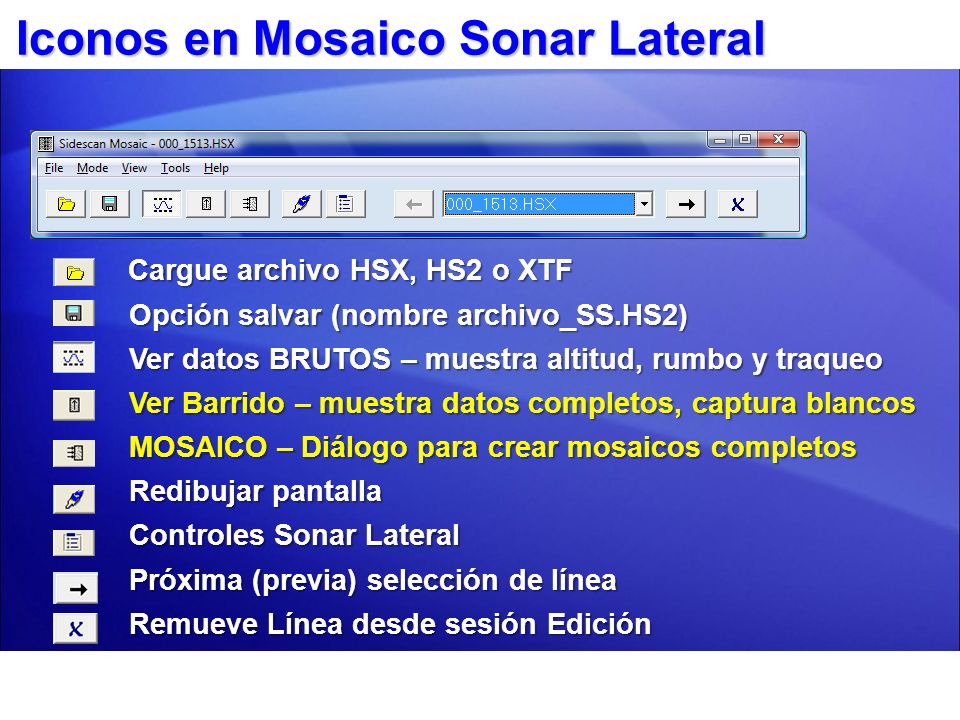

7 Iconos en Mosaico Sonar Lateral Cargue archivo HSX, HS2 o XTF Cargue archivo HSX, HS2 o XTF Opción salvar (nombre archivo_SS.HS2) Opción salvar (nombre archivo_SS.HS2) Ver datos BRUTOS – muestra altitud, rumbo y traqueo Ver datos BRUTOS – muestra altitud, rumbo y traqueo Ver Barrido – muestra datos completos, captura blancos Ver Barrido – muestra datos completos, captura blancos MOSAICO – Diálogo para crear mosaicos completos MOSAICO – Diálogo para crear mosaicos completos Redibujar pantalla Redibujar pantalla Controles Sonar Lateral Controles Sonar Lateral Próxima (previa) selección de línea Próxima (previa) selección de línea Remueve Línea desde sesión Edición Remueve Línea desde sesión Edición

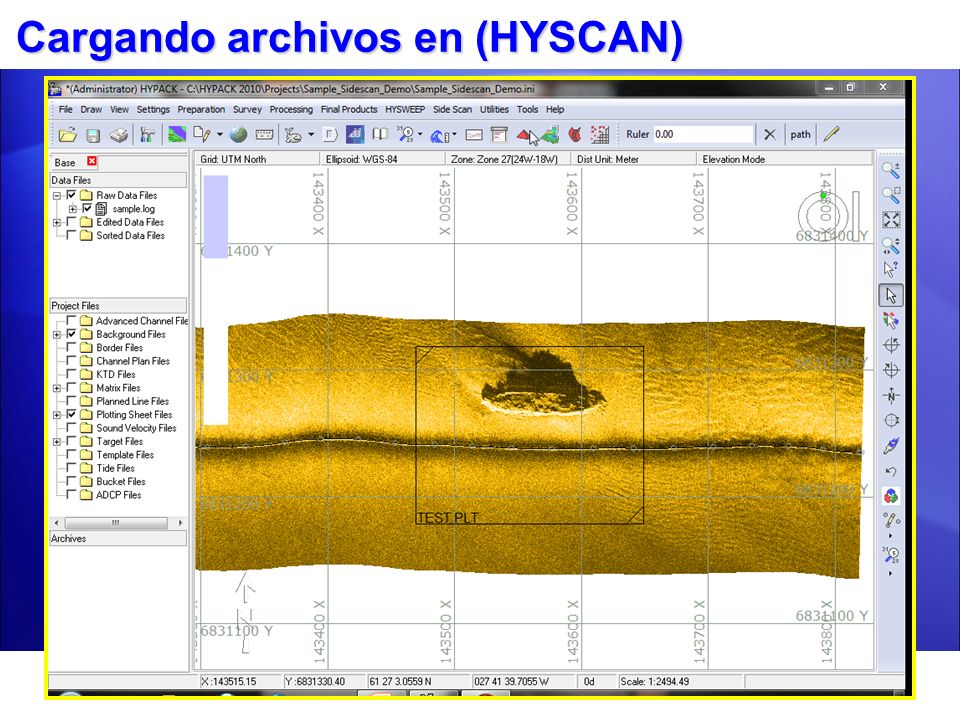

8 Cargando archivos en (HYSCAN)

9 Etapa 1: Ver y opciones Ventana Rumbo: Opción para suavizar rumbo o sección. Ventana Navegación: Opción para suavizar rumbo o sección. Ventana Altitud Pez remolcado (Towfish) Opciones para revisar y editar detección del fondo. Opción para suavizar y bajar la detección del fondo. Pase por cada línea.

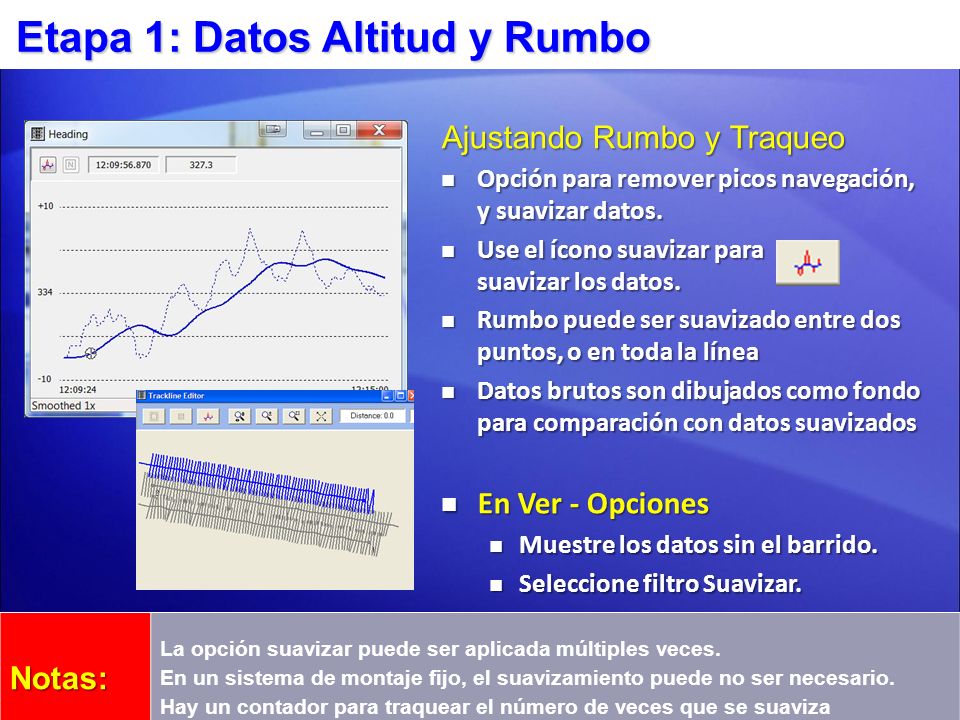

10 Etapa 1: Datos Altitud y Rumbo Ajustando Rumbo y Traqueo Opción para remover picos navegación, y suavizar datos. Opción para remover picos navegación, y suavizar datos. Use el ícono suavizar para suavizar los datos. Use el ícono suavizar para suavizar los datos. Rumbo puede ser suavizado entre dos puntos, o en toda la línea Rumbo puede ser suavizado entre dos puntos, o en toda la línea Datos brutos son dibujados como fondo para comparación con datos suavizados Datos brutos son dibujados como fondo para comparación con datos suavizados En Ver - Opciones En Ver - Opciones Muestre los datos sin el barrido. Muestre los datos sin el barrido. Seleccione filtro Suavizar. Seleccione filtro Suavizar.Notas: La opción suavizar puede ser aplicada múltiples veces. En un sistema de montaje fijo, el suavizamiento puede no ser necesario. Hay un contador para traquear el número de veces que se suaviza

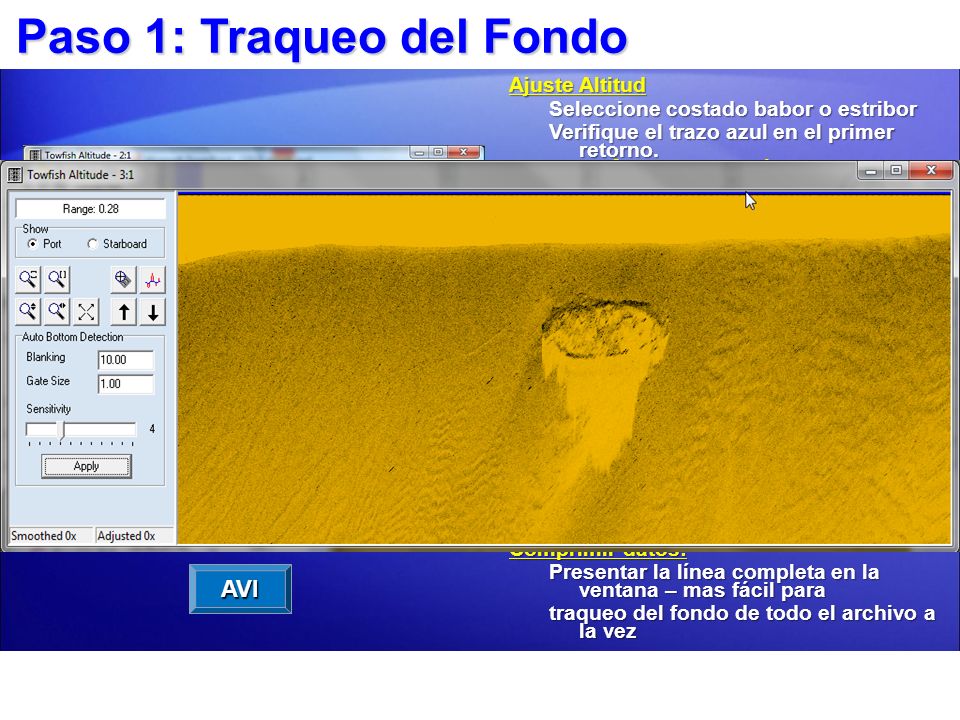

11 Paso 1: Traqueo del Fondo Ajuste Altitud Seleccione costado babor o estribor Verifique el trazo azul en el primer retorno. HYPACK® ® Auto Detección. Si el primer retorno no se encuentra, modifique el blanqueamiento zona, tamaño puerta y sensibilidad. Detección del Fondo Manual Seleccione el ícono, y use el mouse para definir el Fondo. -Para ajustes mas finos, use La herramienta de suavizamiento Ajuste Fondo del 1% Seleccione las Flechas arriba/abajo para mover ligeramente el Fondo traqueo arriba o abajo 1% Zoom dentro: Muestra solo la porción superior de los datos Comprimir datos: Presentar la línea completa en la ventana – mas fácil para traqueo del fondo de todo el archivo a la vez Ver altitud Towfish. La línea azul debe seguir de cerca el fondo AVI

12 ETAPA 2 CARACTERISTICAS Y OPCIONES AJUSTAR IMAGEN SONAR LATERAL CREAR Y MEDIR BLANCOS EXPORTAR DATOS A HOJA DE CALCULO SALVAR IMAGEN COMO UNA IMAGEN NO GEOREFERENCIADA AJUSTAR LAYBACK SALVE MAPA COBERTURA COMO ARCHIVO TIF

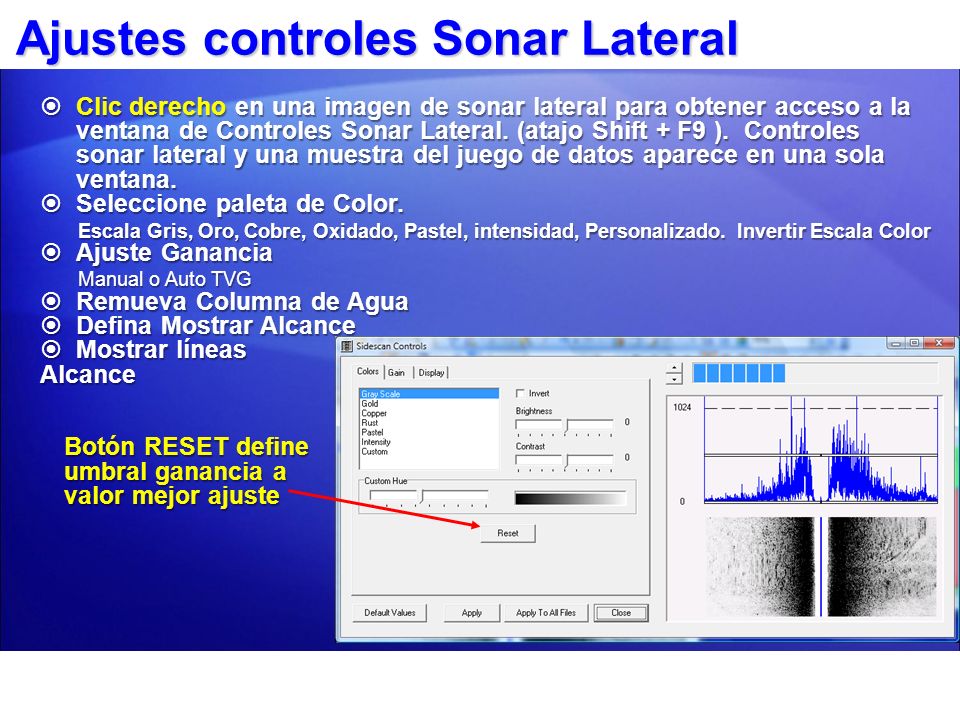

13 Ajustes controles Sonar Lateral Clic derecho en una imagen de sonar lateral para obtener acceso a la ventana de Controles Sonar Lateral. (atajo Shift + F9 ). Controles sonar lateral y una muestra del juego de datos aparece en una sola ventana. Clic derecho en una imagen de sonar lateral para obtener acceso a la ventana de Controles Sonar Lateral. (atajo Shift + F9 ). Controles sonar lateral y una muestra del juego de datos aparece en una sola ventana. Seleccione paleta de Color. Seleccione paleta de Color. Escala Gris, Oro, Cobre, Oxidado, Pastel, intensidad, Personalizado. Invertir Escala Color Ajuste Ganancia Ajuste Ganancia Manual o Auto TVG Remueva Columna de Agua Remueva Columna de Agua Defina Mostrar Alcance Defina Mostrar Alcance Mostrar líneas Mostrar líneasAlcance Botón RESET define umbral ganancia a valor mejor ajuste

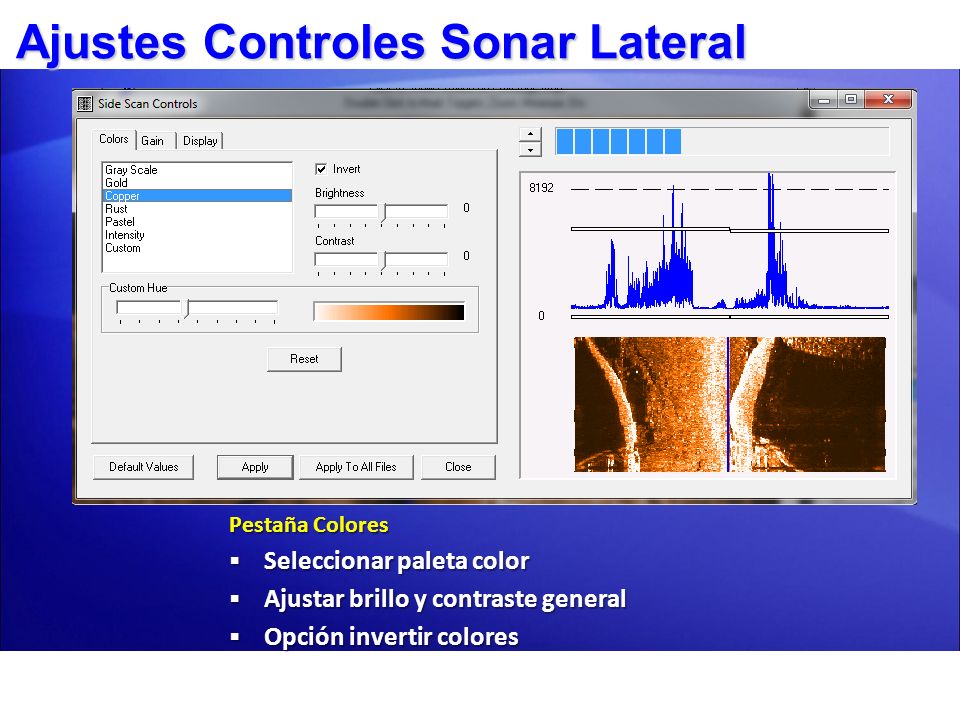

14 Ajustes Controles Sonar Lateral Pestaña Colores Seleccionar paleta color Seleccionar paleta color Ajustar brillo y contraste general Ajustar brillo y contraste general Opción invertir colores Opción invertir colores

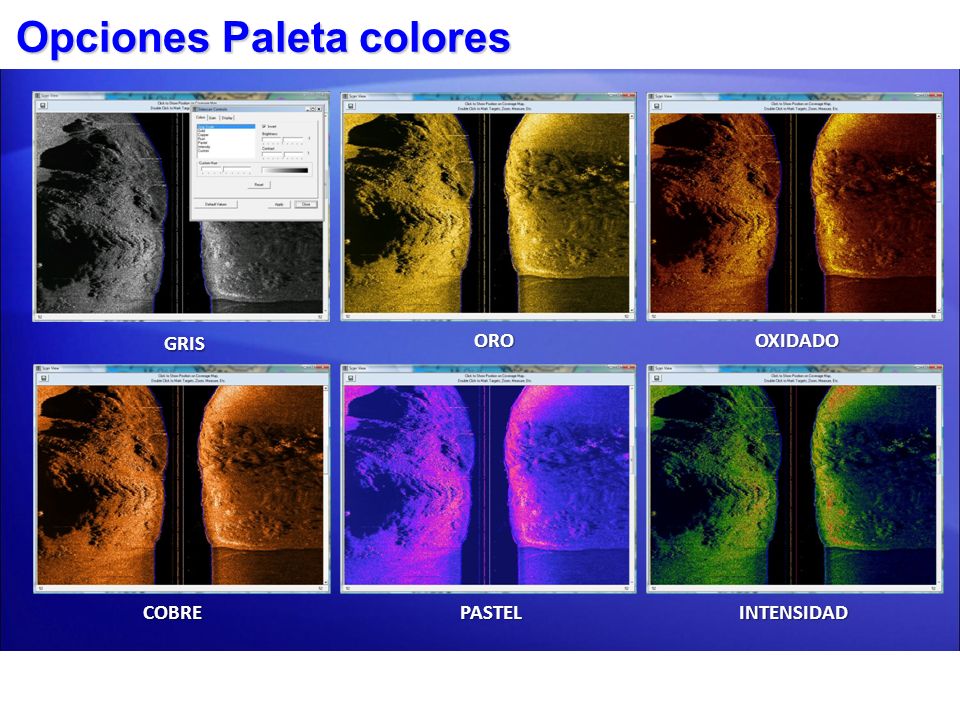

15 Opciones Paleta colores GRIS OROOXIDADO COBREPASTELINTENSIDAD

16 Ajustes Controles Sonar Lateral Pestaña Ganancia Ajuste Ganancia y TVG Ajuste Ganancia y TVG Babor = Estribor. Babor = Estribor. Babor y Estribor Independiente Babor y Estribor Independiente Pestaña Avanzado: Pestaña Avanzado: Aplicar Auto TVG y Curva TVG (P1, P2 y P3) Aplicar Auto TVG y Curva TVG (P1, P2 y P3) Mostrar pestaña TVG

17 Ajustes Controles Sonar Lateral Pestaña Ganancia Remueva Columna de Agua Remueva Columna de Agua Mostrar Traqueo del Fondo Mostrar Traqueo del Fondo Mostrar líneas Alcance Mostrar líneas Alcance Defina Mostrar Escala Defina Mostrar Escala 0 = Alcance Real 0 = Alcance Real Seleccione Canales Sonar de Barrido Lateral a ser mostrados. Seleccione Canales Sonar de Barrido Lateral a ser mostrados.

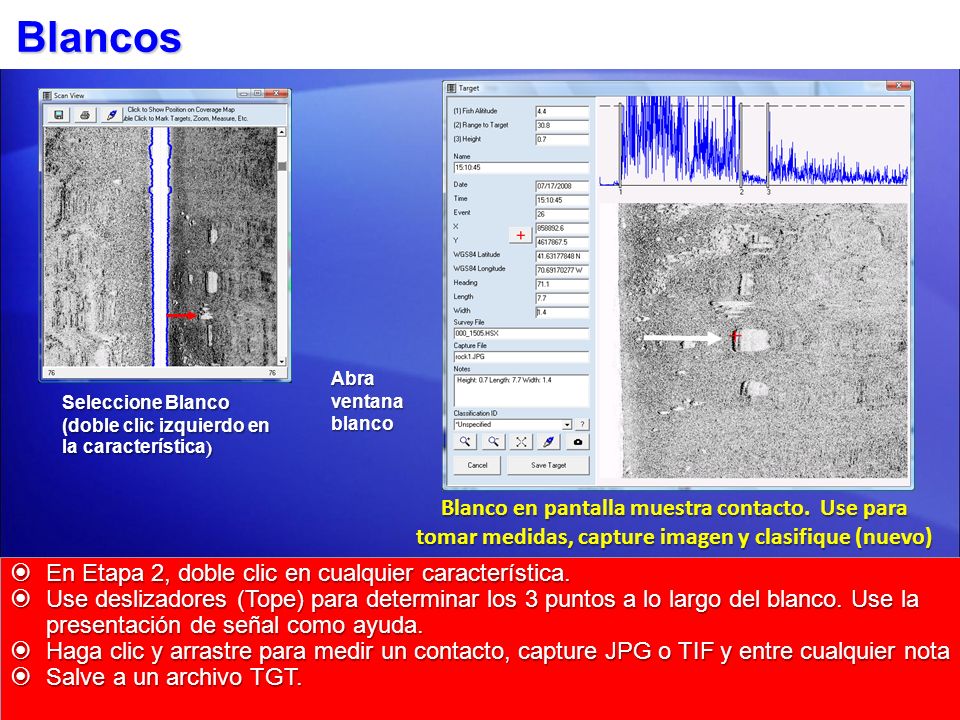

18 Blancos En Etapa 2, doble clic en cualquier característica. En Etapa 2, doble clic en cualquier característica. Use deslizadores (Tope) para determinar los 3 puntos a lo largo del blanco. Use la presentación de señal como ayuda. Use deslizadores (Tope) para determinar los 3 puntos a lo largo del blanco. Use la presentación de señal como ayuda. Haga clic y arrastre para medir un contacto, capture JPG o TIF y entre cualquier nota Haga clic y arrastre para medir un contacto, capture JPG o TIF y entre cualquier nota Salve a un archivo TGT. Salve a un archivo TGT. Blanco en pantalla muestra contacto. Use para tomar medidas, capture imagen y clasifique (nuevo) Seleccione Blanco (doble clic izquierdo en la característica ) Abra ventana blanco

19 Blancos: Ejemplo

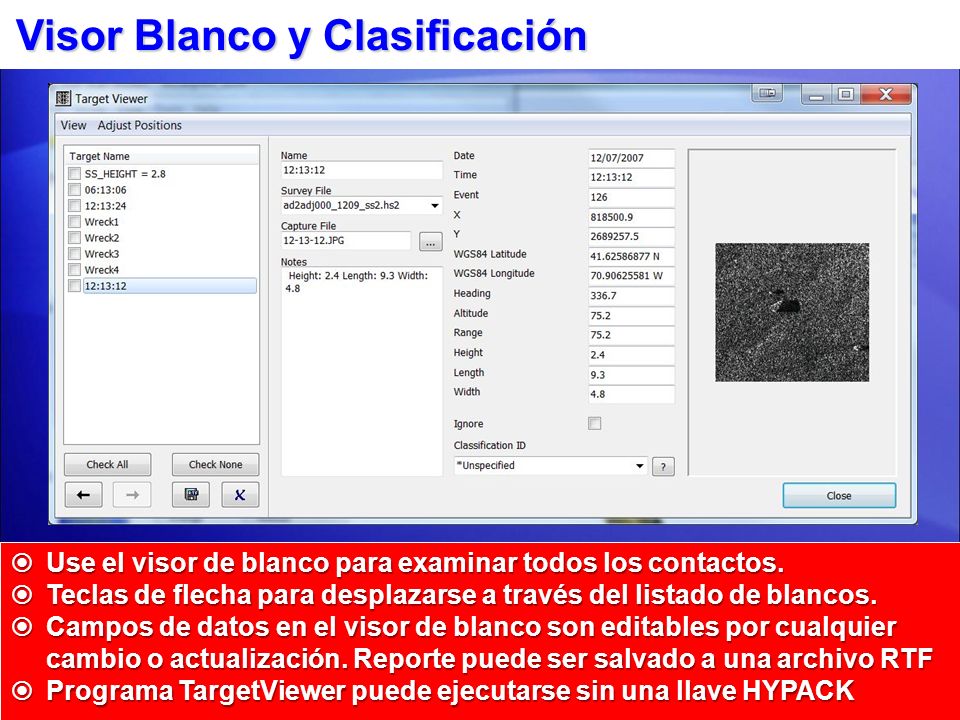

20 Visor Blanco y Clasificación Use el visor de blanco para examinar todos los contactos. Use el visor de blanco para examinar todos los contactos. Teclas de flecha para desplazarse a través del listado de blancos. Teclas de flecha para desplazarse a través del listado de blancos. Campos de datos en el visor de blanco son editables por cualquier cambio o actualización. Reporte puede ser salvado a una archivo RTF Campos de datos en el visor de blanco son editables por cualquier cambio o actualización. Reporte puede ser salvado a una archivo RTF Programa TargetViewer puede ejecutarse sin una llave HYPACK Programa TargetViewer puede ejecutarse sin una llave HYPACK

21 Base de datos de Clasificación de Blancos Seleccione Herramientas – Base de datos Clasificación Blancos para abrir/revisar la base de datos Seleccione Herramientas – Base de datos Clasificación Blancos para abrir/revisar la base de datos Base de datos Blancos puede ser hecha de cualquier imagen de blanco. Usuario puede agregar un nivel de confianza y notas a cada blanco Creando la Base de datos Usando la Base de datos en Visor Blancos En Visor Blancos, seleccione desde el desplegable de clasificación la ID del blanco. Use ? Para abrir la ventana de comparación Comparación clasificación Blancos Base de datos clasificación Visor Blancos

22 Salvar Imagen como archivo BMP Use la herramienta salvar para capturar el archivo de datos completo a un archivo BitMap. Este es un archivo no-georeferenciado, pero guarda todos los detalles de la imagen

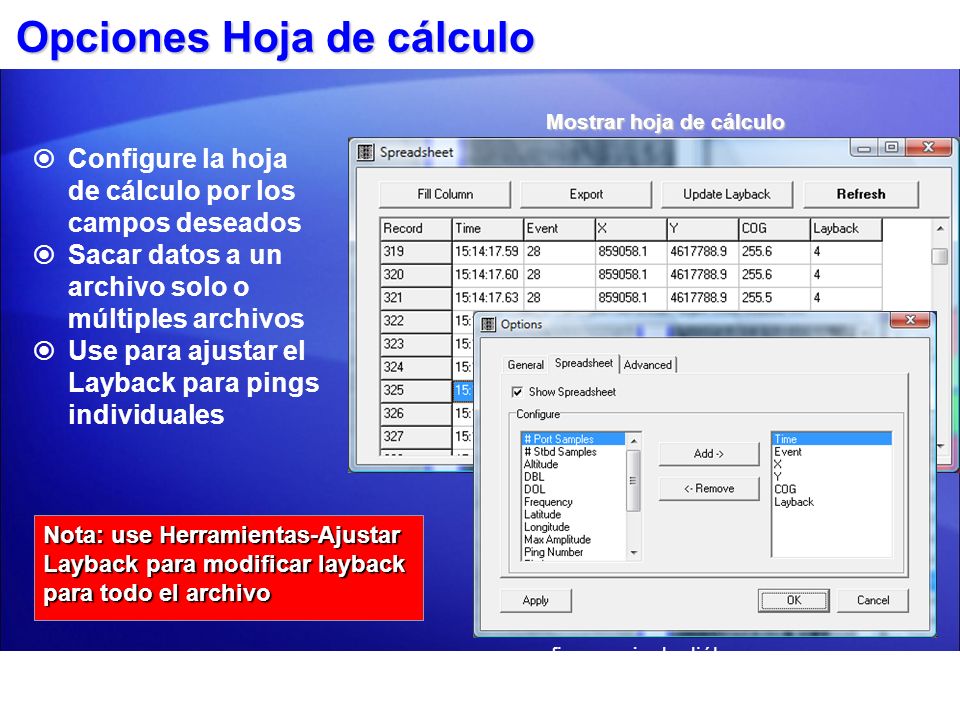

23 Opciones Hoja de cálculo Configure la hoja de cálculo por los campos deseados Sacar datos a un archivo solo o múltiples archivos Use para ajustar el Layback para pings individuales Mostrar hoja de cálculo configure caja de diálogo Nota: use Herramientas-Ajustar Layback para modificar layback para todo el archivo

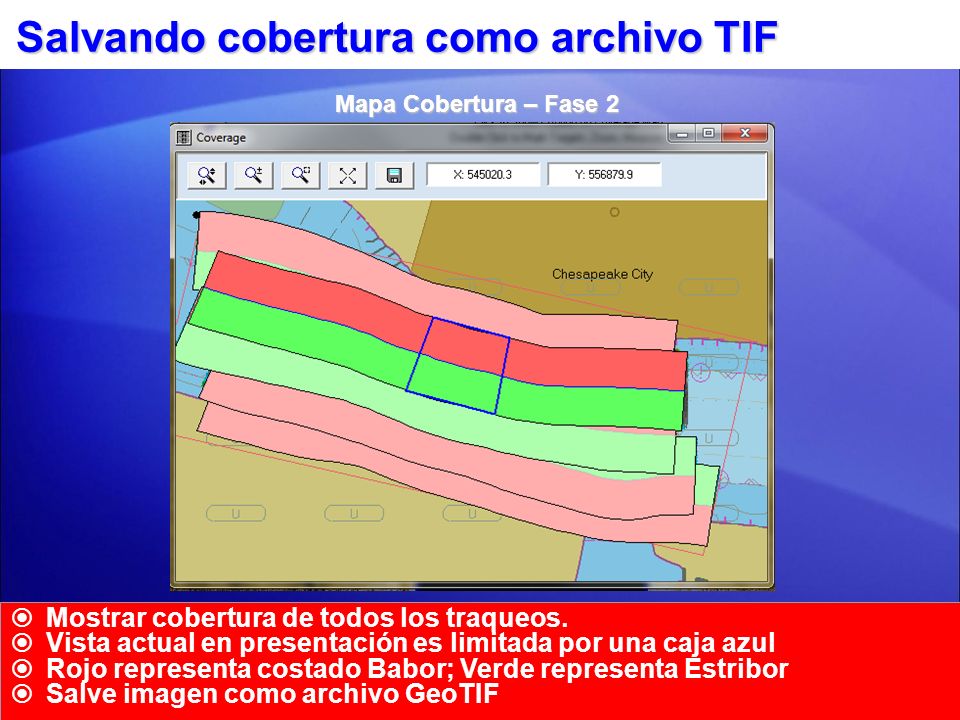

24 Salvando cobertura como archivo TIF Mostrar cobertura de todos los traqueos. Vista actual en presentación es limitada por una caja azul Rojo representa costado Babor; Verde representa Estribor Salve imagen como archivo GeoTIF Mapa Cobertura – Fase 2

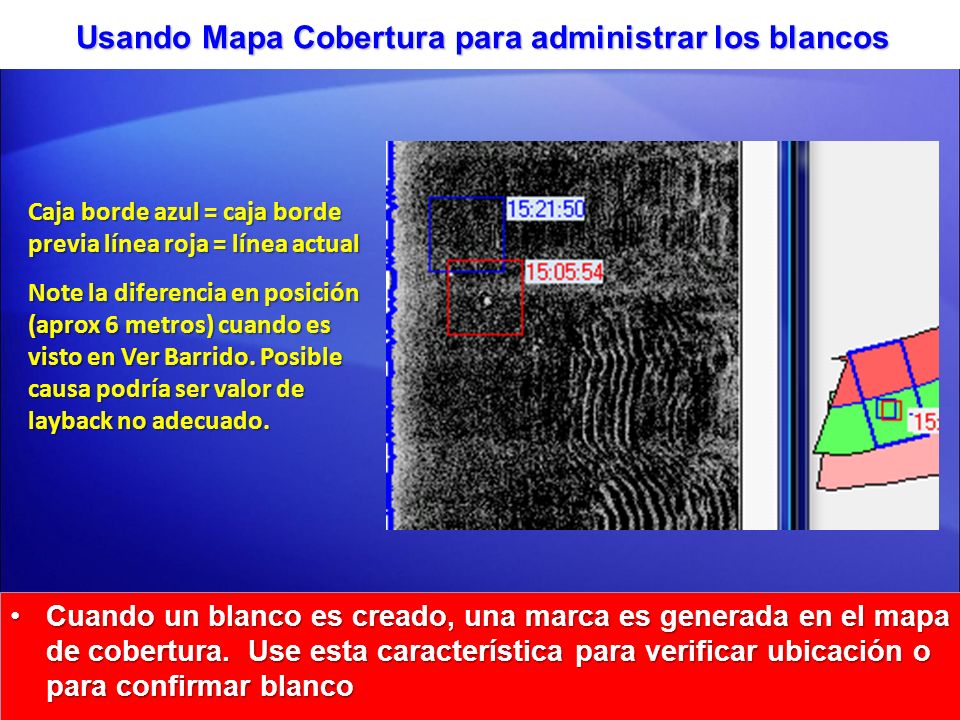

25 Usando Mapa Cobertura para administrar los blancos Cuando un blanco es creado, una marca es generada en el mapa de cobertura. Use esta característica para verificar ubicación o para confirmar blancoCuando un blanco es creado, una marca es generada en el mapa de cobertura. Use esta característica para verificar ubicación o para confirmar blanco Caja borde azul = caja borde previa línea roja = línea actual Note la diferencia en posición (aprox 6 metros) cuando es visto en Ver Barrido. Posible causa podría ser valor de layback no adecuado.

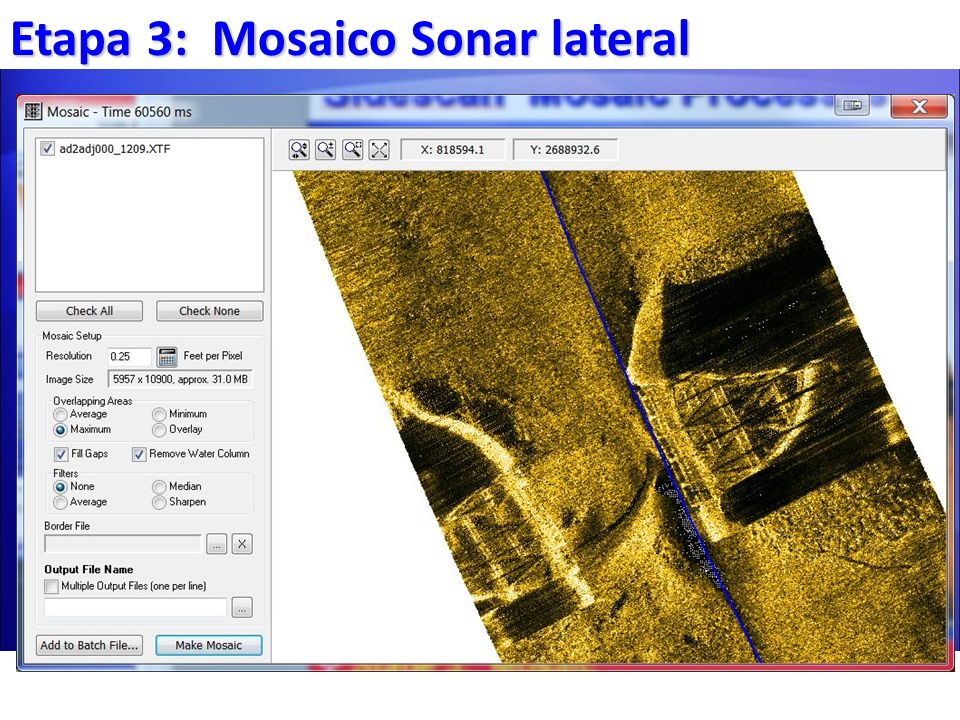

26 Etapa 3: Mosaico Sonar lateral

27 Etapa 3: Mosaico Ajuste las opciones de mosaico, luego hágalo en un solo paso (1)Seleccione archivos para el mosaico (2)Entre resolución (3)Seleccione método traslapo y opciones Filtros (4)TIF Sencillo o uno por línea (5)Use archivo Borde para mosaico de un área específica (6)Nombre el archivo TIF Mostrar puede mostrar Traqueo Barrido Cobertura, Blancos (desde Fase 2) y marco archivo borde. Use Opciones (F9) para habilitar líneas de cobertura

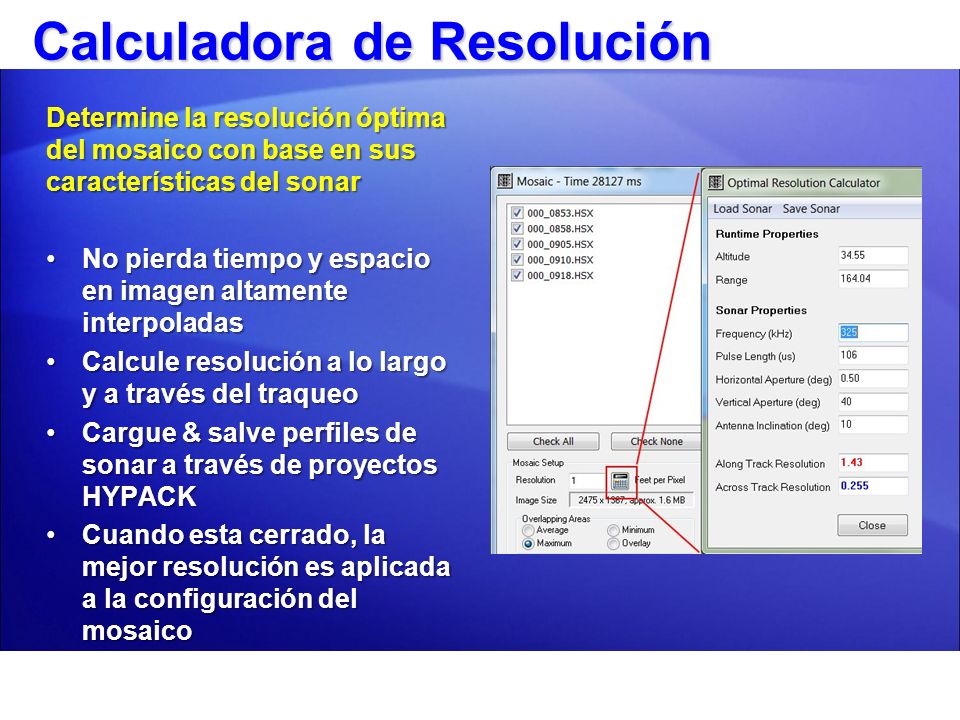

28 Calculadora de Resolución Determine la resolución óptima del mosaico con base en sus características del sonar No pierda tiempo y espacio en imagen altamente interpoladasNo pierda tiempo y espacio en imagen altamente interpoladas Calcule resolución a lo largo y a través del traqueoCalcule resolución a lo largo y a través del traqueo Cargue & salve perfiles de sonar a través de proyectos HYPACKCargue & salve perfiles de sonar a través de proyectos HYPACK Cuando esta cerrado, la mejor resolución es aplicada a la configuración del mosaicoCuando esta cerrado, la mejor resolución es aplicada a la configuración del mosaico

29 Opciones Filtrado mosaico PROMEDIO: Suaviza el mosaico al ajustar cada pixel al promedio de los 3x3 pixeles vecinos ACENTUAR: Acentúe el mosaico al mejorar el contraste de pixeles en relación a los 3x3 pixeles vecinos MEDIANA: Suaviza el mosaico mientras preserva los bordes al ajustar cada pixel al valor medio de 3x3.

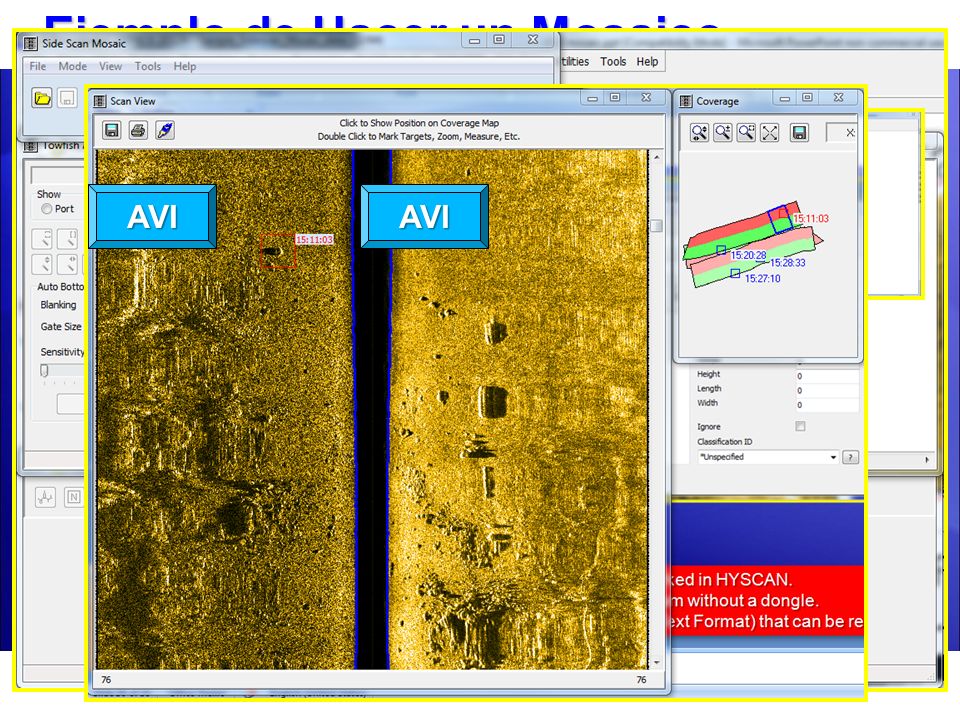

30 Ejemplo de Hacer un Mosaico Ejemplo de Hacer un Mosaico Etapa 1: Inicie el Proceso del Mosaico. Entre los archivos y escoja opciones verificar traqueo del fondo, rumbo y navegación. Etapa 3: Mosaico Etapa 2: Blancos AVIAVI

31

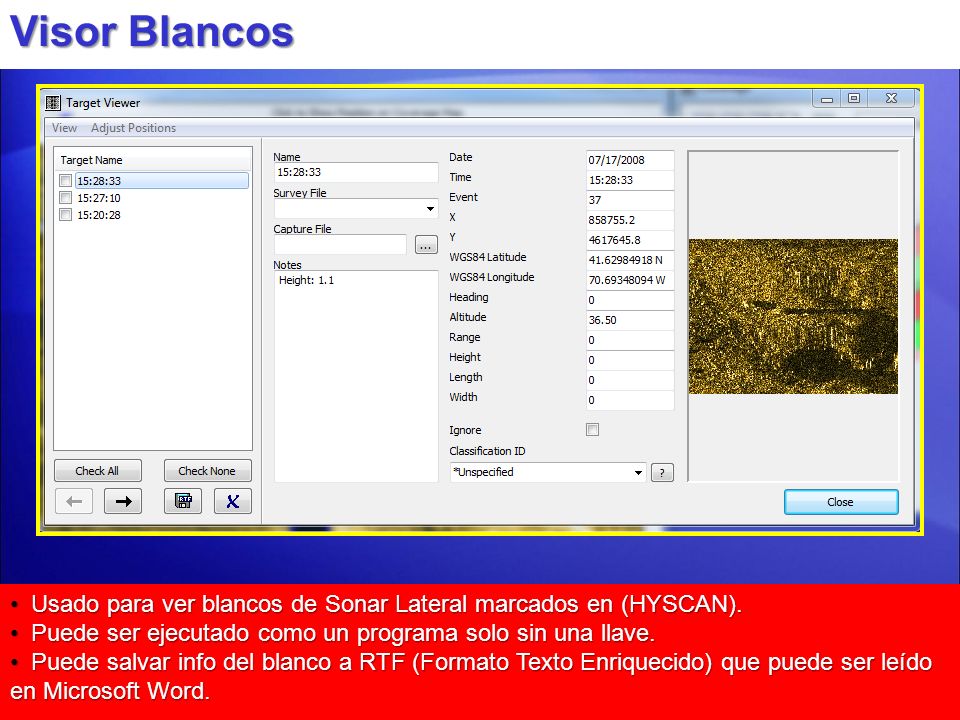

32 Visor Blancos Usado para ver blancos de Sonar Lateral marcados en (HYSCAN). Usado para ver blancos de Sonar Lateral marcados en (HYSCAN). Puede ser ejecutado como un programa solo sin una llave. Puede ser ejecutado como un programa solo sin una llave. Puede salvar info del blanco a RTF (Formato Texto Enriquecido) que puede ser leído en Microsoft Word. Puede salvar info del blanco a RTF (Formato Texto Enriquecido) que puede ser leído en Microsoft Word.

33 BATCH MOSAICO SONAR LATERAL

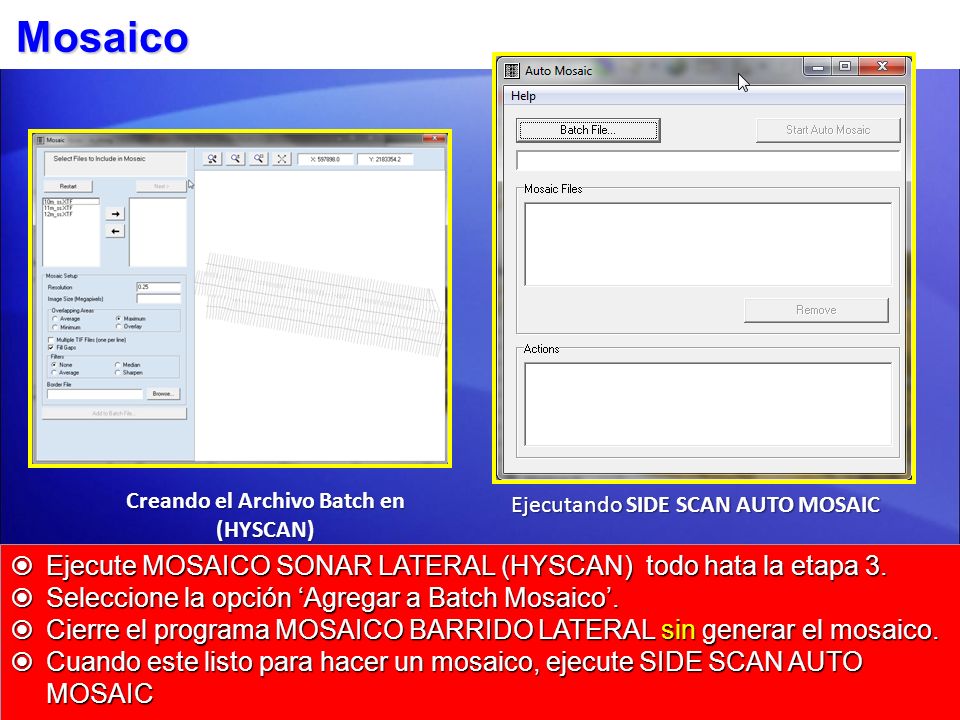

34 Mosaico Ejecute MOSAICO SONAR LATERAL (HYSCAN) todo hata la etapa 3. Ejecute MOSAICO SONAR LATERAL (HYSCAN) todo hata la etapa 3. Seleccione la opción Agregar a Batch Mosaico. Seleccione la opción Agregar a Batch Mosaico. Cierre el programa MOSAICO BARRIDO LATERAL sin generar el mosaico. Cierre el programa MOSAICO BARRIDO LATERAL sin generar el mosaico. Cuando este listo para hacer un mosaico, ejecute SIDE SCAN AUTO MOSAIC Cuando este listo para hacer un mosaico, ejecute SIDE SCAN AUTO MOSAIC Creando el Archivo Batch en (HYSCAN) Ejecutando SIDE SCAN AUTO MOSAIC

35 UNIENDO TIF (MOSAICOS) SONAR LATERAL

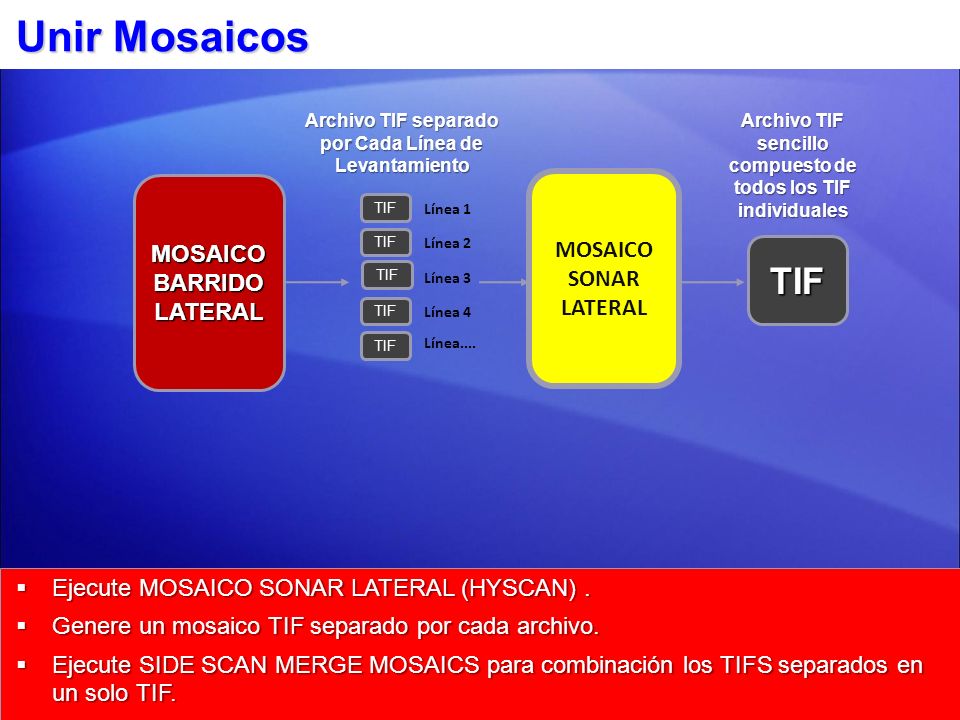

36 Unir Mosaicos Ejecute MOSAICO SONAR LATERAL (HYSCAN). Ejecute MOSAICO SONAR LATERAL (HYSCAN). Genere un mosaico TIF separado por cada archivo. Genere un mosaico TIF separado por cada archivo. Ejecute SIDE SCAN MERGE MOSAICS para combinación los TIFS separados en un solo TIF. Ejecute SIDE SCAN MERGE MOSAICS para combinación los TIFS separados en un solo TIF. TIF Línea 1 Línea 2 Línea 3 Línea 4 Línea.... MOSAICO BARRIDO LATERAL MOSAICO SONAR LATERAL TIF Archivo TIF separado por Cada Línea de Levantamiento Archivo TIF sencillo compuesto de todos los TIF individuales

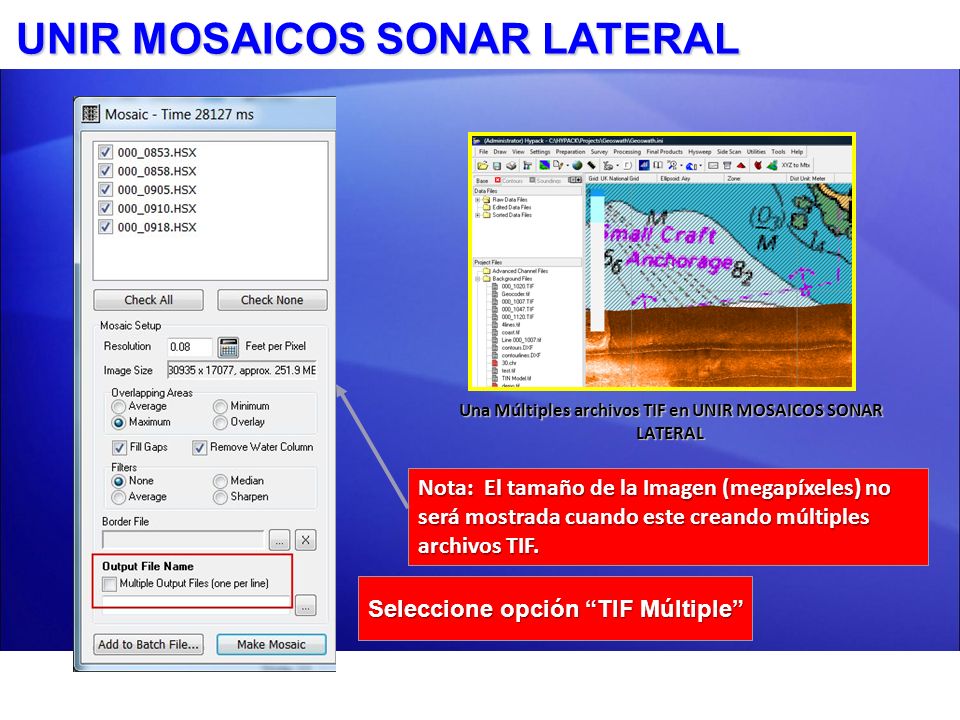

37 UNIR MOSAICOS SONAR LATERAL Una Múltiples archivos TIF en UNIR MOSAICOS SONAR LATERAL Seleccione opción TIF Múltiple Nota: El tamaño de la Imagen (megapíxeles) no será mostrada cuando este creando múltiples archivos TIF.
