HYPACK® MAX Modulos ADCP Registrar ADCP Perfil ADCP ADCP a DXF Co-desarrollado con el afiliado de Coastal O: ASB Infotech Pvt. Ltd, Mumbai. Presentación.

Presentaciones similares


Presentación del tema: "HYPACK® MAX Modulos ADCP Registrar ADCP Perfil ADCP ADCP a DXF Co-desarrollado con el afiliado de Coastal O: ASB Infotech Pvt. Ltd, Mumbai. Presentación."— Transcripción de la presentación:

1 HYPACK® MAX Modulos ADCP Registrar ADCP Perfil ADCP ADCP a DXF Co-desarrollado con el afiliado de Coastal O: ASB Infotech Pvt. Ltd, Mumbai. Presentación hecha por:- Pramod S Nayak, ASB Infotech

2 Registro ADCP Características Corre simultáneamente con HYPACK® SURVEY Registro controlado por HYPACK® SURVEY Registra formatos *.ADCP y *r.000 Posiciones en coordenadas locales Despliegue gráfico en tiempo real Interfaces con Instrumentos de ADCP de RD Instruments Workhorse TM Utiliza *.CFG, *.WRC y archivos de configuración *.WHP Botones de Alarma avisan de una perdida de señal de varios sensores como oleaje, posición, rumbo, etc

3 ADCP Interfase con HYPACK ADCP y asimilación de datos de Levantamiento

4 Configuración de Equipos Para máxima exactitud, montar el ADCP lo mas cerca posible al transducer de la ecosonda. Esto proporciona una buena comparación de la traza del fondo del ADCP con la profundidad de la ecosonda Cortesía de USACE-St Louis

5 Configuración de Equipo 2 Equipo ADCP montado con el transducer > Cortesía de USACE-St Louis

6 Hardware Setup3 Antena GPS montada en el centro del barco. Desplaz. De GPS son introducidos en HYPACK® HARDWARE Cortesía de USACE-St Louis

7 Configurando Registro de ADCP para trabajar con HYPACK® MAX. Se requiere un puerto serial para conexión de ADCP. Considere el uso de monitores duales ya que tendrá mas ventanas corriendo simultáneamente con HYPACK® MAX y registrador de ADCP.

8 Descripción del Registrador de ADCP La Ventana de Registro es la pantalla principal de control. Barra de Menú Estado Sensores/ Alarma Ventana Registro Muestra actualizaciones de varios sensores

9 Configuración del Registro de ADCP Seleccionar archivo de configuración Conectar a ADCP Soltar ADCP Seleccionar diferentes Ventanas (tabla o gráfica). Registrar en formato RDI también para comprobación.

10 Registro ADCP configuración de la conexión Connectar Configurar el puerto en que va a conectar el ADCP. Probar la conexión con ADCP.

11 Registro ADCP Pantalla Principal

12 Registro ADCP Visualización de Tablas La Visualización de Tablas es una vista de los datos en scrolling, configurable. Visaulización en Tablas

13 Registro ADCP Perfiles Este-Oeste, Norte- Sur, Vertical, y Ventana de Error Colores configurables (basado en velocidad) y configuración de profundidad Perfil de Velocidad

14 Registro ADCP Configuración de Color El Rango de Velocidad puede ser configurado entrando valores de mínimo y máximo. Suavizar colores. Gama de colores para diferente ventanas Configuración de Colores

15 Registro ADCP Configuración de Profundidad El rango de Profundidad puede ser entrado en los valores de Iniciar Start y Fin End. Full range complete rango de bines configurados Datos por debajo del fondo traqueado por el ADCP o Ecosonda puede ser ignorado. Configuración de Profundidad

16 Registro ADCP Vista de Intensidad Visualizar Intensidades de los haces 1-4 y/o promedios Configuración de Color y Profundidad Perfil de Intensidad

17 Registro ADCP Visualización traqueos 2-D despliegue de la traza y vectores actuales Visualizar vectores a profund/bin definida por usuario Estado de Inicio y Fin de registro mostrado con pts rojos y verdes. Transect Vector

18 ADCP Registro Mag-Dir Radar Perfil de Magnitud de Dirección Despliegue en tiempo real de la velocidad de corriente y dirección para bins definidos por el usuario.

19 ADCP Registro Presentación Integrada de Datos Presentación de datos

20 Vistas ADCP

21 Registro ADCP Exportación de Datos Datos de ensamble y del levantamiento pueden ser registrados en un archivo de texto. Los datos de campo pueden ser configurados por el usuario.

22 Registro ADCP Registro de Datos Guarda Datos en el directorio de Proyectos de Hypack® Max Datos registrado incluyen: formato HYPACK Raw formato HYPACK *.adcp formato *r.000 (opcional) formato *.txt (ASCII)

23 ADCP Registro formato bruto Formato Bruto de HYPACK Datos etiquetados con hora registrado en el programa de Levantamiento. Datos de Posición ( coordenadas locales) Datos de Ecosondas Datos deMRU Info de sensores (tipo, desplazamientos, etc.)

24 Registro ADCP Formato ADCP formato *.ADCP de HYPACK Registro ADCP Datos del montaje – La misma estructura que el formato *r.000 XY, Lat-Long, H-P-R, Profund, etc.

25 Perfil ADCP Lee archivos de datos *.ADCP y archivos de datos editados de HYPACK Desplega profundidad de la ecosonda o traza de fondo ADCP. Calcula flujos y crea un reporte Imprime y plotea perfiles

26 Perfil ADCP El programa Perfil ADCP despliega datos de flujo en color con secciones transversales de canal

27 perfilador ADCP Formulario de Entrada Tabla de Levantamiento

28 Perfil ADCP Opciones gráficas Tabla de Opciones Gráficas

29 ADCP Perfilador Ventana View tab

30 ADCP Perfilado Opciones de Imprimir Tabla Imprimir

31 ADCP Perfilador vista Descarga Descarga puede ser calculada individualmente para cada sección, o acumulada. Un registro malo esta representado con rojo

32 Carasterísticas de ADCP a DXF Convierte datos *.ADCP a formato DXF (Vectores de corriente) DXF puede ser importado a otros programas Permite el ploteo de vectores de corriente a hojas de ploteo en el programa de HYPLOT en HYPACK® MAX Los vectores de corriente pueden ser visualizados como archivos de fondo en HYPACK® Max La longitud, tamaño de texto, bin de vector son configurables.

33 ADCP a DXF – Representaciones Dirección e intensidad de la corriente de flujo Direecion e Intensidad corriente de reflujo Corriente en aguas restringidas Especificaciones OHI

34 Ventana conversion de ADCP a DXF Ventana ADCP a DXF

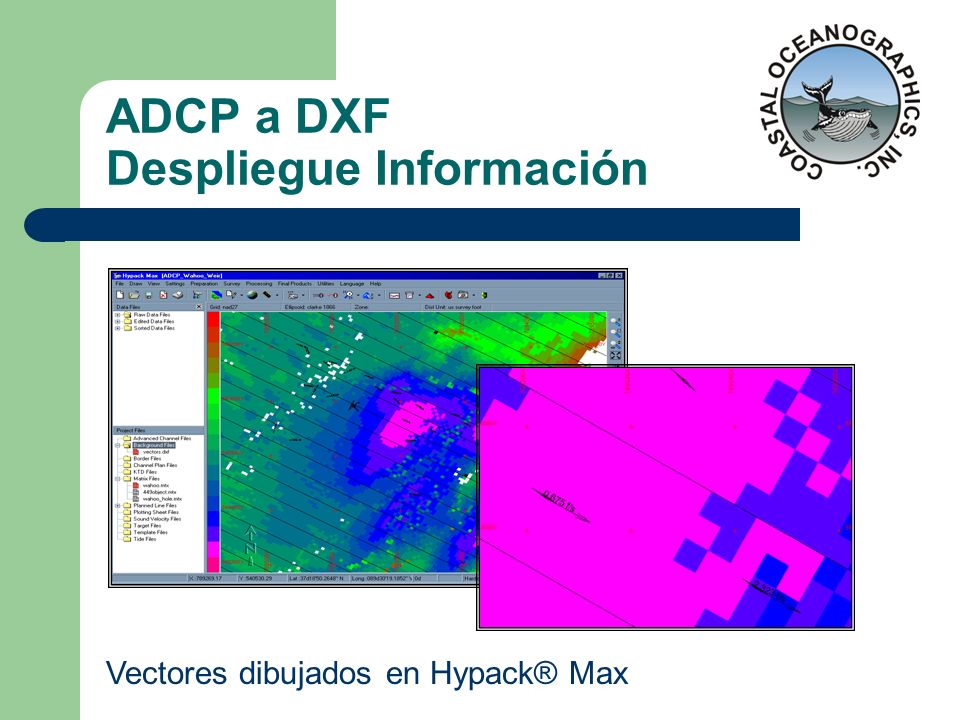

35 ADCP a DXF Despliegue Información Vectores dibujados en Hypack® Max

36 ADCP a DXF Despliegue de corriente Vectores ploteados en Hyplot

37 ADCP a DXF Exportación de datos Vectores exportados a CAD
