1 SONAR LATERAL SURVEY 1 HYPACK 2013

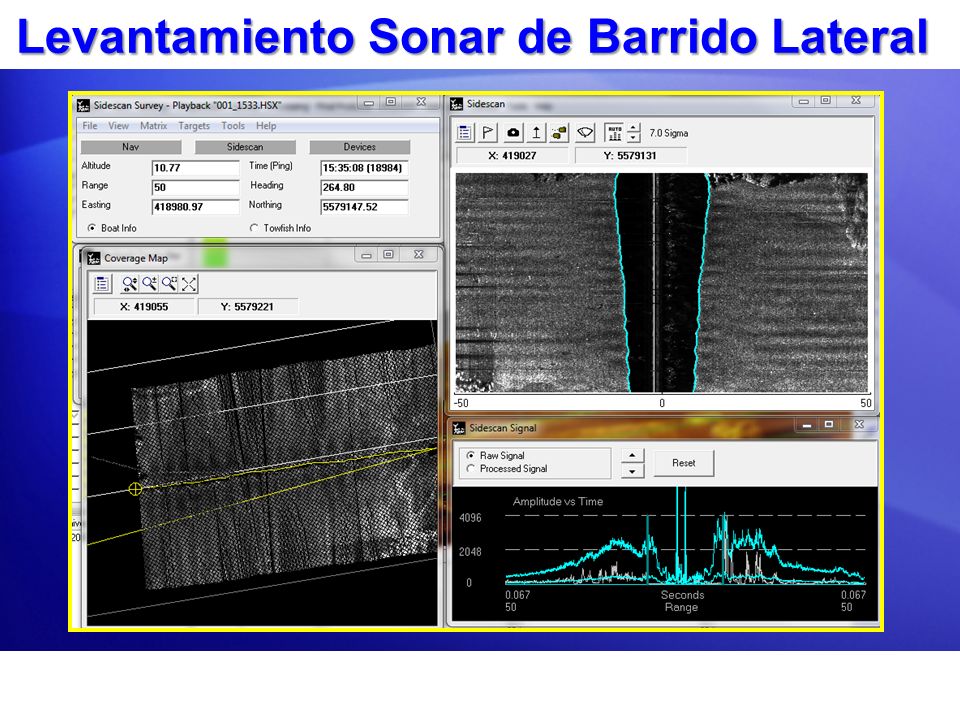

2 Levantamiento Sonar de Barrido Lateral

3 Ventana Principal Archivos de datos en área del título. Archivos de datos en área del título. Indicadores de Alarma: Indicadores de Alarma: Verde = OK Verde = OK Amarillo = Precaución Amarillo = Precaución Roja = Algo anda mal! Roja = Algo anda mal! Haga clic en el indicador por la causa de la alarma. Haga clic en el indicador por la causa de la alarma. Escoja Bote o towfish datos a ser mostrados. Escoja Bote o towfish datos a ser mostrados. (Nota: todos los datos son grabados, esto es solo para el propósito de mostrar los datos en la pantalla) Mediciones del Sistema: Mediciones del Sistema: Altitud del towfish, número y hora del último ping, etc. Altitud del towfish, número y hora del último ping, etc.

4 Opciones y menus GRABACION DE ARCHIVO Use las teclas CTRL-S desde HYPACK SURVEY para iniciar la grabaciónUse las teclas CTRL-S desde HYPACK SURVEY para iniciar la grabación Use las teclas CTRL-E desde HYPACK SURVEY para finalizar la grabación.Use las teclas CTRL-E desde HYPACK SURVEY para finalizar la grabación. Archivos de Datos son almacenados en la carpeta...\Raw del proyecto con una extensión HSX.Archivos de Datos son almacenados en la carpeta...\Raw del proyecto con una extensión HSX. Opción Grabación:Opción Grabación: Seleccione el grabador de datos opción (F7) para grabar datos directamente en formato XTF. También puede grabar a HSX y luego usar el programa CONVERTIDOR HSX para convertir sus archivos HSX a formato XTF.Seleccione el grabador de datos opción (F7) para grabar datos directamente en formato XTF. También puede grabar a HSX y luego usar el programa CONVERTIDOR HSX para convertir sus archivos HSX a formato XTF.

5 HERRAMIENTAS sonar lateral Muchos sistemas de barrido lateral pueden ser controlados dentro de SIDE SCAN SURVEY. En el menú Herramientas, seleccione Control Equipo Sonar Lateral. Ajustes para Rango, Escala, Pinging, y ciertos controles de ganancia pueden ser enviados al sonar. Muestras de Cajas de control para diferentes sonares

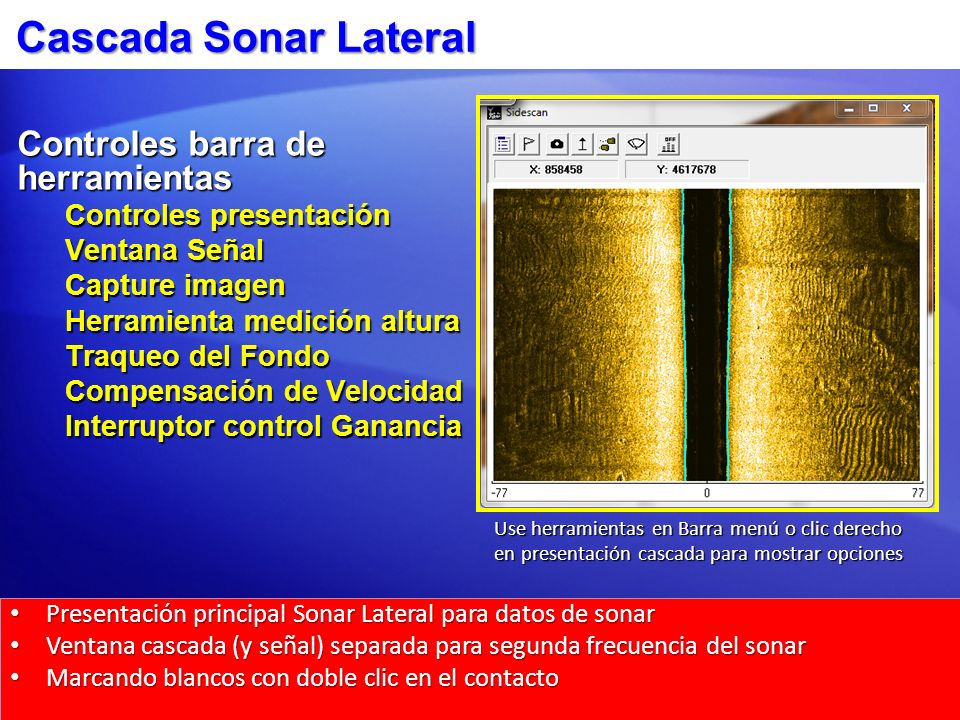

6 Cascada Sonar Lateral Controles barra de herramientas Controles presentación Ventana Señal Capture imagen Herramienta medición altura Traqueo del Fondo Compensación de Velocidad Interruptor control Ganancia Presentación principal Sonar Lateral para datos de sonar Presentación principal Sonar Lateral para datos de sonar Ventana cascada (y señal) separada para segunda frecuencia del sonar Ventana cascada (y señal) separada para segunda frecuencia del sonar Marcando blancos con doble clic en el contacto Marcando blancos con doble clic en el contacto Use herramientas en Barra menú o clic derecho en presentación cascada para mostrar opciones

7 Ventana Señal Sonar Lateral Señal Sonar Lateral en presentación tipo osciloscopio. Señal Bruta (desde sonar)Señal Bruta (desde sonar) Señal procesada (después de escalado y ganancia).Señal procesada (después de escalado y ganancia). Pings sencillo o múltiplePings sencillo o múltiple Ventana señal Sonar de Barrido Lateral

8 Ajustando niveles de Saturación Imagen mejorada en la cascada puede obtenerse al ajustar las barras del Nivel de Saturación en la ventana Señal Sonar Lateral. Imagen mejorada en la cascada puede obtenerse al ajustar las barras del Nivel de Saturación en la ventana Señal Sonar Lateral. Use el botón RESET para ajustar el nivel al mejor ajuste Use el botón RESET para ajustar el nivel al mejor ajuste Ajustando niveles de saturación o parámetros de ganancia es un ajuste solo de ganancia de presentación. No tiene efecto en los datos grabados. Ajustando niveles de saturación o parámetros de ganancia es un ajuste solo de ganancia de presentación. No tiene efecto en los datos grabados. Siempre grabamos los datos de señal bruta al archivo HSX. Siempre grabamos los datos de señal bruta al archivo HSX.

9 Control Presentación - Colores Seleccione colores: Seleccione colores: Escala grisesEscala grises Una de las paletas pre- definidas o un de los pre- definido paletas o unUna de las paletas pre- definidas o un de los pre- definido paletas o un matiz Personalizadomatiz Personalizado Opción Invertir presentación. Opción Invertir presentación. Ajustes de Brillo y Contraste. Ajustes de Brillo y Contraste. Botón Reset para restaurar parámetros al valor de saturación de señal del mejor ajuste (barras azules en ventana señal). Botón Reset para restaurar parámetros al valor de saturación de señal del mejor ajuste (barras azules en ventana señal).

10 Control Presentación - Ganancia Ajuste separado por cada transducer. Ajuste separado por cada transducer. Ganancia: Controla brillo general. Ganancia: Controla brillo general. TVG: Compensa por pérdida de señal con la distancia o en fondo inclinado. TVG: Compensa por pérdida de señal con la distancia o en fondo inclinado. TVG AVANZADO: TVG AVANZADO: AutoTVG – controles sensibilidadAutoTVG – controles sensibilidad TVG como una función de dBs/100 metrosTVG como una función de dBs/100 metros Use fórmula P1, P2 P3Use fórmula P1, P2 P3

11 Interruptor ganancia y Compensación Velocidad Interuptor en la cascada principal para control de ganancia de la imagen es un atajo a la página de control del Sonar Lateral (Shift F9) Interruptor Ganancia – AutoTVG y dB/100m Interruptor para cascada Compensación Velocidad

12 Ejemplos de diferentes Ganancias y TVG Ajustes a la misma imagen de Sonar de Barrido Lateral Auto TVG – Sigma = 7 Datos Brutos: Ganancia = 0 Use los controles de ganancia para mejorar la imagen, y para balancear la señal Presentación en cascada sin ajustes. Note el área mas oscura cerca al nadir, y el área mas clara en el borde exterior

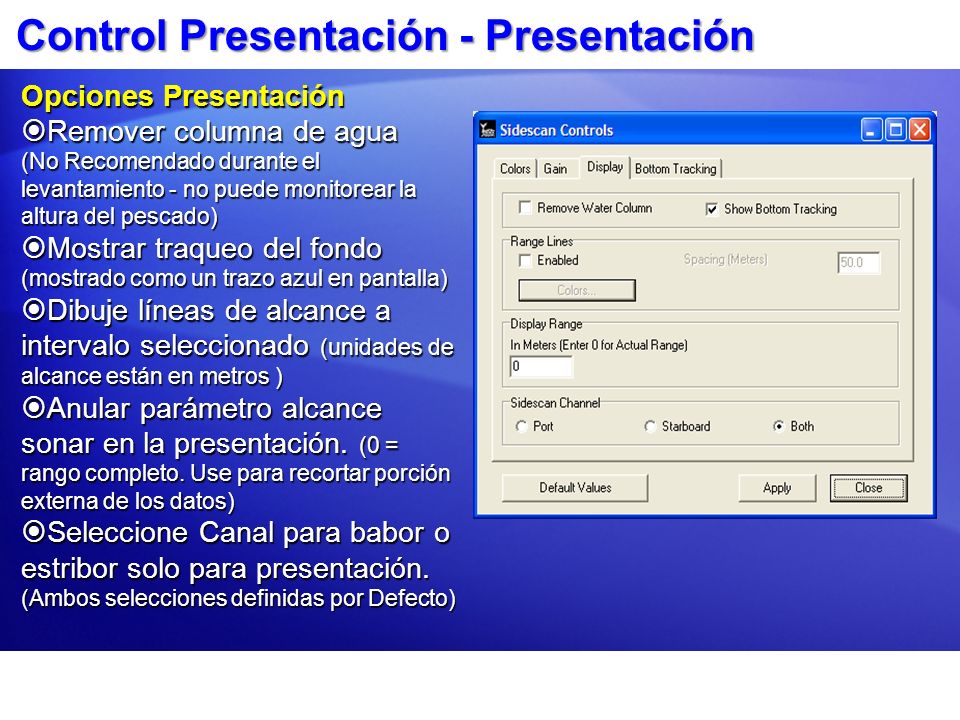

13 Control Presentación - Presentación Opciones Presentación Remover columna de agua (No Recomendado durante el levantamiento - no puede monitorear la altura del pescado) Remover columna de agua (No Recomendado durante el levantamiento - no puede monitorear la altura del pescado) Mostrar traqueo del fondo (mostrado como un trazo azul en pantalla) Mostrar traqueo del fondo (mostrado como un trazo azul en pantalla) Dibuje líneas de alcance a intervalo seleccionado (unidades de alcance están en metros ) Dibuje líneas de alcance a intervalo seleccionado (unidades de alcance están en metros ) Anular parámetro alcance sonar en la presentación. (0 = rango completo. Use para recortar porción externa de los datos) Anular parámetro alcance sonar en la presentación. (0 = rango completo. Use para recortar porción externa de los datos) Seleccione Canal para babor o estribor solo para presentación. (Ambos selecciones definidas por Defecto) Seleccione Canal para babor o estribor solo para presentación. (Ambos selecciones definidas por Defecto)

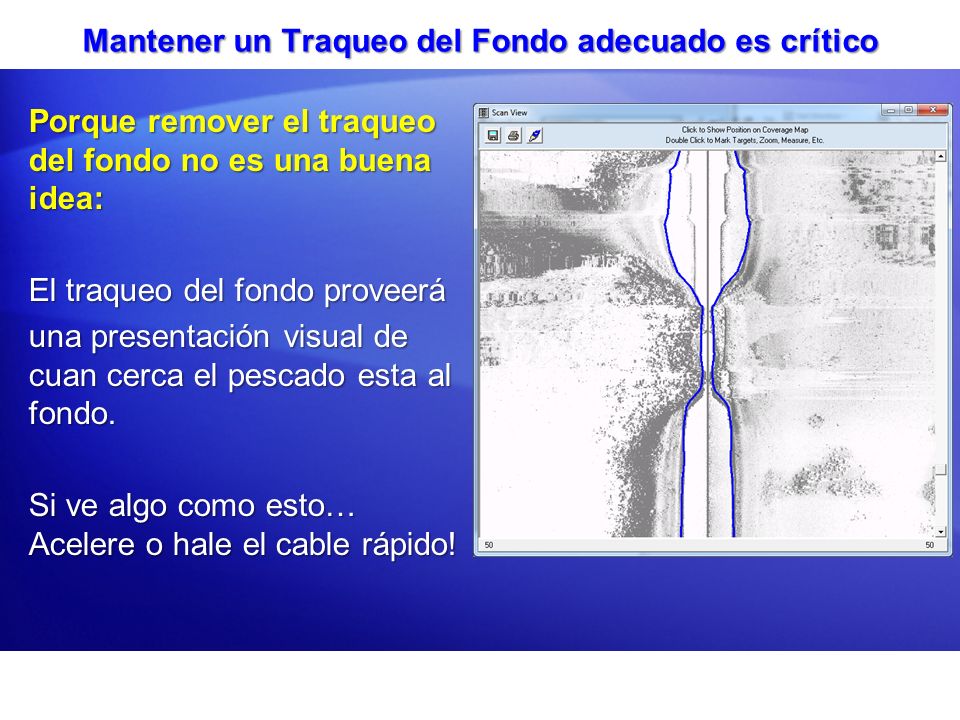

14 Mantener un Traqueo del Fondo adecuado es crítico Porque remover el traqueo del fondo no es una buena idea: El traqueo del fondo proveerá una presentación visual de cuan cerca el pescado esta al fondo. Si ve algo como esto… Acelere o hale el cable rápido!

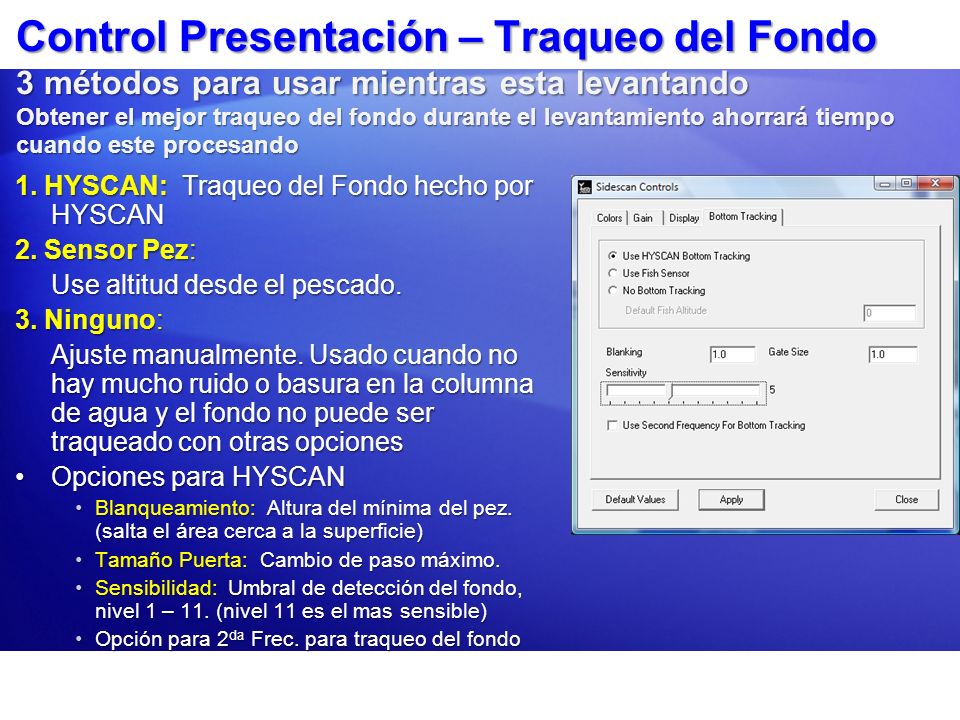

15 Control Presentación – Traqueo del Fondo 3 métodos para usar mientras esta levantando Obtener el mejor traqueo del fondo durante el levantamiento ahorrará tiempo cuando este procesando 1. HYSCAN: Traqueo del Fondo hecho por HYSCAN 2. Sensor Pez: Use altitud desde el pescado. 3. Ninguno: Ajuste manualmente. Usado cuando no hay mucho ruido o basura en la columna de agua y el fondo no puede ser traqueado con otras opciones Opciones para HYSCANOpciones para HYSCAN Blanqueamiento: Altura del mínima del pez. (salta el área cerca a la superficie)Blanqueamiento: Altura del mínima del pez. (salta el área cerca a la superficie) Tamaño Puerta: Cambio de paso máximo.Tamaño Puerta: Cambio de paso máximo. Sensibilidad: Umbral de detección del fondo, nivel 1 – 11. (nivel 11 es el mas sensible)Sensibilidad: Umbral de detección del fondo, nivel 1 – 11. (nivel 11 es el mas sensible) Opción para 2 da Frec. para traqueo del fondoOpción para 2 da Frec. para traqueo del fondo

16 Ventana presentación Datos Sonar Lateral Información Sonar: Cabeceo, rolido, rumbo, presión y prof. pueden ser vistos. Presentación gráfica de datos de movimiento desde el pescado Ventana altitud puede resaltar la altura del pescado desde el fondo marino. Alarma prof. (mostrado en rojo) puede ser ajustado

17 Ventana presentación Datos Sonar Lateral Todos los datos son grabados al archivo HSX; esta selección de equipo es solo para presentación de datos Selección Equipo Permite al usuario especificar cual dato mostrar para Sonar, Rumbo, Altitud. Un ejemplo por use: Mientras se opera un sistema con MB backscatter y sonar lateral remolcado, esta opción le permite especificar el equipo a ser mostrado en la cascada.

18 Mapa Cobertura Muestra cobertura sonar lateral con Muestra cobertura sonar lateral con diagrama de palos (no MTX cargada), diagrama de palos (no MTX cargada), Cobertura 1x / 2x Cobertura 1x / 2x mosaico Sonar Lateral en tiempo real. mosaico Sonar Lateral en tiempo real. Matriz puede ser poblada con 2 colores de escala de grises (cobertura 1 x o 2 x) o mosaico sonar lateral Matriz puede ser poblada con 2 colores de escala de grises (cobertura 1 x o 2 x) o mosaico sonar lateral Matriz puede ser dibujada en ambos HYPACK® SURVEY Y mapa cobertura HYSCAN. No necesita seleccionar donde dibujar cobertura. Matriz puede ser dibujada en ambos HYPACK® SURVEY Y mapa cobertura HYSCAN. No necesita seleccionar donde dibujar cobertura. El mosaico en tiempo real es salvado como un archivo Matriz HYPACK. Esta diseñado para mostrar cobertura durante el levantamiento. Para un mosaico final GeoTif, use HYSCAN o GEOCODER

19 Capture imagen: Herramienta para salvar JPEG o GeoTiff 1.Seleccione ícono Cámara. 2.Haga clic y arrastre alrededor del blanco para capturar. 3.Imagen puede ser salvada como formato Jpeg o GeoTiff. Las imágenes Geo-referenciadas (solo TIF) puede ser vista en HYPACK Shell y Survey como un archivo de fondo.

20 Capture y Mida un contacto: Para marcar una blanco, doble clic en la cascada.Para marcar una blanco, doble clic en la cascada. Para medir un blanco, seleccione el ícono de flecha arriba (4 to ), y luego doble clic. Una ventana blanco abriráPara medir un blanco, seleccione el ícono de flecha arriba (4 to ), y luego doble clic. Una ventana blanco abrirá Se necesitan tres puntos a lo largo de la imagen altitud (A), longitud sombra (L), distancia total (R) Altura del contacto (H) = L * A / R

21 Medición Altura Blanco Usando la ventana blanco Ajuste barra 1 al final de la Columna de Agua. Ajuste barra 2 al borde del blanco/sombra Ajuste barra 3 al extremo externo de la sombra. Use la presentación de señal para asistirlo en encontrar el blanco y la sombra (busque señal baja o débil siguiendo al blanco) Altura sobre el fondo Marcar y salvar un blanco. Blancos serán mostrados en HYPACK Survey La altura del blanco puede no ser exactamente igual para dos operadores, debido a la subjetividad de la medición de sombras

22 Blancos en Acción

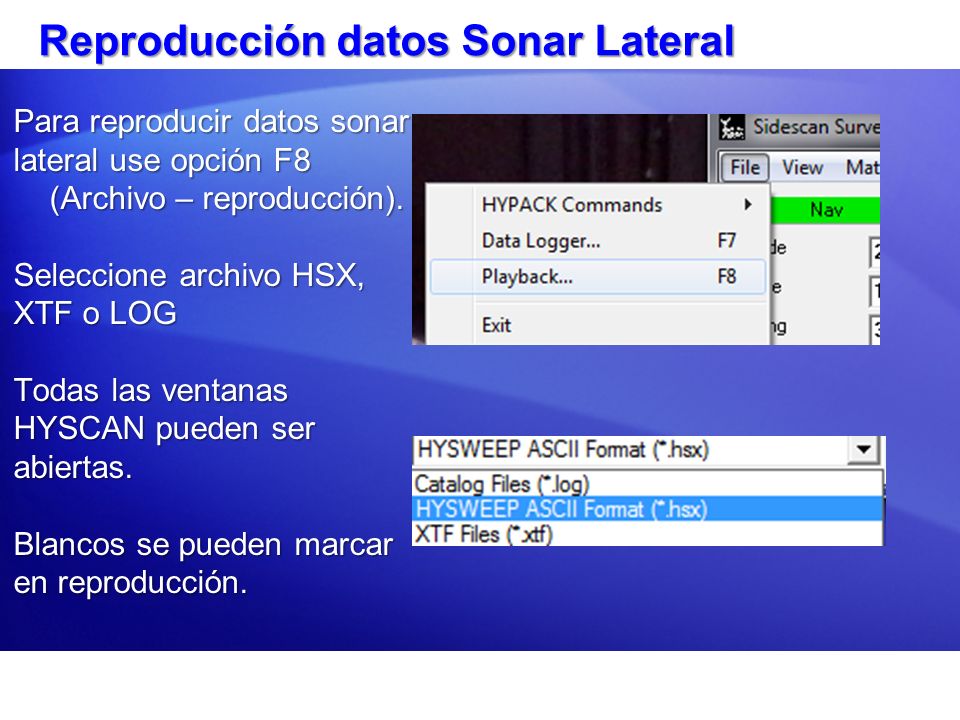

23 Reproducción datos Sonar Lateral Para reproducir datos sonar lateral use opción F8 (Archivo – reproducción). Seleccione archivo HSX, XTF o LOG Todas las ventanas HYSCAN pueden ser abiertas. Blancos se pueden marcar en reproducción.

24 Planeamiento Levantamiento: Cobertura 100% y 200% cobertura 100%: Para un alcance de 100 metros, el espaciamiento de líneas sería establecido en 160 metros. Esto provee un error de 20 metros fuera del traqueo durante el levantamiento. cobertura 200%: Este plan de levantamiento asegura que el fondo es cubierto dos veces por el Sonar Lateral cubriendo la región del nadir con el paso de la segunda línea Ancho Barrido 200m Espaciamiento de línea 160 metros Espaciamiento de línea 80 metros Note el ancho del barrido general es dos veces el rango de escala
