11. Tres cargas eléctricas q1=q2=3µC y q3= 4µC están localizadas en los siguientes puntos con relación a un sistema de rectangulares: q1 en el punto A.

Presentaciones similares


Presentación del tema: "11. Tres cargas eléctricas q1=q2=3µC y q3= 4µC están localizadas en los siguientes puntos con relación a un sistema de rectangulares: q1 en el punto A."— Transcripción de la presentación:

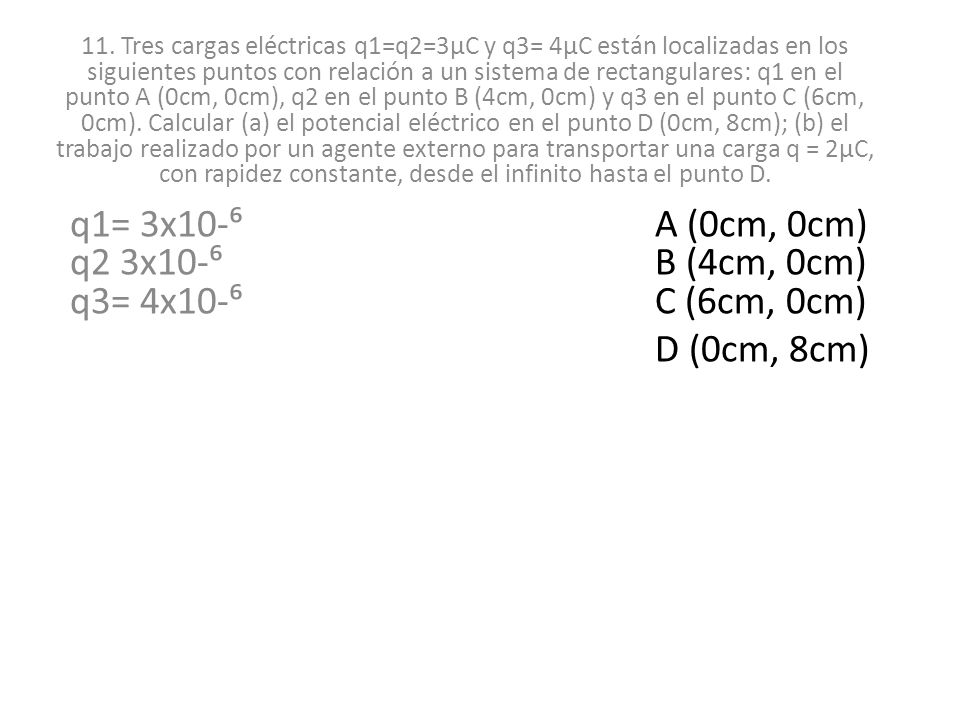

1 11. Tres cargas eléctricas q1=q2=3µC y q3= 4µC están localizadas en los siguientes puntos con relación a un sistema de rectangulares: q1 en el punto A (0cm, 0cm), q2 en el punto B (4cm, 0cm) y q3 en el punto C (6cm, 0cm). Calcular (a) el potencial eléctrico en el punto D (0cm, 8cm); (b) el trabajo realizado por un agente externo para transportar una carga q = 2µC, con rapidez constante, desde el infinito hasta el punto D. q1= 3x10- A (0cm, 0cm) q2 3x10- B (4cm, 0cm) q3= 4x10- C (6cm, 0cm) D (0cm, 8cm)

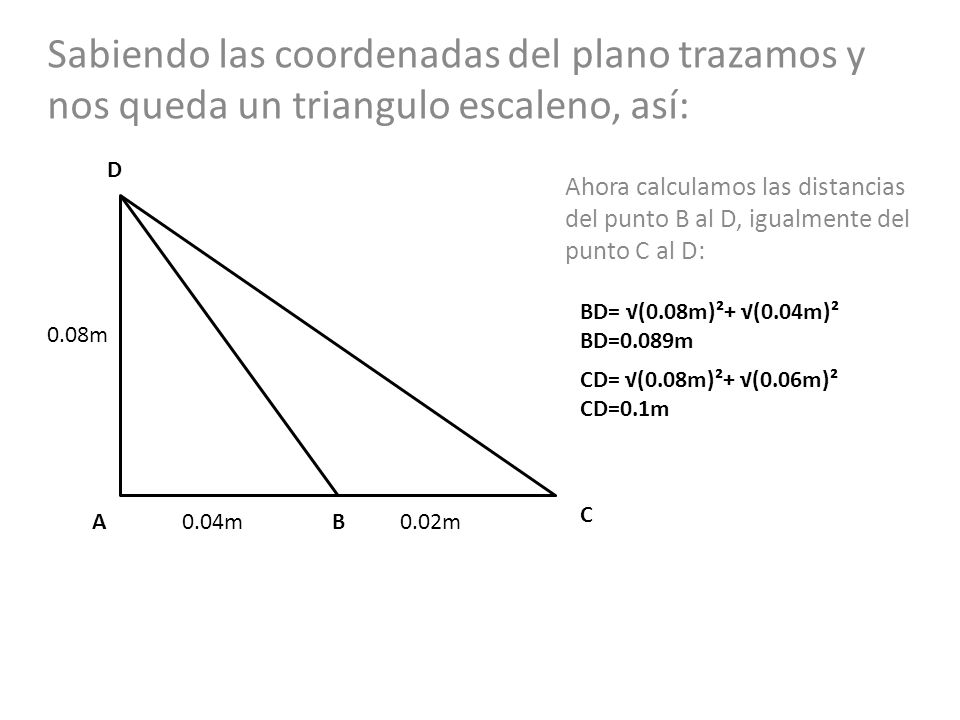

2 Sabiendo las coordenadas del plano trazamos y nos queda un triangulo escaleno, así: 0.08m 0.04m0.02mAB C D Ahora calculamos las distancias del punto B al D, igualmente del punto C al D: BD= (0.08m)²+ (0.04m)² BD=0.089m CD= (0.08m)²+ (0.06m)² CD=0.1m

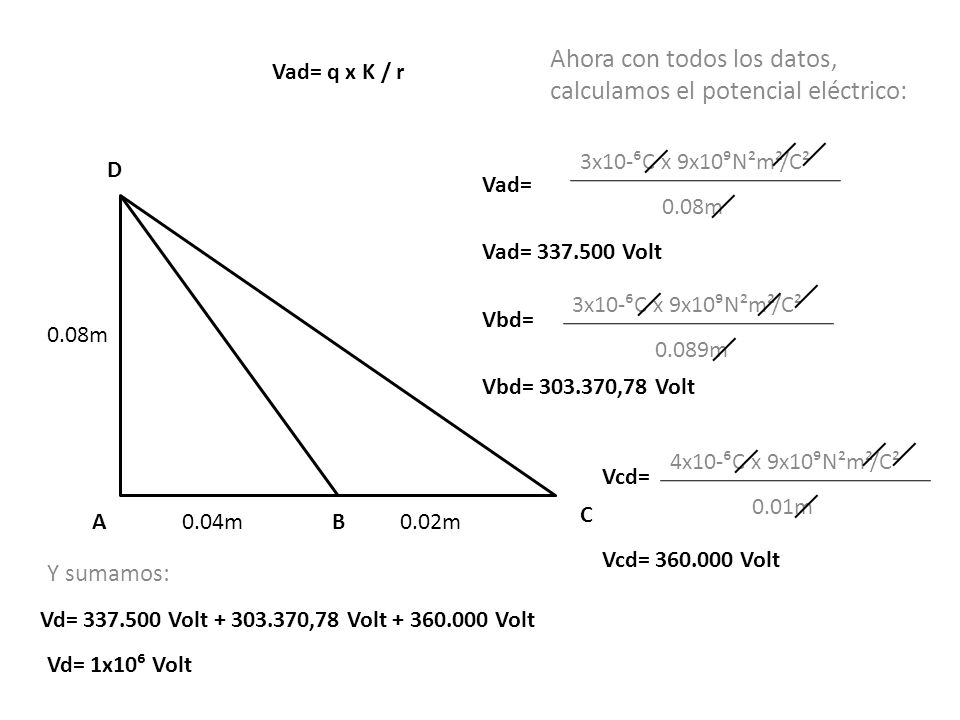

3 0.08m 0.04m0.02mAB C D Ahora con todos los datos, calculamos el potencial eléctrico: Vad= 3x10-C x 9x10N²m²/C² 0.08m Vad= Volt Vbd= 3x10-C x 9x10N²m²/C² 0.089m Vbd= ,78 Volt Vcd= 4x10-C x 9x10N²m²/C² 0.01m Vcd= Volt Y sumamos: Vd= Volt ,78 Volt Volt Vd= 1x10 Volt Vad= q x K / r

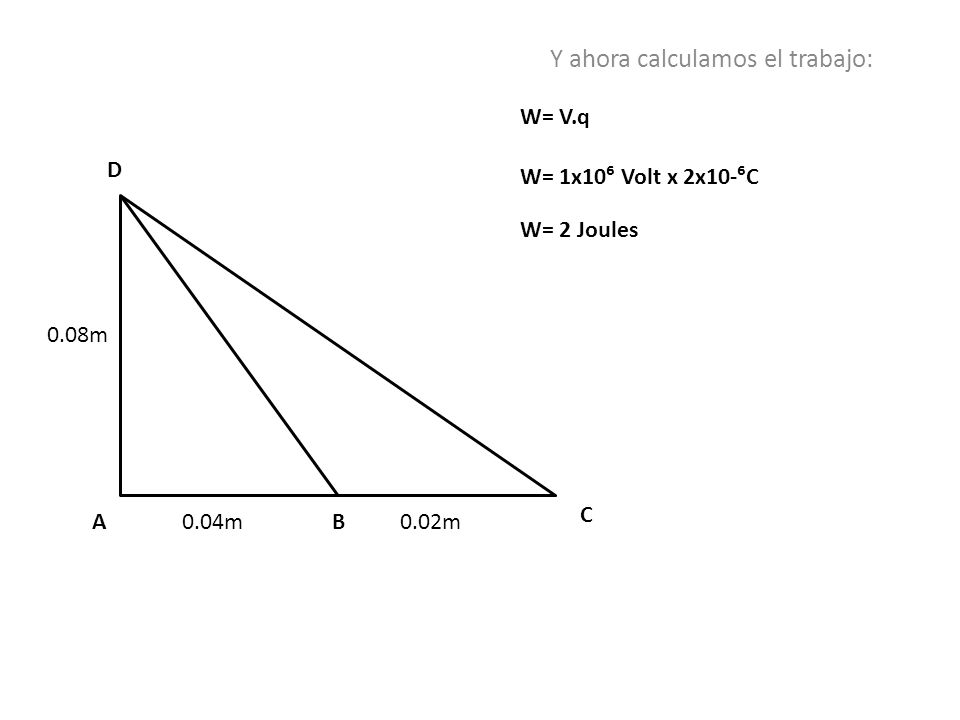

4 0.08m 0.04m0.02mAB C D Y ahora calculamos el trabajo: W= V.q W= 1x10 Volt x 2x10-C W= 2 Joules

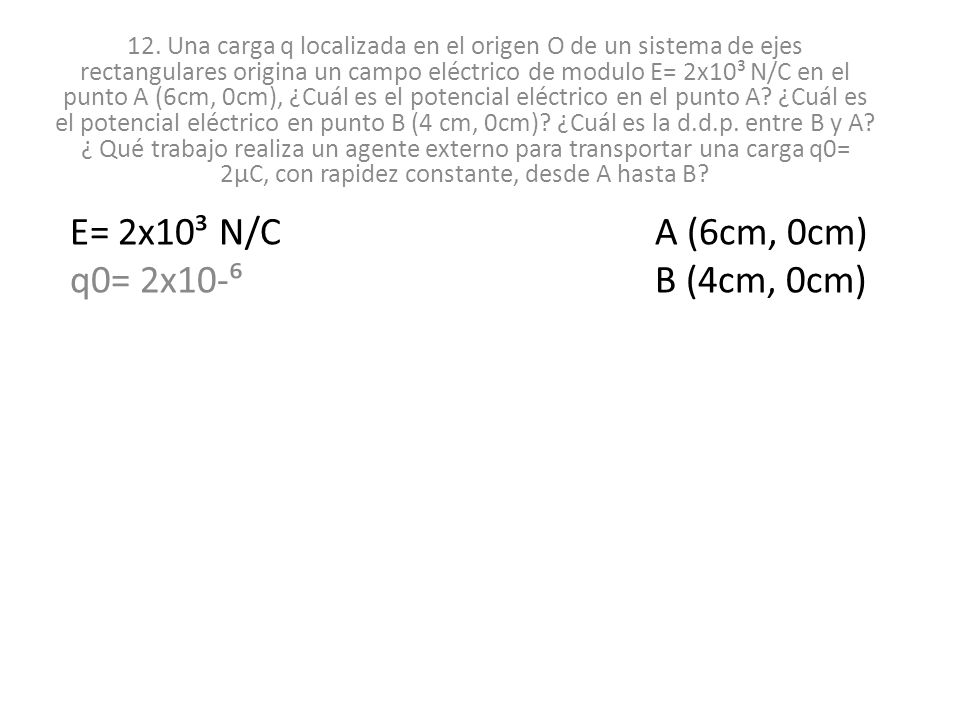

5 12. Una carga q localizada en el origen O de un sistema de ejes rectangulares origina un campo eléctrico de modulo E= 2x10³ N/C en el punto A (6cm, 0cm), ¿Cuál es el potencial eléctrico en el punto A? ¿Cuál es el potencial eléctrico en punto B (4 cm, 0cm)? ¿Cuál es la d.d.p. entre B y A? ¿ Qué trabajo realiza un agente externo para transportar una carga q0= 2µC, con rapidez constante, desde A hasta B? E= 2x10³ N/C A (6cm, 0cm) q0= 2x10- B (4cm, 0cm)

6 Sabiendo las coordenadas del plano trazamos, y nos queda una recta, así: 0.04m0.02m ABO Ahora calculamos el potencial eléctrico, multiplicando el campo eléctrico con la distancia de cada punto: V= E.d Va= 2x10³ N/C x 0.06m Va= 120V Va= 2x10³ N/C x 0.04m Va= 80V 0.06m

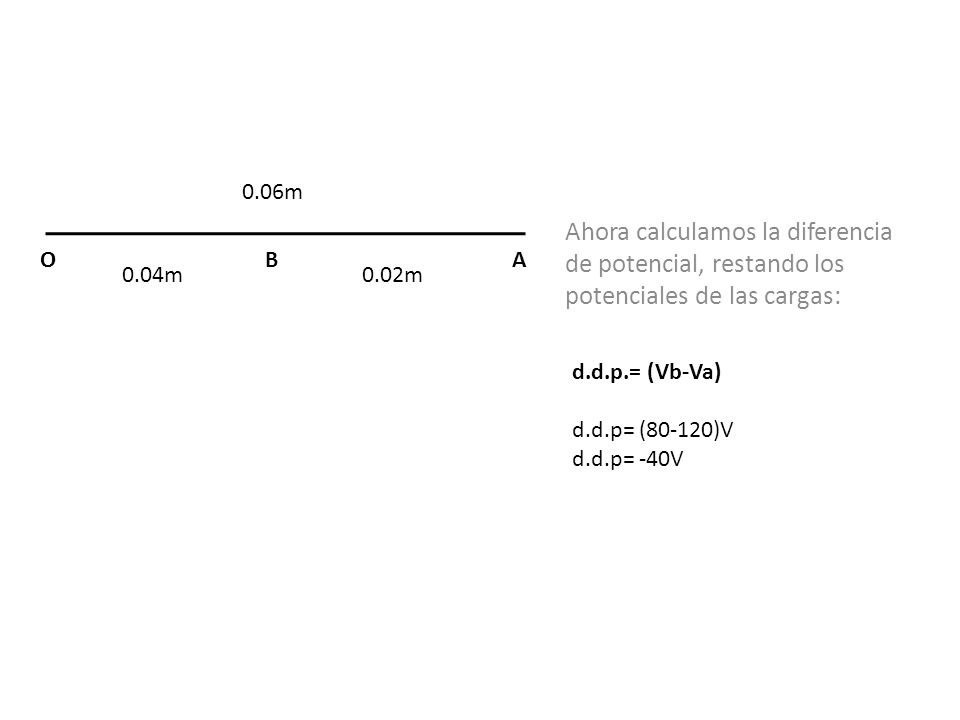

7 0.04m0.02m ABO Ahora calculamos la diferencia de potencial, restando los potenciales de las cargas: d.d.p.= (Vb-Va) d.d.p= (80-120)V d.d.p= -40V 0.06m

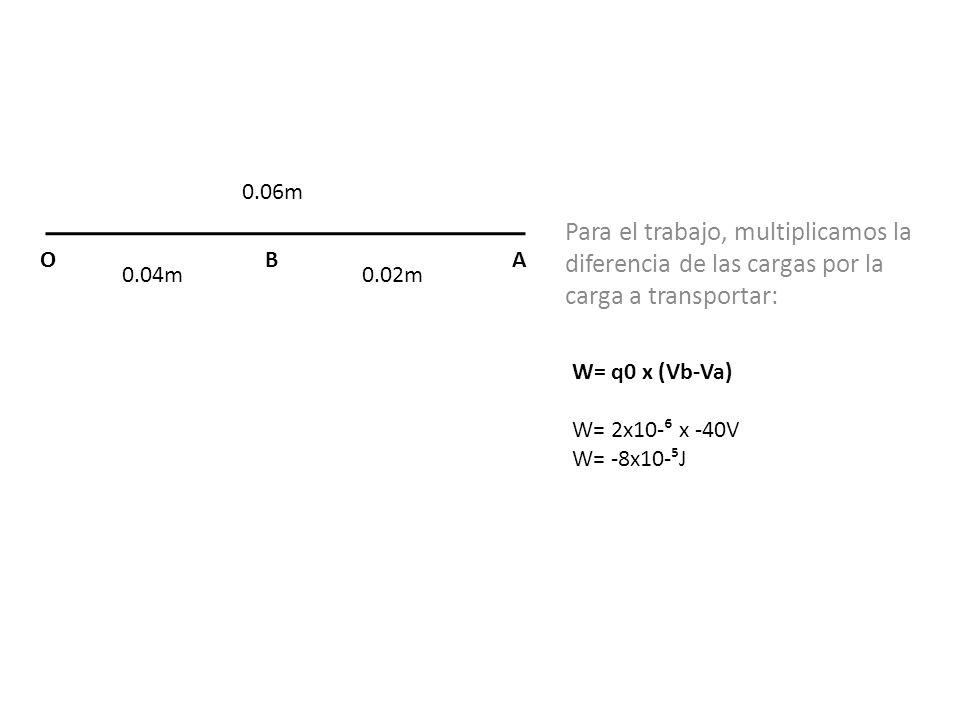

8 0.04m0.02m ABO Para el trabajo, multiplicamos la diferencia de las cargas por la carga a transportar: W= q0 x (Vb-Va) W= 2x10- x -40V W= -8x10-J 0.06m
