Presentación del tema: "Integrantes Acceta, Gregory #01 Correia, Karen #09 López, Aniuska #20 Martínez, Oreana #22 Sánchez, Alejandro #37 Grupo Nº 2 Equipotencial."— Transcripción de la presentación:

1 Integrantes Acceta, Gregory #01 Correia, Karen #09 López, Aniuska #20 Martínez, Oreana #22 Sánchez, Alejandro #37 Grupo Nº 2 Equipotencial

2 Energía potencial eléctrica a) Carga eléctrica situada en un campo eléctrico uniforme b) Carga situada en un campo eléctrico no uniforme La energía potencial eléctrica U del sistema formado por una carga fuente puntual q y una carga de prueba +q o situada a la distancia r de q es una magnitud que se mide por el trabajo que debe realizar un agente externo para desplazar la carga de prueba +q o con rapidez constante desde una distancia infinita hasta la distancia r de q.

3 Potencial Eléctrico Para encontrar la fórmula de potencial eléctrico, debemos dividir ambas fórmulas: Entre la q o El potencial eléctrico en un punto de un campo eléctrico es una magnitud que se mide por el cociente entre el trabajo que debe realizar un agente externo para desplazar una carga de prueba +q o con una rapidez constante desde el infinito hasta el punto considerado y el valor de dicha carga. Permite determinar el potencial eléctrico de la carga fuente puntual q hasta una distancia r Cuando se tiene una distribución de cargas fuentes puntuales q1, q2 …se procede en la forma siguiente: 1) Se calculan separadamente los potenciales V1,V2… que cada una de las cargas fuentes origina en el punto. 2) Se efectúa la suma algebraica de los potenciales obtenidos

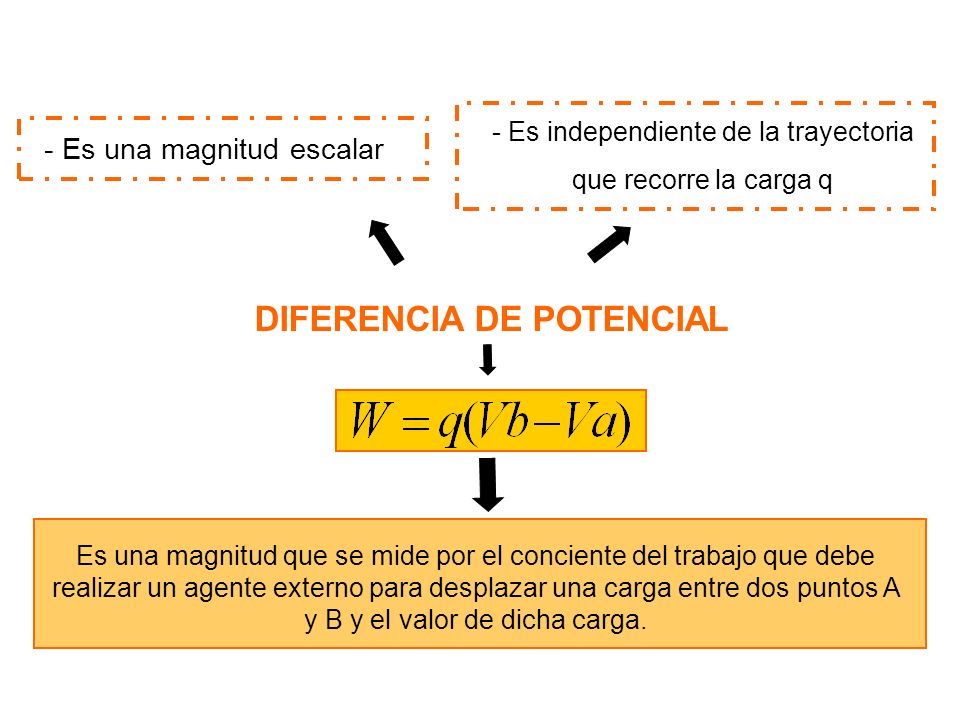

4 DIFERENCIA DE POTENCIAL - Es independiente de la trayectoria que recorre la carga q Es una magnitud que se mide por el conciente del trabajo que debe realizar un agente externo para desplazar una carga entre dos puntos A y B y el valor de dicha carga. - Es una magnitud escalar

5 La unidad de trabajo 1 joules (J) La unidad de carga 1 coulomb (C) UNIDADES DE DIFERENCIA DE POTENCIAL se obtiene la unidad denominada: 1 VOLT (v) Diferencia de potencial entre dos puntos donde un agente externo realiza el trabajo de un joule para trasportar la carga de un coulomb

6 Electrón - Volt. Para expresarse en electrón - Volts (e*V), se escribe de la forma siguiente: Un electrón – Volt es la energía transportada por un electrón que se desplaza dentro de un campo eléctrico

7 Superficies Equipotenciales Una superficie equipotencial es aquella en la cual todos sus puntos tienen el mismo potencial eléctrico, por lo que el trabajo realizado para transportar una carga eléctrica de un punto a otro sobre dicha superficie es nulo. Si una carga de prueba se desplaza dentro de un campo eléctrico de tal manera que en todo momento el desplazamiento sea perpendicular a las líneas de campo eléctrico, el trabajo realizado para mover la carga de un punto a otro es nulo y la superficie sobre la cual se desplaza la carga es una superficie equipotencial. De acuerdo con esto, las superficies equipotenciales se dibujan de tal manera que en todo momento sean perpendiculares a las líneas de campo eléctrico. B A Como la superficie esférica es equipotencial: Y

8 Diferencia de potencial e intensidad del campo Para encontrar la fórmula debemos dividir : Entre la carga En un campo eléctrico uniforme originado por dos placas metálicas planas y paralelas con cargas iguales y de signo contrario, la diferencia de potencial entre dos puntos cualesquiera tomados uno sobre cada placa es igual al producto del módulo E de la intensidad del campo por la separación d entre las placas.

9 Potencial de un conductor esférico cargado El potencial eléctrico en un punto exterior a una esfera uniformemente cargada está dado por la misma expresión que para una carga puntual. Si R es el radio de la esfera, el potencial en un punto de la superficie de la esfera viene dado por:
