Normativa a aplicar: Norma básica de edificación NBE-CPI 96. RD 786/ 2001 sobre incendios en establecimientos industriales. R.D 486/97, sobre lugares.

Presentaciones similares


Presentación del tema: "Normativa a aplicar: Norma básica de edificación NBE-CPI 96. RD 786/ 2001 sobre incendios en establecimientos industriales. R.D 486/97, sobre lugares."— Transcripción de la presentación:

1

2

3 Normativa a aplicar: Norma básica de edificación NBE-CPI 96. RD 786/ 2001 sobre incendios en establecimientos industriales. R.D 486/97, sobre lugares de trabajo.

4 CONCEPTO DE FUEGO: Reacción química de oxidación-reducción de carácter exotérmico. Si esta reacción alcanza una determinada velocidad se produce el fuego. FACTORES DEL FUEGO: Para que se inicie un fuegos es necesario que se den conjuntamente estos tres factores: Combustible, comburente y calor o energía de activación. COMBUSTIBLE: Es la materia que va a arder. De su naturaleza y la forma de presentarse va a depender el tipo de fuego y la velocidad de propagación. COMBURENTE: Normalmente es el oxígeno que se encuentra en el aire. EL FUEGO Triángulo del fuego COMBUSTIBLE OXÍGENO FOCO DE IGNICIÓN CALOR o ENERGÍA DE ACTIVACIÓN: Es lo que nos va a iniciar el fuego.

5 PELIGRO PARA LAS PERSONAS. Generación de gases tóxicos. Es el principal causante de las muertes que se producen en los incendios. Su toxicidad dependerá del tipo de combustible. Un efecto que se añade es que estos gases desplazan el oxígeno del aire produciendo un efecto asfisiante.. Humo y gases calientes. También pueden ser tóxicos y formar atmósferas explosivas. Su inhalación provoca quemaduras internas y externas. Además el humo dificulta la visión de las salidas, de los focos de incendio y, por tanto la actuación de los servicios de extinción.. El calor y las llamas. El calor causa extenuación, deshidratación y bloqueo respiratorio. Las llamas causan quemaduras externas. El pánico que produce un incendio puede alterar el comportamiento correcto ante un incendio, incluso pueden producirse comportamientos suicidas. EL FUEGO

6 Causas de muerte por incendio Otras lesiones Quemaduras Ataques cardíacos Lesiones traumáticas Asfixia, humos, etc. 62,4 % 0,3 % 26 % 0,6 % 10,7 %

7 Riesgos de incendio generales Electricidad Construcción Climatización Almacenamiento Orden y limpieza Instalaciones contra incendios

8 Electricidad Cables: Evitar el empleo de cables de alimentación largos, recubrir las partes activas en los empalmes. Cuadros de distribución: Proteger el cuadro con tapas, evitar las instalaciones provisionales, posibilitar el corte de corriente, realizar comprobaciones periódicas. Enchufes: Eliminar los enchufes múltiples, no situar conexiones a nivel del suelo. Climatización Instalación de calefacción: Eliminar los elementos individuales de calefacción, efectuar un mantenimiento periódico. Aire acondicionado: Compartimentar los conductos y las canalizaciones, efectuar un mantenimiento periódico.

9 Almacenamiento Zonas de almacenamiento: - Instalarlas en recintos aislados, procurar que exista suficiente distancia entre almacenamiento y techo - aislar el lugar destinado para carga de baterías, - marcar islas de almacenamiento. Orden y limpieza Materiales peligrosos: Materiales peligrosos: Identificar las sustancias combustible e inflamables, sujetar las botellas de gases a la pared. Estado de limpieza: Estado de limpieza: Mantener el pavimento limpio de aceites y grasas, efectuar limpiezas periódicas, utilizar papeleras ignífugas provistas de tapa. Útiles de limpieza: Útiles de limpieza: Usar sólo las cantidades necesarias de líquidos de limpieza, no utilizar serrín Sustancias peligrosas: Sustancias peligrosas: Almacenar los líquidos inflamables en locales aislados, ventilar las zonas donde se almacenan pinturas y aerosoles, eliminar las fuentes de ignición.

10 Limpieza exterior Controlar el crecimiento de hierbas y matojos,eliminar basuras y desperdicios acumulados en el exterior. Desorden No obstruir el acceso a los medios de extinción. No obstaculizar las puertas

11 Elementos de construcción: Recubrir las estructuras metálicas para aumentar su resistencia al fuego, instalar puertas cortafuego, sectorizar, utilizar materiales incombustibles. Instalaciones contra incendios: Señalizar los equipos de extinción, realizar las operaciones de mantenimiento que marca la legislación, instruir al personal en el manejo de los equipos de extinción. Construcción e instalaciones contra incendios

12 Trabajos de soldadura Todo trabajo de soldadura se debe tratar con medidas preventivas suplementarias consistentes en: Eliminar materiales combustibles en un radio de acción de 10 metros de la zona de trabajo. Si no es posible lo anterior, se protegerá con materiales no inflamables. Se debe tener especial cuidado con aislantes como el poliuretano. Proteger las caídas de chispas por debajo del lugar de trabajo, teniendo en cuenta los rebotes y posibles caídas o canalizaciones. Tener preparado un extintor dispuesto para ser empleado, en caso de conato de incendio.

13 Coordinación de empresas externas En el centro de trabajo donde el trabajador de otra empresa va a a desarrollar su actividad se le entrega la notificación en caso de emergencia. Cuando se incorpore el trabajador a su puesto de trabajo será informado de la distribución de los espacios del centro de trabajo, en especial de las salidas de uso normal y de emergencia. Se le entregará la actuación en caso de emergencia: Anexo A-7.

14 Conjunto de estímulos que condicionan la actuación de las personas que los reciben. La señalización, por sí misma, nunca elimina el peligro. La puesta en práctica del sistema de señalización no dispensa de las medidas de protección y prevención que se deban tomar. Se debe dar la formación adecuada para que se conozca el sistema de señalización. Señalización

15 SALIDA SALIDA DE EMERGENCIA ESCALERA DE INCENDIOS H 100 6, 12, 7 5 Equipo contra incendios Extintor de incendioCubo Pulsador de alarma Escalera de incendio B.I.E.Hidrante Sirena, señal acústicaTeléfono de urgenciaLocalización de un equipo Validez de una señal Salida habitualSalida de emergencia Vía de evacuación Señales (R.D. 485/1997) 3m

16 Prevención del incendio Medidas encaminadas a evitar que suceda un incendio o a limitar sus consecuencias. Eliminación de uno o más de los componentes del cuadrado del incendio. C O M B U S T I B L E C O M B U R E N T E FOCO DE IGNICION PROPAGACION

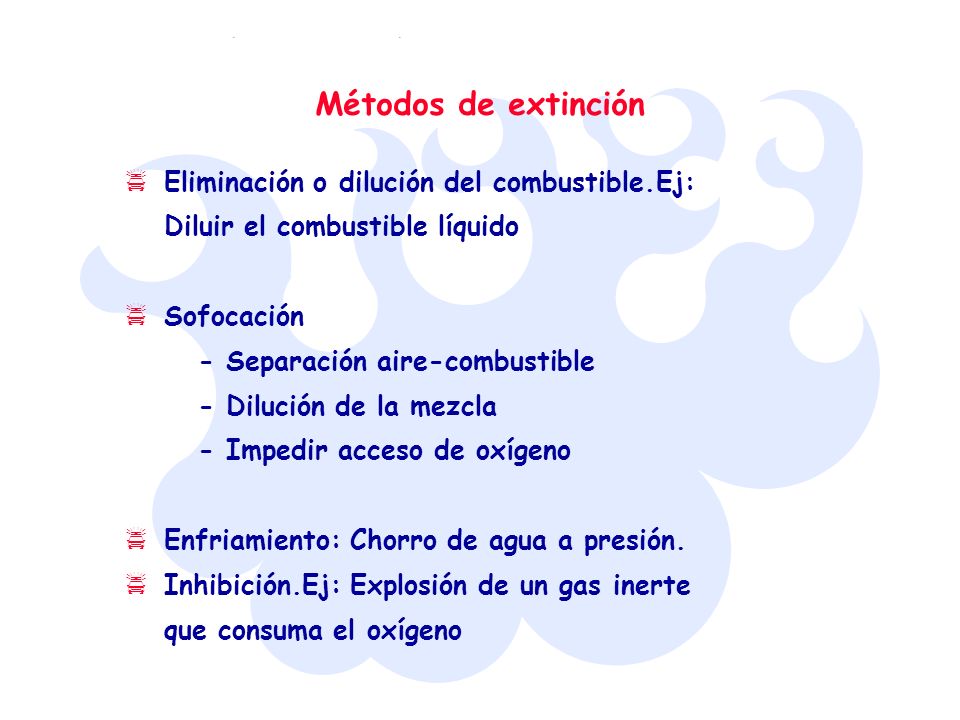

17 Métodos de extinción Eliminación o dilución del combustible.Ej: Diluir el combustible líquido Sofocación - Separación aire-combustible - Dilución de la mezcla - Impedir acceso de oxígeno Enfriamiento: Chorro de agua a presión. Inhibición.Ej: Explosión de un gas inerte que consuma el oxígeno

18 Clases de fuego ABAB madera papel carbón gasolina-gasoil disolventes, pinturas, grasas... butano, propano, gas natural, G.L.P.... pólvora, metales alcalinos, celuloide... CDCD Los fuegos en presencia de electricidad se llaman generalmente fuegos de clase E

19 A Fuegos clase A Combustibles sólidos: madera, tejidos, cartón, papel,etc. Si están reducidos a polvo y dispersos en el aire, pueden originar explosiones. Se extinguen por enfriamiento. El producto extintor más adecuado es el agua, tanto a chorro como pulverizada. B Fuegos clase B Combustibles líquidos o sólidos de bajo punto de fusión que queman en estado líquido: gasolina, fuel, aceites, alquitrán, parafina etc... Sólo arden en su superficie. Se extinguen por sofocación. En la extinción de estos fuegos puede utilizarse: agua pulverizada, espumas, polvo, halón o CO 2.

20 C Fuegos clase C Materias que en condiciones normales se encuentran en estado gaseoso: metano, propano, acetileno, gas natural, etc. Se extinguen por eliminación, la mejor forma de atacar este tipo de fuego es cortando el suministro de gas. El CO2, el polvo y el halón son productos extintores idóneos D Fuegos clase D Los originados por metales ligeros (aluminio, magnesio, etc..), por metales alcalinos (sodio, potasio) y por compuestos químicos muy reactivos (pólvora, celuloide). No existe método de extinción generalizado. Nunca debe utilizarse agua en su extinción. Se extinguen por sofocación, empleando siempre agentes extintores no conductores de la corriente eléctrica. Siempre que sea posible se cortará el suministro eléctrico. Fuegos en presencia de electricidad

21 Adecuación de los agentes extintores al tipo de fuego Clase de Fuego Agua a chorro Agua pulverizada A B C D Espuma Polvo BC Polvo ABC Polvo metalesCO 2 Halón Muy adecuado Adecuado Aceptable El agua y la espuma no son aceptables como agentes extintores en presencia de electricidad El tipo CO2 (Anhídrido Carbónico) es muy indicado para fuegos en presencia de electricidad (Clase E)

22 Agua - A chorro (puede proyectarse desde mucha distancia). - Pulverizada (alcance menor, se extingue más rápidamente) Espuma (sofocantes excelentes que impiden el contacto del combustible con el aire, no utilizar en fuegos bajo tensión eléctrica) Anhídrido carbónico (CO2) (mal conductor de la electricidad, no daña las instalaciones). Sustancias extintoras Polvo (malos conductores de la electricidad, se apelmazan no se deben utilizar en instalaciones delicadas). - Convencional (BC) - Polivalente (ABC) - Especial (fuegos clase D) Derivados halogenados (cuando se tenga que retimbrar el extintor se sustituirá por anhídrido carbónico, ya que desde el , la producción de halón ha quedado prohibida)

23 Extintor IMPLANTACIÓN - Deben colocarse donde exista mayor probabilidad de iniciarse un siniestro. - Han de ser visibles, si no lo son se deben señalizar. - Se colocarán a una altura inferior a 1,70 m del suelo. - Un extintor de eficacia 21A-113B, a menos de 15 m de cualquier origen de evacuación. - Un extintor por cada 300 m 2 en grandes recintos. Aparato que contiene un agente extintor, que puede ser proyectado y dirigido sobre un fuego por acción de una presión interna. MANTENIMIENTO - El propietario es responsable de las operaciones de mantenimiento. - Se ha de seguir el R.D. 1942/93.

24 Los extintores deben pasar una revisión anual y deben retimbrarse cada cinco años y un máximo de cuatro veces según lo establecido en el ITC-MIE.AP 5. Nº de registro Fecha 3ª prueba y marca de quién la realiza Fecha 4ª prueba y marca de quién la realiza Fecha 1ª prueba y marca de quién la realiza Fecha 2ª prueba y marca de quién la realiza Presión de diseño Placa de diseño (1) (2) kg/cm 2

25 Boca de Incendio Equipada (B.I.E.) Boquilla 2. Lanza 3. Manguera 4. Rácor 5. Válvula 6. Manómetro 7. Soporte 8. Armario Implantación y mantenimiento Deben colocarse cerca de las puertas o salidas, sin obstaculizarlas. Se colocarán a una altura inferior a 1,50 m del suelo. La separación máxima entre dos BIE no superará los 50 m, desde cualquier punto hasta una BIE debe haber menos de 25 m. El propietario es responsable de las operaciones de mantenimiento. Se ha de seguir el R.D. 1942/93. El abastecimiento de agua proporcionará,como mínimo, 2bar en el orificio de salida de cualquier BIE.

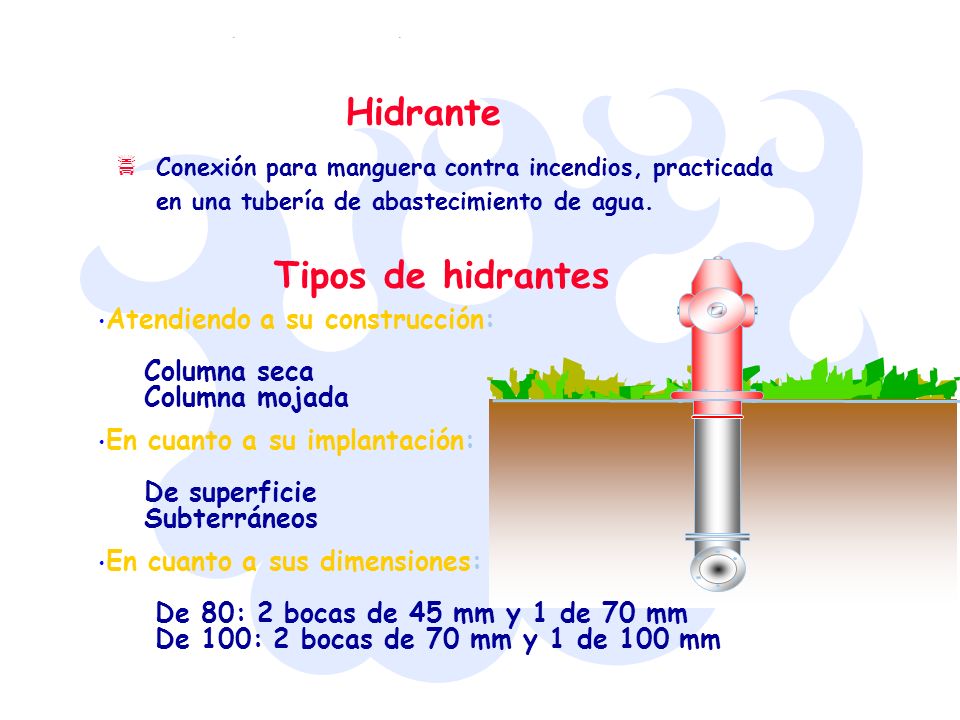

26 Conexión para manguera contra incendios, practicada en una tubería de abastecimiento de agua. Hidrante Tipos de hidrantes Atendiendo a su construcción: Columna seca Columna mojada En cuanto a su implantación: De superficie Subterráneos En cuanto a sus dimensiones: De 80: 2 bocas de 45 mm y 1 de 70 mm De 100: 2 bocas de 70 mm y 1 de 100 mm

27 Conducción vacía (80 mm de diámetro) que discurre a lo largo vertical de un edificio, provista de conexiones en las plantas (2 racores de 45 mm) y una toma de alimentación en la fachada de 70 mm. Columna seca Son utilizadas por los servicios públicos de extinción de incendios, que conectan sus equipos de bombeo, proporcionando agua.

28 Detección automática Conjunto de dispositivos que permiten la detección y localización automática del incendio. Funciones: - Detecta con rapidez la presencia del fuego. - Localiza con exactitud el lugar del fuego. - Realiza funciones auxiliares como transmitir la alarma, cerrar puertas, etc.

29 Curva del desarrollo de un fuego Efectos Tiempo iónicohumosllamastemperatura

30 Tipos de detectores Iónicos Por oscurecimiento Humos Dispersión Infrarrojos Llamas Ultravioleta Termovelocimétricos Temperatura Termostáticos

31 Rociadores automáticos (Sprinklers) Sistema de extinción por agua. La instalación está conectada a una fuente de abastecimiento de agua y consta de una red de tuberías y de unas cabezas rociadoras. Engloba las tres etapas de la lucha contra el fuego: Detección, alarma y extinción
