©2006 Armstrong International, Inc. www.armstronginternational.com Principios Básicos del Vapor.

Presentaciones similares


Presentación del tema: "©2006 Armstrong International, Inc. www.armstronginternational.com Principios Básicos del Vapor."— Transcripción de la presentación:

1 ©2006 Armstrong International, Inc. Principios Básicos del Vapor

2 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 2 Principios Básicos del Vapor Qué es? Porqué lo usamos? Comó se crea? Tablas de las Propiedades Termodinámicas del Vapor

3 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 3 Esto no es Vapor! Vapor es el estado gaseoso del agua, es invisible a cualquier presión, no tiene sabor ni olor.

4 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 4 Para qué es usado el Vapor? El Vapor es usado para transferir grandes cantidades de Energía Calórifica, de una manera práctica y económica.

5 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 5 Por qué Vapor? Como dijimos anteriormente, Vapor es un medio eficiente para transferir energía calorífica, ya que tiene un alto contenido de ello. Vapor es fácil de distribuir y controlar. Proviene del agua, la cual es todavía relativamente abundante en el planeta. Tenemos amplio conocimiento del Vapor. Hemos desarrollado los equipos y experiencia necesarios en el diseño e instalación de sistemas de vapor para muchas aplicaciones.

6 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 6 Cómo se Crea el Vapor Vapor se crea añadiendo Energía en forma de Calor, al Agua. Calor se expresa en unidades de KJ ó BTU KJ es la cantidad de Energía necesaria para elevar 1°C la temperatura de 1 Kg de Agua.

7 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 7 Cómo se Crea el Vapor ? La Energía en forma de Calor requerida para crear vapor tiene dos formas: Calor Sensible [h f ] Calor Latente [h fg ]

8 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 8 Calor Sensible o Entalpía de Líquido Calor Sensible [h f ] es la cantidad de Energía requerida para elevar la temperatura del agua de 0°C a su temperatura actual. Calor Sensible [h f ] eleva la temperatura del agua y puede medirse con un termómetro.

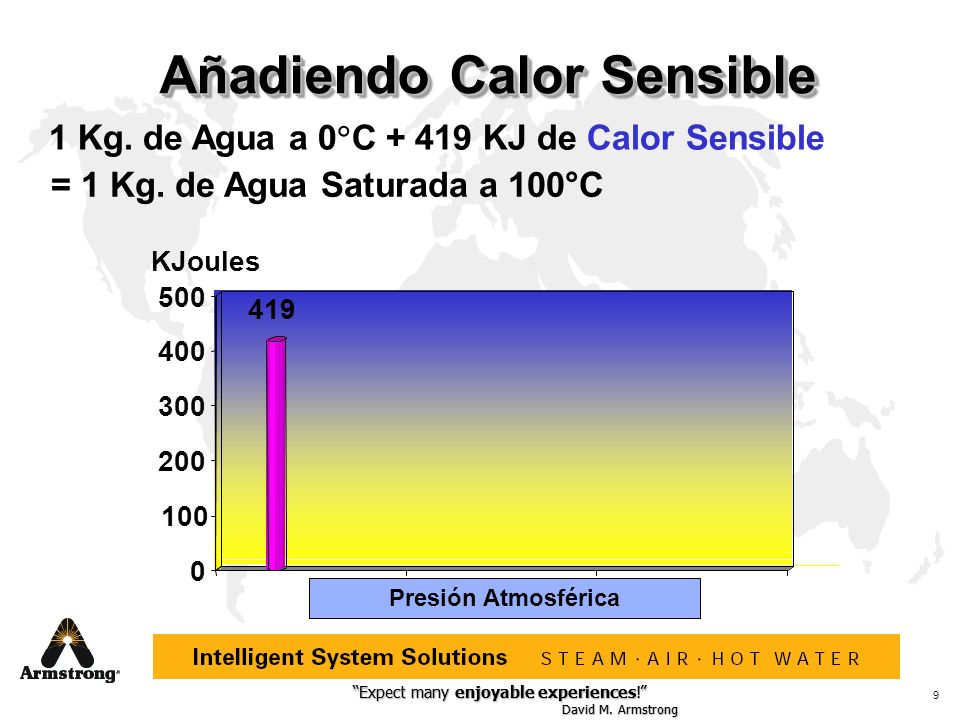

9 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 9 Añadiendo Calor Sensible Presión Atmosférica KJoules 1 Kg. de Agua a 0 C KJ de Calor Sensible = 1 Kg. de Agua Saturada a 100°C

10 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 10 Calor Latente o Entalpía de Evaporación Calor Latente es la cantidad de Energía requerida para lograr el cambio de estado físico de una sustancia sin que exista variación de temperatura. Al añadir Calor Latente no se incrementa la temperatura – líquido saturado y vapor tienen la misma temperatura a un presión dada.

11 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 11 Añadiendo Calor Latente Presión Atmosférica 1 Kg. de Agua Saturada a 100°C + 2,257 KJ de CALOR LATENTE = 1Kg. de Vapor Saturado Seco a 100°C con unCALOR TOTAL de 2,676 KJ. KJ ,000 1,500 2,000 2,500 3,000 2,676 2,

12 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 12 Qué efecto tiene la presión sobre Calor Sensible y Calor Latente Al Incrementar la Presión: Aumenta la cantidad de Calor Sensible Disminuye la cantidad de Calor Latente

13 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 13 Cuál es el Efecto en la Presión? ,200 1,500 1,800 2,100 2,400 2,700 3,000 Calor Latente KJ/Kg m Calor Sensible KJ/Kg m 0 barg 1 barg 4 barg

14 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 14 Qué otro efecto tiene la presión? Al Incrementar la Presión: Disminuye el Volumen Específico

15 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 15 Qué otro efecto tiene la presión? Al Incrementar la Presión: Aumenta la Temperatura del Vapor Temperaura del Vapor C

16 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 16 Calor Latente Calor Sensible Volumen Específico Presión de Vapor Temperatura Vapor Efecto de la Presión

17 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 17 Propiedades del Vapor Saturado Tablas del Vapor

18 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 18 Las Tablas de las Propiedades Termodinámicas del Vapor nos permite identificar fácilmente sus propiedades, a una presión o temperatura dada.

19 Ejemplos: Vapor a o F tiene presión de 15.3 Lb/Pulg 2, con Btus/lb de Calor Latente Vapor a 5.3 Lb/Pulg 2 tiene temperatura de °F, con Btu/lb de Calor Sensible

20 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 20 Ya que hemos formado el vapor…….que hacemos?

21 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 21 Dado que el vapor es usado para transferir energía en forma de calor de un punto a otro...

22 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 22 Entonces tiene sentido tomar esa energía del vapor y aplicarla para hacer un trabajo.

23 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 23 Presión Atmosférica Extrayendo el Calor Latente

24 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 24 RECUERDE:RECUERDE: El Calor Latente suministrado en la caldera es lo que vamos a tener disponible para realizar trabajo en nuestros equipos PERO... Cuando usamos el Calor Latente creamos Condensado

25 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 25 El Calor Latente puede usarse de manera intencional en un equipo para intercambio de calor o, no intencionalmente, como pérdida de calor por radiación en tuberías y accesorios.

26 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 26 Qué significa la pérdida No Intencional de Calor Latente en su Sistema de Vapor? Condensado VaporVapor Flash 7 barg 170 C 4 barg 152°C Reductora De Presión Trampa Venteo Trampa

27 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 27 Significa que: El Sistema de Vapor está constantemente siendo llenado con agua (Condensado)

28 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 28 Significa que: Su Sistema de Vapor esta expuesto a Corrosión Condensado Sub-Enfriado + CO 2 Forma Ácido Carbónico ( CO 2 + H 2 O = H 2 CO 3 )

29 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 29 Significa que: Su Sistema de Vapor esta sujeto a Golpes de Ariete (Water Hammer)

30 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 30 Significa que: Su Equipo para Intercambio de Calor es Menos Eficiente

31 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 31 Significa que: Su Sistema debe tener Arreglos Apropiados de Tubería

32 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 32 Significa que: Su Sistema de Vapor Debe Ser Trampeado Apropiadamente

33 Expect many enjoyable experiences! David M. Armstrong
