1 ING Rubén Levy -2010 Puestas a tierra, criterios de seguridad eléctrica y técnica www.rstservicios.com

2 ING Rubén Levy -2010 ¿Cuáles son los condicionamientos técnicos? ¿Influyen en las decisiones de la PAT? ¿Porque se debe responder a esos condicionamientos ? www.rstservicios.com

3 ING Rubén Levy -2010 ¿Existen accidentes de electrización o electrocución? De que se trata: De que se trata: A quienes afecta. A quienes afecta. Como se originan. Como se originan. Porque a veces son leves y a veces son graves. Porque a veces son leves y a veces son graves. Las Causas: Las Causas: ¿Es siempre la misma o depende del tipo de instalación y/ u operador?. ¿Es siempre la misma o depende del tipo de instalación y/ u operador?. www.rstservicios.com

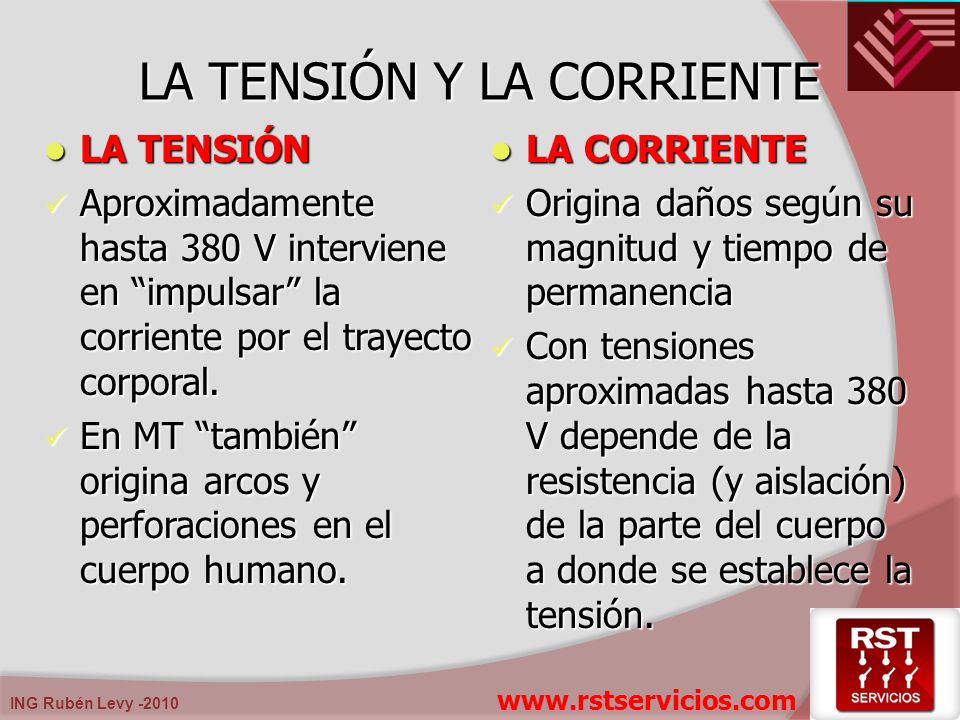

4 ING Rubén Levy -2010 LA TENSIÓN Y LA CORRIENTE LA TENSIÓN LA TENSIÓN Aproximadamente hasta 380 V interviene en impulsar la corriente por el trayecto corporal. Aproximadamente hasta 380 V interviene en impulsar la corriente por el trayecto corporal. En MT también origina arcos y perforaciones en el cuerpo humano. En MT también origina arcos y perforaciones en el cuerpo humano. LA CORRIENTE LA CORRIENTE Origina daños según su magnitud y tiempo de permanencia Origina daños según su magnitud y tiempo de permanencia Con tensiones aproximadas hasta 380 V depende de la resistencia (y aislación) de la parte del cuerpo a donde se establece la tensión. Con tensiones aproximadas hasta 380 V depende de la resistencia (y aislación) de la parte del cuerpo a donde se establece la tensión. www.rstservicios.com

5 ING Rubén Levy -2010 Contacto eléctrico Causas humanas: Causas humanas: No considerar el estado de la técnica. No considerar el estado de la técnica. Conducta lógica imprudente del accidentado. Conducta lógica imprudente del accidentado. No establecer reglas de seguridad respecto del destinatario No establecer reglas de seguridad respecto del destinatario Causas técnicas: Causas técnicas: ¿Porqué existen los contactos eléctricos? ¿Porqué existen los contactos eléctricos? ¿Qué tipo de contactos se pueden evitar preventivamente? ¿Qué tipo de contactos se pueden evitar preventivamente? www.rstservicios.com

6 ING Rubén Levy -2010 www.rstservicios.com

7 ING Rubén Levy -2010 Contacto directo: Contacto con partes activas (cobre). www.rstservicios.com

8 ING Rubén Levy -2010 Contacto indirecto: Contacto con masas eléctricas que se han puesto activas o bajo tensión a causa de una falla o defecto. www.rstservicios.com

9 ING Rubén Levy -2010 www.rstservicios.com

10 ING Rubén Levy -2010 www.rstservicios.com

11 ING Rubén Levy -2010 www.rstservicios.com

12 ING Rubén Levy -2010 Nuestras limitaciones Fibrilación

13 ING Rubén Levy -2010 Contacto directo Contacto con partes vivas originado por defectos de aislación, defectos en bloqueos (grado IP de Norma IRAM 2444) o imprudencia de las personas. La persona recibe una corriente que impone la resistencia de la parte del cuerpo por donde se establece. El ID < 30 mA es la única solución conocida y actuará de manera correctiva.

14 ING Rubén Levy -2010 Contacto indirecto Es un contacto con MASAS que normalmente están sin tensión, pero que se ponen en tensión por defectos de aislación. La situación es peligrosa, pues a pesar que una parte de la corriente se deriva por la PAT obligatoria, una parte de la tensión de defecto puede afectar a la persona. La RIEI exige implementar un sistema de vigilancia permanente de defecto por medio de ID y PATP.

15 ING Rubén Levy -2010

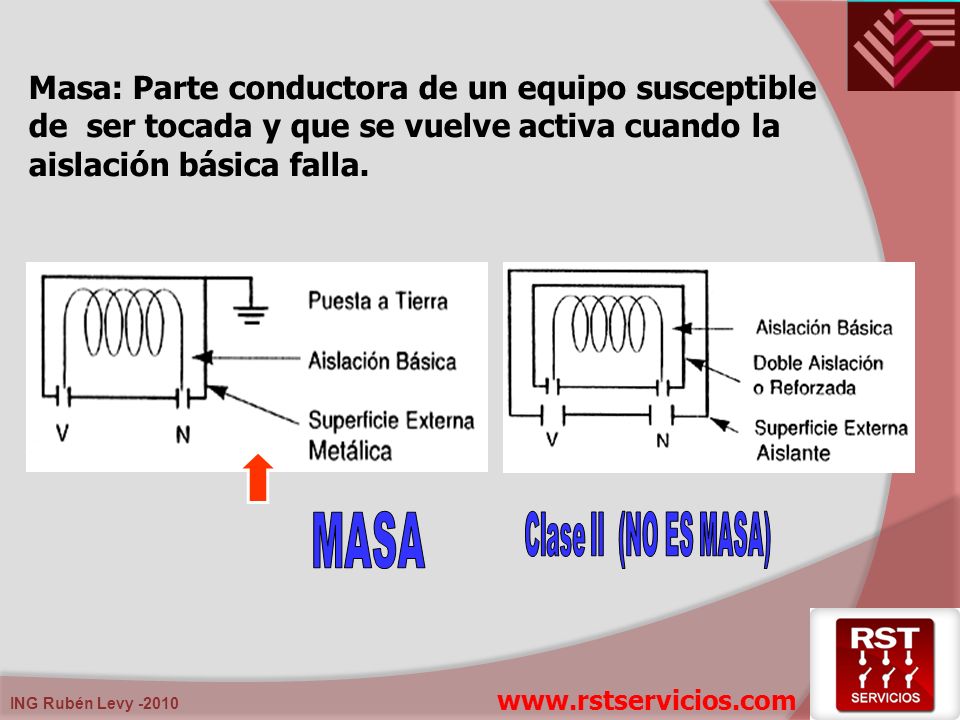

16 Masa: Parte conductora de un equipo susceptible de ser tocada y que se vuelve activa cuando la aislación básica falla. www.rstservicios.com

17 ING Rubén Levy -2010 Aislación doble Comprende la básica y la suplementaria

18 www.rstservicios.com

19 ING Rubén Levy -2010 www.rstservicios.com

20 ING Rubén Levy -2010 LOS TIPOS DE CARGAS CONDICIONAN EL ECT

21 ING Rubén Levy -2010 LA SEGURIDAD ELÉCTRICA Y SUS PROTECCIONES SE RELACIONAN CON EL ECT www.rstservicios.com

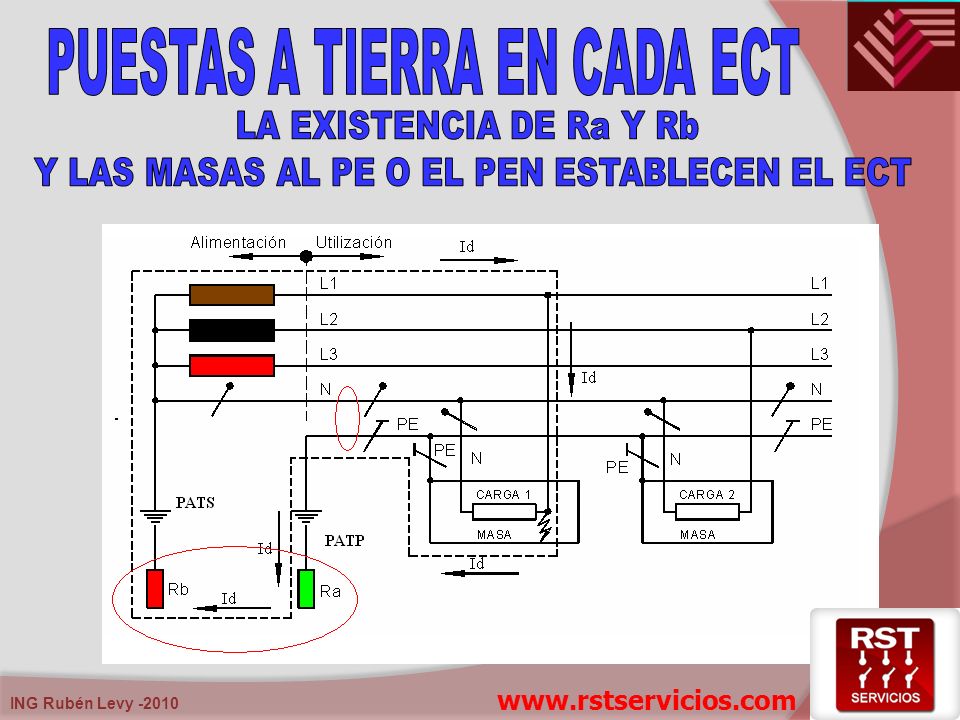

22 ING Rubén Levy -2010 www.rstservicios.com

23 ING Rubén Levy -2010 ECT-TT www.rstservicios.com

24 ING Rubén Levy -2010 ECT–TT (RED PÚBLICA) www.rstservicios.com

25 ING Rubén Levy -2010 www.rstservicios.com

26 ING Rubén Levy -2010 www.rstservicios.com

27 ING Rubén Levy -2010 www.rstservicios.com

28 ING Rubén Levy -2010 www.rstservicios.com

29 ING Rubén Levy -2010 ESQUEMA TN con sus variantes: TN-C, TN-S y TN-C-S www.rstservicios.com

30 ING Rubén Levy -2010 ESQUEMA TN-C www.rstservicios.com

31 ING Rubén Levy -2010 EMPRESAS DE DISTRIBUCIÓN DE ENERGÍA UTILIZAN EL ECT TN-C

32 ING Rubén Levy -2010 ¿PORQUE LAS ED NECESITAN UN ESQUEMA TN-C? SE REQUIERE CONECTAR EL NEUTRO A TIERRA EN EL TRANSFORMADOR Y EN MÁS LUGARES DE LA RED PÚBLICA (380V/ 220 V) PARA ASEGURAR LA CALIDAD DE 220V ANTE CARGAS NATURALMENTE DESEQUILIBRADAS. www.rstservicios.com

33 ING Rubén Levy -2010 FALLAS EN MASAS DETECTADAS CON PROTECCIONES (GENERALMENTE FUSIBLES) QUE NO CORTAN EL PEN LOS FUSÍBLES SOLO DETECTAN FALLAS EN MASAS HACIA EL PEN

34 ING Rubén Levy -2010

35 www.rstservicios.com

36 ING Rubén Levy -2010 www.rstservicios.com

37 ING Rubén Levy -2010 www.rstservicios.com

38 ING Rubén Levy -2010 www.rstservicios.com

39 ING Rubén Levy -2010

40

41 www.rstservicios.com

42 ING Rubén Levy -2010 www.rstservicios.com

43 ING Rubén Levy -2010 www.rstservicios.com

44 ING Rubén Levy -2010 Los equipos tecnológicos requieren derivar corrientes NORMALES HACIA EL NEUTRO DE UN TRANSFORMADOR PROPIO POR MEDIO DE UNA VÍA METÁLICA. www.rstservicios.com

45 ING Rubén Levy -2010 ESQUEMA T N-S www.rstservicios.com

46 ING Rubén Levy -2010

47

48

49

50

51

52

53

54

55

56 Con la PATP se intenta limitar las diferencias de potencial que pueden presentarse entre las partes metálicas no activas y tierra (contacto indirecto). www.rstservicios.com

57 ING Rubén Levy -2010. Peligros de contacto indirecto por defecto de aislacion (suponemos Ri=0 y con R TN =0)

58 ING Rubén Levy -2010. Valores con Rc = 1000 ohm

59 ING Rubén Levy -2010. Ri=0, Rt= 40 ohm y R TN = 5 ohm Uch = 40 x 220/(40+5) www.rstservicios.com

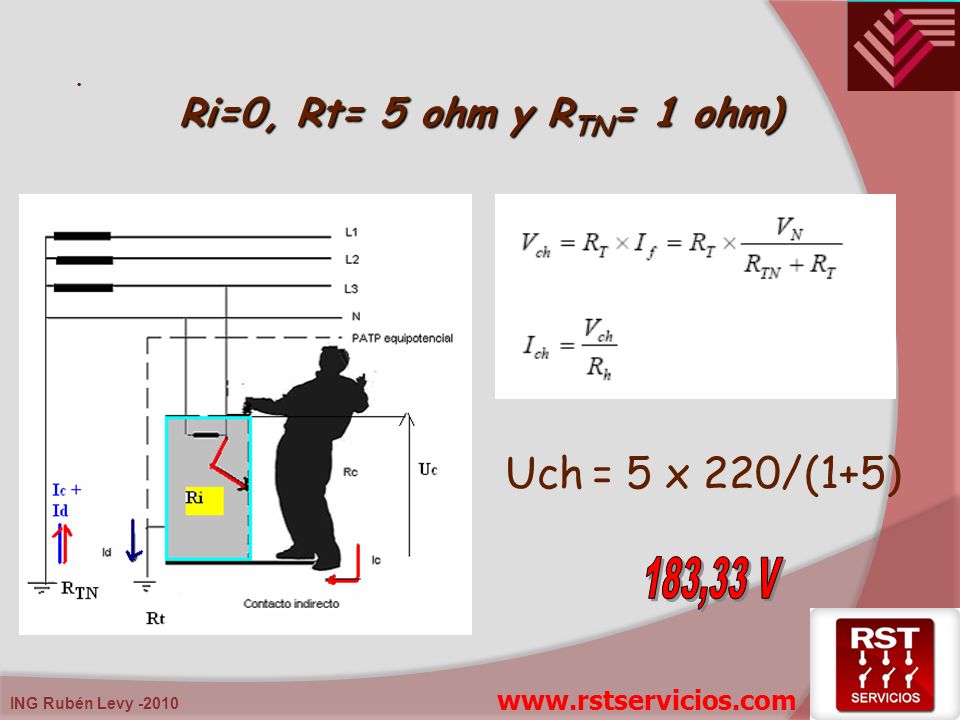

60 ING Rubén Levy -2010. Ri=0, Rt= 5 ohm y R TN = 1 ohm) Uch = 5 x 220/(1+5) www.rstservicios.com

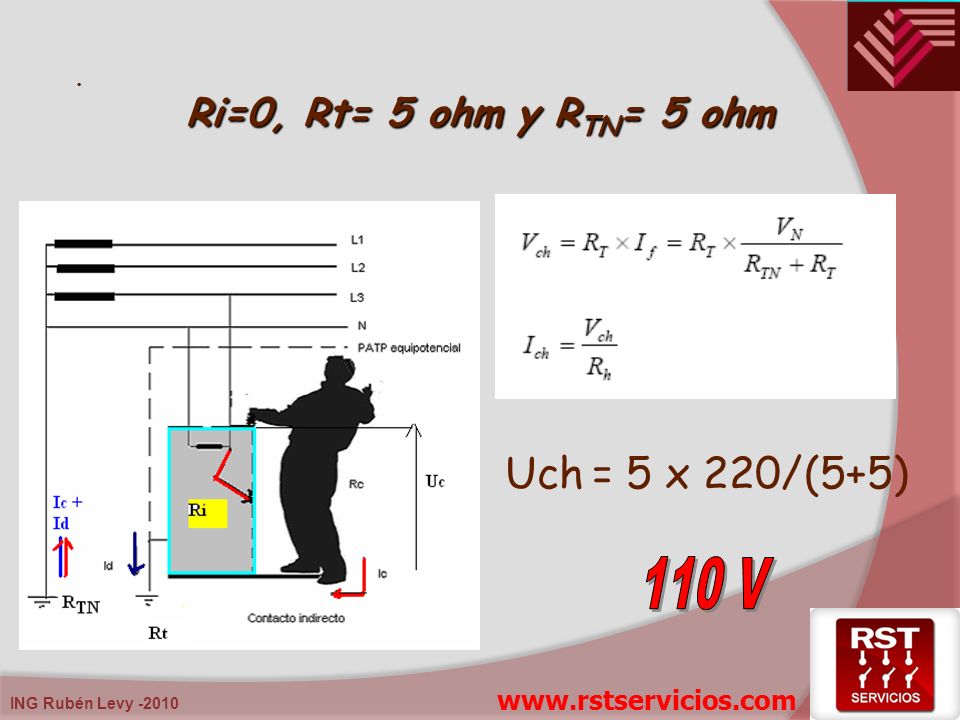

61 ING Rubén Levy -2010. Ri=0, Rt= 5 ohm y R TN = 5 ohm Uch = 5 x 220/(5+5) www.rstservicios.com

62 ING Rubén Levy -2010. Ri=0, Rt= 0,13 ohm y R TN = 1 ohm Uch = 0,13 x 220/(1 +0,13)

63 ING Rubén Levy -2010. LA SOLUCIÒN ES DESCONECTAR CON Uc DESDE 24 V www.rstservicios.com

64 ING Rubén Levy -2010. Acción preventiva del interruptor diferencial por defecto de aislacion que origine una Vc igual o mayor a 24 V www.rstservicios.com

65 ING Rubén Levy -2010. Algunos valores contacto directo e indirecto www.rstservicios.com

66 ING Rubén Levy -2010. Algunos valores CONTACTO INDIRECTO www.rstservicios.com

67 ING Rubén Levy -2010. Peligros por contacto indirecto por defecto de aislacion en relación a la resistencia corporal de cuerpo aislado www.rstservicios.com

68 ING Rubén Levy -2010 Cerco perimetral

69 ING Rubén Levy -2010 Limitar las tensiones de paso en instalaciones de tensión superior a 1 kV. Estación, Soporte, Etc. www.rstservicios.com

70 ING Rubén Levy -2010 TENSIÓN DE PASO Menor www.rstservicios.com

71 ING Rubén Levy -2010 www.rstservicios.com

72 ING Rubén Levy -2010 Rp Rch Cuerpo www.rstservicios.com

73 ING Rubén Levy -2010 www.rstservicios.com

74 ING Rubén Levy -2010 Aumentar ps con suelos mas aislantes (pedregullo) Vp = 10 k/ tn (1 + 6 ps /1000) (V) ¿Disminuir tn? Es poco posible Dos pies apoyados FORMULA DONDE CADA PIE SE APOYA EN LA MISMA ps (resistividad superficial) K es 78,5 para t = 1 s www.rstservicios.com

75 ING Rubén Levy -2010 Vp = 10 k/ tn (1 + 6x 1000 /1000) (V) Ejemplo con ps = 1000 y tn= 1s Vp = 10 k/tn x 7 El valor resultante es 785 V x 7 = 5495 V EN ESTE DISEÑO ( MAYOR ps) SE LOGRA QUE LAS PERSONAS SOPORTEN MAYORES TENSIONES DE PASO SIN AFECTARLAS

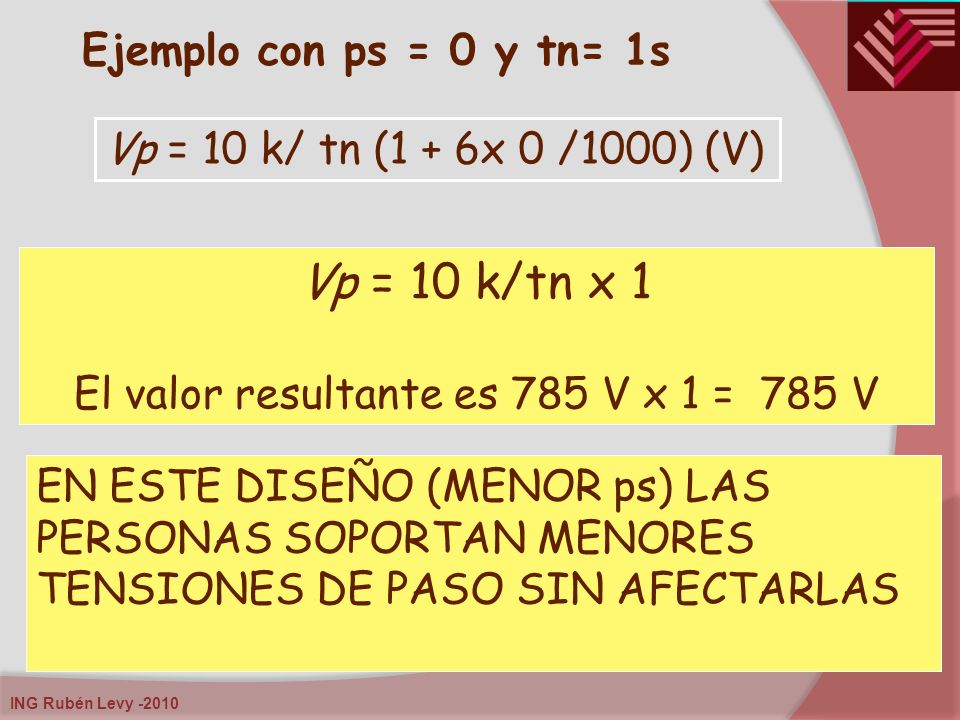

76 ING Rubén Levy -2010 Vp = 10 k/ tn (1 + 6x 0 /1000) (V) Ejemplo con ps = 0 y tn= 1s Vp = 10 k/tn x 1 El valor resultante es 785 V x 1 = 785 V EN ESTE DISEÑO (MENOR ps) LAS PERSONAS SOPORTAN MENORES TENSIONES DE PASO SIN AFECTARLAS

77 ING Rubén Levy -2010 Limitar las tensiones de contacto en instalaciones de tensión superior a 1 kV. Estación, Soporte, Etc. www.rstservicios.com

78 ING Rubén Levy -2010 Rcp/2 Pies juntos Rch www.rstservicios.com

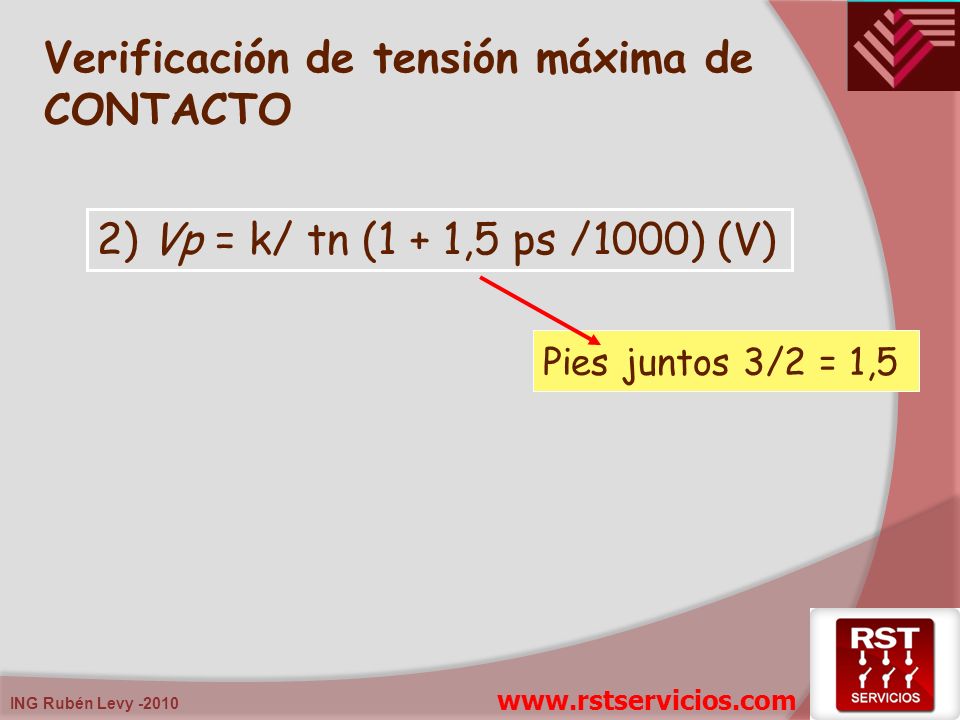

79 ING Rubén Levy -2010 2) Vp = k/ tn (1 + 1,5 ps /1000) (V) Verificación de tensión máxima de CONTACTO Pies juntos 3/2 = 1,5 www.rstservicios.com

80 ING Rubén Levy -2010 Vp = k/ tn (1 + 1,5x 1000 /1000) (V) Ejemplo con ps = 1000 Vp = k/tn x 2,5 El valor resultante es 78,5 V x 2,5 = 196 V EN ESTE DISEÑO (MAYOR ps) LAS PERSONAS SOPORTAN MAYORES TENSIONES DE CONTACTO SIN AFECTARLAS www.rstservicios.com

81 ING Rubén Levy -2010 Vp = k/ tn (1 + 1,5x 0 /1000) (V) Ejemplo con ps = 0 Vp = k/tn x 1 El valor resultante es 78,5 V x 1 = 78,5 V EN ESTE DISEÑO (MENOR ps) LAS PERSONAS SOPORTAN MENORES TENSIONES DE CONTACTO SIN AFECTARLAS www.rstservicios.com

82 ING Rubén Levy -2010 EN DEFINITIVA SIEMPRE ES BENEFICIOSO AUMENTAR LA RESISTIVIDAD SUPERFICIAL www.rstservicios.com

83 ING Rubén Levy -2010 PROBLEMAS de las PAT en líneas de MT y BT montadas en un mismo soporte, ante perdidas de aislacion entre las dos redes www.rstservicios.com

84 ING Rubén Levy -2010

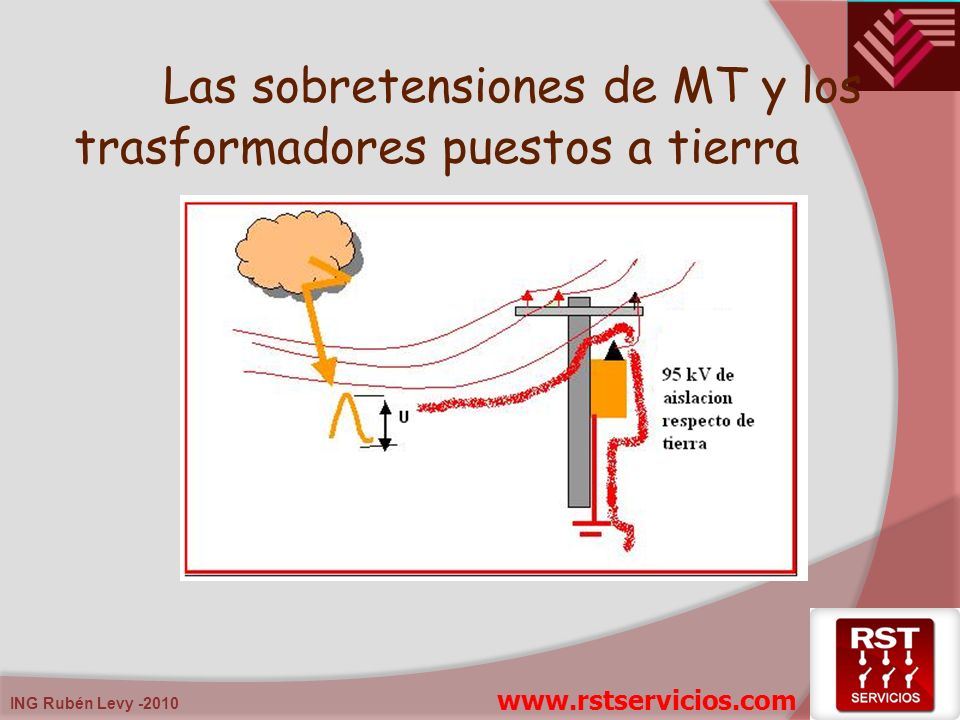

85 Las sobretensiones de MT y los trasformadores puestos a tierra www.rstservicios.com

86 ING Rubén Levy -2010 Las sobretensiones de BT por la desconexión del neutro a tierra ( PATS). www.rstservicios.com

87 ING Rubén Levy -2010 La problemática de utilización de hilos de guardia puestos a tierra en redes de MT www.rstservicios.com

88 ING Rubén Levy -2010 Protección de transformadores por medio de descargadores www.rstservicios.com

89 ING Rubén Levy -2010 Tensión residual aproximada (descargador modelo 12 kV) = 30 kV Caída de tensión de conexión en 5 m de conductor de conexión con 5 m x 5 kV/m = 25 kV Caída de tensión en resistencia de puesta a tierra de 10 ohm con corriente de descarga de 10 kA, resulta 10 ohm x 10 kA = 100 kV Tensión resultante total fase-cuba = 30 kV + 25 kV + 100 kV = 155 kV > 95 kV (BIL)

90 ING Rubén Levy -2010 Protección de transformadores por medio de descargadores

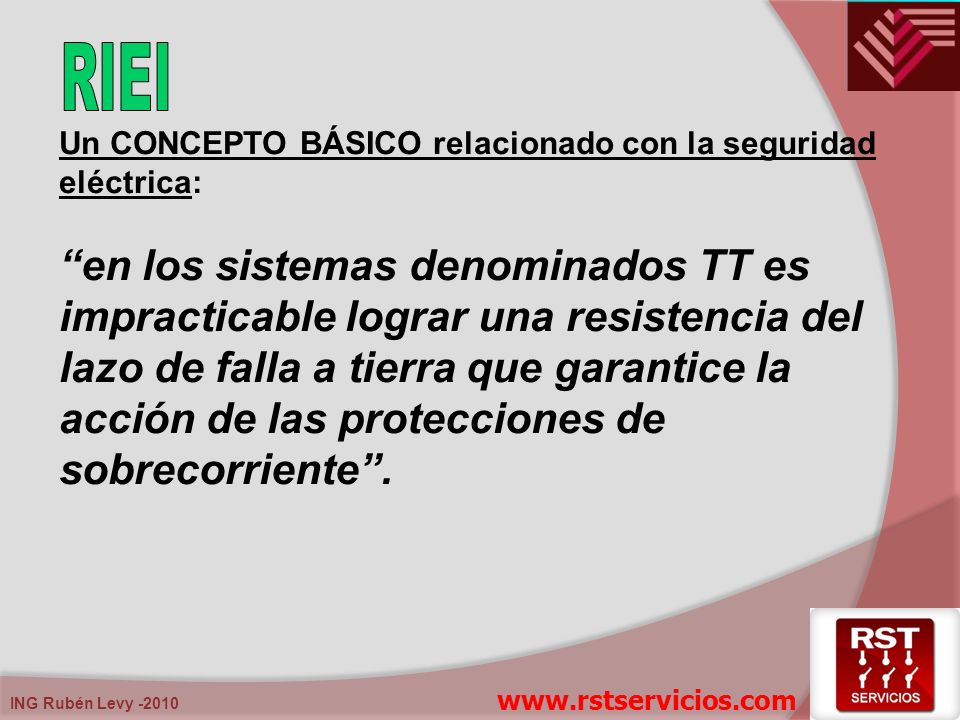

91 ING Rubén Levy -2010 Un CONCEPTO BÁSICO relacionado con la seguridad eléctrica: en los sistemas denominados TT es impracticable lograr una resistencia del lazo de falla a tierra que garantice la acción de las protecciones de sobrecorriente. www.rstservicios.com

92 ING Rubén Levy -2010 ECT-TT

93 www.rstservicios.com

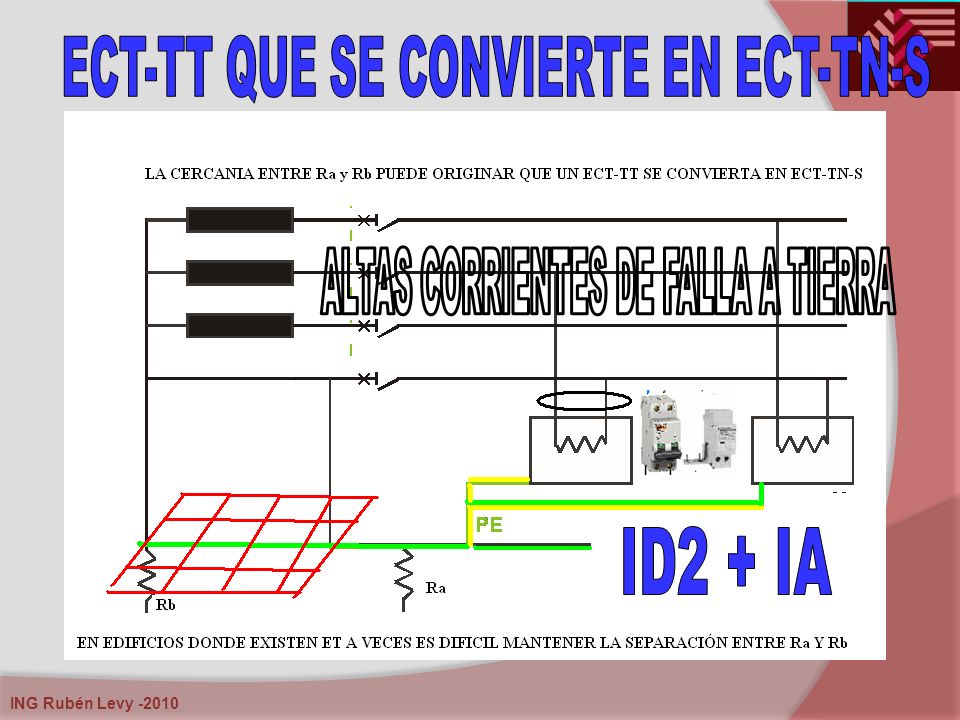

94 ING Rubén Levy -2010

95 www.rstservicios.com

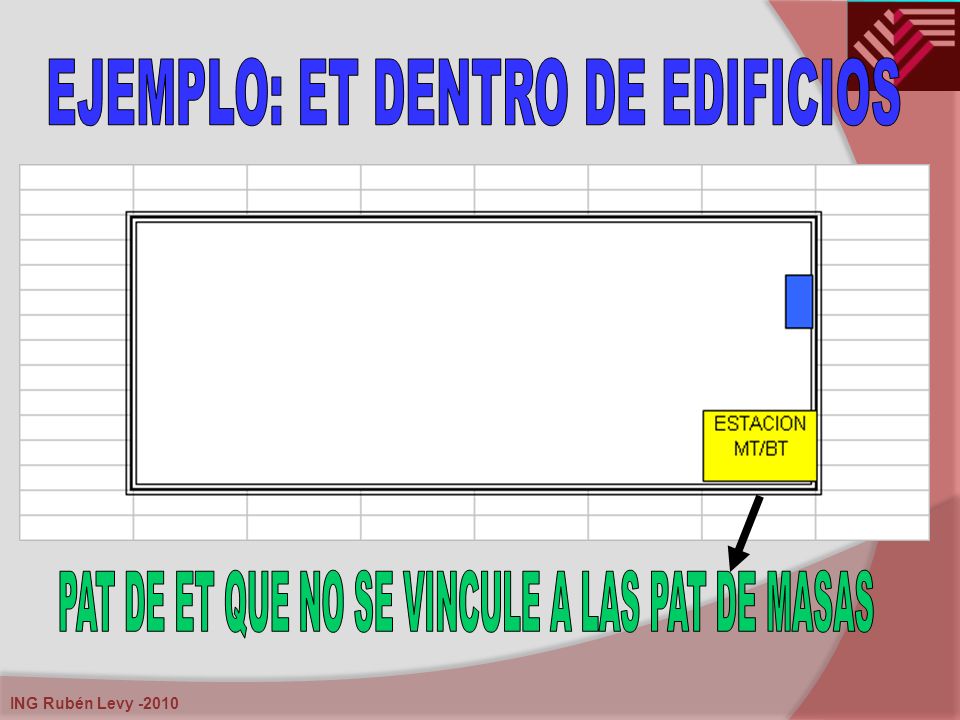

96 ING Rubén Levy -2010

97 www.rstservicios.com

98 ING Rubén Levy -2010

99 www.rstservicios.com

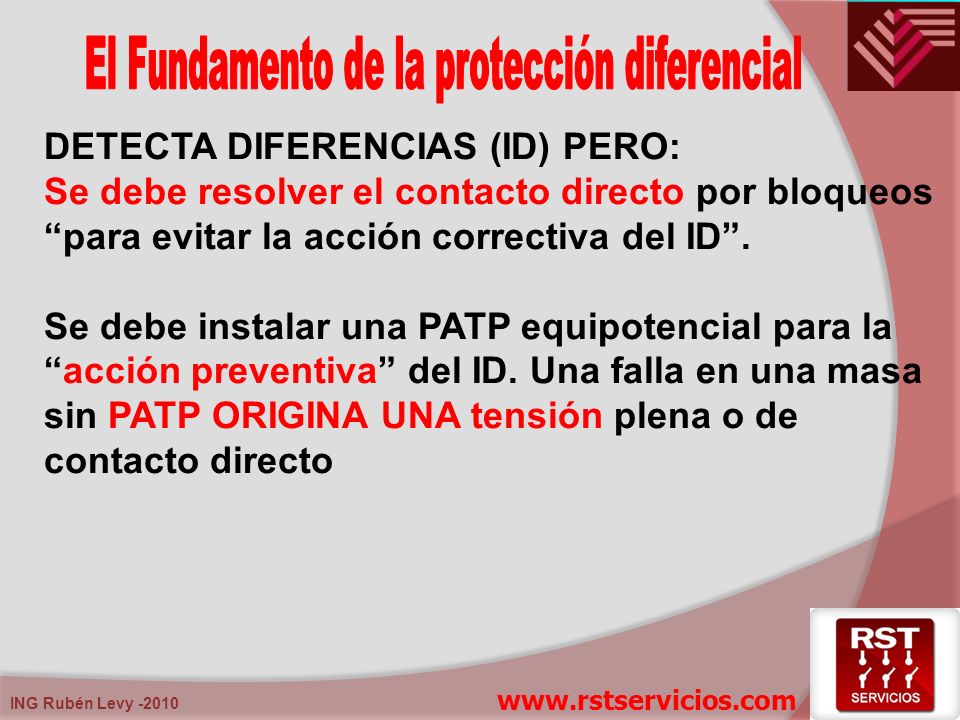

100 ING Rubén Levy -2010 DETECTA DIFERENCIAS (ID) PERO: Se debe resolver el contacto directo por bloqueos para evitar la acción correctiva del ID. Se debe instalar una PATP equipotencial para la acción preventiva del ID. Una falla en una masa sin PATP ORIGINA UNA tensión plena o de contacto directo www.rstservicios.com

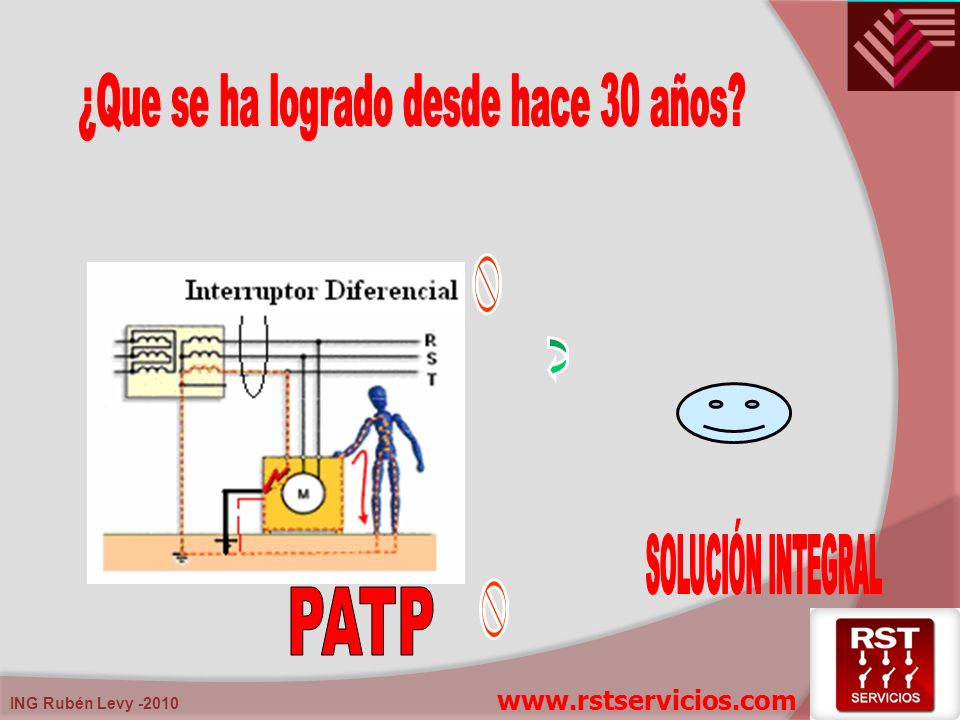

101 ING Rubén Levy -2010 Funcionamiento del Interruptor diferencial NORMALIZADO www.rstservicios.com

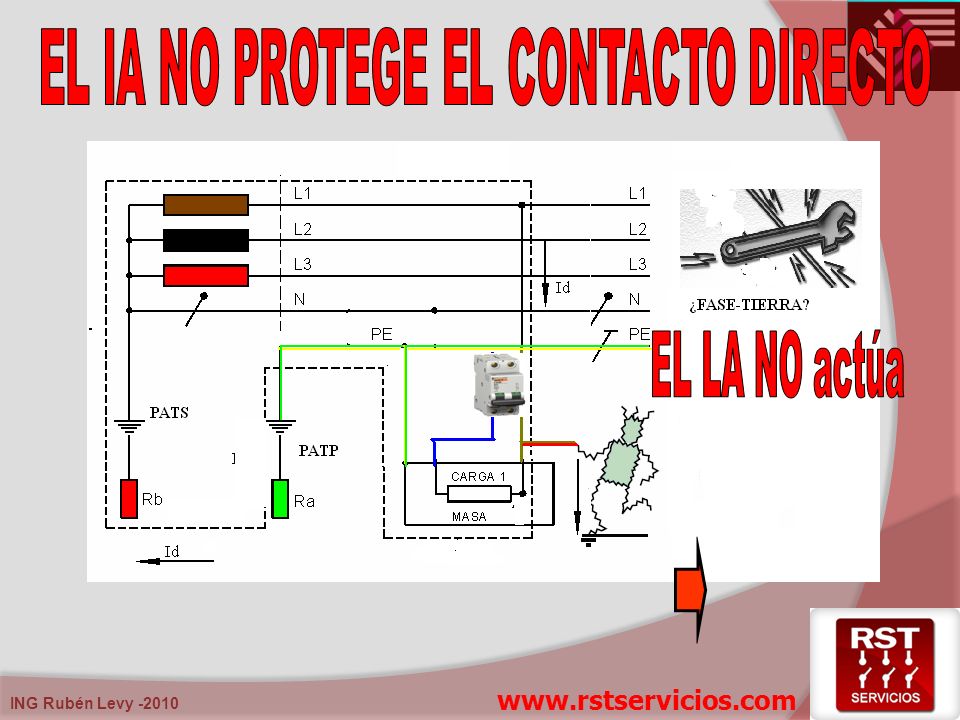

102 ING Rubén Levy -2010

103 www.rstservicios.com

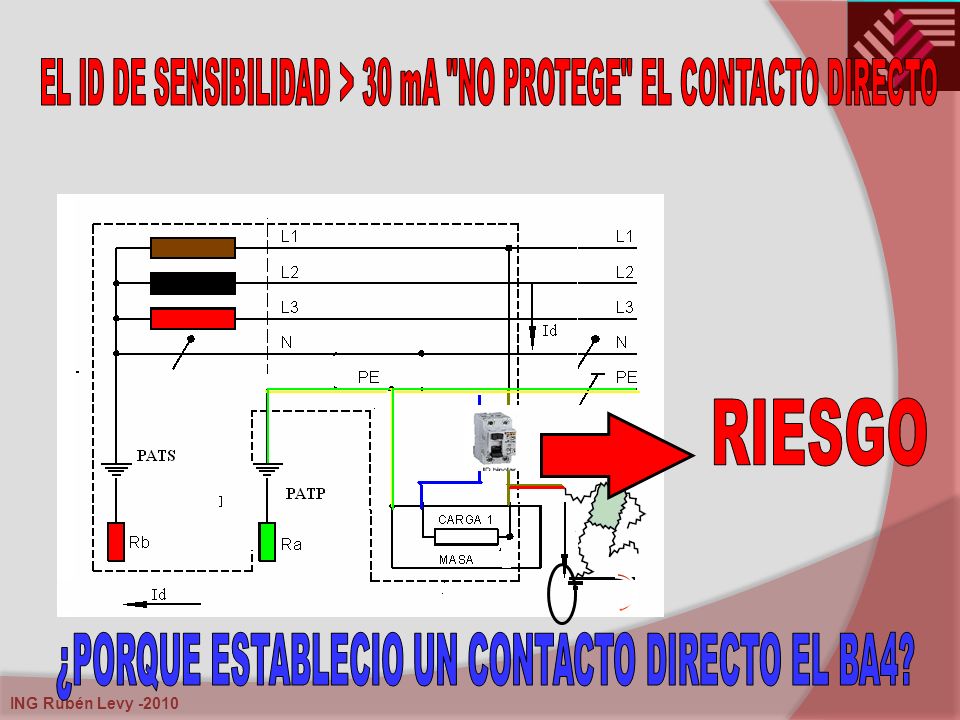

104 ING Rubén Levy -2010

105 www.rstservicios.com

106 ING Rubén Levy -2010

107

108

109

110

111

112

113

114 ¿Que hacer en el ámbito domestico? Diferencial puenteado ? www.rstservicios.com

115 ING Rubén Levy -2010

116

117 . Acción preventiva del ID por un defecto de aislacion que origine una tensión de contacto igual o mayor a 24 V www.rstservicios.com

118 ING Rubén Levy -2010. Valor máximo de tensión de contacto indirecto con Ra = 40 ohm con ID de Id <30 mA www.rstservicios.com

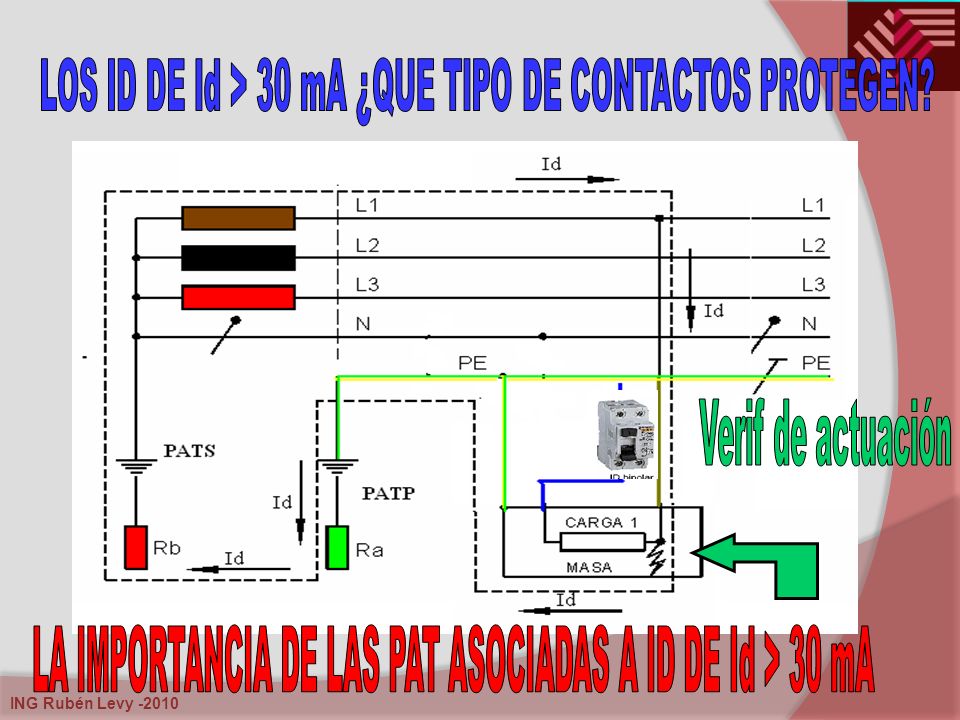

119 ING Rubén Levy -2010. Valor máximo de tensión de contacto indirecto con Ra = 40 ohm con ID de Id =300 mA www.rstservicios.com

120 ING Rubén Levy -2010. Valores Máximos de Ra de PATP en relación a la corriente diferencial del ID Corriente diferencial máxima asignada del dispositivo diferencial Relación de seguridad de accionamiento del diferencial Valor máximo de la resistencia de la PAT de las masas eléctricas Ra (ohm) para detectar 24 V Valor máximo permitido AEA 90364 de la resistencia de la PAT de las masas eléctricas Ra (ohm) Sensibilidad media 1 A24V/12 ohm = 2 A2412 500 mA24V/24 ohm = 1 A4824 300 mA 24V/40 ohm = 600 mA Detecta con PATP a partir de 12 V 8040 Sensibilidad alta Hasta 30 mA 24V/40 ohm = 600 mA Detecta con PATP a partir de 1,2 V 80040

121 ING Rubén Levy -2010 www.rstservicios.com

122 ING Rubén Levy -2010 www.rstservicios.com

123 ING Rubén Levy -2010 MBTS Significa: M uy Baja Tensión SIN PUESTA A TIERRA Tensión de utilización: Máxima 12 V NO hay vinculación eléctrica entre primario y Secundario del TRASFORMADOR DE SEGURIDAD NORMALIZADO www.rstservicios.com

124 ING Rubén Levy -2010

125 www.rstservicios.com

126 ING Rubén Levy -2010

127 PUESTA A TIERRA DE PROTECCIÓN (PATP): Es la PAT de uno o más puntos de una instalación o de un equipo o material por razones de seguridad eléctrica. www.rstservicios.com

128 ING Rubén Levy -2010 ESQUEMA EQUIPOTENCIAL DE PATP- DESIGNACIONES www.rstservicios.com

129 ING Rubén Levy -2010 www.rstservicios.com

130 ING Rubén Levy -2010 La reglamentación de la A.E.A. establece un máximo de 40 ohm para la PATP. La reglamentación de la A.E.A. establece un máximo de 40 ohm para la PATP. En en ciertas zonas de argentina En en ciertas zonas de argentina se puede lograr el se puede lograr el orden de 10 ohm con 1 orden de 10 ohm con 1 jabalina convencional de 1,5 m jabalina convencional de 1,5 m Algunos técnicos nos dicen Algunos técnicos nos dicen LO MENOS POSIBLE para la LO MENOS POSIBLE para la PAT de sistemas SPCR. PAT de sistemas SPCR.

131 ING Rubén Levy -2010 EJEMPLO DE CONEXIÓN DE COLUMNAS DE EDIFICIOS A LA PATP

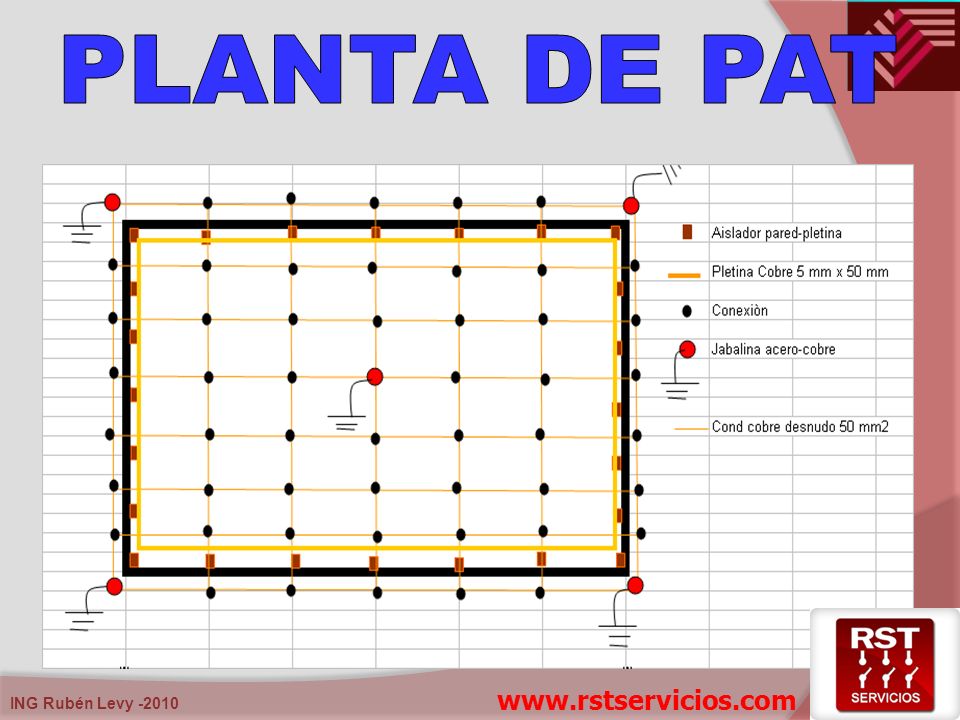

132 ING Rubén Levy -2010 EJEMPLO DE CONEXIONES A LA MALLA DE LA PATP

133 ING Rubén Levy -2010 CONEXIONES DE CAJAS DE PISOS O PLANTAS DE LOS PE A LA PATP Borneras www.rstservicios.com

134 ING Rubén Levy -2010 Conexiones de PATP

135 ING Rubén Levy -2010 JABALINA CILINDRICA www.rstservicios.com

136 ING Rubén Levy -2010 IRAM 2309 Jabalina cilíndrica de acero cobre

137 ING Rubén Levy -2010 CONFIGURACIONES www.rstservicios.com

138 ING Rubén Levy -2010 Establecer el ECT de la alimentación Analizar los riesgos, verificar Control Protecciones adecuadas a los contactos eléctricos de acuerdo al ECT y operador Seguridad eléctrica Se consigue con www.rstservicios.com
