1 Estructuras Tecnología 3º E.S.O.José Emilio Castillón Solano

2 Fuerzas Fuerza: Una fuerza es todo aquello capaz de deformar un cuerpo (efecto estático) o de alterar su estado de movimiento o reposo (efecto dinámico). José Emilio Castillón SolanoTecnología 3º E.S.O.

3 Esfuerzos Esfuerzos: La aplicación de fuerzas externas o cargas sobre un cuerpo produce tensiones internas en su estructura que reciben el nombre de esfuerzo. José Emilio Castillón SolanoTecnología 3º E.S.O.

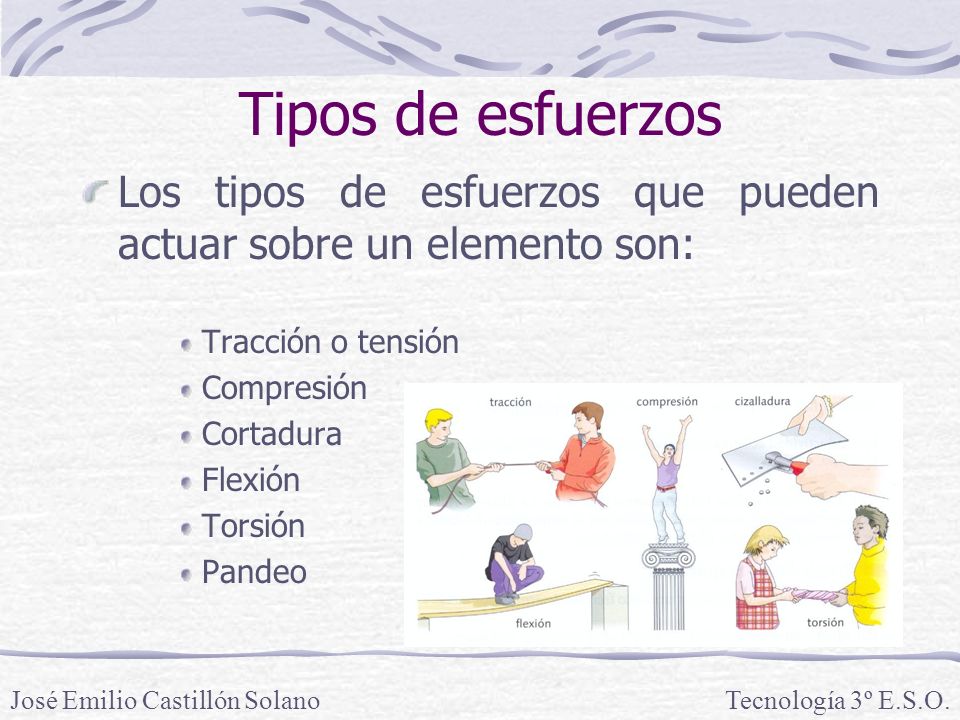

4 Tipos de esfuerzos Los tipos de esfuerzos que pueden actuar sobre un elemento son: Tracción o tensión Compresión Cortadura Flexión Torsión Pandeo Tecnología 3º E.S.O.José Emilio Castillón Solano

5 Tipos de esfuerzos Tracción Se llama esfuerzo de tracción a toda carga o fuerza que tiende a alargar el objeto sobre el que actúa. José Emilio Castillón SolanoTecnología 3º E.S.O.

6 Tipos de esfuerzos Compresión Se llama esfuerzo de compresión a toda carga o fuerza que al actuar sobre un cuerpo sólido tiende a comprimirlo. José Emilio Castillón SolanoTecnología 3º E.S.O.

7 Tipos de esfuerzos Cortadura o cizalladura. Se llama esfuerzo de cortadura a un par de fuerzas que al actuar sobre un cuerpo sólido tienden a cortarlo en dos mitades. José Emilio Castillón SolanoTecnología 3º E.S.O.

8 Tipos de esfuerzos Flexión Un elemento está sometido a flexión cuando sobre él actúan una o más fuerzas que tratan de curvarlo. Actúan al mismo tiempo el esfuerzo de tracción y el de compresión. José Emilio Castillón SolanoTecnología 3º E.S.O.

9 Tipos de esfuerzos Flexión José Emilio Castillón SolanoTecnología 3º E.S.O.

10 Tipos de esfuerzos Torsión Se llama esfuerzo de torsión a un par de fuerzas que el actuar sobre un cuerpo sólido tienden a retorcerlo. José Emilio Castillón SolanoTecnología 3º E.S.O.

11 Tipos de esfuerzos Pandeo El pandeo es un fenómeno de inestabilidad elástica que puede darse en elementos comprimidos esbeltos, y que se manifiesta por la aparición de desplazamientos importantes transversales a la dirección principal de compresión. José Emilio Castillón SolanoTecnología 3º E.S.O.

12 Estructuras Definición: Una estructura es todo elemento capaz de soportar esfuerzos. Las estructuras constituyen el esqueleto de los mecanismos, edificios, puentes, etc. José Emilio Castillón SolanoTecnología 3º E.S.O.

13 Tipos de estructuras Las estructuras, según sus elementos, se pueden clasificar en: Masivas Entramadas Trianguladas Colgadas José Emilio Castillón SolanoTecnología 3º E.S.O.

14 Tipos de estructuras Masivas Formadas por superficies resistentes, pesadas y macizas. Sus elementos son muros, bóvedas y arcos. José Emilio Castillón SolanoTecnología 3º E.S.O.

15 Tipos de estructuras Entramadas Tienen forma de retícula. Sus elementos son pilares y vigas. José Emilio Castillón SolanoTecnología 3º E.S.O.

16 Tipos de estructuras Trianguladas Son resistentes y ligeras. Sus elementos son barras en forma de triángulos. José Emilio Castillón SolanoTecnología 3º E.S.O.

17 Tipos de estructuras Colgadas Soportan el peso de la construcción con cables o barras. José Emilio Castillón SolanoTecnología 3º E.S.O.

18 Propiedades de las estructuras Las propiedades de las estructuras dependen de varios factores: El tipo y posición de las fuerzas. La forma de la estructura. El tipo de material utilizado. José Emilio Castillón SolanoTecnología 3º E.S.O.

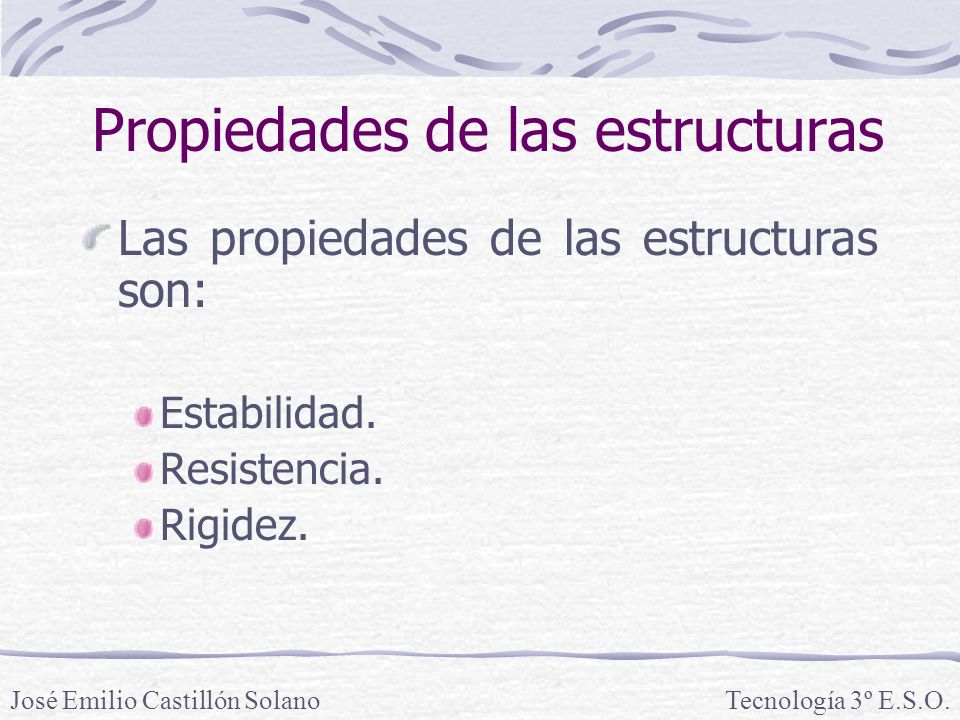

19 Propiedades de las estructuras Las propiedades de las estructuras son: Estabilidad. Resistencia. Rigidez. José Emilio Castillón SolanoTecnología 3º E.S.O.

20 Propiedades de las estructuras Estabilidad Las estructuras deben ser estables para evitar la caída por la acción de fuerzas. Informática 4º E.S.O.José Emilio Castillón Solano

21 Propiedades de las estructuras Procedimientos para conseguir una buena estabilidad: Una buena cimentación. Uso de anclajes. Aumento de la superficie de la base de apoyo. José Emilio Castillón SolanoTecnología 3º E.S.O.

22 Propiedades de las estructuras Resistencia Las estructuras deben ser resistentes para impedir que se rompan por la acción de fuerzas. Los elementos de una estructura deben contribuir a soportar los esfuerzos que actúan sobre ella. Informática 4º E.S.O.José Emilio Castillón Solano

23 Propiedades de las estructuras Rigidez Las estructuras deben ser rígidas para evitar las deformaciones por la acción de fuerzas. El triángulo es el único polígono que no se deforma. Para evitar la deformación de polígonos articulados se utilizan barras diagonales. A este proceso se le denomina triangulación. Informática 4º E.S.O.José Emilio Castillón Solano

24 Propiedades de las estructuras Triangulación El triángulo es el único polígono que no se deforma. Para evitar la deformación de polígonos articulados se utilizan barras diagonales. A este proceso se le denomina triangulación. Informática 4º E.S.O.José Emilio Castillón Solano

25 Propiedades de las estructuras Procedimientos para impedir que una viga se curve: Colocar columnas. Colocar cables o tirantes. Colocar una estructura con una altura h grande. José Emilio Castillón SolanoTecnología 3º E.S.O.

26 Elementos de las estructuras Elementos de las estructuras: Vigas y pilares. Barras y perfiles. Cables, tirantes o tensores. José Emilio Castillón SolanoTecnología 3º E.S.O.

27 Elementos de las estructuras Vigas y pilares Las vigas y pilares son elementos de las estructuras entramadas, presentan una gran resistencia y se encuentran en la mayoría de los edificios. José Emilio Castillón SolanoTecnología 3º E.S.O.

28 Elementos de las estructuras Vigas y pilares La viga es una pieza horizontal, de mayor dimensión longitudinal que transversal. Soporta esfuerzos de flexión y cortadura. El pilar es una pieza vertical. Soporta esfuerzos de compresión. José Emilio Castillón SolanoTecnología 3º E.S.O.

29 Elementos de las estructuras Vigas y pilares Los materiales utilizados en las estructuras entramadas son diversos: la madera (se usa para construcciones de pequeño tamaño), el acero (se usa para estructuras de grandes dimensiones) y el hormigón armado (se usa en la mayoría de construcciones). José Emilio Castillón SolanoTecnología 3º E.S.O.

30 Elementos de las estructuras Vigas y pilares La resistencia y rigidez de las vigas y pilares depende de la cantidad y tipo de material y de la forma de la sección o perfil. José Emilio Castillón SolanoTecnología 3º E.S.O.

31 Elementos de las estructuras Barras y perfiles Una estructura triangulada está constituida por barras resistentes que se unen en forma de triángulos. Se utilizan en construcciones de largas longitudes y ligeras. Las barras de una estructura articulada suelen estar sometidas a esfuerzos de tracción y de compresión. José Emilio Castillón SolanoTecnología 3º E.S.O.

32 Elementos de las estructuras Barras y perfiles Aunque para la construcción de cualquier tipo de estructura no hace falta que sus elementos tengan un perfil estándar, los técnicos han creído conveniente establecer unas formas (perfiles) determinadas que resistan bien los esfuerzos y que resulten estéticamente atractivas. José Emilio Castillón SolanoTecnología 3º E.S.O.

33 Elementos de las estructuras Barras y perfiles Algunos tipos de perfiles son los siguientes: José Emilio Castillón SolanoTecnología 3º E.S.O.

34 Elementos de las estructuras Cables, tirantes o tensores Se utilizan en construcciones de gran resistencia y peso reducido. Está constituida por cables o tirantes que se utilizan para tensar o sostener algunas partes de la estructura. Los cables o tirantes resisten esfuerzos de tracción. Tecnología 3º E.S.O.José Emilio Castillón Solano

35 Elementos de las estructuras Cables, tirantes o tensores Tecnología 3º E.S.O.José Emilio Castillón Solano

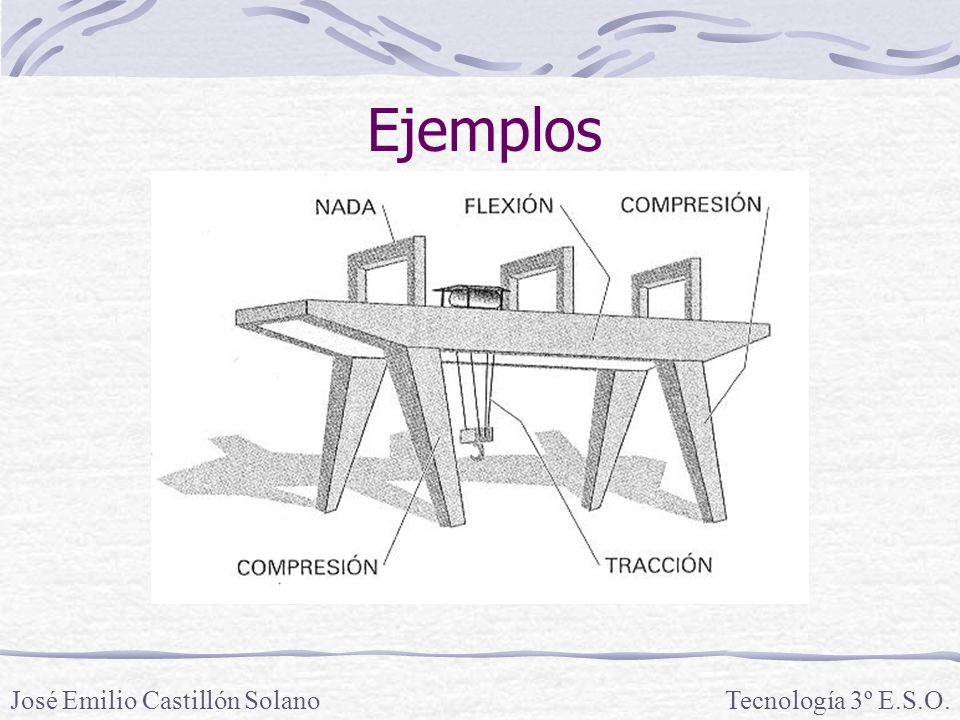

36 Ejemplos Tecnología 3º E.S.O.José Emilio Castillón Solano

37 Ejemplos Tecnología 3º E.S.O.José Emilio Castillón Solano

38 Ejemplos Tecnología 3º E.S.O.José Emilio Castillón Solano En el columpio se han señalado los esfuerzos que soporta cada uno de sus elementos:

39 Ejemplos Tecnología 3º E.S.O.José Emilio Castillón Solano

40 Estructuras Recursos en Internet: El puente levadizo. Libros vivos (estructuras). Internet. Tecno12-18.com. Ejercicios sobre estructuras José Emilio Castillón SolanoTecnología 3º E.S.O.

41 Estructuras Ejercicio: Ejercicio sobre estructuras (Se puede hacer utilizando el libro) José Emilio Castillón SolanoTecnología 3º E.S.O.

42 Fin Tecnología 3º E.S.O.José Emilio Castillón Solano
