©2006 Armstrong International, Inc. www.armstronginternational.com Arreglos de Tubería y Trampeo para Drenado de Condensado.

Presentaciones similares


Presentación del tema: "©2006 Armstrong International, Inc. www.armstronginternational.com Arreglos de Tubería y Trampeo para Drenado de Condensado."— Transcripción de la presentación:

1 ©2006 Armstrong International, Inc. Arreglos de Tubería y Trampeo para Drenado de Condensado

2 Sistema de Distribución de Vapor El objetivo principal en el Diseño de cualquier Sistema de Distribución de Vapor, es el proveer vapor SECO a usuarios.

3 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 3 Sistema Perfecto de Distribución Un sistema perfecto de distribución de Vapor, requiere un aislamiento perfecto, trampas perfectas, así como un retorno de condensado perfecto, sin necesidad de mantenimientos.

4 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 4 Velocidades Razonables de Diseño para Fluidos en Tuberías

5 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 5 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistema de Distribución de Vapor Formación de Condensado Dimensionamiento de Piernas Colectoras Arreglos Básicos de Tubería

6 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 6 Arreglo de Tubería y Trampeo de Condensado Sistemas de Distribución de Vapor Formación de Condensado El aislamiento térmico puede DISMINUIR la transferencia de calor de la tubería, pero NO PUEDE ELIMINARLA POR COMPLETO, ni tampoco puede prevenir la formación de condensado.

7 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 7 Arreglo de Tubería y Trampeo de Condensado Sistemas de Distribución de Vapor Formación de Condensado El aislamiento térmico puede DISMINUIR la transferencia de calor de la tubería, pero NO PUEDE ELIMINARLA POR COMPLETO, ni tampoco puede prevenir la formación de condensado.

8 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 8 Arreglo de Tubería y Trampeo de Condensado Sistemas de Distribución de Vapor Formación de Condensado El condensado formado debido a pérdidas de calor en tubería, es No Intencional e Inevitable.

9 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 9 Qué Significa para su Sistema de Vapor, esa Pérdida de Calor No Intencional?

10 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 10 Significa que: La Tubería esta Constantemente siendo Llenada con Agua (Condensado)

11 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 11 Significa que: La Tubería esta sujeta a Corrosión Condensado Sub-Enfriado + CO 2 = Ácido Carbónico ( CO 2 + H 2 O H 2 CO 3 )

12 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 12 Significa que: La Tubería esta sujeta a Golpe de Ariete

13 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 13 6, ,000 Pies/Min Vapor Saturado Aislamiento, Eficiencia Térmica < 75% De acuerdo con Sección I, Párrafo 118 (a) del Código Americano Estándar para Tuberías a Presión....Se debe de proveer puntos de drenado donde sea necesario para drenar el condensado de todas las secciones de tubería y equipo donde este se pueda juntar. En Conclusión:

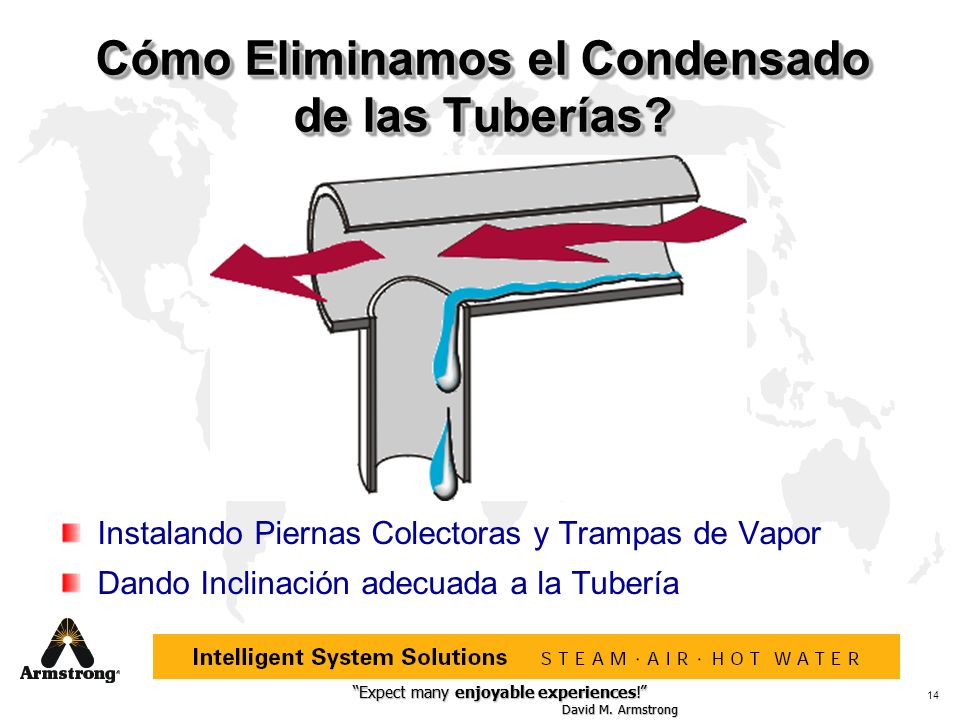

14 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 14 Cómo Eliminamos el Condensado de las Tuberías? Instalando Piernas Colectoras y Trampas de Vapor Dando Inclinación adecuada a la Tubería

15 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 15 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistema de Distribución de Vapor Formación de Condensado Dimensionamiento de Piernas Colectoras Arreglos Básicos de Tubería

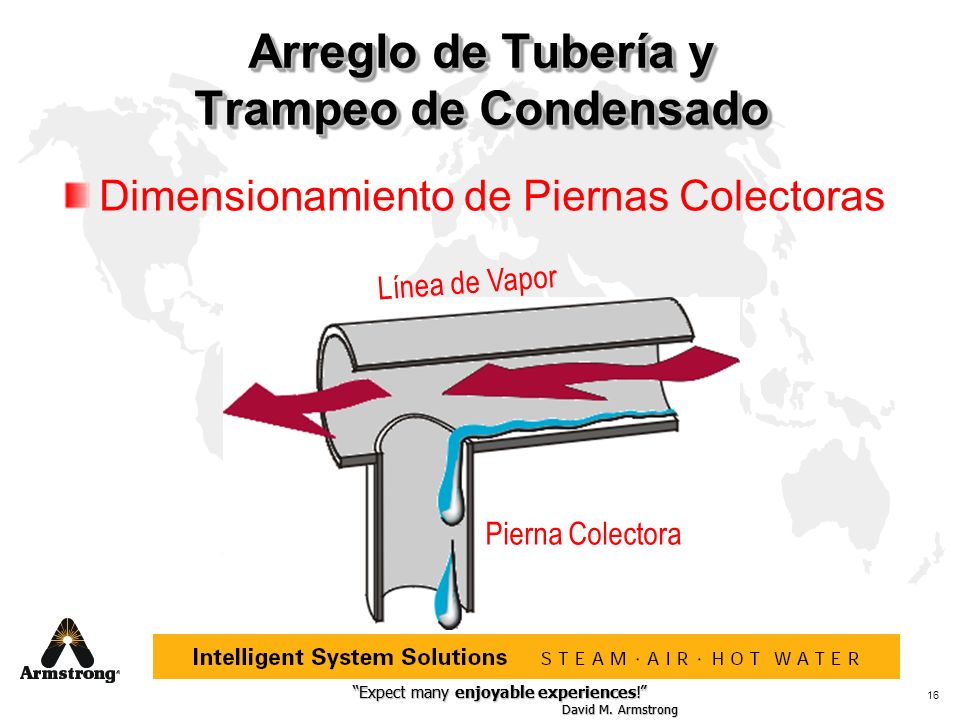

16 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 16 Arreglo de Tubería y Trampeo de Condensado Dimensionamiento de Piernas Colectoras Línea de Vapor Pierna Colectora

17 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 17 Las Piernas Colectoras proveen espacio suficiente para capturar Condensado y Basura, y dirigir el condensado hacia la Trampa de Vapor Pierna Colectora Trampa de Vapor Arreglo de Tubería y Trampeo de Condensado

18 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 18 Las Piernas Colectoras DEBEN TENER un Diámetro y Longitud Adecuados

19 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 19 Una Pierna Colectora Dimensionada Incorrectamente, No Permitirá que el Condensado llegue a la Trampa Dimensionamiento de Piernas Colectoras Dimensionamiento de Piernas Colectoras Diámetro Adecuado Diámetro Incorrecto

20 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 20 El Condenado puede ser Succionado en Piernas Sub-Dimensionadas en Diámetro Dimensionamiento de Piernas Colectoras Dimensionamiento de Piernas Colectoras Diámetro Adecuado Diámetro Incorrecto

21 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 21 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistema de Distribución de Vapor Formación de Condensado Dimensionamiento de Piernas Colectoras Arreglos Básicos de Tubería

22 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 22 Arreglos de Tubería y Trampeo para Drenado de Condensado Instalar Piernas Colectoras y Trampas: En Manifolds o Cabezales de Distribución En Puntos Bajos o Bolsillos, tanto en Líneas Principales y Ramales A lo largo de Líneas Principales, Con o Sin Puntos Naturales para Drenado SIEMPRE antes de Válvulas de Control, Reductoras, Reguladoras de Temperatura

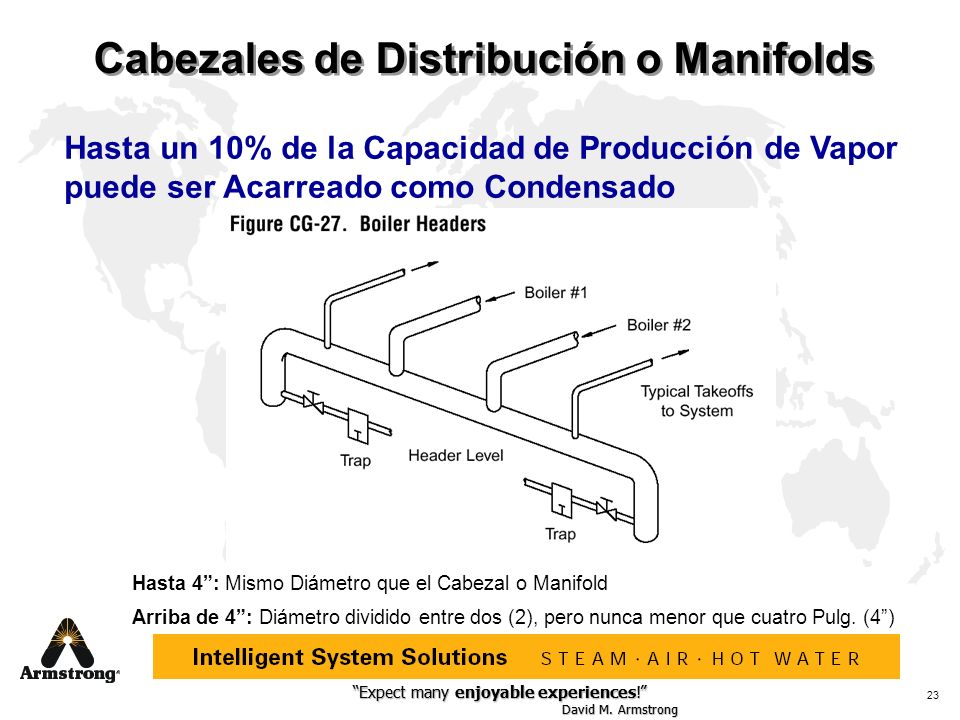

23 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 23 Cabezales de Distribución o Manifolds Hasta un 10% de la Capacidad de Producción de Vapor puede ser Acarreado como Condensado Hasta 4: Mismo Diámetro que el Cabezal o Manifold Arriba de 4: Diámetro dividido entre dos (2), pero nunca menor que cuatro Pulg. (4)

24 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 24 Arreglos de Tubería y Trampeo para Drenado de Condensado Instalar Piernas Colectoras y Trampas: En Manifolds o Cabezales de Distribución En Puntos Bajos o Bolsillos, tanto en Líneas Principales y Ramales A lo largo de Líneas Principales, Con o Sin Puntos Naturales para Drenado SIEMPRE antes de Válvulas de Control, Reductoras, Reguladoras de Temperatura

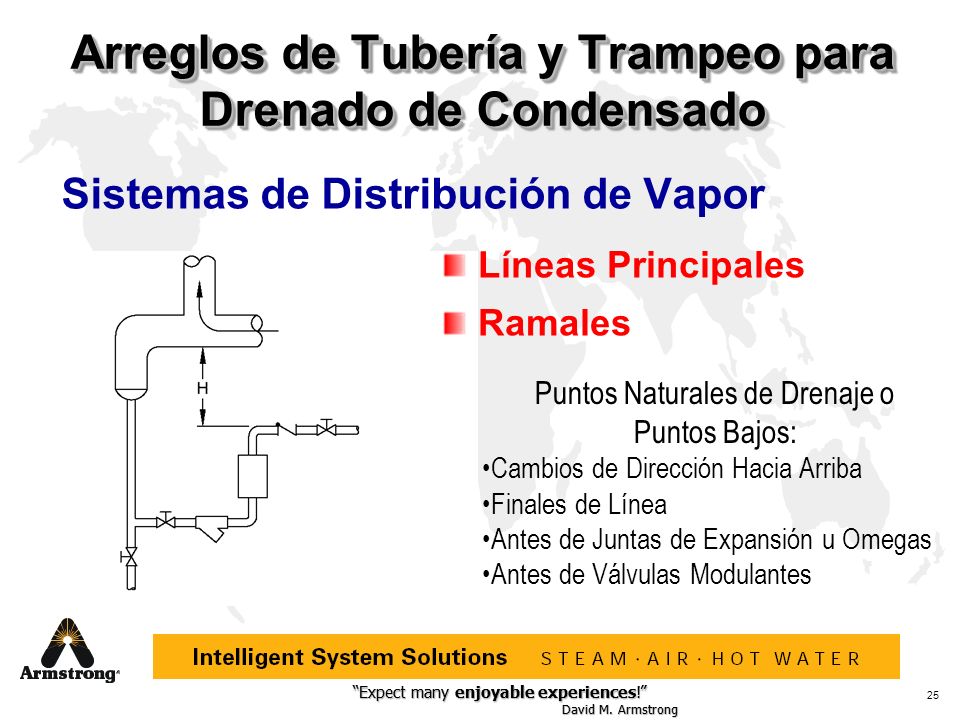

25 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 25 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistemas de Distribución de Vapor Puntos Naturales de Drenaje o Puntos Bajos: Cambios de Dirección Hacia Arriba Finales de Línea Antes de Juntas de Expansión u Omegas Antes de Válvulas Modulantes Líneas Principales Ramales

26 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 26 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistemas de Distribución de Vapor Separadores Trampeando Separadores – Utilizar Diámetro de Pierna Colectora igual a lo que pida el Separador Full-size drip leg and dirt pocket are required 1) Pierna Colectora lo que pida el Separador 2) Bolsillo de Basura Requerido Válvula de Corte Separador de Húmedad para Vapor

27 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 27 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistemas de Distribución de Vapor Ramales / Líneas de Distribución Tomas de Vapor a Corta Distancia Inclinar ½ cada 0.3 Mts 3 Mts ó Menos Arreglos de tubería para tomas menores de 3 Mts. No se requiere trampa, a menos que no se pueda dar inclinación de ½ por cada 0.3 Mts.

28 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 28 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistemas de Distribución de Vapor Inclinar hacia la trampa, ½ por cada 3 Mts Más de 3 Mts. Ramales / Líneas de Distribución Tomas de Vapor a Largas Distancias

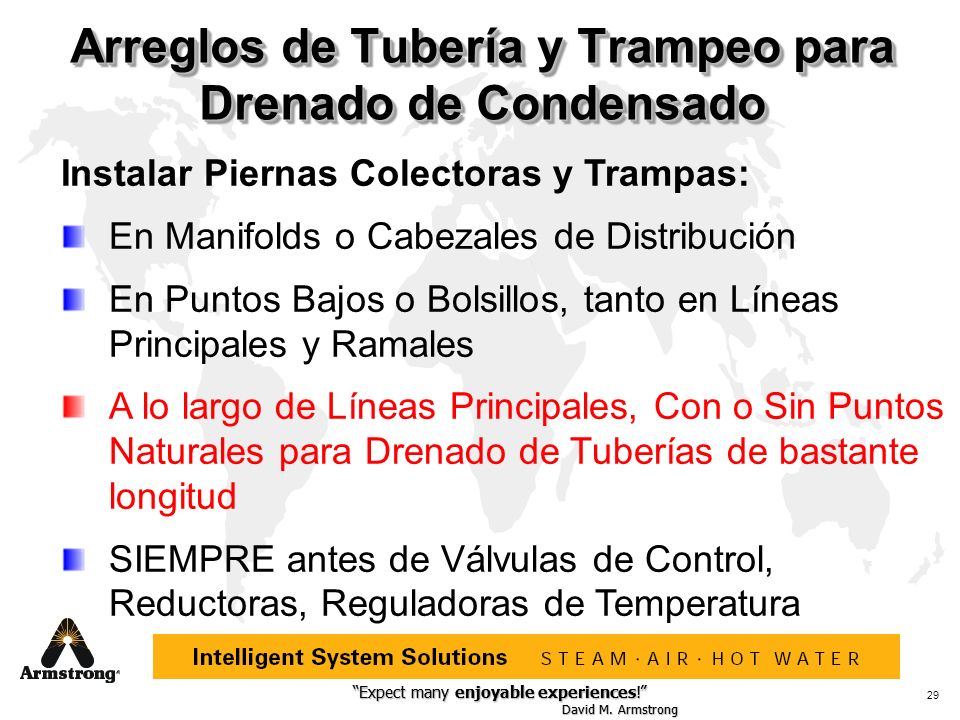

29 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 29 Arreglos de Tubería y Trampeo para Drenado de Condensado Instalar Piernas Colectoras y Trampas: En Manifolds o Cabezales de Distribución En Puntos Bajos o Bolsillos, tanto en Líneas Principales y Ramales A lo largo de Líneas Principales, Con o Sin Puntos Naturales para Drenado de Tuberías de bastante longitud SIEMPRE antes de Válvulas de Control, Reductoras, Reguladoras de Temperatura

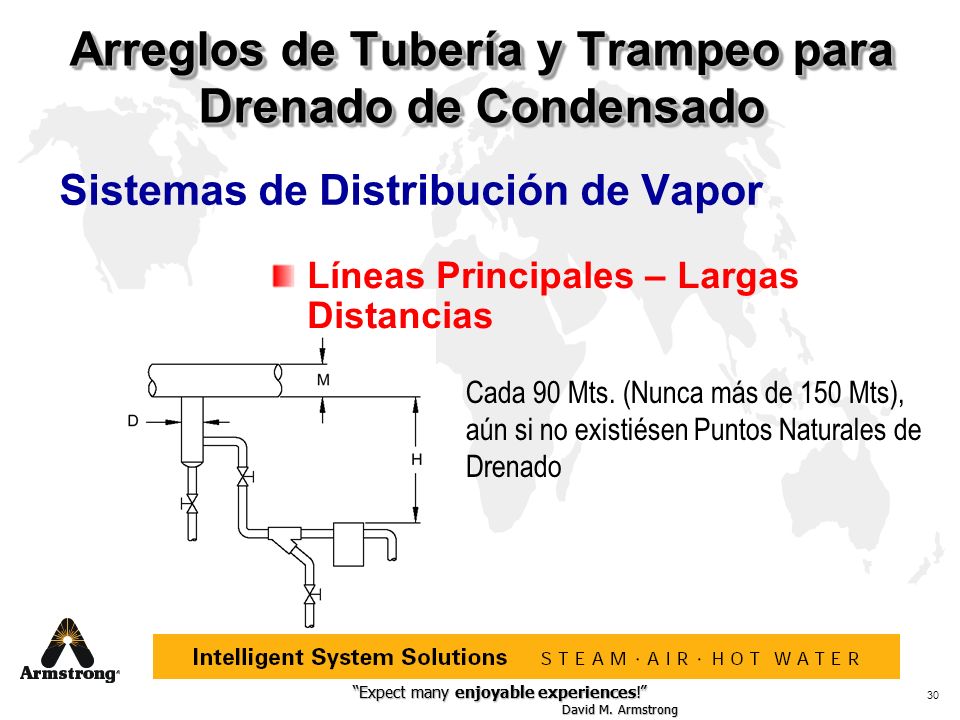

30 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 30 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistemas de Distribución de Vapor Cada 90 Mts. (Nunca más de 150 Mts), aún si no existiésen Puntos Naturales de Drenado Líneas Principales – Largas Distancias

31 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 31 Arreglos de Tubería y Trampeo para Drenado de Condensado Instalar Piernas Colectoras y Trampas: En Manifolds o Cabezales de Distribución En Puntos Bajos o Bolsillos, tanto en Líneas Principales y Ramales A lo largo de Líneas Principales, Con o Sin Puntos Naturales para Drenado SIEMPRE antes de Válvulas de Control, Reductoras, Reguladoras de Temperatura

32 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 32 Arreglos de Tubería y Trampeo para Drenado de Condensado Sistemas de Distribución de Vapor Líneas Principales o Ramales / Líneas de Distribución Reductora SIEMPRE trampear antes de Válvulas o Reductoras de Presión

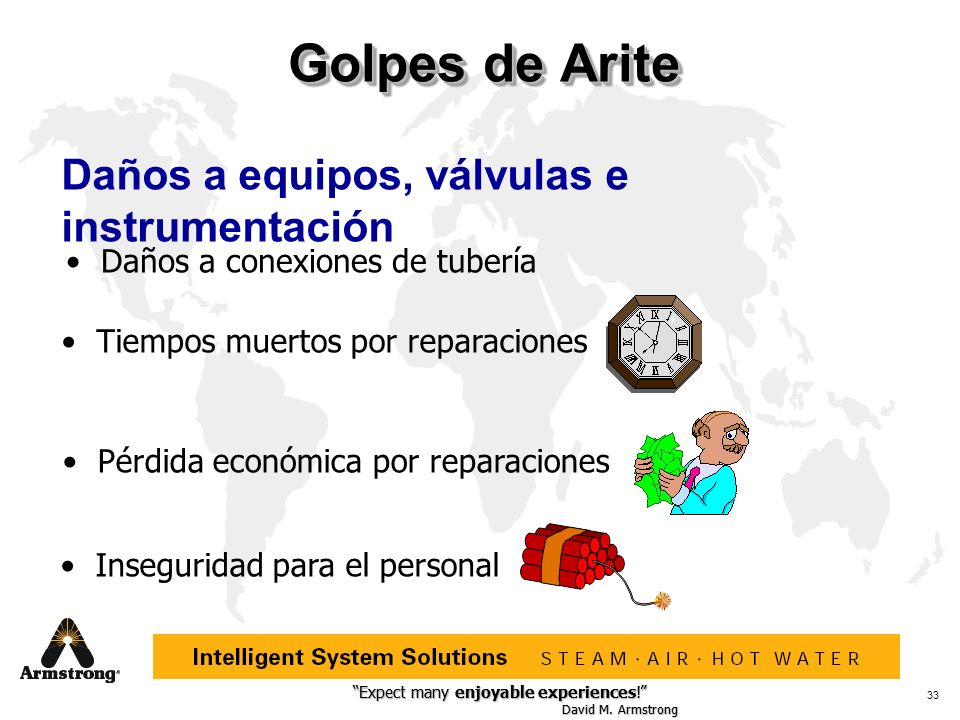

33 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 33 Golpes de Arite Daños a equipos, válvulas e instrumentación Daños a conexiones de tubería Inseguridad para el personal Pérdida económica por reparaciones Tiempos muertos por reparaciones

34 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 34 Dónde ocurren los Golpes de Ariete: Líneas de agua fría, de agua caliente, de vapor, retorno de condensado, etc. Cúales son los tipos de Golpe de Ariete: 1) Hidraúlico 100 Lbs de Agua a 10 Pies/Sec 2) Térmico 3) Diferencial

35 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 35 Vapor Condensado Golpe de Ariete del tipo Diferencial

36 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 36

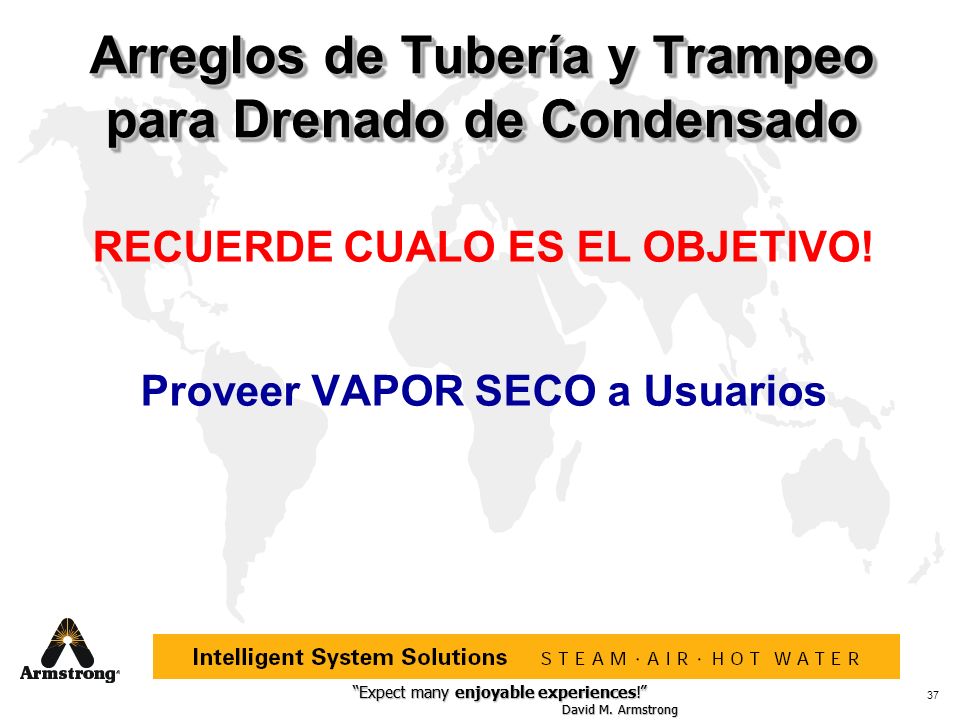

37 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 37 Arreglos de Tubería y Trampeo para Drenado de Condensado RECUERDE CUALO ES EL OBJETIVO! Proveer VAPOR SECO a Usuarios

38 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 38 Arreglos de Tubería y Trampeo para Drenado de Condensado RECUERDE LO BASICO! DIMENSIONAR ADECUADAMENTE PIERNAS COLECTORAS Trampear Cabezales o Manifolds Trampear Líneas Principales y Ramales en Puntos Naturales de Drenaje y Puntos Bajos Trampear a lo largo de Líneas Principales, aún si No son Puntos Naturales SIEMPRE antes de Válvulas

39 Expect many enjoyable experiences! David M. Armstrong Expect many enjoyable experiences! David M. Armstrong 39 Preguntas ?

40 Expect many enjoyable experiences! David M. Armstrong
