Presentación del tema: "CICLOS DE REFRIGERACION. ¿QUE ES REFRIGERACION? La refrigeración es un proceso termodinámico, donde se extrae el calor de un cuerpo o espacio (bajando."— Transcripción de la presentación:

1 CICLOS DE REFRIGERACION

2 ¿QUE ES REFRIGERACION? La refrigeración es un proceso termodinámico, donde se extrae el calor de un cuerpo o espacio (bajando así su temperatura) y llevarlo a otro lugar donde no es importante su efecto. Los fluidos utilizados para extraer la energía cinética promedio del espacio o cuerpo a ser enfriado, son llamados refrigerantes, los cuales tienen la propiedad de evaporarse a bajas temperaturas y presiones positivas.proceso termodinámicorefrigerantes

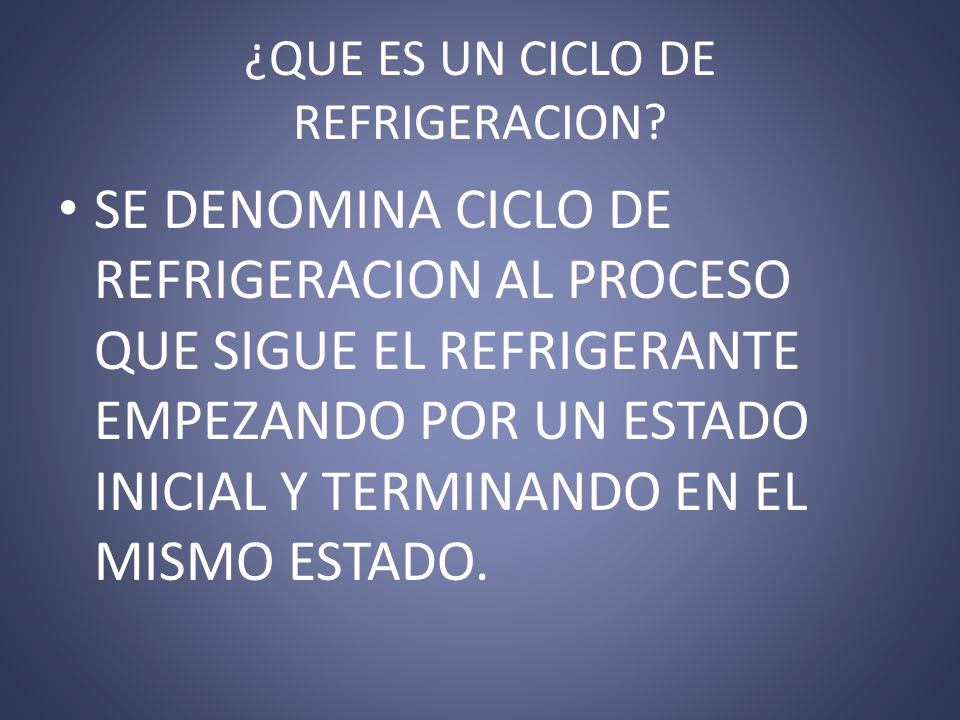

3 ¿QUE ES UN CICLO DE REFRIGERACION? SE DENOMINA CICLO DE REFRIGERACION AL PROCESO QUE SIGUE EL REFRIGERANTE EMPEZANDO POR UN ESTADO INICIAL Y TERMINANDO EN EL MISMO ESTADO.

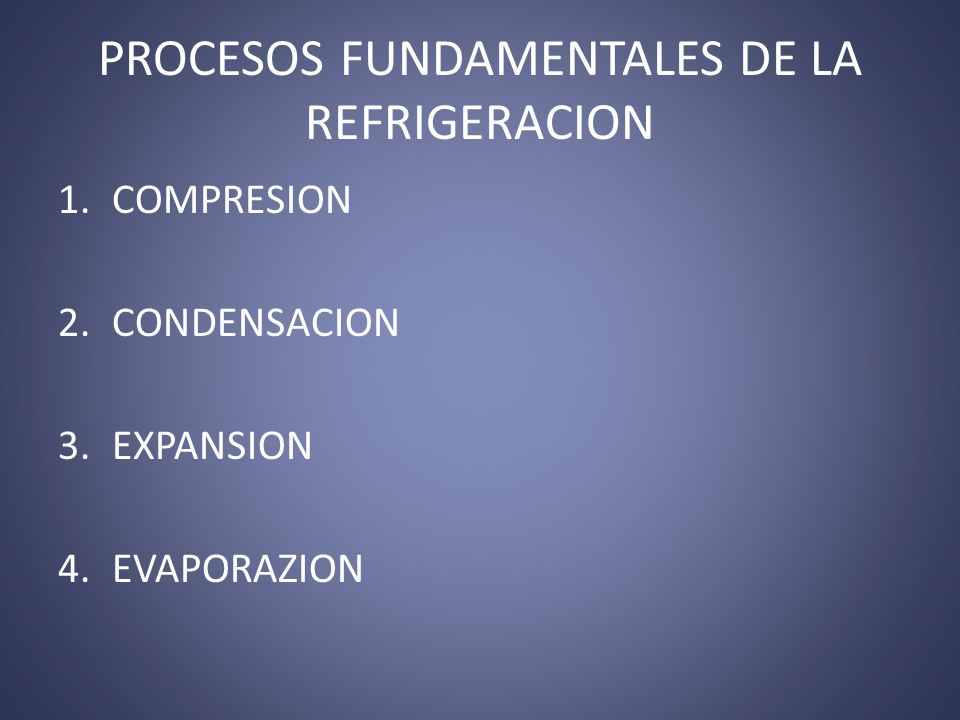

4 PROCESOS FUNDAMENTALES DE LA REFRIGERACION 1.COMPRESION 2.CONDENSACION 3.EXPANSION 4.EVAPORAZION

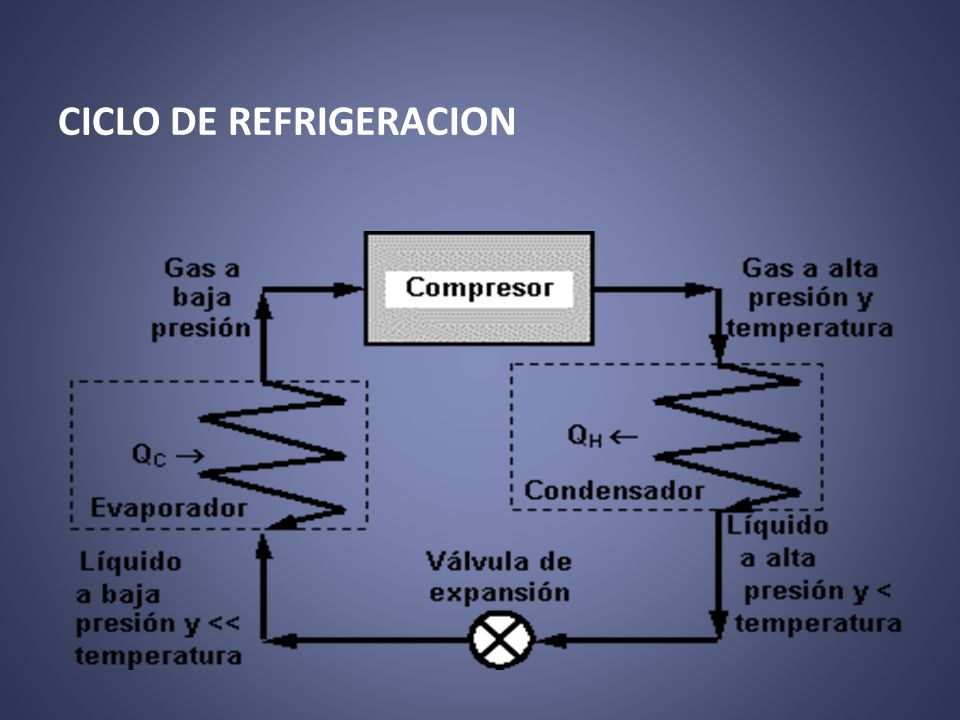

5 CICLO DE REFRIGERACION

6 1-COMPRESOR TIENE LA FUNCION DE COMPRIMIR EL GAS QUE PERMITE EN UN CICLO DE COMPRESION/DESCOMPRESI ON PRODUCIR UNA TRANSFERENCIA DE CALOR DE UNA PARTE A OTRA DE UN CIRCUITO FRIGORIFICO. EN EFECTO CUANDO SE COMPRIME UN GAS,SE CALIENTA Y AL CONTRARIO CUANDO SE LIBERA,SU TEMPERATURA SE REDUCE.

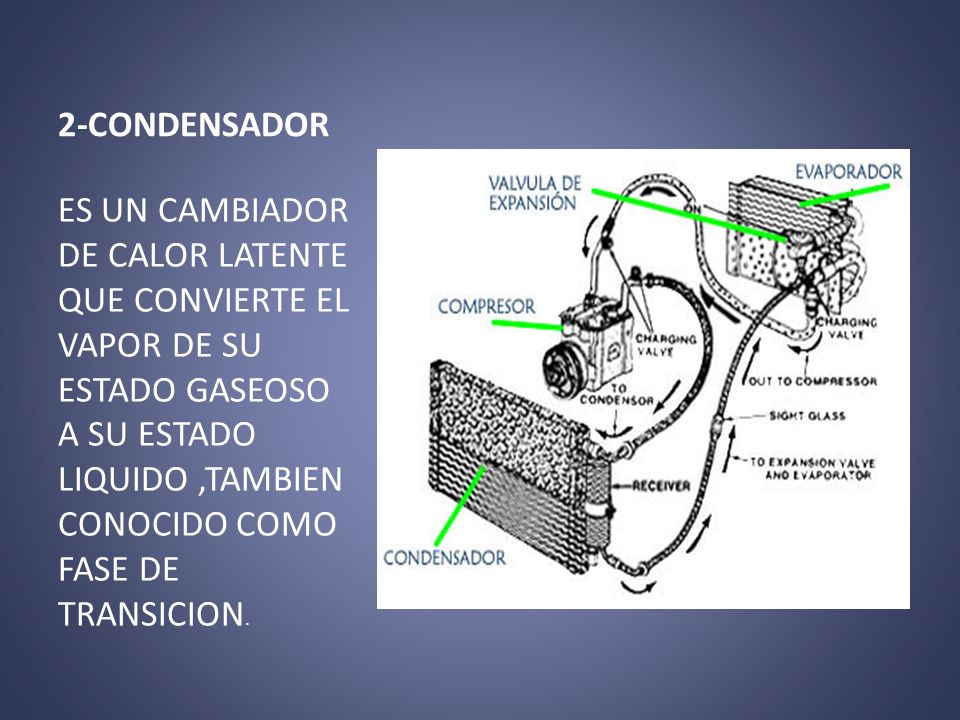

7 2-CONDENSADOR ES UN CAMBIADOR DE CALOR LATENTE QUE CONVIERTE EL VAPOR DE SU ESTADO GASEOSO A SU ESTADO LIQUIDO,TAMBIEN CONOCIDO COMO FASE DE TRANSICION.

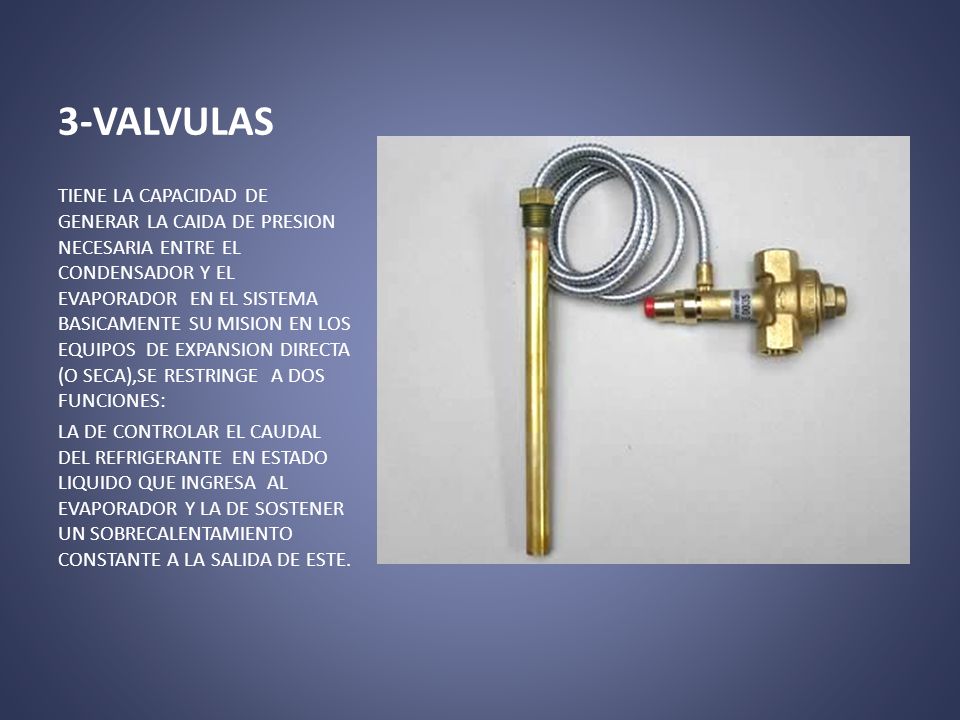

8 3-VALVULAS TIENE LA CAPACIDAD DE GENERAR LA CAIDA DE PRESION NECESARIA ENTRE EL CONDENSADOR Y EL EVAPORADOR EN EL SISTEMA BASICAMENTE SU MISION EN LOS EQUIPOS DE EXPANSION DIRECTA (O SECA),SE RESTRINGE A DOS FUNCIONES: LA DE CONTROLAR EL CAUDAL DEL REFRIGERANTE EN ESTADO LIQUIDO QUE INGRESA AL EVAPORADOR Y LA DE SOSTENER UN SOBRECALENTAMIENTO CONSTANTE A LA SALIDA DE ESTE.

9 4-EVAPORADOR EL EVAPORADOR ES UN INTERCAMBIADOR DE CALOR EN EL CUAL SE EFECTUA EL PASO DEL GAS DE FASE LIQUIDA A FASE GAS. PARA QUE EL GAS EN FASE LIQUIDA CAMBIE DE ESTADO PRECISA ABSORBER GRAN CANTIDAD DE CALOR Y ESTE ES EL OBJETIVO BASE.

10 GASES REFRIGERANTES Gases Refrigerantes En el ciclo de refrigeración de un equipo cualquiera de aire acondicionado, circulan gases refrigerantes que sirven para reducir o mantener la temperatura de un ambiente por debajo de la temperatura del entorno (para ello se debe extraer calor del espacio y transferirlo a otro cuerpo cuya temperatura sea inferior a la del espacio refrigerado, todo esto lo hace el refrigerante) que pasa por diversos estados o condiciones, cada uno de estos cambios se denomina procesos

11 INTEGRANTES RODRIGO ARMANDO PEREZ GAONA JUAN GUSTAVO FACUNDO ARMENDARIZ JESUS GERARDO FACUNDO ARMENDARIZ JUAN MANUEL ARCINIEGA ZAMORA
