1 Trampas para Vapor de Alta Presión

2 Trampas para Vapor de Alta Presión

3 Trampas Existentes para Alta Presión y Sobrecalentamiento
Temperatura de Vapor: Saturación Serie 400 – °C Serie 5000 – °C Serie 6000 – °C Temperatura de Vapor: Sobrecalentado 401 SH – °C 501 SH – °C

4 Nuevas Trampas para Alta Presión y Sobrecalentamiento
SH900L SH900H UNICAMENTE PARA VAPOR SOBRECALENTADO o Baja Carga (Sin Carga) Temp. de Saturación

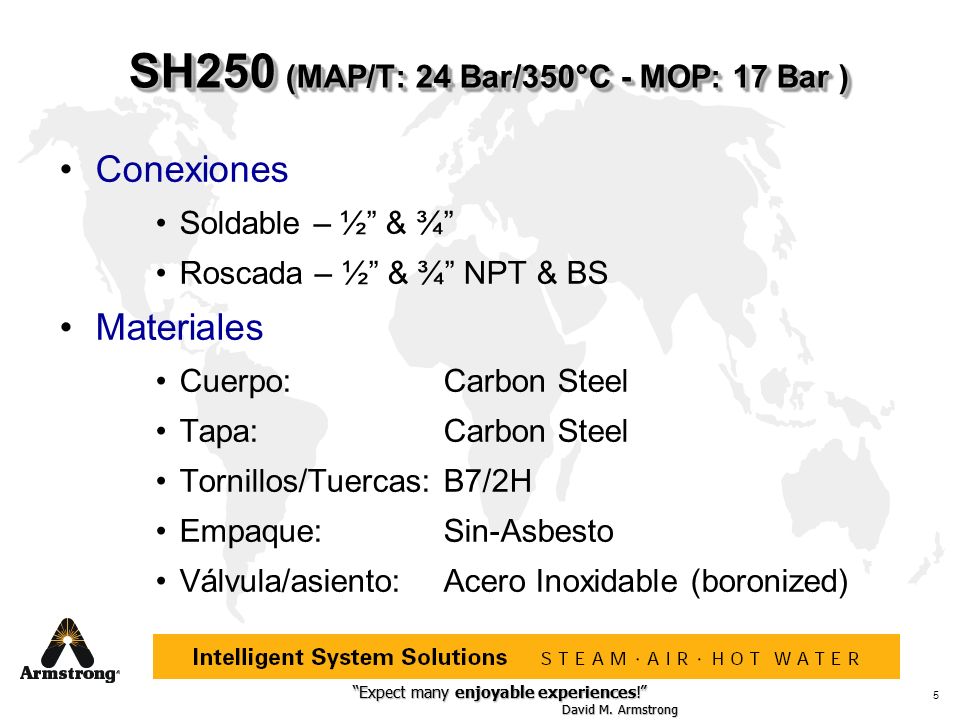

5 SH250 (MAP/T: 24 Bar/350°C - MOP: 17 Bar )
Conexiones Soldable – ½” & ¾” Roscada – ½” & ¾” NPT & BS Materiales Cuerpo: Carbon Steel Tapa: Carbon Steel Tornillos/Tuercas: B7/2H Empaque: Sin-Asbesto Válvula/asiento: Acero Inoxidable (boronized) BORONIZED: Tratamiento Termoquímico de la Superficie de la válvula y asiento, para protegerlos de la acción erosiva del flasheo.

6 SH900L (62 Bar / 482°C) Conexiones Materiales Competencia
Soldable – ½” & ¾” Butt Weld – ½”, ¾” & 1” Bridada – ½”, ¾” & 1” [A 182 Gr. F316 - Class 600] Materiales Cuerpo: Acero Inox. 316 (CF8M) Tapa: Acero Inox. 316 (CF8M) Tornillos/Tuercas: B16/2H Empaque: Grafito Válvula/asiento: Titanio Competencia SH900L ($840.00): Gestra BK27 ($850.00)

7 SH900H (62 Bar / 482°C) Conexiones Materiales Competencia
Soldable – ½” & ¾” Butt Weld – ½”, ¾” & 1” Bridada – ½”, ¾” & 1” [A 182 Gr. F316 - Class 600] Materiales Cuerpo: Acero Inox. (CF8M) Tapa: Acero Inox. (CF8M) Tornillos/Tuercas: B16/2H Empaque: Grafito Válvula/asiento: Titanio Competencia SH900 ($840.00): Gestra BK28 ($850.00)

8 Diseño – Materiales Cuerpo – SH900 CF8M Tapa – SH900 CF8M
Tornillos – SH B16 Tuercas – 2H Empaque – Grafito

9 Diseño – Elementos Bimetálicos
Ensamble Válvula/Asiento Titanio Elementos Kanthal 94S Balance Acero Inox.

10 Pruebas Beta Lugares de Instalación en el año 2000
Shell – Norco (New Orleans) 2 Piernas Colectoras a 44 Barg / 371°C Proctor & Gamble (Cincinnati) 1 Pierna Colectora a 62 Barg / saturado MCV (Midland) 2 Piernas Colectoras a Barg / 371°C Grayling Generating Station (Grayling) 1 Piernas Colectoras a 44 Barg / 287°C Más de 1,000 trampas instaladas el primer año!

11 Mercados Termoeléctricas Plantas Químicas Refinerías Fábricas de Papel

12 Recomendaciones Servicio de Vapor Sobrecalentado Bimetálica
SH900L para Bar Sobrecalentado SH900H para 41 – 62 Bar Sobrecalentado Tipo de Descarga: Modulante

13 Recomendaciones Trampas Vapor Saturado con Carga Balde Invertido
Serie 400 Serie 5000 Serie 6000 Tipo de Descarga: Ciclos (on-off)

14 Recomendaciones Saturado con Baja Carga Balde Invertido 401 SH 501 SH
Operación: Ciclos (on-off)

15 Buenas Prácticas de Instalación
Sobrecalentado (Bimetálica) Preferible instalar trampa por debajo del punto de drenado Saturado, bajas cargas de Condensado– (BI) Tanta tubería como sea posible (fuente de condensación) “P-Trap” Crear “Sello de Agua” Asegurarse que la trampa este debajo del punto de drenado
