1 Agenda REGLAMENTACIÓN LA SEGURIDAD ELÉCTRICA EFICIENCIA ENERGÉTICA LA FUNCIONALIDAD LA ELECTRICIDAD

2 www.rstservicios.com La RIEI indica lo que se debe hacer y lo que hay que cumplir, entendiéndose que deben existir documentos del cómo hacer.. REGLAMENTACION DE INSTALACIONES ELECTRICAS DE INMUEBLES DE LA ASOCIACION ELECTROTECNICA ARGENTINA (RIEI) AEA 90364

3 www.rstservicios.com El marco NORMATIVO CABLES NORMALIZADOS.

4 www.rstservicios.com

5 Para lograr los cambios es imprescindible la información y la capacitación. a pesar de los esfuerzos, los accidentes originados en fallas en las instalaciones eléctricas en inmuebles continúan en un número inaceptable para el estado actual de la tecnología (AEA 90364). AEA

6 www.rstservicios.com Agenda REGLAMENTACIÓN LA SEGURIDAD ELÉCTRICA EFICIENCIA ENERGÉTICA LA FUNCIONALIDAD LA ELECTRICIDAD

7 www.rstservicios.com Los electrones en la materia se mueven en forma desordenada, pero si a un conductor se le aplica una tensión eléctrica los electrones libres pasan a tener un movimiento ordenado y originar la electricidad. Para que se origine ese movimiento o flujo, necesitamos aplicar tensión eléctrica a un material conductor, por ejemplo, un conductor de cobre. El cuerpo humano también es conductor

8 www.rstservicios.com Los conductores eléctricos serían como un caño que se adapta a un mayor diámetro a medida que se le exige mayor corriente. Por la naturaleza de la electricidad se impone la necesidad de las protecciones en serie

9 www.rstservicios.com Agenda REGLAMENTACIÓN LA SEGURIDAD ELÉCTRICA EFICIENCIA ENERGÉTICA LA FUNCIONALIDAD LA ELECTRICIDAD

10 www.rstservicios.com en los sistemas denominados TT es impracticable lograr una resistencia del lazo de falla a tierra que garantice la acción de las protecciones de sobrecorriente.

11 www.rstservicios.com

12

13 Donde y porque se origina y que dispositivo previene el incendio

14 www.rstservicios.com

15

16 DETECTA DIFERENCIAS (ID) PERO: Se debe resolver el contacto directo por bloqueos para evitar la acción correctiva del ID. Se debe instalar una PATP equipotencial para la acción preventiva del ID. Una falla en una masa sin PATP instala en la masa una tensión plena o de contacto directo Una instalación sin PATP no permite que el ID funcione en forma preventiva. No es un problema de producto, es un problema de aplicación de lo establecido por la RIEI.

17 www.rstservicios.com GasesHumosCalor Acción tóxica sobre el sistema respiratorio, depresión del sistema nervioso central Deshidratación, hipertermia, ataques cardíacos CAUSAS EFECTOS Asfixia (concentraciones de oxigeno por debajo del 15 - 17% son letales en aproximadamente 15 minutos LAS CONSECUENCIAS DE LOS INCENDIOS ++

18 www.rstservicios.com Contacto directo: Contacto con partes activas (cobre). Contacto indirecto: Contacto con masas eléctricas que se han puesto activas o bajo tensión a causa de una falla o defecto.

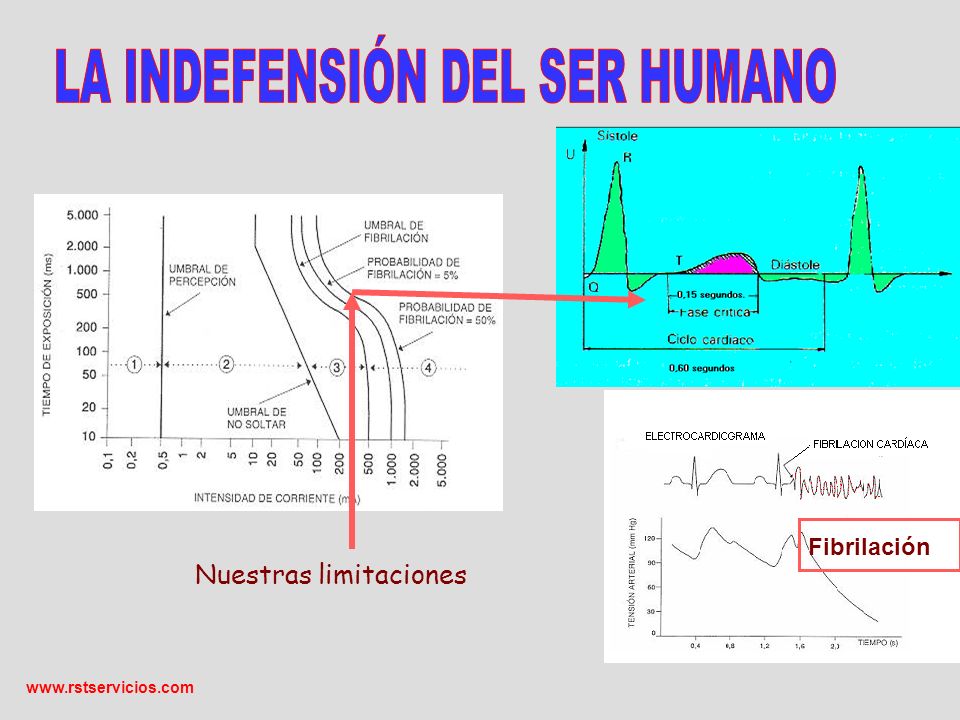

19 www.rstservicios.com Nuestras limitaciones Fibrilación

20 www.rstservicios.com Contacto directo Contacto con partes vivas originado por defectos de aislación, defectos en bloqueos (grado IP de Norma IRAM 2444) o imprudencia de las personas. La persona recibe una corriente que impone la resistencia de la parte del cuerpo por donde se establece. El ID no más de 30 mA es la única solución conocida y actuará de manera correctiva.

21 www.rstservicios.com Contacto indirecto Es un contacto con partes metálicas que normalmente están sin tensión, pero que se ponen en tensión por defectos de aislación. La situación es peligrosa, pues a pesar que una parte de la corriente se deriva por la PAT obligatoria, una parte de la tensión de defecto puede afectar a la persona. La RIEI exige implementar un sistema de vigilancia permanente de defecto por medio de ID y PATP.

22 www.rstservicios.com

23

24 TUGTUE

25 www.rstservicios.com

26

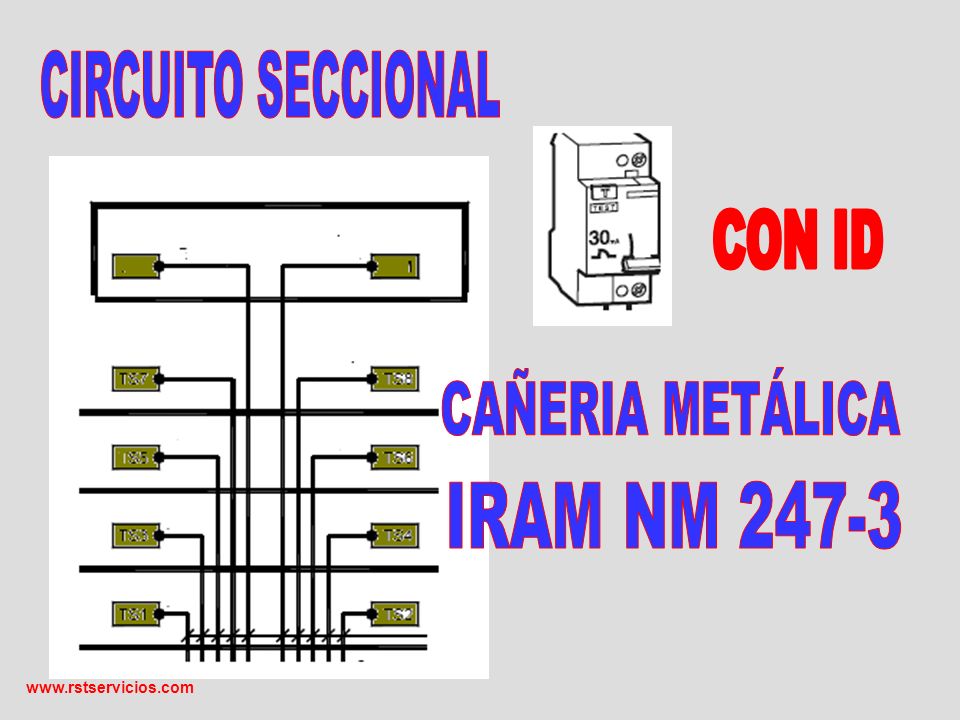

27

28

29 Corte bipolar con protección en ambos polos en tableros monofásicos. 1P + N1P 2P Instalación segura La que cumple simultáneamente la RIEI y las Normas de productos

30 www.rstservicios.com Agenda REGLAMENTACIÓN LA SEGURIDAD ELÉCTRICA EFICIENCIA ENERGÉTICA LA FUNCIONALIDAD LA ELECTRICIDAD

31 www.rstservicios.com

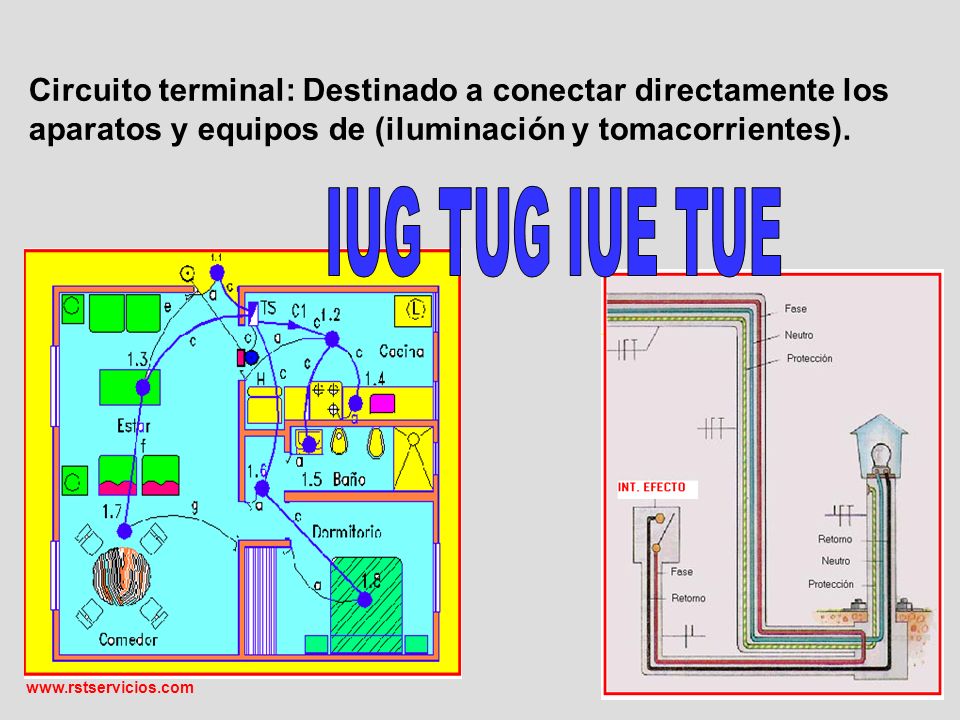

32 Circuito terminal: Destinado a conectar directamente los aparatos y equipos de (iluminación y tomacorrientes)..

33 www.rstservicios.com

34

35

36

37 CONDUCTORES QUE SE ADAPTEN A LAS CARGAS Y SOBRECARGAS

38 www.rstservicios.com Corriente admisible Valor máximo que puede circular en forma permanente por un conductor aislado o cable bajo condiciones definidas.. Monofásicos Trifásicos

39 www.rstservicios.com

40 Aplicación conductores Y PROTECCIONES.

41 www.rstservicios.com Aplicación conductores Y PROTECCIONES.

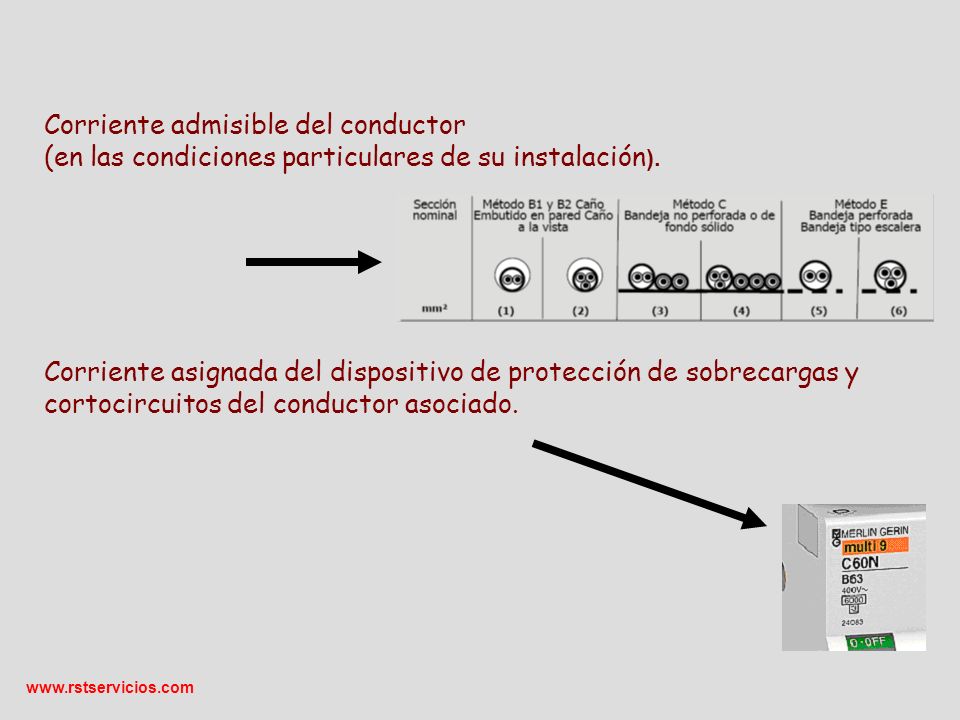

42 www.rstservicios.com Corriente admisible del conductor (en las condiciones particulares de su instalación ). Corriente asignada del dispositivo de protección de sobrecargas y cortocircuitos del conductor asociado.

43 Agenda REGLAMENTACIÓN LA SEGURIDAD ELÉCTRICA EFICIENCIA ENERGÉTICA LA FUNCIONALIDAD LA ELECTRICIDAD

44 La EFICIENCIA ENERGÉTICA

45 Carga simétrica que funciona 8 horas por día Cálculo de pérdidas para un circuito de motor de un ascensor con 10 A por fase aplicada a 40 m y conductores unipolares de 2,5 mm2, 4 mm2 y 6 mm2 IRAM NM 247-3. Las perdidas las calculamos mediante la resistencia de los cables de fases..

46 Perdidas en Wh del conjunto de cables de 4 x 2,5 mm 2 Perdidas por hora: 3 x 7,98 ohm/ km x 0,04 km x 10 2 = 96 Wh Perdidas por año: 96 Wh x 8 h x 30 días x 12 meses = 276 kWh/ año Costo anual de pérdidas aproximado: 276 kWh/ año y $ 0,4 / kWh = $ 110 / año Costo de la energía anual = 1,73 x 10 A x 380 V x 8 h x 30 días x 12 meses x $ 0,4/ kWh = $ 7573 Costo perdidas anuales respecto de costo energía anual = ($ 110 / $ 7573) x 100 = 1,45 %

47 Perdidas en W del conjunto de cables de 4 x 4 mm2 Perdidas por hora: 3 x 4, 95 ohm/ km x 0,04 km x 10X 10= 60 Wh Perdidas por año: 60 Wh x 8 h x 30 días x 12 meses = 172 kWh/ año Costo anual de pérdidas aproximado: 172 kW/ año y $ 0,4 / kWh = $ 70 / año Costo de la energía anual = 1,73 x 10 A x 380 V x 8 h x 30 días x 12 meses x $ 0,4/ kWh = $ 7573 Costo perdidas anuales respecto de costo energía anual = ($ 70 / $ 7573) x 100 = 0,92 %

48 Perdidas en Wh del conjunto de cables de 4 x 6 mm 2 Perdidas por hora: 3 x 3, 3 ohm/ km x 0,04 km x 10 2 = 40 Wh Perdidas por año: 40 Wh x 8 h x 30 días x 12 meses = 115 kWh/ año Costo anual de pérdidas aproximado: 115 kW/ año y $ 0,4 / kWh = $ 46 / año Costo de la energía anual = 1,73 x 10 A x 380 V x 8 h x 30 días x 12 meses x $ 0,4/ kWh = $ 7573 Costo perdidas anuales respecto de costo energía anual = ($ 46 / $ 7573) x 100 = 0,61 %

49 Resumen para 40 m de distancia COSTO DE PÉRDIDAS ANUAL Y COMPARACIÓN CON LA CAÍDA DE TENSIÓN MÁXIMA 1 % (AEA 90364) SECCIÓNCOSTO PERDIDAS $ CAÍDA DE TENSIÓN < 5% 4 x 2,5 mm 2 1101,37 % (verifica) 4 x 4 mm 2 700,91 % (verifica) 4 x 6 mm 2 460,59 % (verifica)

50 Resumen DE COSTOS Y EFICIENCIA COSTO DE INVERSION RESPECTO DE COSTO DE PÉRDIDAS SECCIÓNCOSTO INVERSIÓN 1$ POR METRO Y MILIMETRO CUADRADO COSTO DE PERDIDAS ANUAL VS COSTO CABLES 4 x 2,5 mm 2 4 X 40 X 2,5= 400110 / 400 4 x 4 mm 2 4 X 40 X 4= 64070 / 640 4 x 6 mm 2 4 X 40 X 6=96046 / 960

51 COSTOS-EFICIENCIA A 40 AÑOS COSTO DE INVERSION RESPECTO DE COSTO DE PÉRDIDAS SECCIÓNCOSTO INVERSIÓN $ VALOR INICIAL COSTO DE PERDIDAS $ VALORES ACUMULATIVOS 4 x 2,5 mm 2 400110 X 40 = 4400 4 x 4 mm 2 64070 X 40 = 2800 4 x 6 mm 2 96046 X 40 = 1840

52 RELACIÓN INVERSION Y EFICIENCIA COSTO DE INVERSION RESPECTO DE COSTO DE PÉRDIDAS SECCIÓNRELACIÓN INVERSIÓN VS PERDIDAS CONSERVACIÓN DE LA ENERGÍA kWh 4 x 2,5 mm 2 4400/ 400 = 1111040 4 x 4 mm 2 2800 / 640 = 4,376880 4 x 6 mm 2 1840 / 960 = 1,924600

53 DEPTOS DE 6600 VA-30A p/fase en 220 V Carga total de 30 A o 10 A equilibrados por fase de un departamento considerando una utilización referencial de 8 horas por día Variante trifásica mas neutro en el extremo del circuito seccional a 10 m, 20 m, 30 m o 40 m de distancia Variante monofásica: Circuito seccional y conductores unipolares de 6 mm 2 y 10 mm 2.

54 Resumen para diversas distancias y sistema trifásico más neutro: COSTO DE PÉRDIDAS PARA DIVERSAS DISTANCIAS SECCIÓN10 m20 m30 m40 m 4 x 2,5 mm 2 0,36 %0,72 %1,01 %1,45 % 4 x 4 mm 2 0,23 %0,46 %0,69 %0,92 % 4 x 6 mm 2 0,15 %0,30 %0,46 %0,61 %

55 Sistema monofásico Distancia de 40 m y cables de 6 mm 2 Perdidas por hora: 2 x 3,3 ohm/ km x 0,04 km x 30x30 A = 237 Wh Perdidas por año: 237 Wh x 8 h x 30 días x 12 meses = 683 kWh/ año Costo anual de pérdidas aproximado: 683 kWh/ año y $ 0,4 / kWh = $ 273 / año Costo de la energía anual = 30 A x 220 V x 8 h x 30 días x 12 meses x $ 0,4/ kWh = $ 7573 Costo perdidas anuales respecto de costo energía anual = ($ 273 / $ 7573) x 100 = 3,6 %

56 A 30 m y cables de 6 mm2 Costo perdidas anuales respecto de costo energía anual = 2,7 % A 20 m y cables de 6 mm2 Costo perdidas anuales respecto de costo energía anual = 1,8 % A 10 m y cables de 6 mm2 Costo perdidas anuales respecto de costo energía anual = 0,9 %

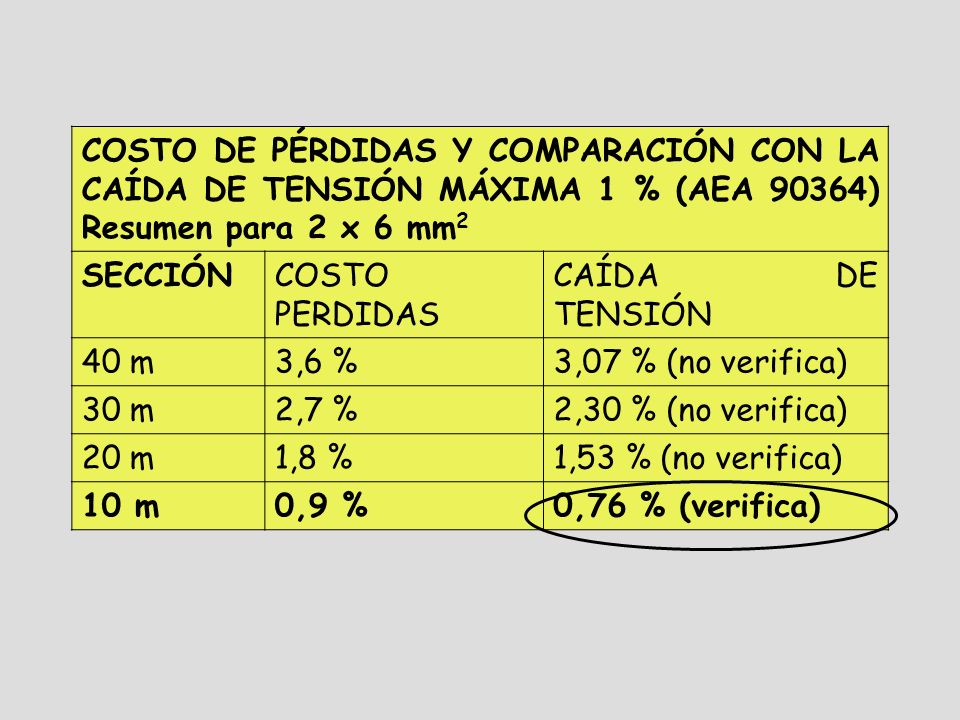

57 COSTO DE PÉRDIDAS Y COMPARACIÓN CON LA CAÍDA DE TENSIÓN MÁXIMA 1 % (AEA 90364) Resumen para 2 x 6 mm 2 SECCIÓNCOSTO PERDIDAS CAÍDA DE TENSIÓN 40 m3,6 %3,07 % (no verifica) 30 m2,7 %2,30 % (no verifica) 20 m1,8 %1,53 % (no verifica) 10 m0,9 %0,76 % (verifica)

58 COSTO DE PÉRDIDAS Y COMPARACIÓN CON LA CAÍDA DE TENSIÓN MÁXIMA 1 % (AEA 90364) Resumen para 2 x 10 mm 2 SECCIÓNCOSTO PERDIDASCAÍDA DE TENSIÓN 40 m2,08 %1,79 % (no verifica) 30 m1,56 %1,34 % (no verifica) 20 m1,04 %0,89 % (verifica) 10 m0,52 %0,45 % (verifica)

59 Conclusiones Para la misma carga y utilizando cobre electrolítico las pérdidas dependen de: Tipo de alimentación (trifásico con neutro o monofásico). De la distancia de aplicación. De las secciones conductivas. En un edificio donde los medidores de los clientes están instalados en el subsuelo o en una planta baja las perdidas en los circuitos seccionales de cada TS están a cargo de los clientes. Por esa razón entiendo que la responsabilidad del proyectista o instalador es verificar que las perdidas no sean mayores para el TS mas alejado.

60

61

62 MONOFASICOLONGITUD MAXIMA DE CIRCUITO SECCIONAL EN METROS POR AMPERE (AEA 90364) 2 x 2,50,507 2 x 40,761 2 x 61,171 2 x 102,073 2 x 163,283

63 MONOFASICOEJEMPLO PARA 20 A LONGITUD MAXIMA DE CIRCUITO SECCIONAL (m) 2 x 2,50,507 X 20 =10,14 2 x 40,761 X 20 = 15,22 2 x 61,171 X 20 = 23,42 2 x 102,073 X 20 = 41,40 2 x 163,283 X 20 = 65,66

64 TRIFÁSICO MÁS NEUTRO LONGITUD MAXIMA DE CIRCUITO SECCIONAL EN METROS POR AMPERE (AEA 90364) 4 x 2,53,045 4 x 44,5677 4 x 67,0271 4 x 1012,441 4 x 1619,697

65 TRIFÁSICO MÁS NEUTRO EJEMPLO PARA 20 A LONGITUD MAXIMA DE CIRCUITO SECCIONAL (m) 4 x 2,53,045 x 20 = 60,90 4 x 44,5677 x 20 = 91,15 4 x 67,0271 x 20 = 140,54 4 x 1012,441 x 20 = 248,82 4 x 1619,697 x 20 = 393,94
