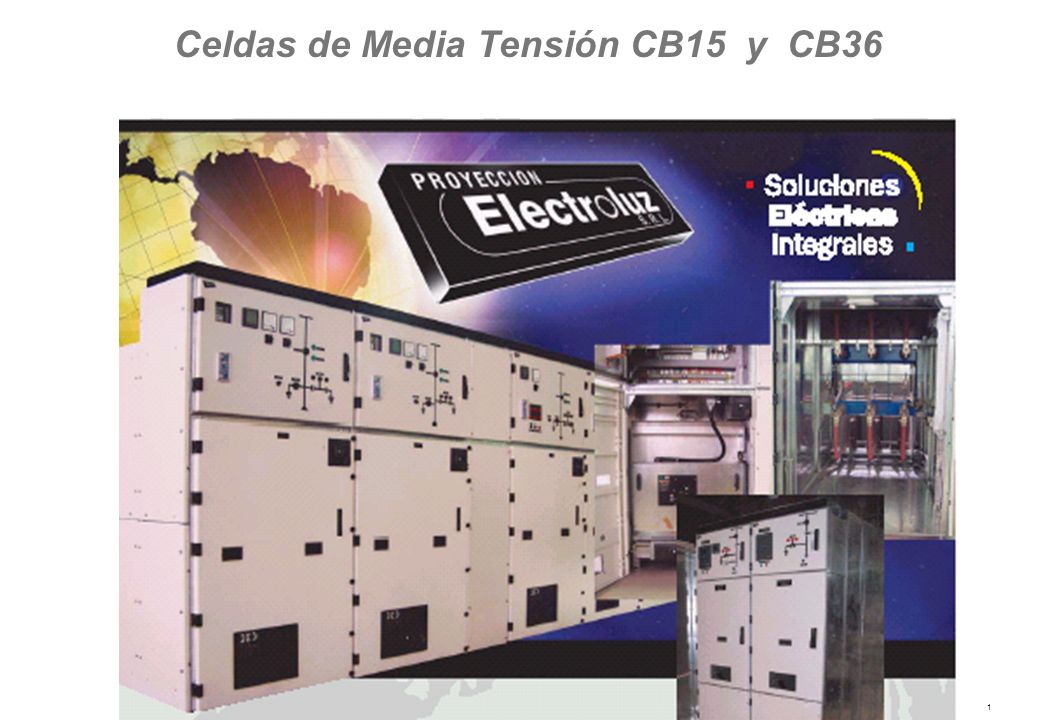

1 1 Celdas de Media Tensión CB15 y CB36

2 2 Certificación en Gestión de Calidad Principales Características El Producto ComponentesNormalización Celdas de Media Tensión CB15 y CB36

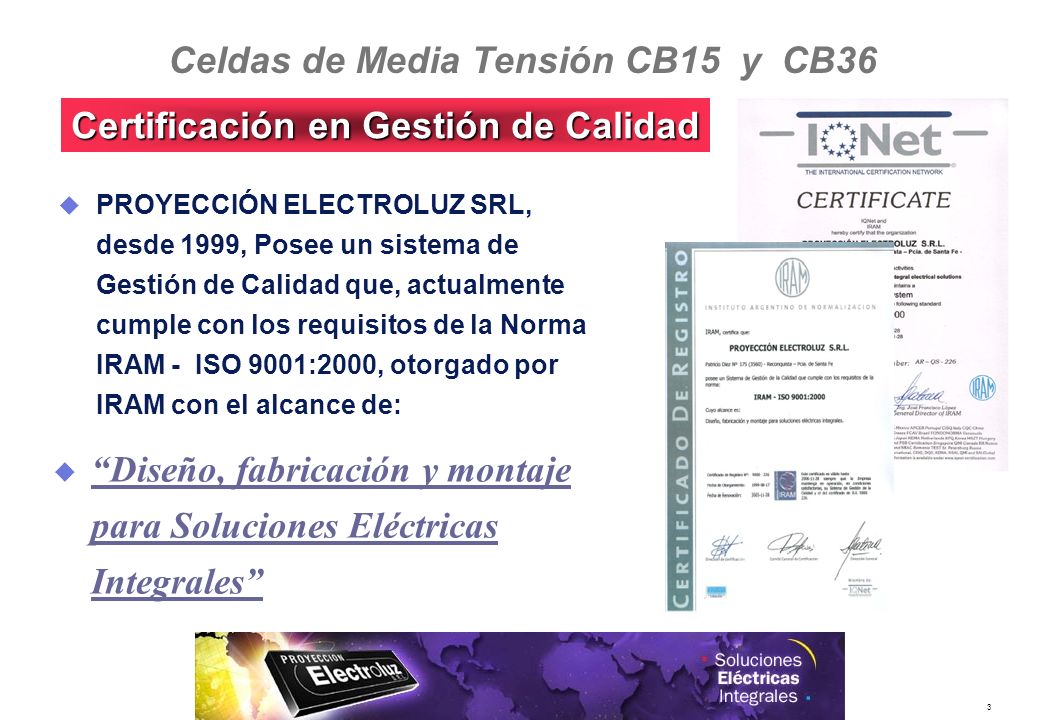

3 3 PROYECCIÓN ELECTROLUZ SRL, desde 1999, Posee un sistema de Gestión de Calidad que, actualmente cumple con los requisitos de la Norma IRAM - ISO 9001:2000, otorgado por IRAM con el alcance de: Diseño, fabricación y montaje para Soluciones Eléctricas Integrales Certificación en Gestión de Calidad Celdas de Media Tensión CB15 y CB36

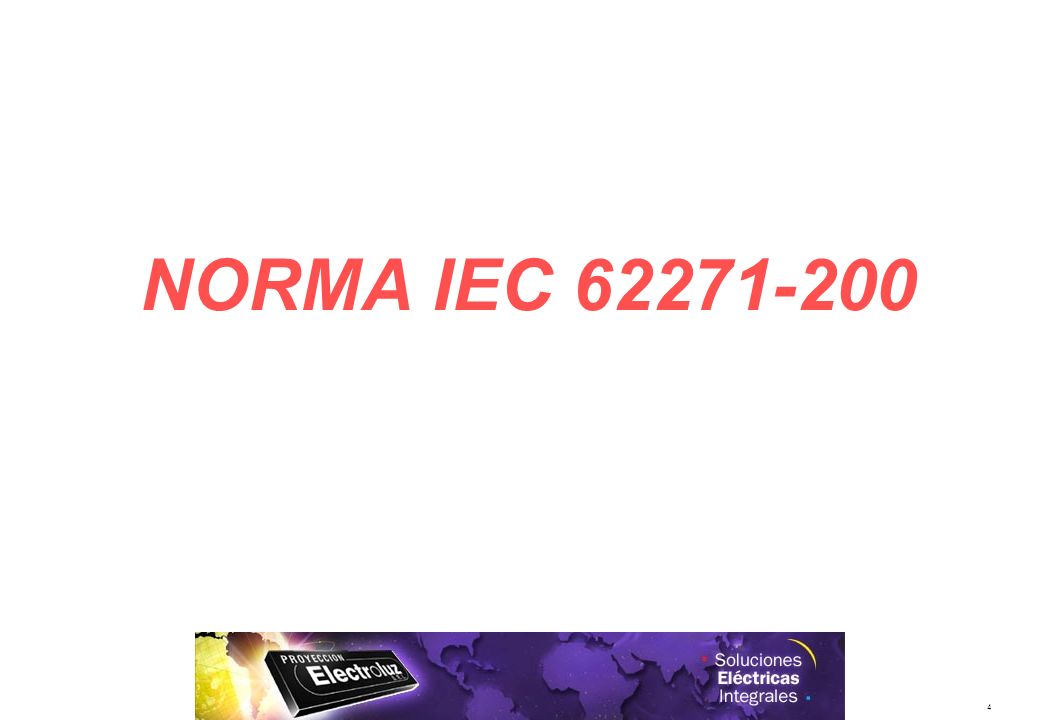

4 4 NORMA IEC

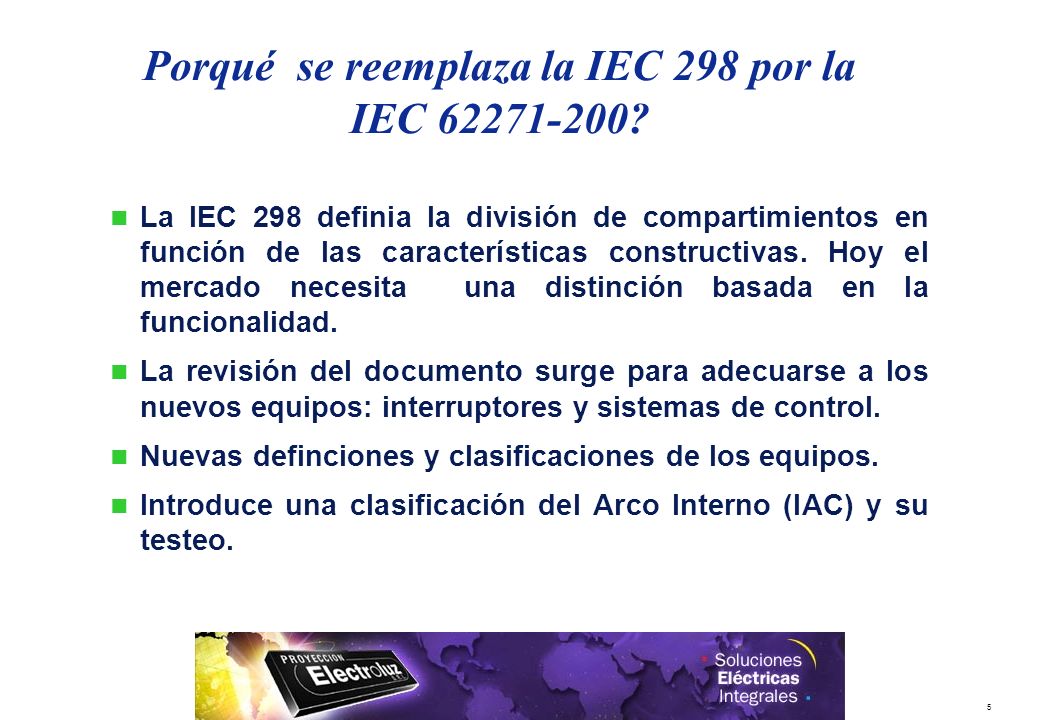

5 5 La IEC 298 definia la división de compartimientos en función de las características constructivas. Hoy el mercado necesita una distinción basada en la funcionalidad. La revisión del documento surge para adecuarse a los nuevos equipos: interruptores y sistemas de control. Nuevas definciones y clasificaciones de los equipos. Introduce una clasificación del Arco Interno (IAC) y su testeo. Porqué se reemplaza la IEC 298 por la IEC ?

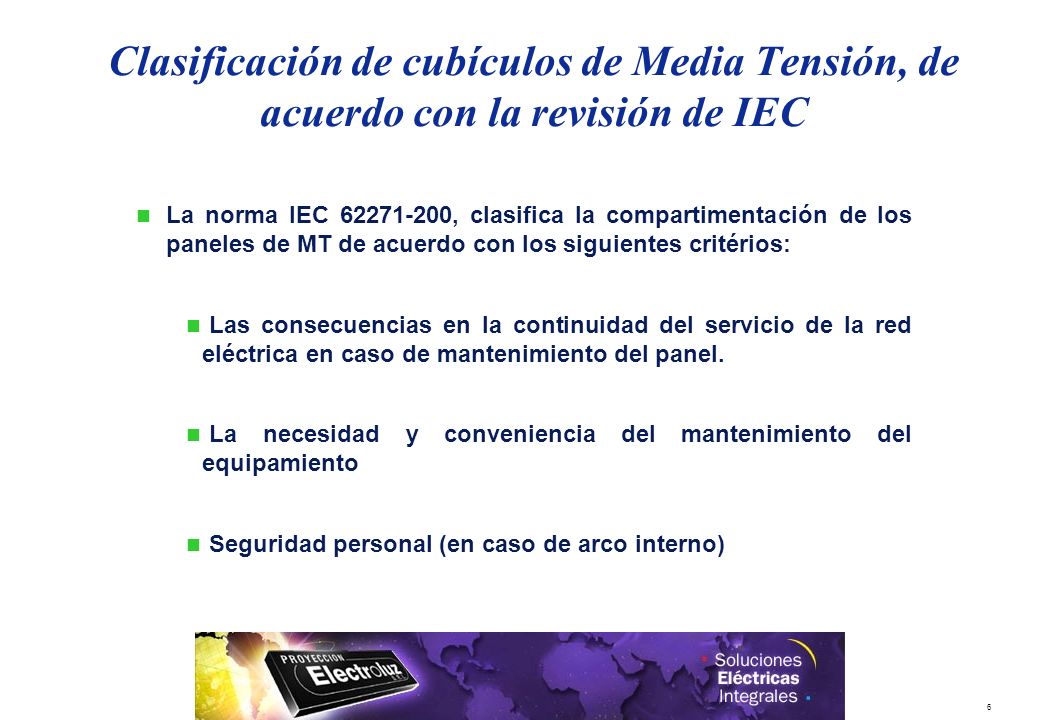

6 6 La norma IEC , clasifica la compartimentación de los paneles de MT de acuerdo con los siguientes critérios: Las consecuencias en la continuidad del servicio de la red eléctrica en caso de mantenimiento del panel. La necesidad y conveniencia del mantenimiento del equipamiento Seguridad personal (en caso de arco interno) Clasificación de cubículos de Media Tensión, de acuerdo con la revisión de IEC

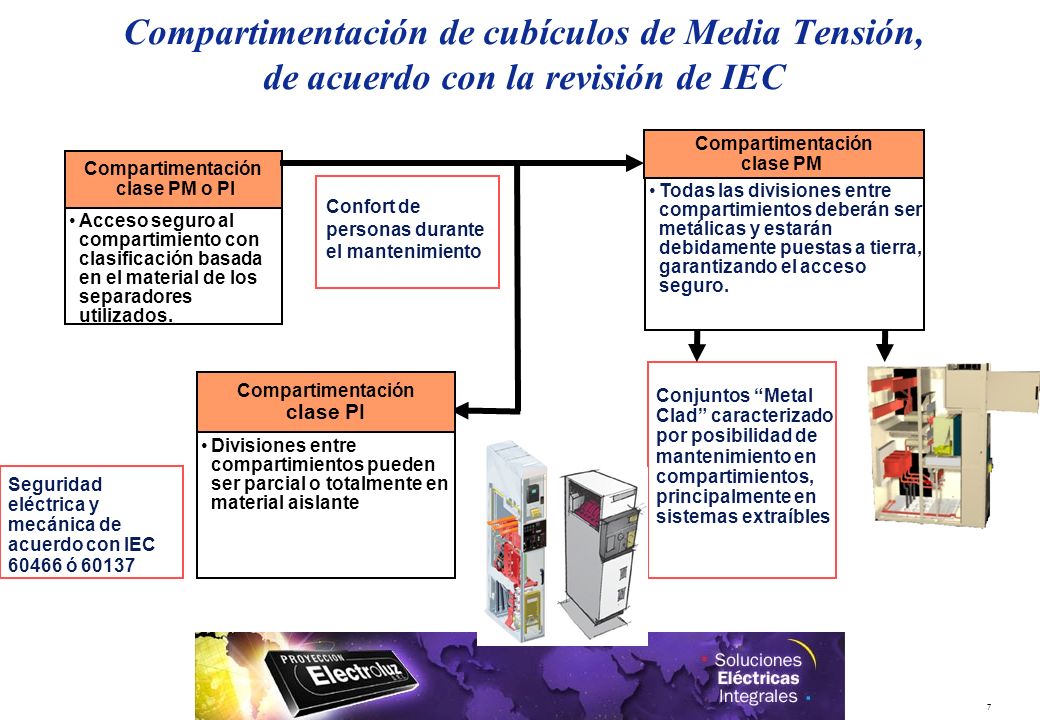

7 7 Compartimentación clase PM o PI Acceso seguro al compartimiento con clasificación basada en el material de los separadores utilizados. Confort de personas durante el mantenimiento Compartimentación clase PI Divisiones entre compartimientos pueden ser parcial o totalmente en material aislante Compartimentación clase PM Todas las divisiones entre compartimientos deberán ser metálicas y estarán debidamente puestas a tierra, garantizando el acceso seguro. Conjuntos Metal Clad caracterizado por posibilidad de mantenimiento en compartimientos, principalmente en sistemas extraíbles Seguridad eléctrica y mecánica de acuerdo con IEC ó Compartimentación de cubículos de Media Tensión, de acuerdo con la revisión de IEC

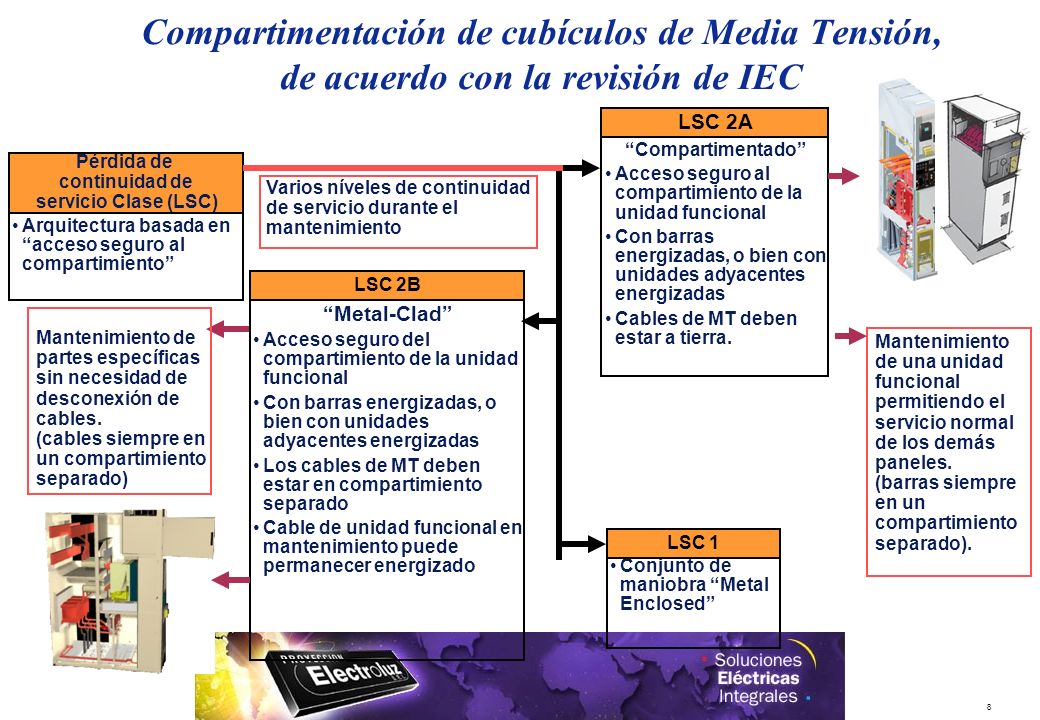

8 8 Pérdida de continuidad de servicio Clase (LSC) Arquitectura basada en acceso seguro al compartimiento Conjunto de maniobra Metal Enclosed LSC 1 LSC 2A Compartimentado Acceso seguro al compartimiento de la unidad funcional Con barras energizadas, o bien con unidades adyacentes energizadas Cables de MT deben estar a tierra. Mantenimiento de una unidad funcional permitiendo el servicio normal de los demás paneles. (barras siempre en un compartimiento separado). Mantenimiento de partes específicas sin necesidad de desconexión de cables. (cables siempre en un compartimiento separado) LSC 2B Metal-Clad Acceso seguro del compartimiento de la unidad funcional Con barras energizadas, o bien con unidades adyacentes energizadas Los cables de MT deben estar en compartimiento separado Cable de unidad funcional en mantenimiento puede permanecer energizado Varios níveles de continuidad de servicio durante el mantenimiento Compartimentación de cubículos de Media Tensión, de acuerdo con la revisión de IEC

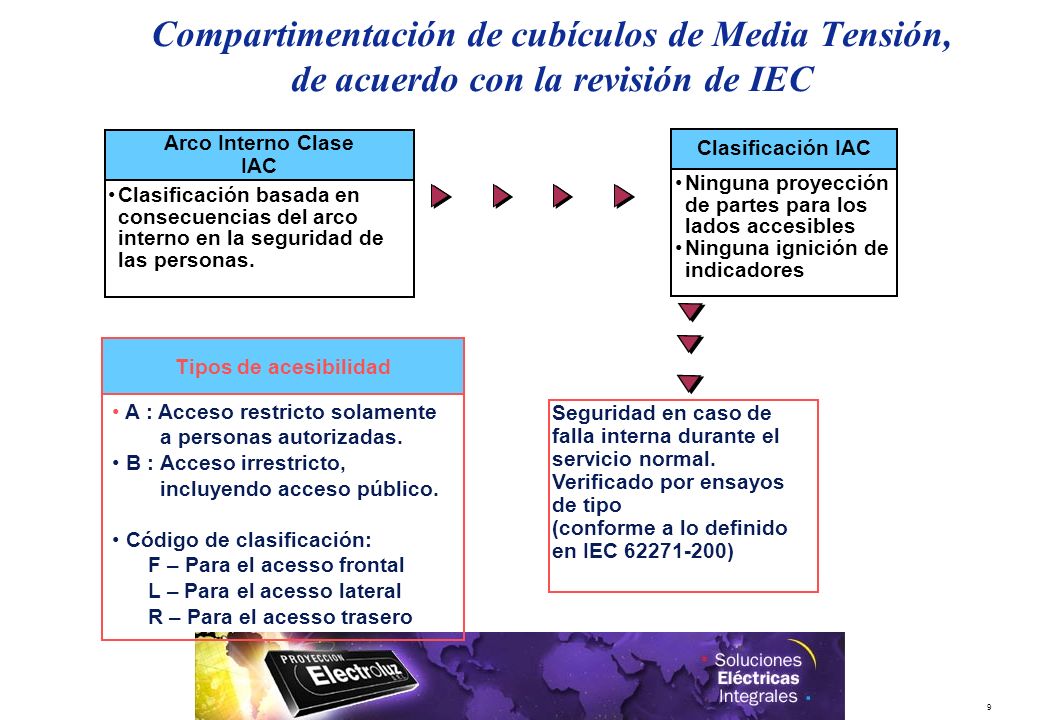

9 9 Clasificación IAC Ninguna proyección de partes para los lados accesibles Ninguna ignición de indicadores Seguridad en caso de falla interna durante el servicio normal. Verificado por ensayos de tipo (conforme a lo definido en IEC ) Arco Interno Clase IAC Clasificación basada en consecuencias del arco interno en la seguridad de las personas. A : Acceso restricto solamente a personas autorizadas. B : Acceso irrestricto, incluyendo acceso público. Código de clasificación: F – Para el acesso frontal L – Para el acesso lateral R – Para el acesso trasero Tipos de acesibilidad Compartimentación de cubículos de Media Tensión, de acuerdo con la revisión de IEC

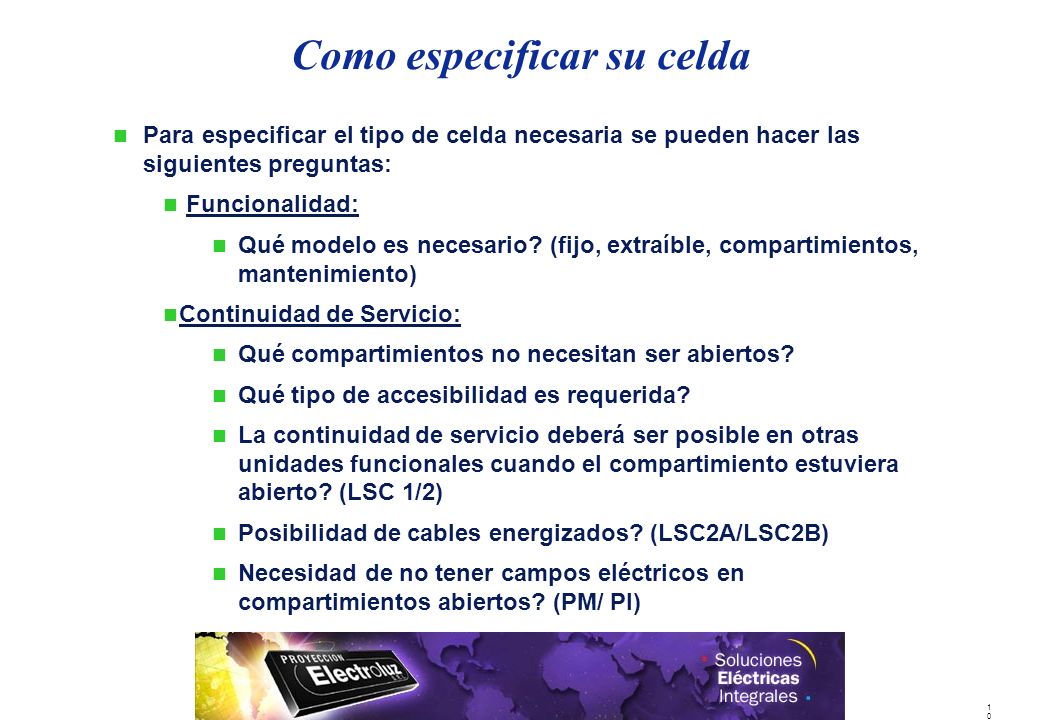

10 1010 Para especificar el tipo de celda necesaria se pueden hacer las siguientes preguntas: Funcionalidad: Qué modelo es necesario? (fijo, extraíble, compartimientos, mantenimiento) Continuidad de Servicio: Qué compartimientos no necesitan ser abiertos? Qué tipo de accesibilidad es requerida? La continuidad de servicio deberá ser posible en otras unidades funcionales cuando el compartimiento estuviera abierto? (LSC 1/2) Posibilidad de cables energizados? (LSC2A/LSC2B) Necesidad de no tener campos eléctricos en compartimientos abiertos? (PM/ PI) Como especificar su celda

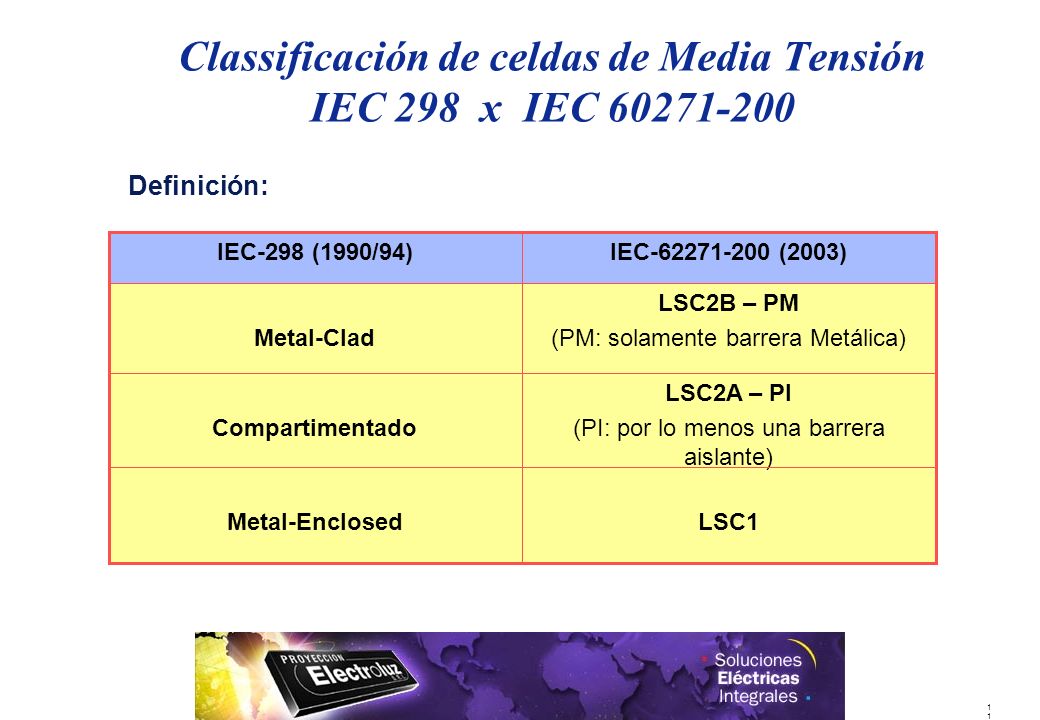

11 1 Definición: Classificación de celdas de Media Tensión IEC 298 x IEC LSC1Metal-Enclosed LSC2A – PI (PI: por lo menos una barrera aislante) Compartimentado LSC2B – PM (PM: solamente barrera Metálica)Metal-Clad IEC (2003)IEC-298 (1990/94)

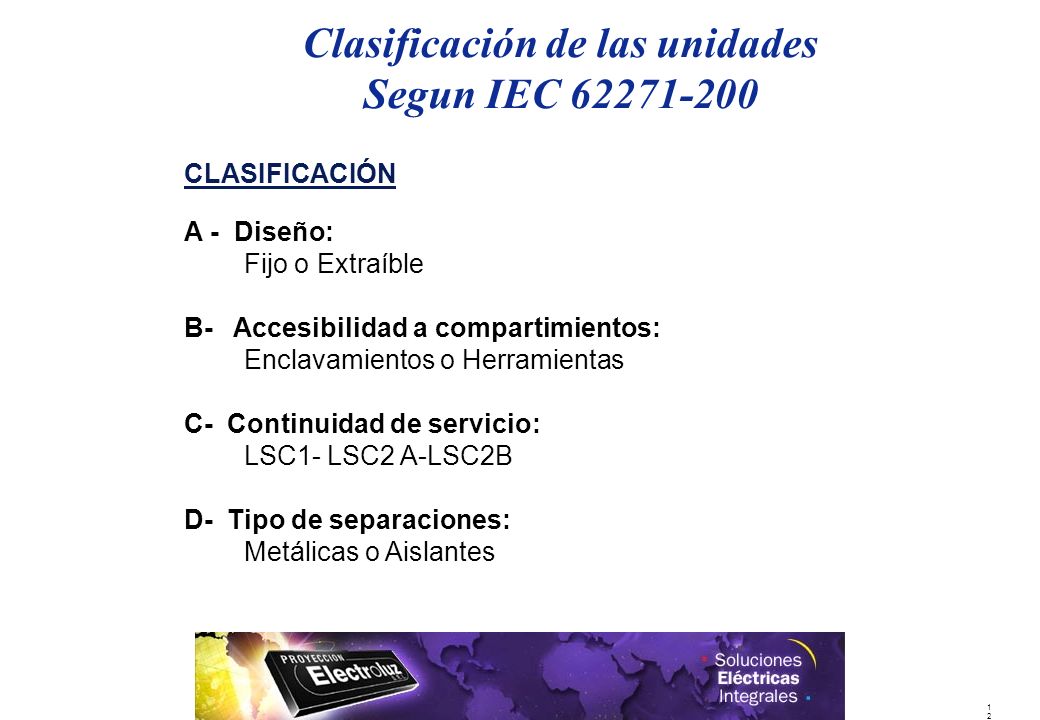

12 1212 Clasificación de las unidades Segun IEC CLASIFICACIÓN A - Diseño: Fijo o Extraíble B- Accesibilidad a compartimientos: Enclavamientos o Herramientas C- Continuidad de servicio: LSC1- LSC2 A-LSC2B D- Tipo de separaciones: Metálicas o Aislantes

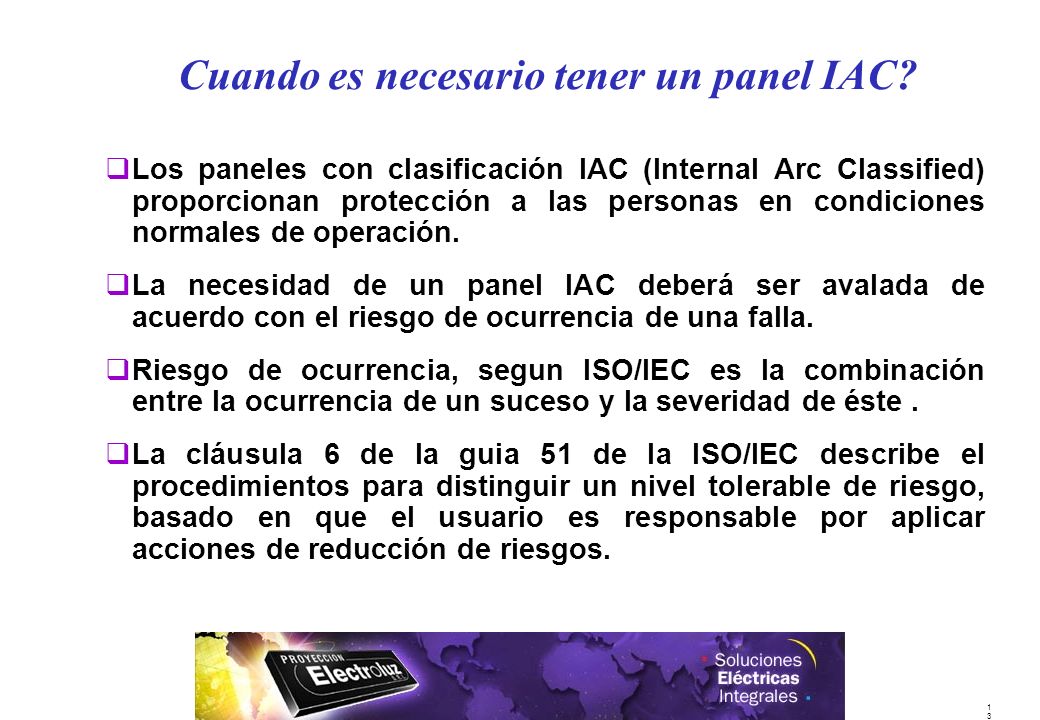

13 1313 qLos paneles con clasificación IAC (Internal Arc Classified) proporcionan protección a las personas en condiciones normales de operación. qLa necesidad de un panel IAC deberá ser avalada de acuerdo con el riesgo de ocurrencia de una falla. qRiesgo de ocurrencia, segun ISO/IEC es la combinación entre la ocurrencia de un suceso y la severidad de éste. qLa cláusula 6 de la guia 51 de la ISO/IEC describe el procedimientos para distinguir un nivel tolerable de riesgo, basado en que el usuario es responsable por aplicar acciones de reducción de riesgos. Cuando es necesario tener un panel IAC?

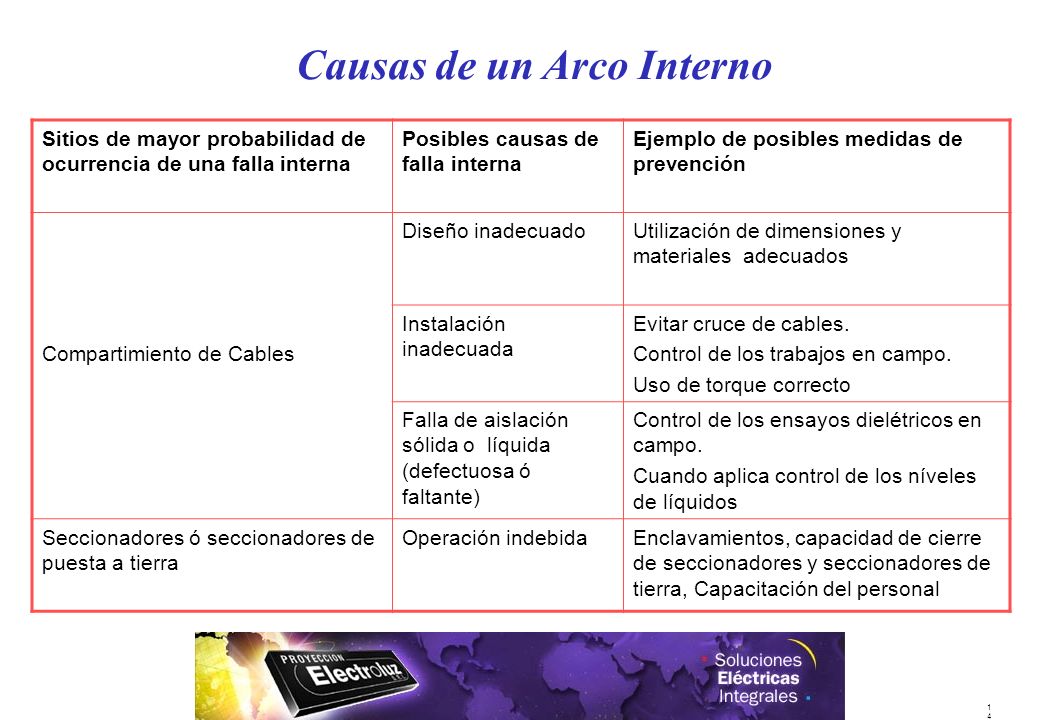

14 1414 Causas de un Arco Interno Sitios de mayor probabilidad de ocurrencia de una falla interna Posibles causas de falla interna Ejemplo de posibles medidas de prevención Compartimiento de Cables Diseño inadecuadoUtilización de dimensiones y materiales adecuados Instalación inadecuada Evitar cruce de cables. Control de los trabajos en campo. Uso de torque correcto Falla de aislación sólida o líquida (defectuosa ó faltante) Control de los ensayos dielétricos en campo. Cuando aplica control de los níveles de líquidos Seccionadores ó seccionadores de puesta a tierra Operación indebidaEnclavamientos, capacidad de cierre de seccionadores y seccionadores de tierra, Capacitación del personal

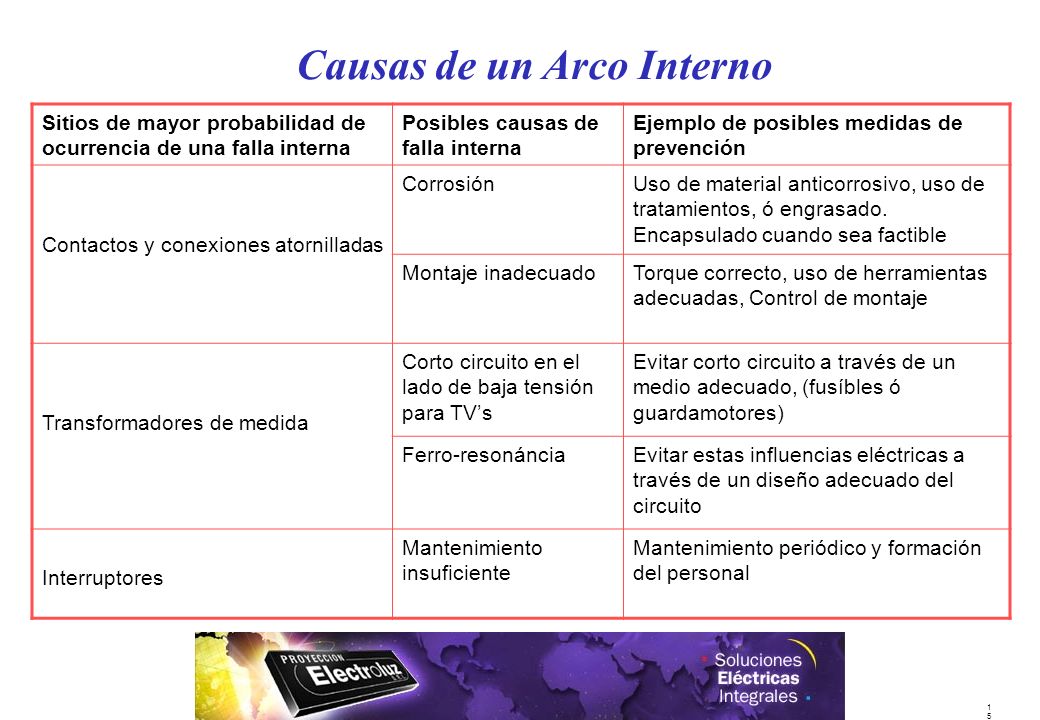

15 1515 Sitios de mayor probabilidad de ocurrencia de una falla interna Posibles causas de falla interna Ejemplo de posibles medidas de prevención Contactos y conexiones atornilladas CorrosiónUso de material anticorrosivo, uso de tratamientos, ó engrasado. Encapsulado cuando sea factible Montaje inadecuadoTorque correcto, uso de herramientas adecuadas, Control de montaje Transformadores de medida Corto circuito en el lado de baja tensión para TVs Evitar corto circuito a través de un medio adecuado, (fusíbles ó guardamotores) Ferro-resonánciaEvitar estas influencias eléctricas a través de un diseño adecuado del circuito Interruptores Mantenimiento insuficiente Mantenimiento periódico y formación del personal Causas de un Arco Interno

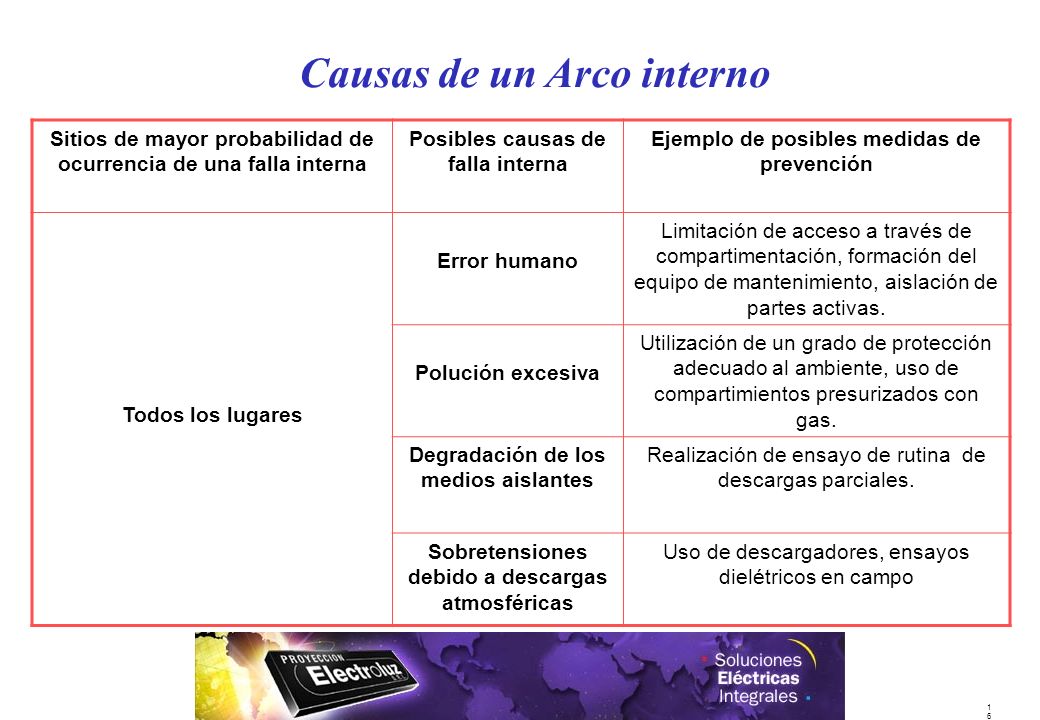

16 1616 Sitios de mayor probabilidad de ocurrencia de una falla interna Posibles causas de falla interna Ejemplo de posibles medidas de prevención Todos los lugares Error humano Limitación de acceso a través de compartimentación, formación del equipo de mantenimiento, aislación de partes activas. Polución excesiva Utilización de un grado de protección adecuado al ambiente, uso de compartimientos presurizados con gas. Degradación de los medios aislantes Realización de ensayo de rutina de descargas parciales. Sobretensiones debido a descargas atmosféricas Uso de descargadores, ensayos dielétricos en campo Causas de un Arco interno

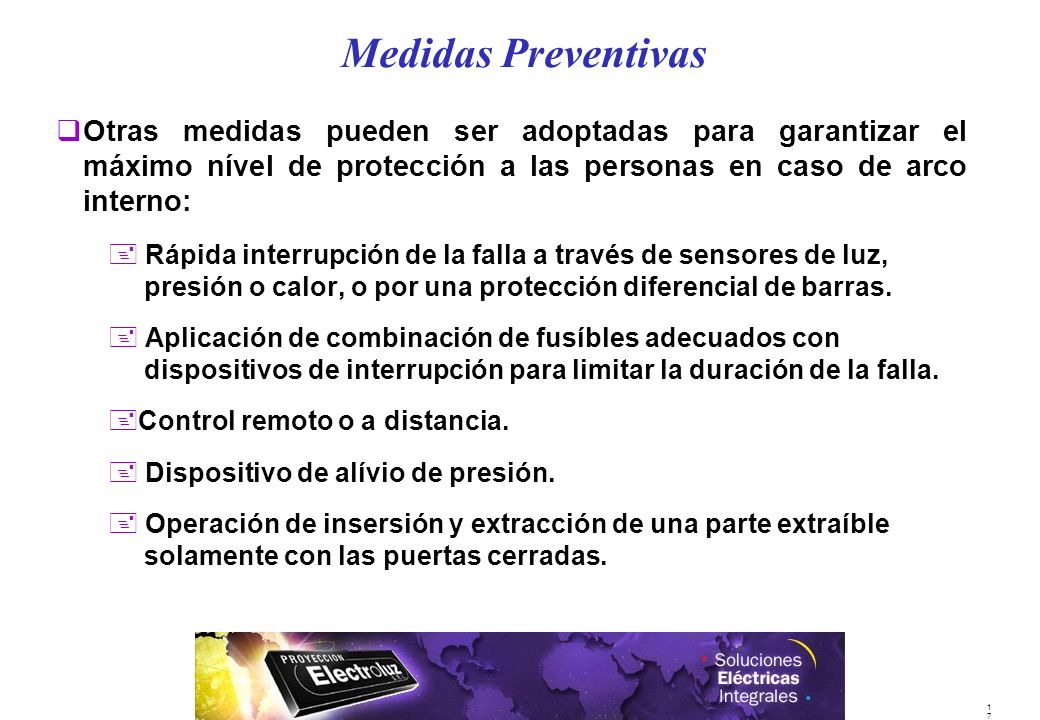

17 1717 qOtras medidas pueden ser adoptadas para garantizar el máximo nível de protección a las personas en caso de arco interno: + Rápida interrupción de la falla a través de sensores de luz, presión o calor, o por una protección diferencial de barras. + Aplicación de combinación de fusíbles adecuados con dispositivos de interrupción para limitar la duración de la falla. +Control remoto o a distancia. + Dispositivo de alívio de presión. + Operación de insersión y extracción de una parte extraíble solamente con las puertas cerradas. Medidas Preventivas

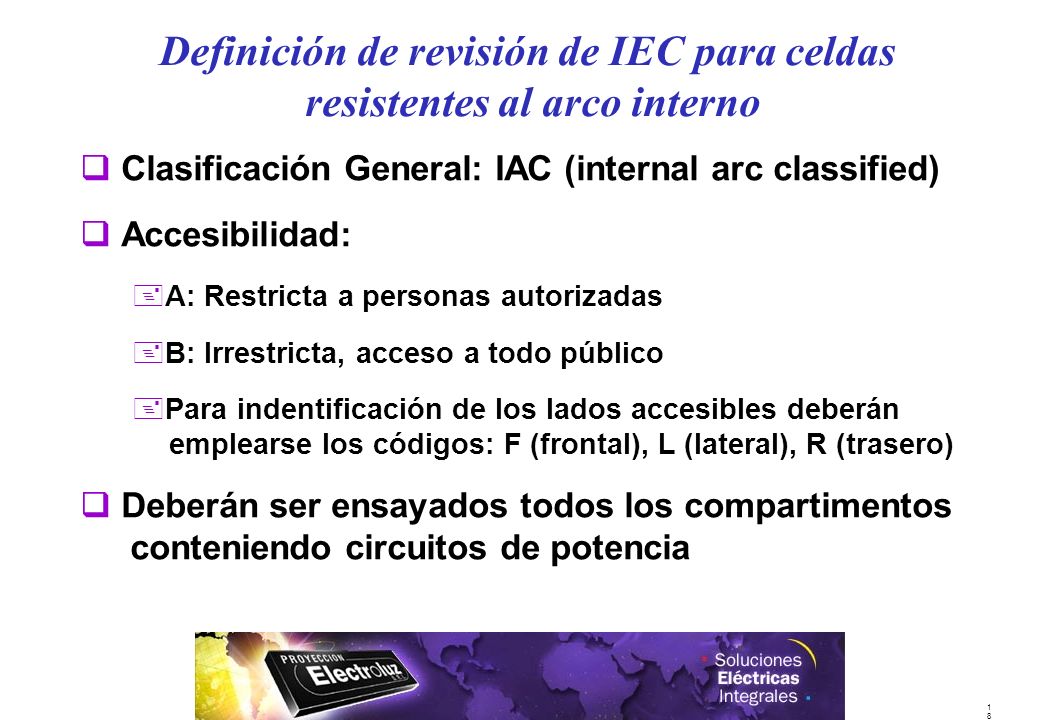

18 1818 q Clasificación General: IAC (internal arc classified) q Accesibilidad: +A: Restricta a personas autorizadas +B: Irrestricta, acceso a todo público +Para indentificación de los lados accesibles deberán emplearse los códigos: F (frontal), L (lateral), R (trasero) q Deberán ser ensayados todos los compartimentos conteniendo circuitos de potencia Definición de revisión de IEC para celdas resistentes al arco interno

19 1919 Permanecen los seis critérios ya definidos en IEC 298: 1o. Critério: no se abrirán puertas y tapas. 2o. Critério: Partes que pueda representar peligro no deben ser proyetadas hacia el exterior del panel 3o. Critério: No deberán producirse aberturas ó perforaciónes luego de un arco. 4o. Critério: Los indicadores verticales no deberán encenderse 5o. Critério: Los indicadores horizontales no deberán encenderse por los gases calientes. 6o. Critério: El sistema de puesta a tierra mantendrá su efectividad luego de la falla. * El critério 5 depende de la altura del techo donde los gases puedan rebotar ( mínimo 3,6m del piso) Definición de revisión de IEC para celdas resistentes al arco interno

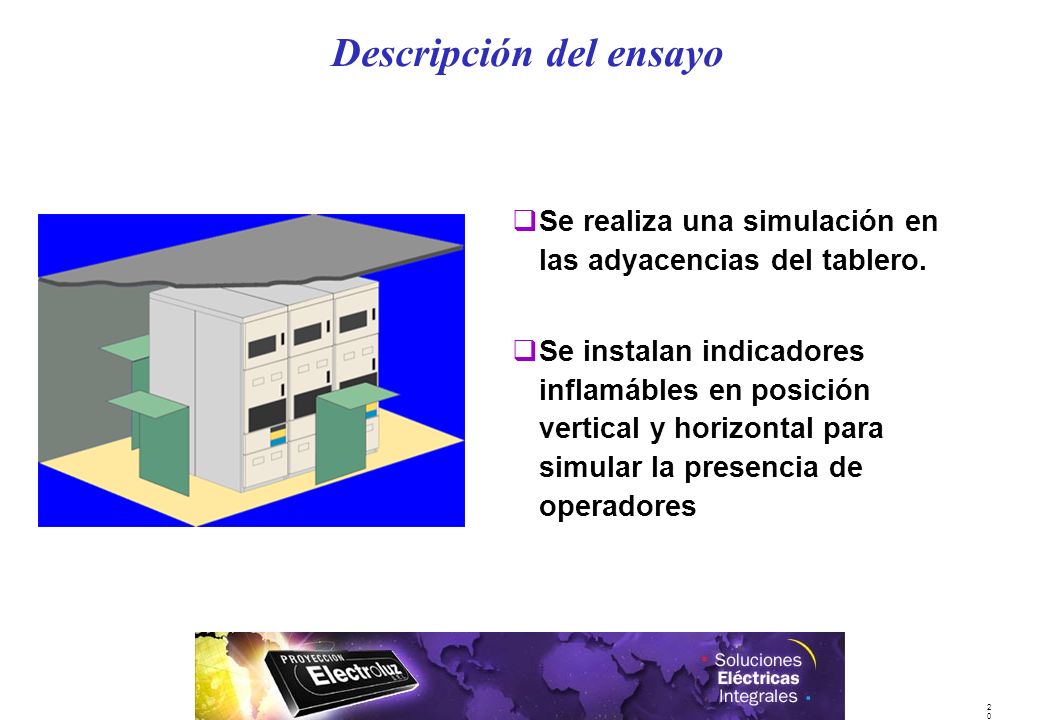

20 2020 qSe realiza una simulación en las adyacencias del tablero. qSe instalan indicadores inflamábles en posición vertical y horizontal para simular la presencia de operadores Descripción del ensayo

21 2121 qLos 3 compartimientos de la unidad funcional deben pasar por el ensayo qCompartimiento de barras q Compartimiento de cables q Compartimiento de interruptor Descripción del ensayo

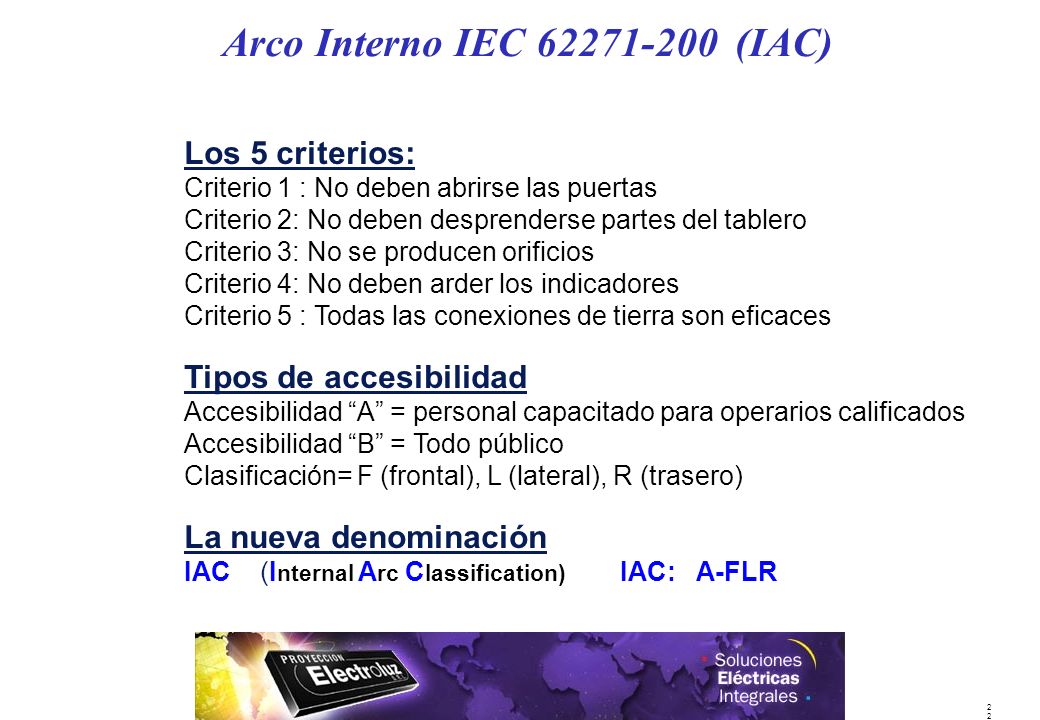

22 2 Arco Interno IEC (IAC) Los 5 criterios: Criterio 1 : No deben abrirse las puertas Criterio 2: No deben desprenderse partes del tablero Criterio 3: No se producen orificios Criterio 4: No deben arder los indicadores Criterio 5 : Todas las conexiones de tierra son eficaces Tipos de accesibilidad Accesibilidad A = personal capacitado para operarios calificados Accesibilidad B = Todo público Clasificación= F (frontal), L (lateral), R (trasero) La nueva denominación IAC (I nternal A rc C lassification) IAC: A-FLR

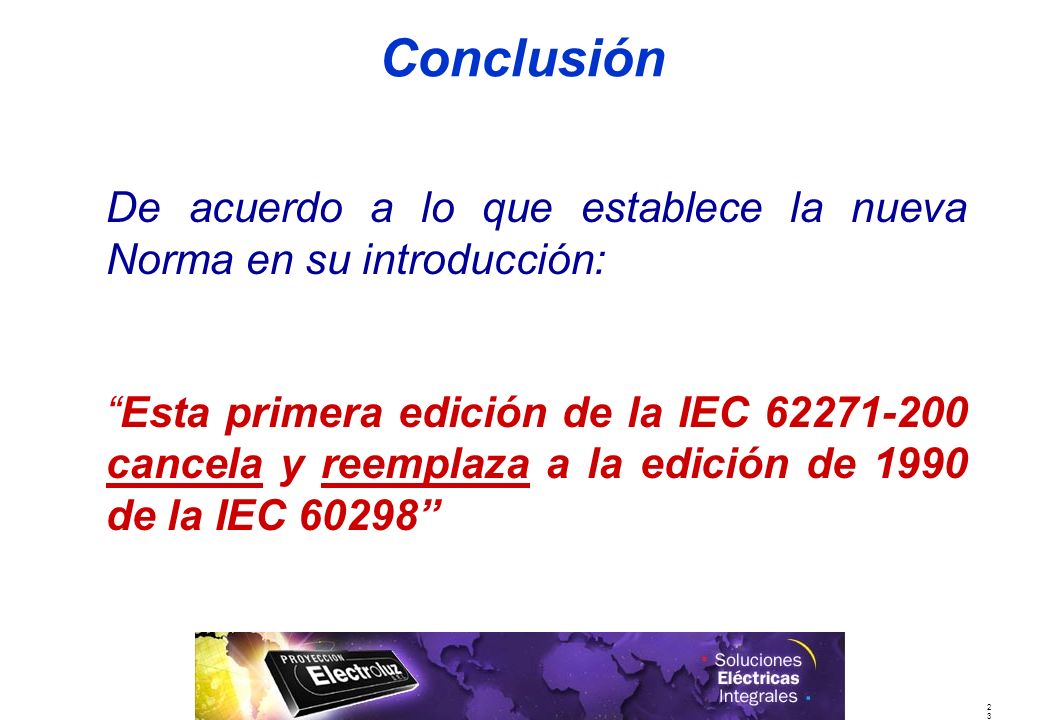

23 2323 Conclusión De acuerdo a lo que establece la nueva Norma en su introducción: Esta primera edición de la IEC cancela y reemplaza a la edición de 1990 de la IEC 60298
