Termografía en el mantenimiento industrial

Presentación del tema: "Termografía en el mantenimiento industrial"— Transcripción de la presentación:

1 Termografía en el mantenimiento industrial
La aplicación de la termografía en el área de mantenimiento es una de las más difundidas, especialmente en el mantenimiento llamado Predictivo o también en el mantenimiento Proactivo. La termografía Infrarroja en el área de mantenimiento presenta ventajas comparativas inigualables.

2 Termografía en el mantenimiento industrial
Las fallas en los sistemas eléctricos, muy a menudo tienen consecuencias que van mas allá del solo costo de reemplazo o reparación de los equipos averiados. Por lo general los costos asociados a la reducción de la producción - y en el peor de los casos de la parada de unidades o de toda una planta -, superan los costos de reemplazo de uno o varios equipos.

3 Termografía en el mantenimiento industrial
Por ende, el suministro y distribución de la energía eléctrica de una forma eficiente y a la vez confiable, representan un reto y responsabilidad que es posible afrontar con el uso de la tecnología adecuada y disponible en el mercado.

4 Termografía en el mantenimiento industrial
Mediante la implementación de un programa de inspecciones termográficas es posible minimizar el riesgo de un fallo eléctrico y/o sus consecuencias, a la vez que también representa una herramienta para el control de calidad de las reparaciones que se realicen al sistema.

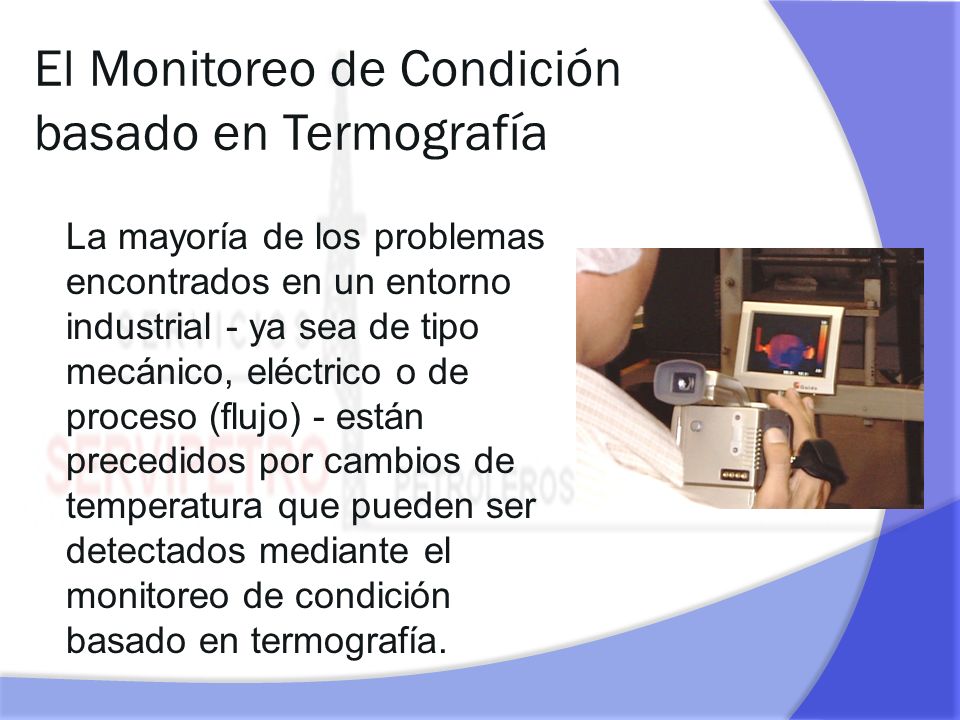

5 El Monitoreo de Condición basado en Termografía
La mayoría de los problemas encontrados en un entorno industrial - ya sea de tipo mecánico, eléctrico o de proceso (flujo) - están precedidos por cambios de temperatura que pueden ser detectados mediante el monitoreo de condición basado en termografía.

6 El Monitoreo de Condición basado en Termografía
Los sistemas eléctricos representan un potencial para el desarrollo de un programa de Inspecciones Termográficas periódicas, iniciando siempre con los equipos/circuitos críticos o esenciales, para luego expandirse hasta cubrir la totalidad del sistema.

7 Áreas de aplicación en el Mantenimiento Industrial
Instalaciones Eléctricas en general Fusibles Endentado de cables Seccionadores Conexiones Interruptores Cables-Empalme de cables Excitatrices de generadores y motores – Escobillas Conductos de barras Líneas de baja, media y Alta tensión Instalaciones Mecánicas – Reductores Transformadores de potencia Análisis de múltiples de escape en motores de combustión interna Transformadores de corriente Transformadores de tensión Pérdidas en Condensadores Instalaciones Mecánicas – Reductores Análisis de múltiples de escape en motores de combustión interna Pérdidas en Condensadores Aislaciones y Refractarios Hornos y Calderas Instalaciones Frigoríficas-Perdidas de frío Máquinas rotativas Líneas de vapor Reactores Rodamientos Motores eléctricos. Capacitores Hornos de Cemento Bombas de agua Intercambiadores de calor Torres de enfriamiento Pérdidas en válvulas líquidos-vapor Pérdidas en trampas de vapor Verificación de niveles de líquidos en recipientes

8 Áreas de aplicación en el Mantenimiento Industrial
Aislaciones y Refractarios Hornos de Cemento Hornos y Calderas Bombas de agua Instalaciones Frigoríficas-Perdidas de frío Intercambiadores de calor Torres de enfriamiento Máquinas rotativas Pérdidas en válvulas líquidos-vapor Líneas de vapor Pérdidas en trampas de vapor Reactores Verificación de niveles de líquidos en recipientes Rodamientos Motores eléctricos. Capacitores Instalaciones Mecánicas – Reductores Análisis de múltiples de escape en motores de combustión interna Pérdidas en Condensadores Aislaciones y Refractarios Hornos y Calderas Instalaciones Frigoríficas-Perdidas de frío Máquinas rotativas Líneas de vapor Reactores Rodamientos Motores eléctricos. Capacitores Hornos de Cemento Bombas de agua Intercambiadores de calor Torres de enfriamiento Pérdidas en válvulas líquidos-vapor Pérdidas en trampas de vapor Verificación de niveles de líquidos en recipientes

9 Equipo GUIDIR IR928 Es una cámara termográfica compacta y resistente que cuenta con una alta exactitud, procesamiento inteligente, una interface de Firewire y transmisión de video en vivo.

10 Equipo Especificaciones técnicas Rango: 8-14 µ m
Campo de vista: 21º x 15º Frecuencia de imagen: 60 Hz Sensibilidad térmica: 0,08 ºC en 30 ºC Rango de temperatura: -20ºC hasta 500ºC Exactitud: ± 1ºC o ±1% de lectura Modos de medición: Manual, posicionamiento automático en máx., área (desplegando ya sea máximo, mínimo o promedio), isotermo, perfil de línea, auto alarma Características de medición: Corrección automática basada en datos de emisividad ingresados por usuario, temperatura de ambiente reflejada, distancia, humedad relativa, transmisión atmosférica y almacenaje externo opticsImage
