Instalaciones eléctricas

Presentación del tema: "Instalaciones eléctricas"— Transcripción de la presentación:

1 Instalaciones eléctricas
DISTRIBUCIÓN B.T Instalaciones eléctricas Conexión en Media Tensión Guía de diseño instalaciones eléctricas según normas IEC - Cap. B página B11 a B45

2 ALIMENTACIÓN en ANTENA
La subestación MT/BT se alimenta a través de una línea única perteneciendo al proveedor de energía eléctrica MT (cable o línea). En general, el transformador MT/BT está conectado a una celda integrando un interruptor combinado con fusibles y un seccionador de puesta a tierra. Este tipo de configuración es muy común en las zonas rurales. Los dispositivos de protección y conmutación son remotos en relación con el transformador y generalmente controlan la línea aérea principal que puede tener varios ramales. ≤ 1000kVA

3 I1 Falla n°1: El usuario 1 se encuentra sin energía durante el tiempo de reparación Usuario 1 Falla n°1 I2 Falla n°2: Los usuarios 1 y 2 se encuentran sin energía durante el tiempo de reparación Usuario 2 Falla n°2 I3 Falla n°3: Los usuarios 1 a 3 se encuentran sin energía durante el tiempo de reparación Usuario 3 Falla n°3 Proveedor Solución de suministro económica a costa de la continuidad del servicio

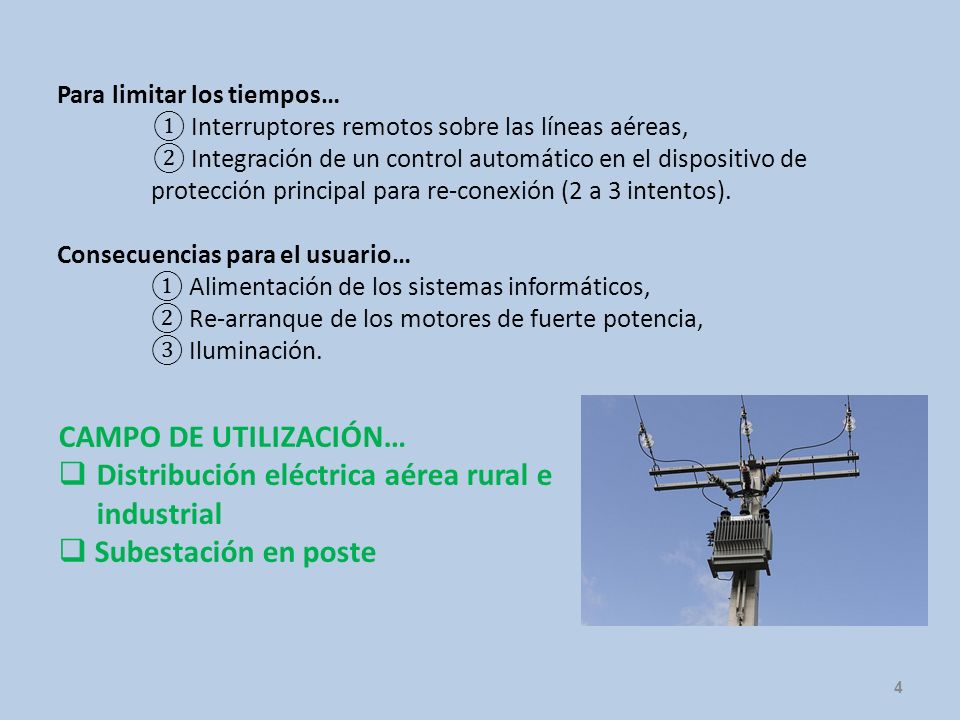

4 Distribución eléctrica aérea rural e industrial Subestación en poste
Para limitar los tiempos… ① Interruptores remotos sobre las líneas aéreas, ② Integración de un control automático en el dispositivo de protección principal para re-conexión (2 a 3 intentos). Consecuencias para el usuario… ① Alimentación de los sistemas informáticos, ② Re-arranque de los motores de fuerte potencia, ③ Iluminación. CAMPO DE UTILIZACIÓN… Distribución eléctrica aérea rural e industrial Subestación en poste

5 ALIMENTACIÓN en ANILLO o BUCLE
Bucle MT La subestación MT/BT está conectada a la red de un proveedor de energía eléctrica cerrando un bucle MT. Este tipo de alimentación es muy utilizada en las redes subterráneas y su gran ventaja es la mejora de la calidad del servicio (continuidad) en caso de falla sobre la red (Reconfiguración para aislar la falla y mantener la alimentación). Para realizar este esquema se utilizan celdas. En los centros de distribución publica del proveedor se utilizan celdas compactas o RMU (Ring Main Unit). ≤ 1000kVA BT

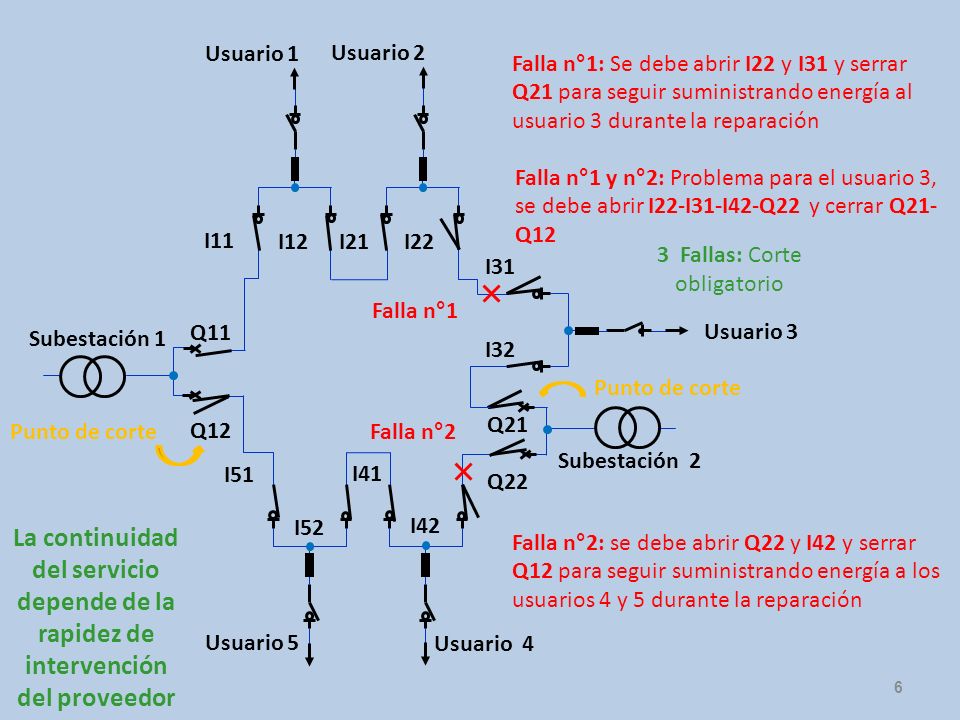

6 3 Fallas: Corte obligatorio
Usuario 1 Usuario 2 Falla n°1: Se debe abrir I22 y I31 y serrar Q21 para seguir suministrando energía al usuario 3 durante la reparación Falla n°1 y n°2: Problema para el usuario 3, se debe abrir I22-I31-I42-Q22 y cerrar Q21-Q12 I11 I12 I21 I22 I31 I32 I42 I41 I52 I51 Q11 Q12 Q21 Q22 3 Fallas: Corte obligatorio Falla n°1 Usuario 3 Subestación 1 Punto de corte Punto de corte Falla n°2 Subestación 2 La continuidad del servicio depende de la rapidez de intervención del proveedor Falla n°2: se debe abrir Q22 y I42 y serrar Q12 para seguir suministrando energía a los usuarios 4 y 5 durante la reparación Usuario 5 Usuario 4

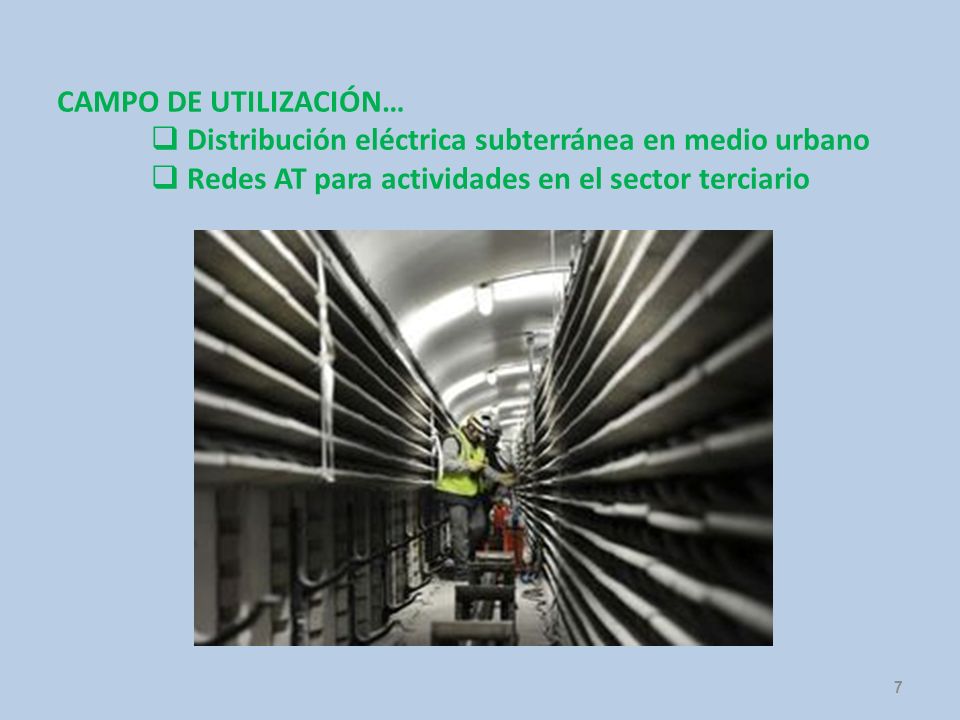

7 CAMPO DE UTILIZACIÓN… Distribución eléctrica subterránea en medio urbano Redes AT para actividades en el sector terciario

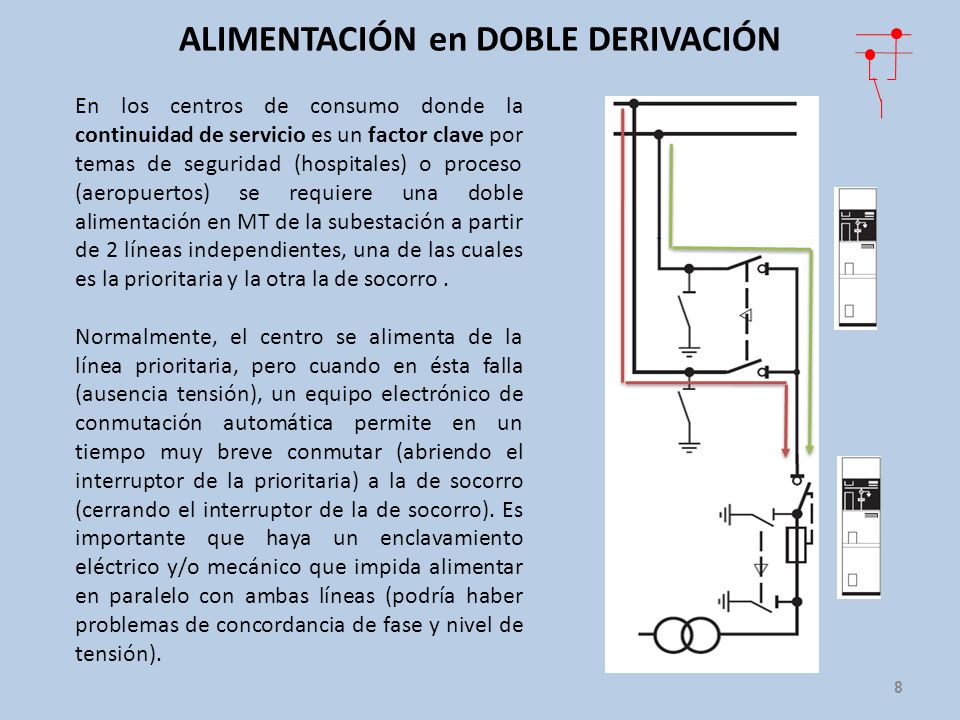

8 ALIMENTACIÓN en DOBLE DERIVACIÓN
En los centros de consumo donde la continuidad de servicio es un factor clave por temas de seguridad (hospitales) o proceso (aeropuertos) se requiere una doble alimentación en MT de la subestación a partir de 2 líneas independientes, una de las cuales es la prioritaria y la otra la de socorro . Normalmente, el centro se alimenta de la línea prioritaria, pero cuando en ésta falla (ausencia tensión), un equipo electrónico de conmutación automática permite en un tiempo muy breve conmutar (abriendo el interruptor de la prioritaria) a la de socorro (cerrando el interruptor de la de socorro). Es importante que haya un enclavamiento eléctrico y/o mecánico que impida alimentar en paralelo con ambas líneas (podría haber problemas de concordancia de fase y nivel de tensión).

9 Cada usuario se encuentra conectado con 2 cables y permutación automática (5s)
Fuente Falla n°1: El usuario queda energizado cerrando Q12 y I12 y abriendo Q11 y I11 Falla n°2: El usuario queda energizado cerrando Q11 y I11 y abriendo Q12 et I12. Q11 Q12 I11 I12 Falla n°1 Fallas n°1 y n°2: El usuario no esta energizado durante el tiempo de intervención Falla n°2 Usuario Solución de suministro permitiendo una buena continuidad del servicio con transferencia automática pero muy costosa

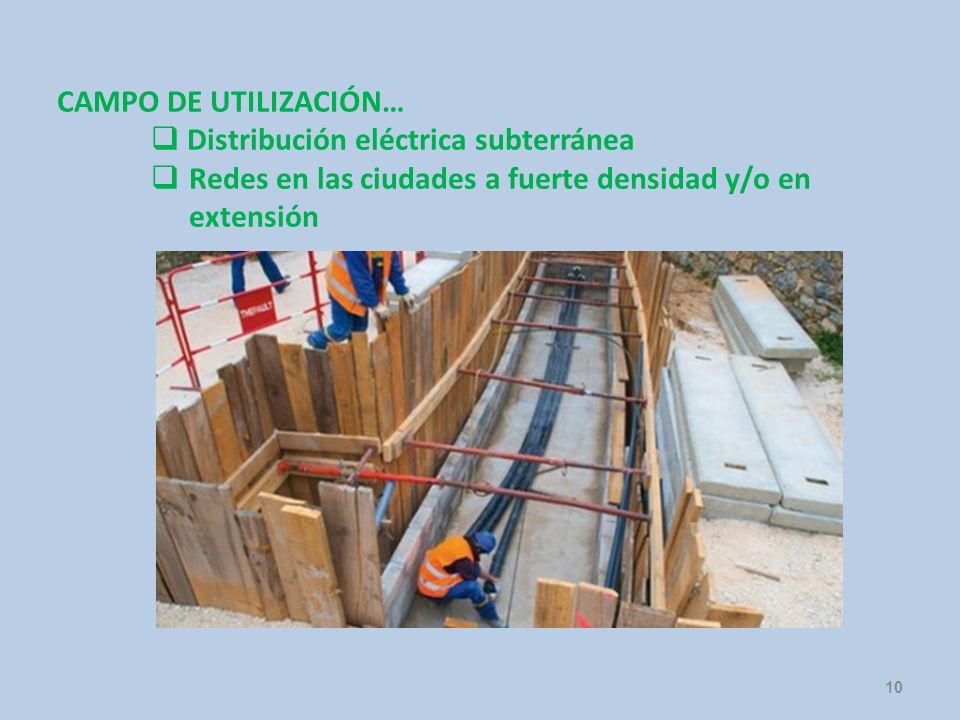

10 CAMPO DE UTILIZACIÓN… Distribución eléctrica subterránea Redes en las ciudades a fuerte densidad y/o en extensión

11 ¿Que tipo de celda MT escoger para proteger el transformador de potencia?

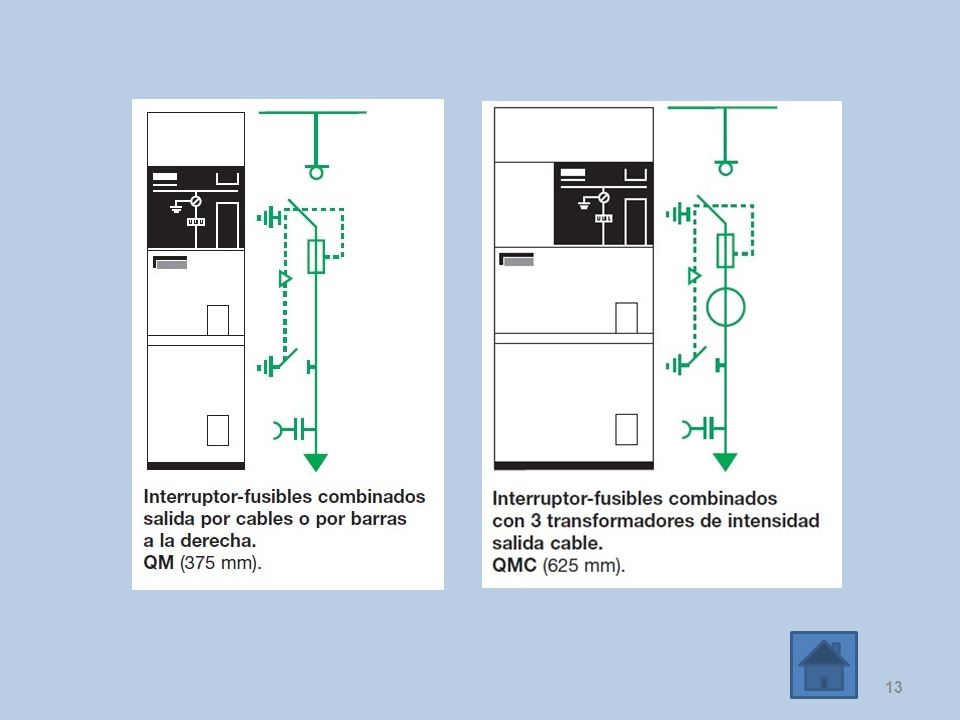

In ≥ 45A dieléctrico liquido Protección por relé indirecto Disyuntor obligatorio (DM) Inter. fusibles combinado (QM) Marcha trifásica obligatoria Subestación interna > 630 kVA Si No Si obligatorio DGPT2 Si recomendado Distancia Celda/Transf. > 100m asociado (PM) Protección falla a tierra obligatoria Protección falla a tierra obligatoria Interruptor fusibles combinados con relé homopolar (QMC) Disyuntor con maxi de I y homopolar (DM1)

12

13

14
