1 C.F.G.S QUÍMICA INDUSTRIAL MÒDUL 4: OPERACIONS BÀSIQUES EN LA INDÚSTRIA QUÍMICA. UF 2: OPERACIONS DE SEPARACIÓ MECÀNICA Equips de filtració Estudiarem els següents equips de filtració: ●Filtres de llit o de sorra: ○oberts ○tancats ●Filtres premsa: ○de plaques i marcs ○de càmeres ●Filtres de fulles ●Filtres rotatoris continus: ○tambor rotatori ○de discos ●Filtres de mànigues ●Filtres d’osmosi inversa Es distingeixen dos tipus de filtració: -filtració per tortó (filtración por torta): la concentració de sòlids en suspensió és elevada (>1%). Al tortó filtrant es recullen la major part de les partícules, tot i que el líquid filtrat pot sortir tèrbol. -filtració en profunditat: s’utilitza per s uspensions diluïdes (la concentració dels sòlids en suspensió és inferior al 0.1%). En el medi filtrant queden retingudes les partícules. En aquests casos el medi filtrant és profund, és a dir, pot ser d’1 metre de profunditat.

2 1. Les imatges que tens a continuació corresponen a filtres de llit o de sorra tancats i oberts. Filtres de llit o de sorra oberts Filtres de llit o de sorra tancats a.Busca un esquema per cada tipus de filtre per explicar el seu funcionament. b.Per quin tipus de suspensions s’acostuma a utilitzar aquesta filtració? En quines instal·lacions s’acostumen a utilitzar els filtres de llit oberts? c.De quin/s material/s està format el medi filtrant? Com ha el ser la mida del medi filtrant en relació a la suspensió que es filtra? El medi filtrant podria estar format de diferents mides? d.Com es realitza el procés de rentat d’aquests filtres? e.Poden treballar a pressió aquests filtres? f.Quina profunditat pot tenir el medi filtrant dels filtres de llit o de sorra oberts?

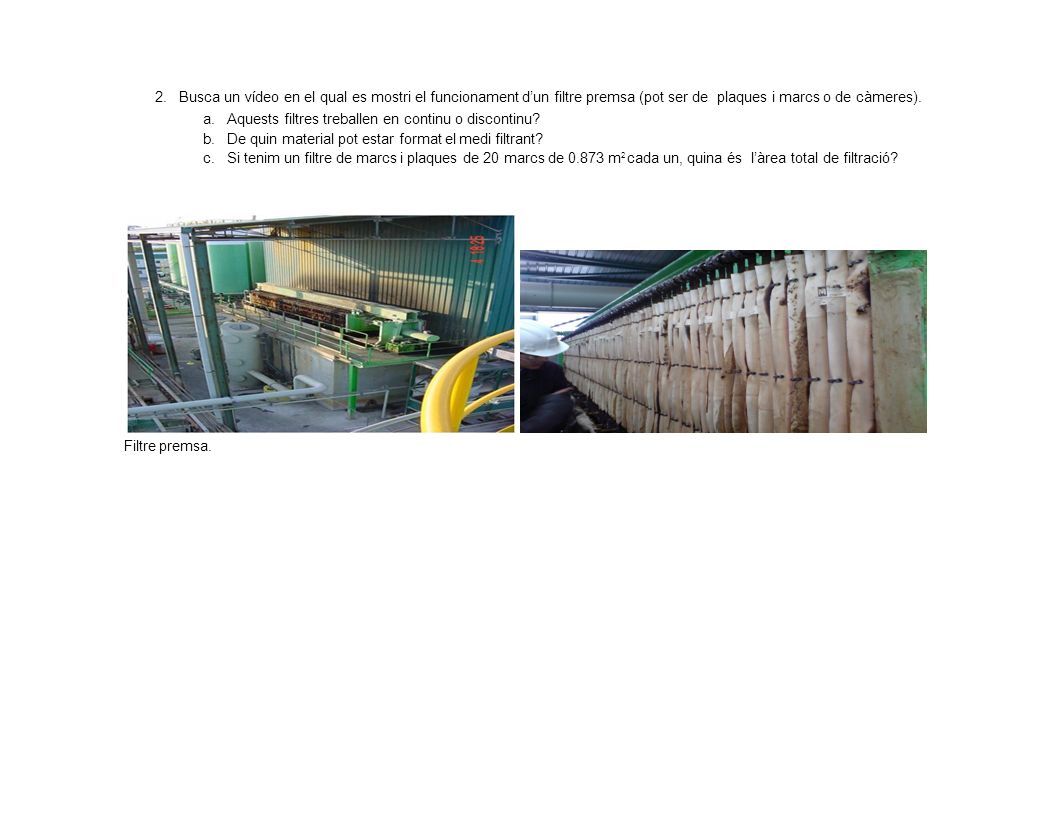

3 2.Busca un vídeo en el qual es mostri el funcionament d’un filtre premsa (pot ser de plaques i marcs o de càmeres). a.Aquests filtres treballen en continu o discontinu? b.De quin material pot estar format el medi filtrant? c.Si tenim un filtre de marcs i plaques de 20 marcs de 0.873 m 2 cada un, quina és l’àrea total de filtració? Filtre premsa.

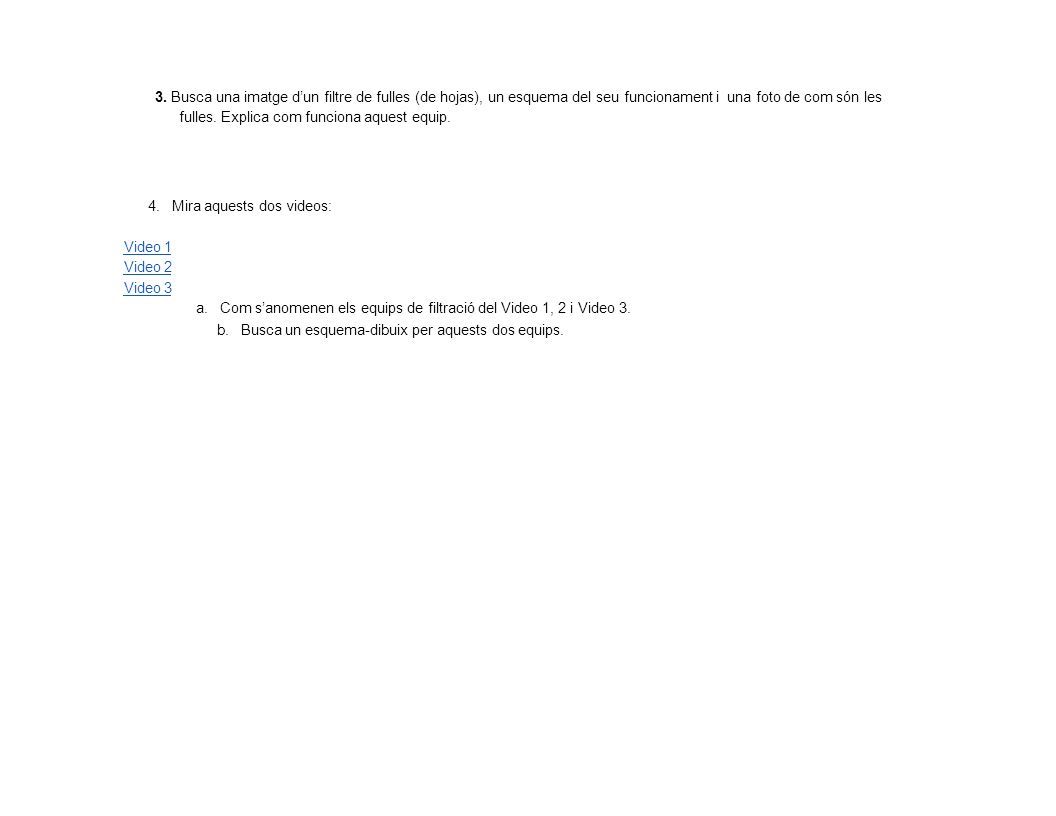

4 3. Busca una imatge d’un filtre de fulles (de hojas), un esquema del seu funcionament i una foto de com són les fulles. Explica com funciona aquest equip. 4.Mira aquests dos videos: Video 1 Video 2 Video 3 a.Com s’anomenen els equips de filtració del Video 1, 2 i Video 3. b. Busca un esquema-dibuix per aquests dos equips.

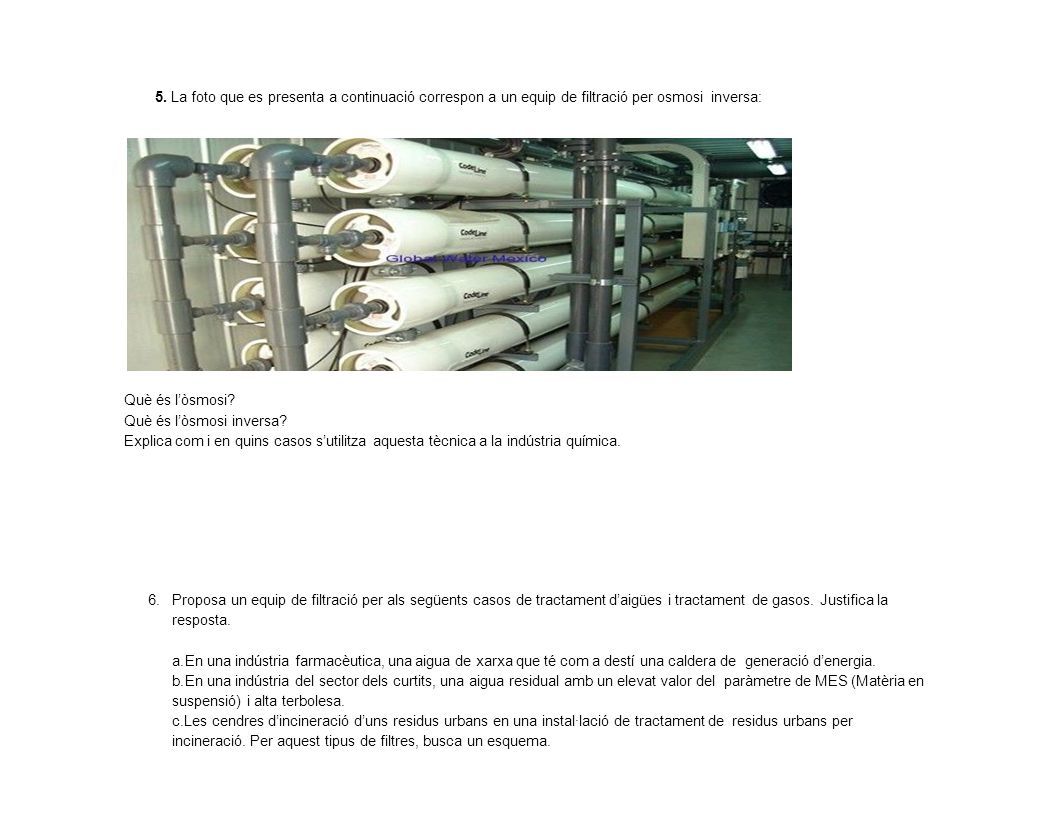

5 5. La foto que es presenta a continuació correspon a un equip de filtració per osmosi inversa: Què és l’òsmosi? Què és l’òsmosi inversa? Explica com i en quins casos s’utilitza aquesta tècnica a la indústria química. 6.Proposa un equip de filtració per als següents casos de tractament d’aigües i tractament de gasos. Justifica la resposta. a.En una indústria farmacèutica, una aigua de xarxa que té com a destí una caldera de generació d’energia. b.En una indústria del sector dels curtits, una aigua residual amb un elevat valor del paràmetre de MES (Matèria en suspensió) i alta terbolesa. c.Les cendres d’incineració d’uns residus urbans en una instal·lació de tractament de residus urbans per incineració. Per aquest tipus de filtres, busca un esquema.

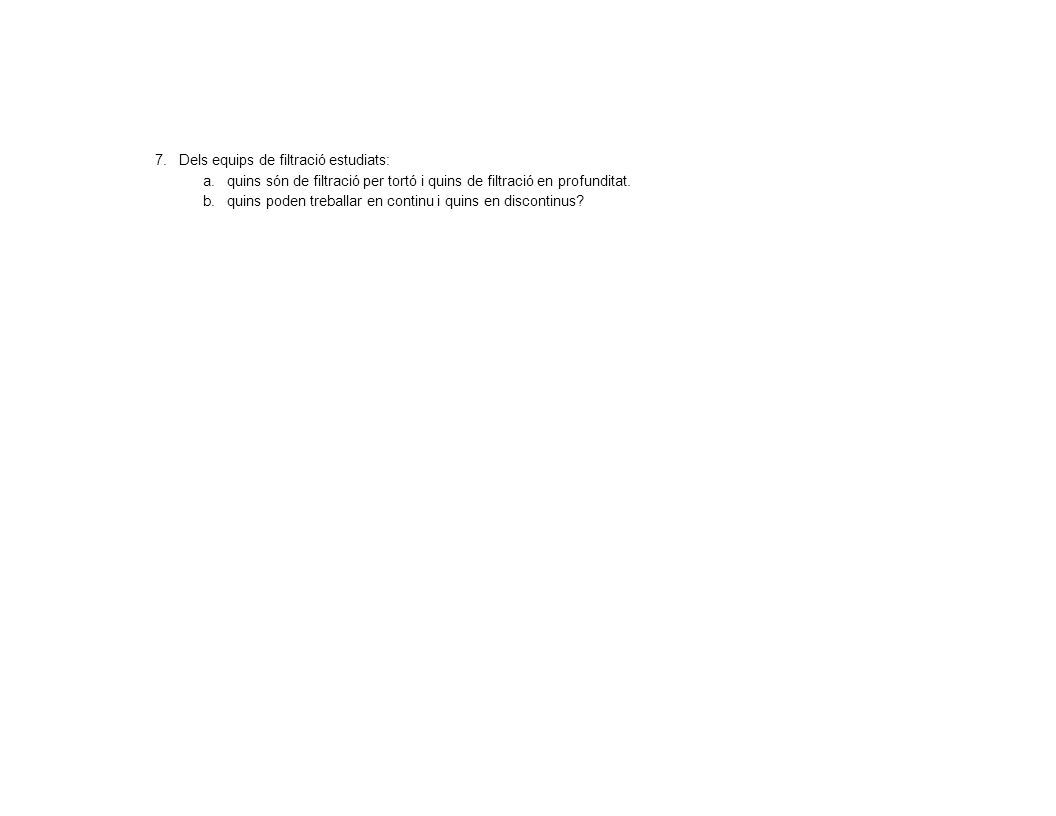

6 7.Dels equips de filtració estudiats: a.quins són de filtració per tortó i quins de filtració en profunditat. b.quins poden treballar en continu i quins en discontinus?
