L’electricitat i el circuit elèctric

Presentación del tema: "L’electricitat i el circuit elèctric"— Transcripción de la presentación:

1 L’electricitat i el circuit elèctric
© McGraw-Hill

2 L’electricitat L’electricitat i el circuit elèctric
És l’energia més important i utilitzada als països desenvolupats. © McGraw-Hill

3 Avantatges i inconvenients de l’electricitat
L’electricitat i el circuit elèctric Avantatges i inconvenients de l’electricitat Avantatges Fàcil de produir a partir d’altres fonts d’energia Fàcil i ràpida de transportar a llargues distàncies Fàcil de transformar en altres fonts d’energia Còmode d’utilitzat La seva utilització no acostuma a generar residus Inconvenients Només es pot emmagatzemar en petites quantitats, com piles bateries i acumuladors La producció d'electricitat causa contaminació i residus quan es genera a partir de fonts no renovables com centrals tèrmiques, o fent servir material radioactiu a les centrals nuclears © McGraw-Hill

4 El corrent elèctric L’electricitat i el circuit elèctric
És el desplaçament dels electrons a través d’un material conductor entre dos punts amb diferent càrrega elèctrica. El corrent també es pot anomenar Intensitat elèctrica i es mesura en Ampers (A). © McGraw-Hill

5 El circuit elèctric L’electricitat i el circuit elèctric
És tot conjunt d’elements connectats entre si per on circula corrent elèctric. © McGraw-Hill

6 Funcionament del circuit elèctric
L’electricitat i el circuit elèctric Funcionament del circuit elèctric El pol negatiu de la pila (-) impulsa els electrons cap el pol positiu (+) a través d’un cable conductor. Quan el corrent elèctric (electrons) passa per la bombeta, aquest s'encén. © McGraw-Hill

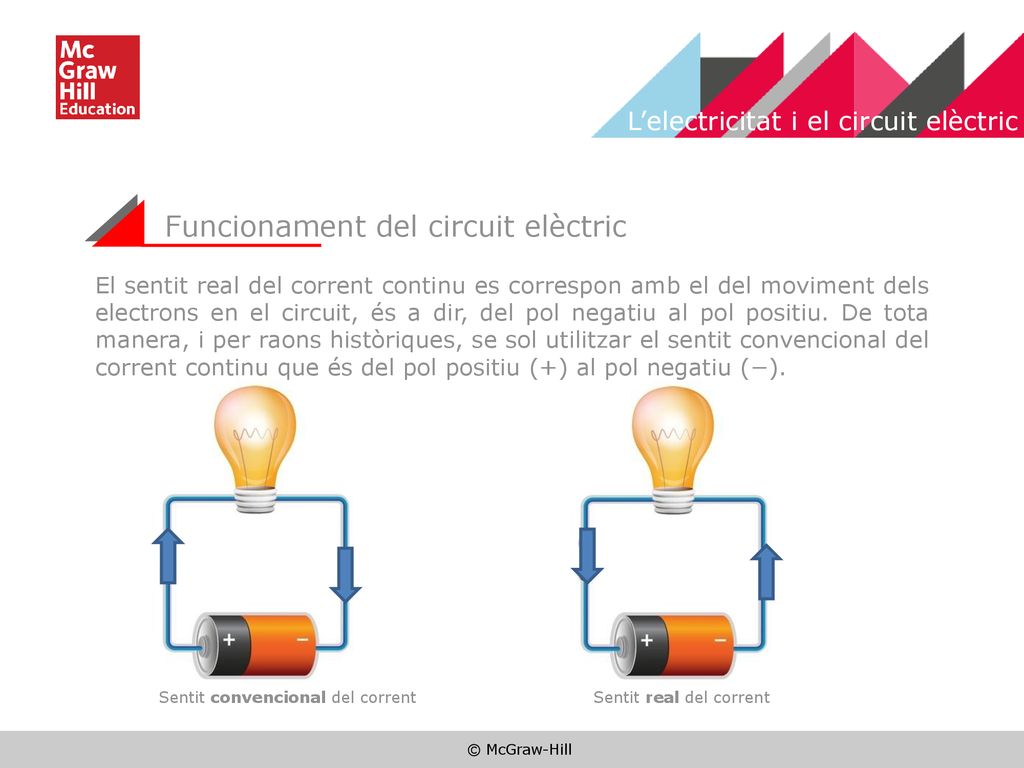

7 Funcionament del circuit elèctric
L’electricitat i el circuit elèctric Funcionament del circuit elèctric El sentit real del corrent continu es correspon amb el del moviment dels electrons en el circuit, és a dir, del pol negatiu al pol positiu. De tota manera, i per raons històriques, se sol utilitzar el sentit convencional del corrent continu que és del pol positiu (+) al pol negatiu (−). Sentit convencional del corrent Sentit real del corrent © McGraw-Hill

8 Continuïtat en el circuit elèctric
L’electricitat i el circuit elèctric Continuïtat en el circuit elèctric Per un correcte funcionament d’un circuit elèctric s’ha de produir una circulació constant d’electrons. Camí interromput Circuit obert No hi ha corrent Camí continu Circuit tancat Sí hi ha corrent © McGraw-Hill

9 Representació gràfica dels circuits elèctrics
L’electricitat i el circuit elèctric Representació gràfica dels circuits elèctrics És la representació mitjançant símbols de les connexions i els elements que formen un circuit. Dibuix d’un circuit Esquema d’un circuit © McGraw-Hill

10 Elements dels circuits elèctrics
L’electricitat i el circuit elèctric Elements dels circuits elèctrics Per poder muntar un circuit elèctric com a mínim hem de disposar dels següents elements. Generador: subministra l’energia elèctrica. Conductors. permeten el pas de l’energia elèctrica. Receptors. rep l’energia elèctrica i la transforma en un altre tipus d’energia. © McGraw-Hill

11 Generadors L’electricitat i el circuit elèctric
Són els responsables de subministrar l’energia elèctrica al circuit. Piles i bateries © McGraw-Hill

12 Conductors L’electricitat i el circuit elèctric
Són els encarregats de transportar l’energia elèctrica al llarg de tot el circuit. Cables amb fil conductor Fil de coure © McGraw-Hill

13 Receptors L’electricitat i el circuit elèctric
Transformen l’energia elèctrica rebuda en un altre tipus d’energia. Bombetes Televisor © McGraw-Hill

14 Aparells de comandament: interruptors
L’electricitat i el circuit elèctric Aparells de comandament: interruptors És un aparell que té la funció d’obrir i tancar un circuit, i de mantenir-se en qualsevol dels dos estats possibles fins que es torni a accionar. © McGraw-Hill

15 Aparells de comandament: polsadors
L’electricitat i el circuit elèctric Aparells de comandament: polsadors Fan la mateixa funció que un interruptor, tancar i obrir un circuit, però només executen la seva funció mentre estan accionats i tornen automàticament a l’estat inicial quan es deixen de prémer. © McGraw-Hill

16 Riscos de l’electricitat i normes de seguretat
L’electricitat i el circuit elèctric Riscos de l’electricitat i normes de seguretat Per garantir la seguretat de les persones i instal·lacions és obligatori complir de manera estricta les normes que ens marca el Reglament Electrotècnic de Baixa Tensió (REBT). © McGraw-Hill
