1 PUNTO LINEA REFERENCIAS MSc. Isabel Dominguez Moll

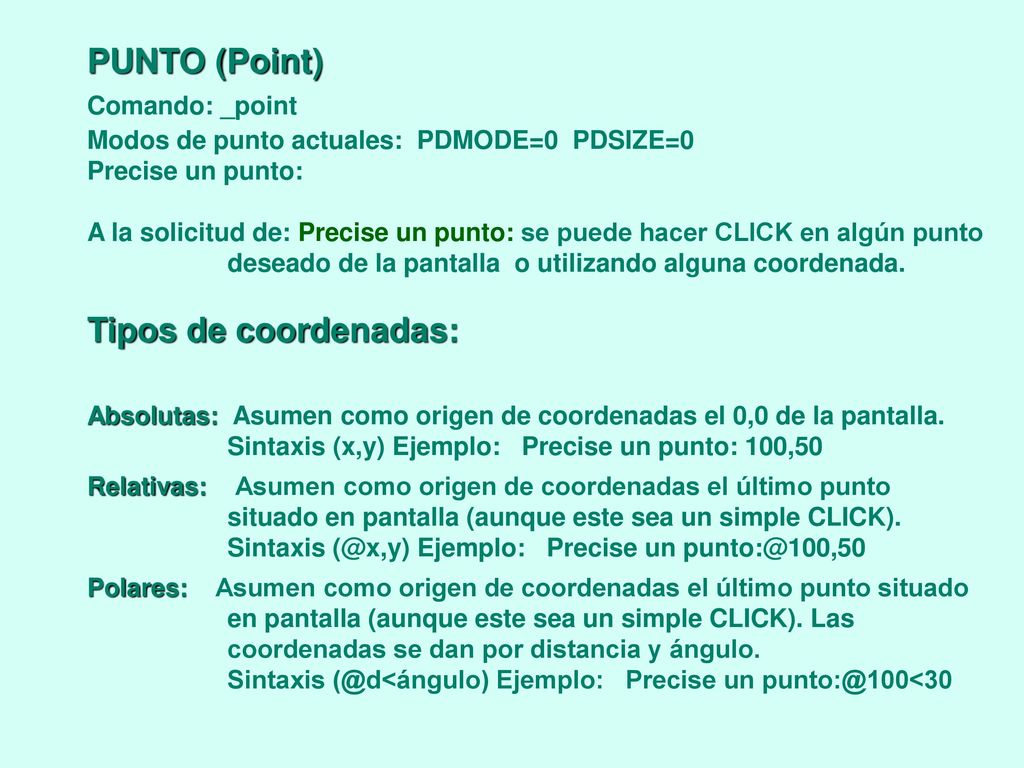

2 PUNTO (Point) Tipos de coordenadas: Comando: _point
Modos de punto actuales: PDMODE=0 PDSIZE=0 Precise un punto: A la solicitud de: Precise un punto: se puede hacer CLICK en algún punto deseado de la pantalla o utilizando alguna coordenada. Tipos de coordenadas: Absolutas: Asumen como origen de coordenadas el 0,0 de la pantalla. Sintaxis (x,y) Ejemplo: Precise un punto: 100,50 Relativas: Asumen como origen de coordenadas el último punto situado en pantalla (aunque este sea un simple CLICK). Sintaxis Ejemplo: Precise un Polares: Asumen como origen de coordenadas el último punto situado en pantalla (aunque este sea un simple CLICK). Las coordenadas se dan por distancia y ángulo Sintaxis Ejemplo: Precise un

3 Modos de punto actuales: PDMODE=0 PDSIZE=0

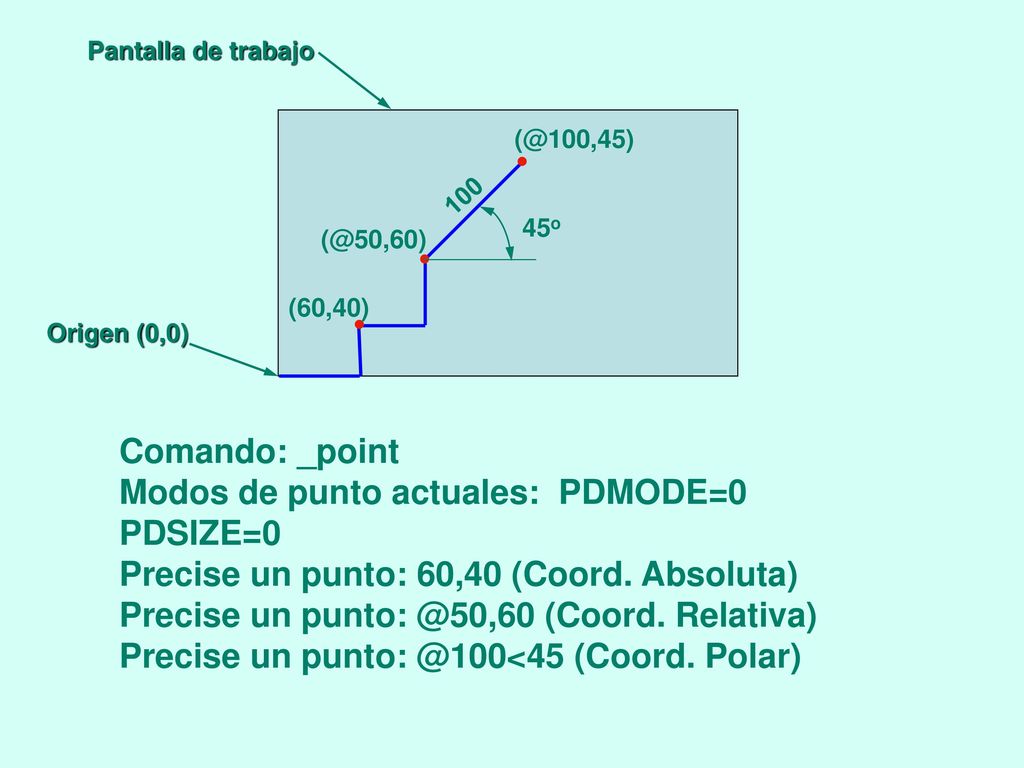

Pantalla de trabajo 100 45o (60,40) Origen (0,0) Comando: _point Modos de punto actuales: PDMODE=0 PDSIZE=0 Precise un punto: 60,40 (Coord. Absoluta) Precise un (Coord. Relativa) Precise un (Coord. Polar)

4 En el Menu: Formato/Tipo de punto, podemos Cambiar la configuración del punto

5 Invocamos el comando desde:
LINEA (LINE) Crea segmentos de línea recta. Los segmentos pueden crearse uno a continuación del otro hasta formar una poligonal (abierta o cerrada). Es posible precisar los puntos finales de las líneas utilizando coordenadas absolutas, relativas o polares. Esto también es posible a través del rastreo, o sea, alargando el mouse en la dirección y sentido deseado y tecleando la longitud del segmento de línea. Invocamos el comando desde: Barra de herramientas Dibujo: Menú Dibujo: Línea Línea de comando: linea Comando:_ line Precise primer punto Comando:Linea Precise primer punto

6 Comando:_ line Precise primer punto

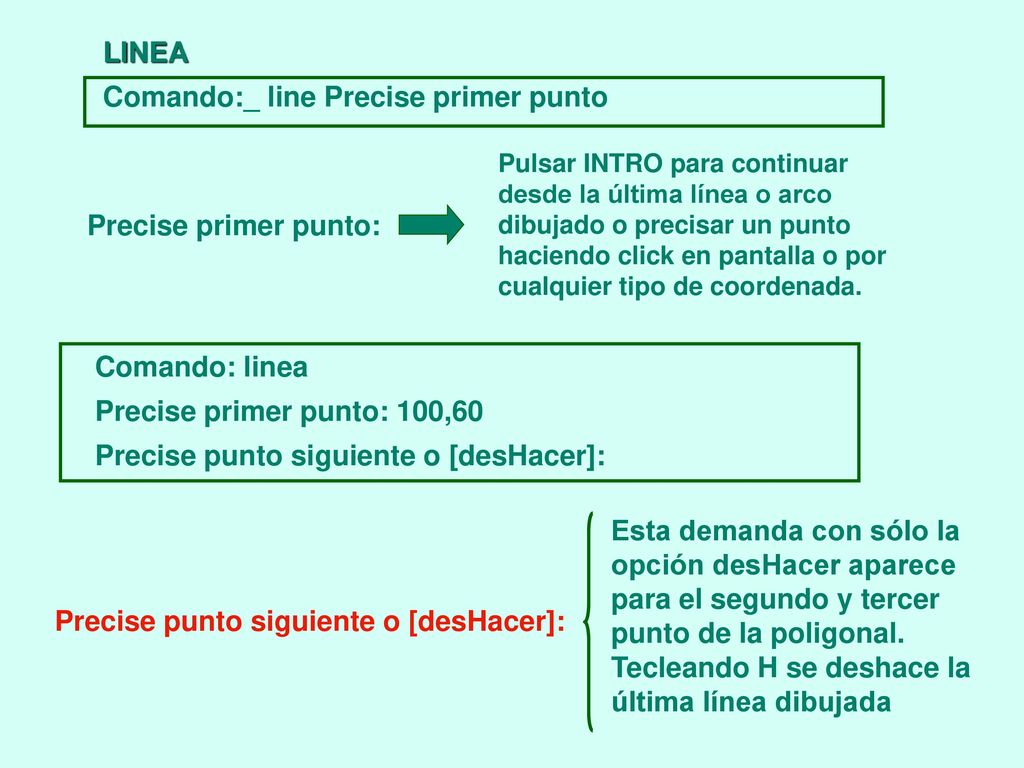

LINEA Comando:_ line Precise primer punto Pulsar INTRO para continuar desde la última línea o arco dibujado o precisar un punto haciendo click en pantalla o por cualquier tipo de coordenada. Precise primer punto: Comando: linea Precise primer punto: 100,60 Precise punto siguiente o [desHacer]: Esta demanda con sólo la opción desHacer aparece para el segundo y tercer punto de la poligonal. Tecleando H se deshace la última línea dibujada Precise punto siguiente o [desHacer]:

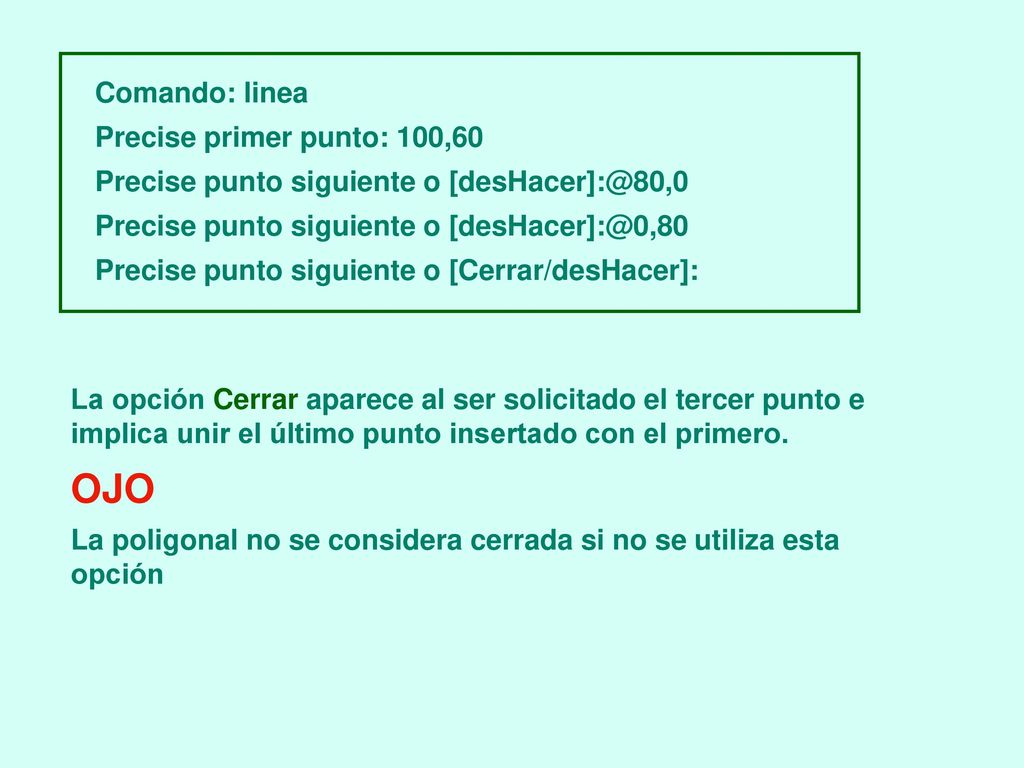

7 OJO Comando: linea Precise primer punto: 100,60
Precise punto siguiente o Precise punto siguiente o Precise punto siguiente o [Cerrar/desHacer]: La opción Cerrar aparece al ser solicitado el tercer punto e implica unir el último punto insertado con el primero. OJO La poligonal no se considera cerrada si no se utiliza esta opción

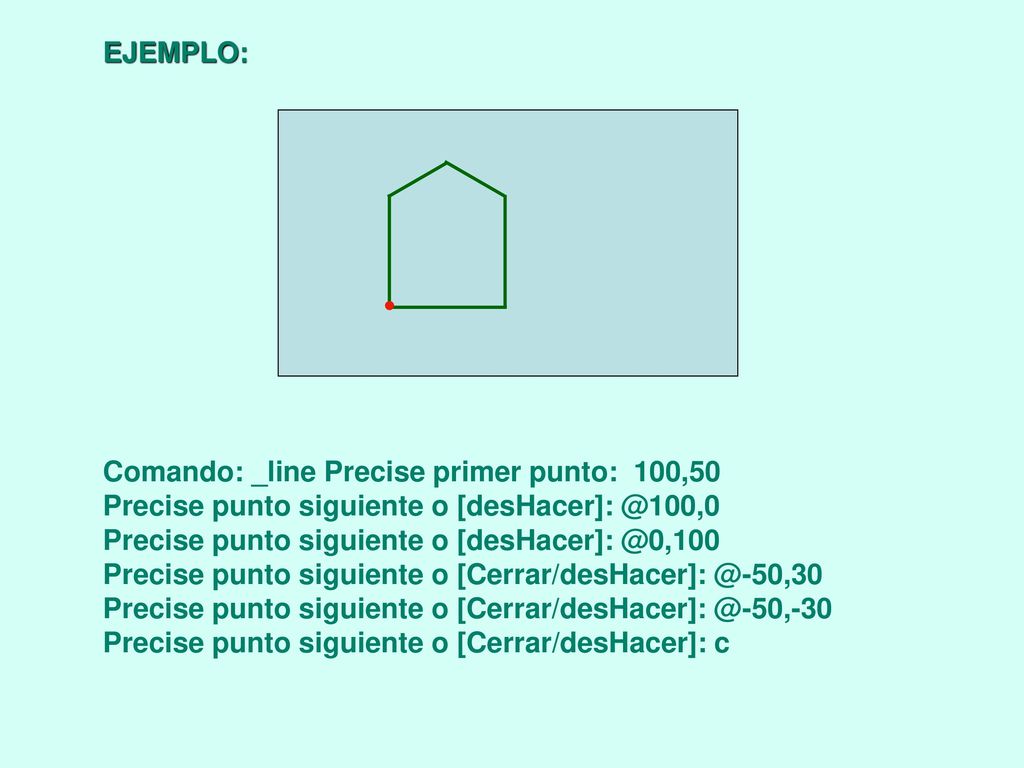

8 EJEMPLO: Comando: _line Precise primer punto: 100,50 Precise punto siguiente o Precise punto siguiente o Precise punto siguiente o Precise punto siguiente o Precise punto siguiente o [Cerrar/desHacer]: c

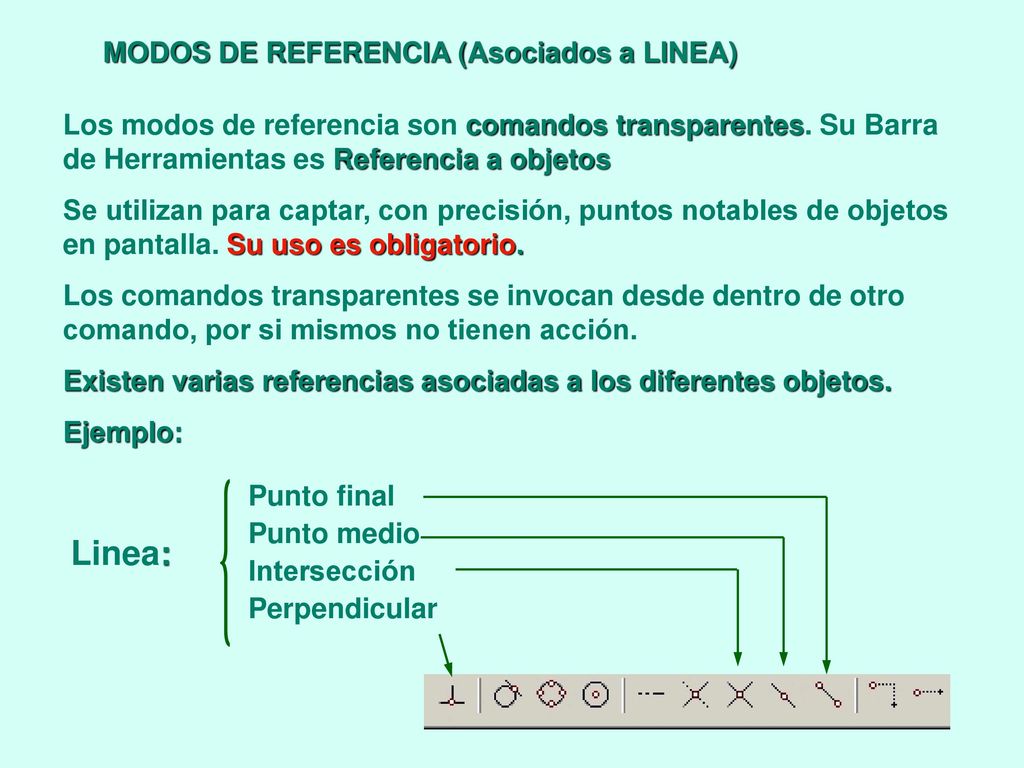

9 Linea: MODOS DE REFERENCIA (Asociados a LINEA)
Los modos de referencia son comandos transparentes. Su Barra de Herramientas es Referencia a objetos Se utilizan para captar, con precisión, puntos notables de objetos en pantalla. Su uso es obligatorio. Los comandos transparentes se invocan desde dentro de otro comando, por si mismos no tienen acción. Existen varias referencias asociadas a los diferentes objetos. Ejemplo: Punto final Punto medio Intersección Perpendicular Linea:

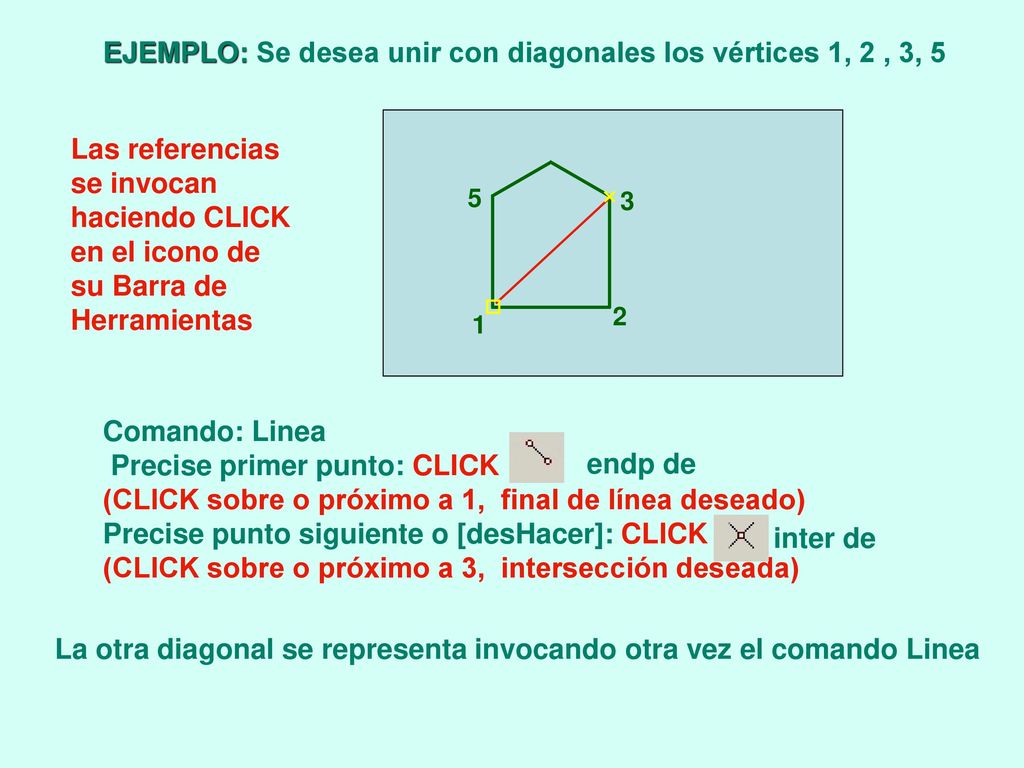

10 EJEMPLO: Se desea unir con diagonales los vértices 1, 2 , 3, 5
Las referencias se invocan haciendo CLICK en el icono de su Barra de Herramientas 5 3 2 1 Comando: Linea Precise primer punto: CLICK (CLICK sobre o próximo a 1, final de línea deseado) Precise punto siguiente o [desHacer]: CLICK (CLICK sobre o próximo a 3, intersección deseada) endp de inter de La otra diagonal se representa invocando otra vez el comando Linea
