1 BORRA PARTE RECORTA MSc. Isabel Dominguez Moll

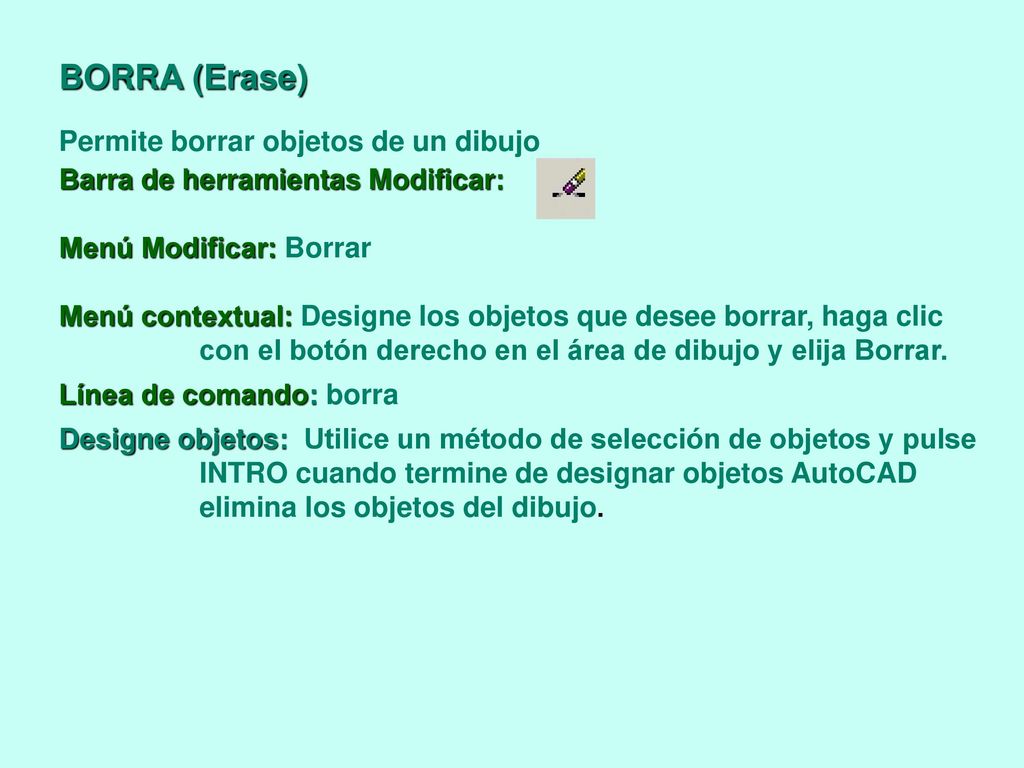

2 BORRA (Erase) Permite borrar objetos de un dibujo
Barra de herramientas Modificar: Menú Modificar: Borrar Menú contextual: Designe los objetos que desee borrar, haga clic con el botón derecho en el área de dibujo y elija Borrar. Línea de comando: borra Designe objetos: Utilice un método de selección de objetos y pulse INTRO cuando termine de designar objetos AutoCAD elimina los objetos del dibujo.

3 Opciones de Selección:
BORRA (Erase) Comando: BORRA Designe objetos: Ventana/úLTimo/Captura/MArco/Todos/Borde/polígonOV/polígonOC/Grupo/Añadir/Suprimir/Múltiple/Previo/desHacer/AUto/úNico Designe objetos: Seleccionar con la mayúscula de la opción Opciones de Selección: Ventana: Se encierran en una ventana rectángular los objetos designados. La ventana se tiene que crear de izquierda a derecha, en diagonal. CLICK CLICK Sólo selecciona los objetos totalmente encerrados en el rectángulo.

4 Todos: Permite seleccionar todo los objetos dibujados.
Captura: Igual que el anterior pero la ventana se crea de derecha a izquierda. El rectángulo aparecerá en líneas discontínuas. Esta línea no queda seleccionada Selecciona los objetos encerrados en el rectángulo y los que están en contacto con el mismo. Todos: Permite seleccionar todo los objetos dibujados. MArco: Está implícita en el Mouse. Comprende las opciones Ventana y Captura uLTimo: Permite seleccionar la última entidad creada Suprimir: Permite eliminar objetos del conjunto seleccionado previamente.

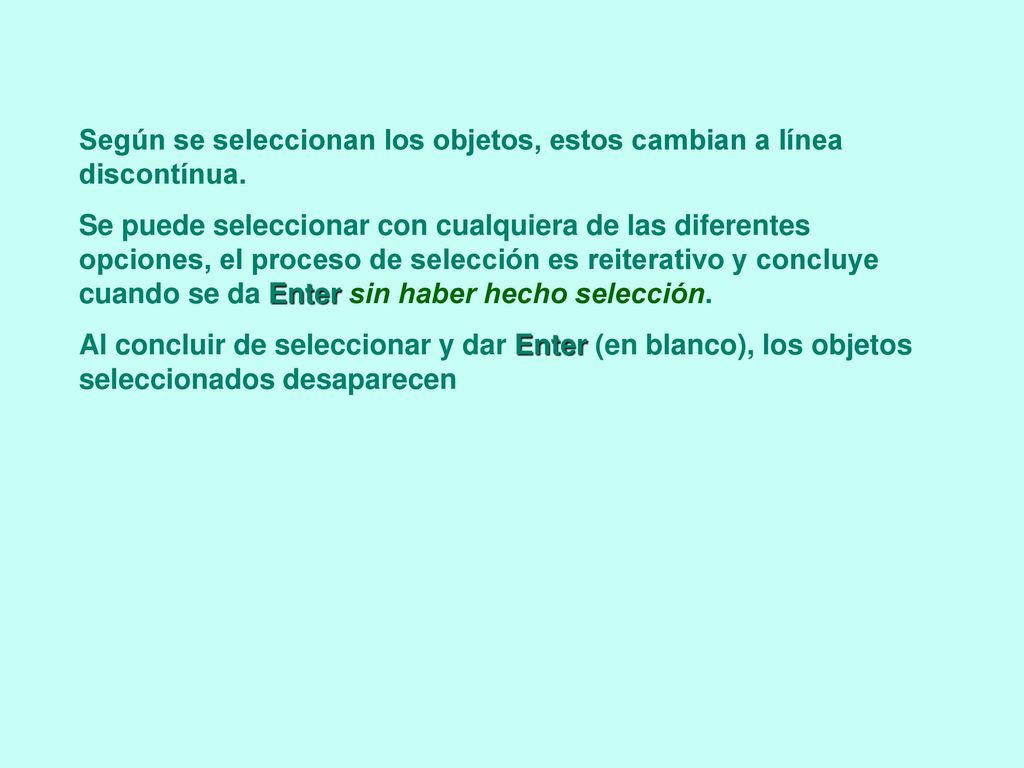

5 Según se seleccionan los objetos, estos cambian a línea discontínua.
Se puede seleccionar con cualquiera de las diferentes opciones, el proceso de selección es reiterativo y concluye cuando se da Enter sin haber hecho selección. Al concluir de seleccionar y dar Enter (en blanco), los objetos seleccionados desaparecen

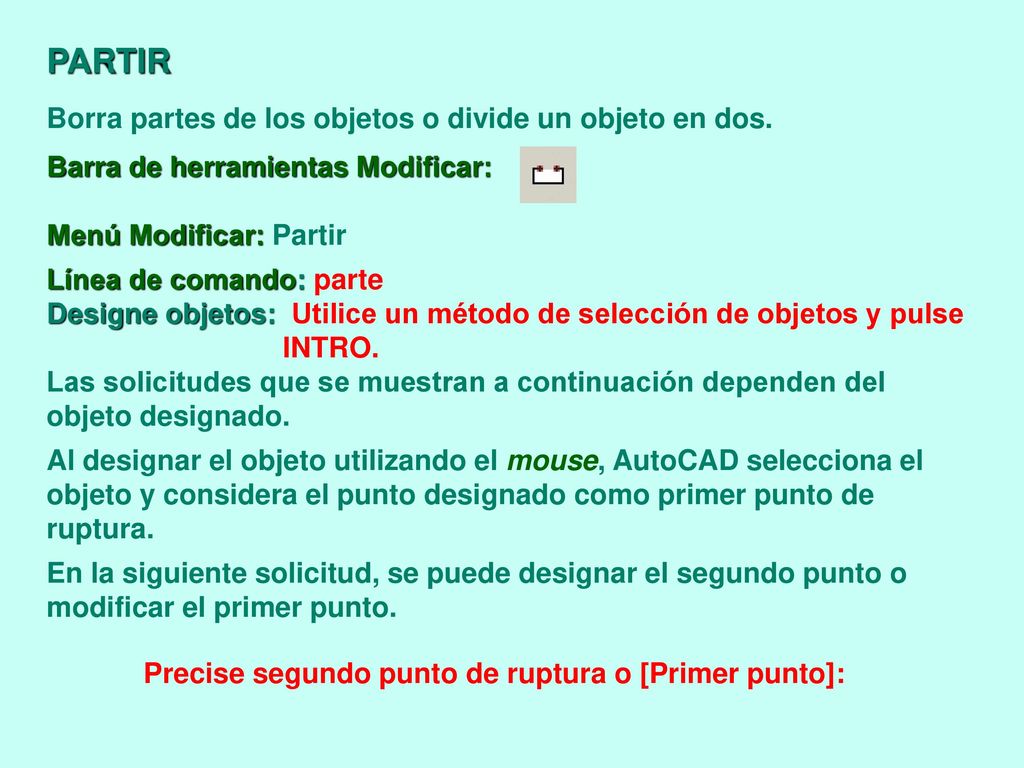

6 PARTIR Borra partes de los objetos o divide un objeto en dos.
Barra de herramientas Modificar: Menú Modificar: Partir Línea de comando: parte Designe objetos: Utilice un método de selección de objetos y pulse INTRO. Las solicitudes que se muestran a continuación dependen del objeto designado. Al designar el objeto utilizando el mouse, AutoCAD selecciona el objeto y considera el punto designado como primer punto de ruptura. En la siguiente solicitud, se puede designar el segundo punto o modificar el primer punto. Precise segundo punto de ruptura o [Primer punto]:

7 Comando: Parte Designe objeto:
Precise segundo punto de ruptura o [Primer punto]: Seleccionar el segundo punto de la rotura Hacer la selección del primer punto para después seleccionar el segundo. Después de designar el objeto estamos ante dos opciones:

8 Primera Opción: Comando: Parte Designe objeto: Captar objeto (1) Precise segundo punto de ruptura o [Primer punto]: Captar segundo punto de ruptura (2) 1 2 2 1

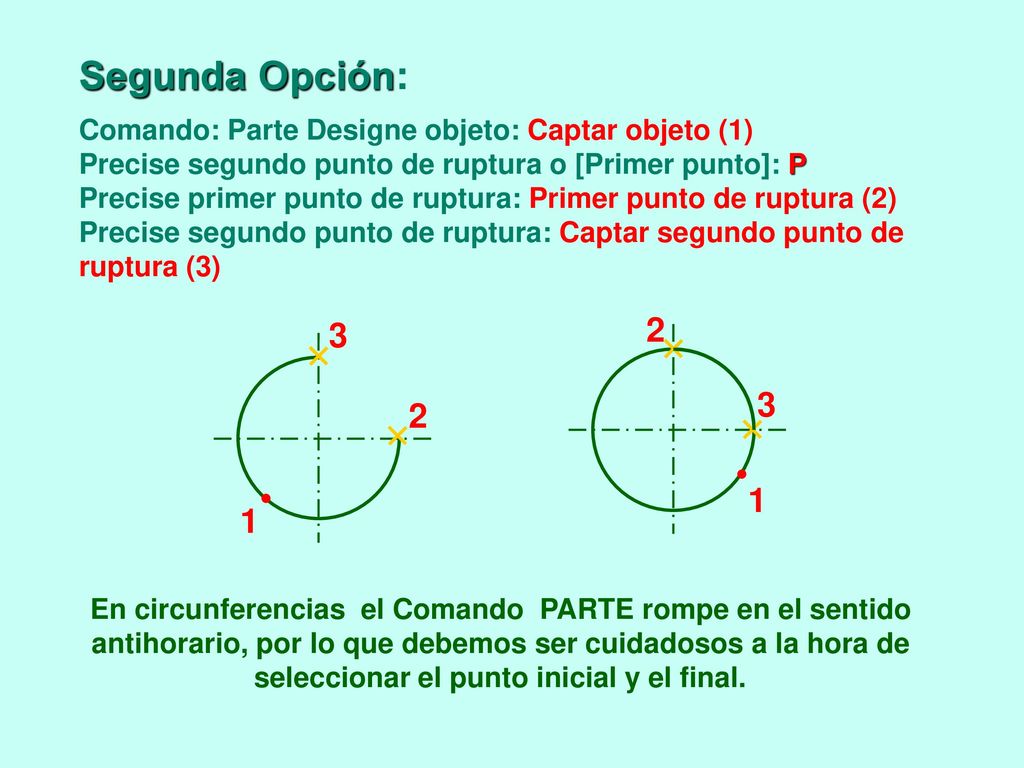

9 Segunda Opción: Comando: Parte Designe objeto: Captar objeto (1) Precise segundo punto de ruptura o [Primer punto]: P Precise primer punto de ruptura: Primer punto de ruptura (2) Precise segundo punto de ruptura: Captar segundo punto de ruptura (3) 3 2 3 2 1 1 En circunferencias el Comando PARTE rompe en el sentido antihorario, por lo que debemos ser cuidadosos a la hora de seleccionar el punto inicial y el final.

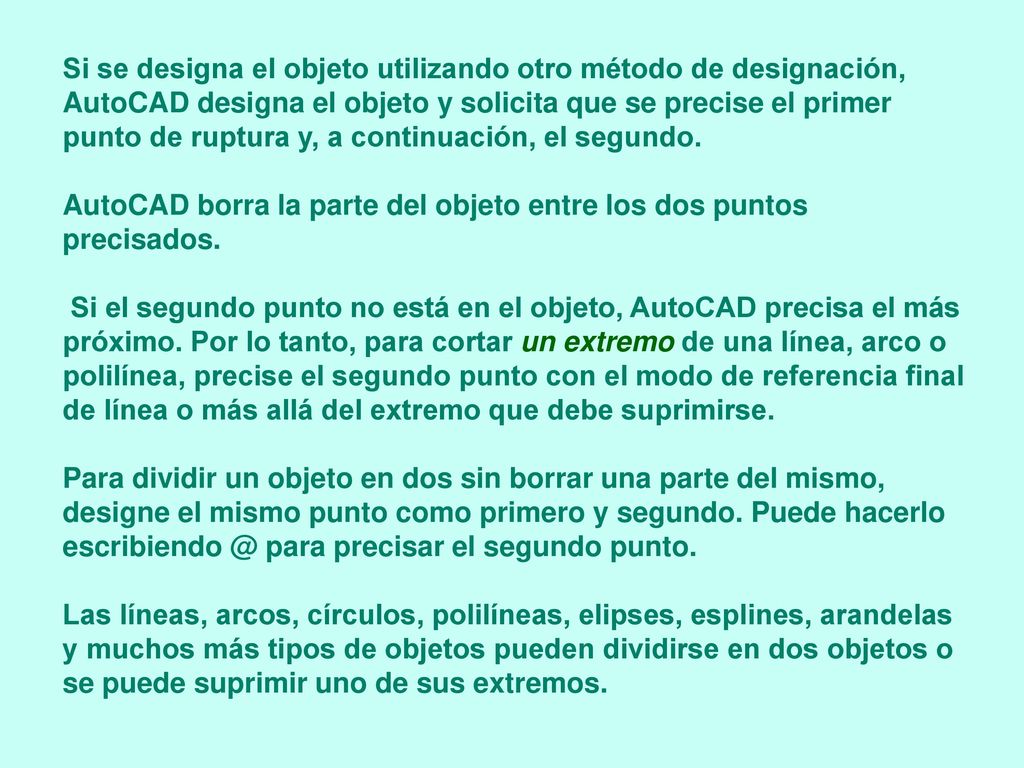

10 Si se designa el objeto utilizando otro método de designación, AutoCAD designa el objeto y solicita que se precise el primer punto de ruptura y, a continuación, el segundo. AutoCAD borra la parte del objeto entre los dos puntos precisados. Si el segundo punto no está en el objeto, AutoCAD precisa el más próximo. Por lo tanto, para cortar un extremo de una línea, arco o polilínea, precise el segundo punto con el modo de referencia final de línea o más allá del extremo que debe suprimirse. Para dividir un objeto en dos sin borrar una parte del mismo, designe el mismo punto como primero y segundo. Puede hacerlo para precisar el segundo punto. Las líneas, arcos, círculos, polilíneas, elipses, esplines, arandelas y muchos más tipos de objetos pueden dividirse en dos objetos o se puede suprimir uno de sus extremos.

11 Las aristas de corte son las líneas que limitan el corte.

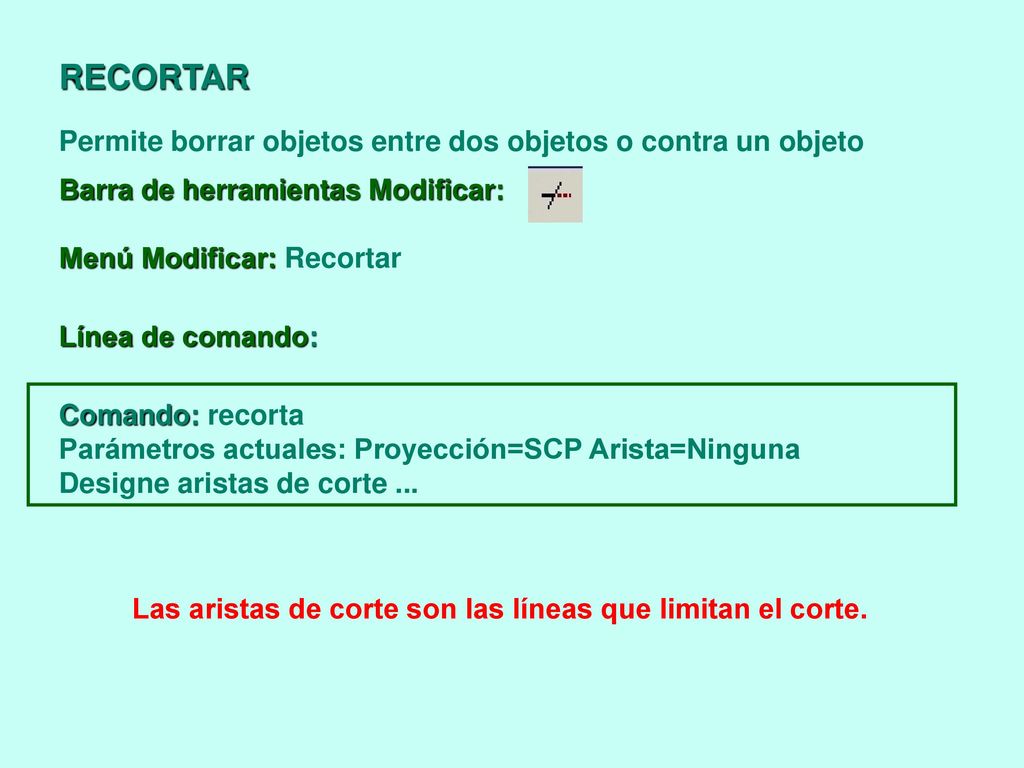

RECORTAR Permite borrar objetos entre dos objetos o contra un objeto Barra de herramientas Modificar: Menú Modificar: Recortar Línea de comando: Comando: recorta Parámetros actuales: Proyección=SCP Arista=Ninguna Designe aristas de corte ... Las aristas de corte son las líneas que limitan el corte.

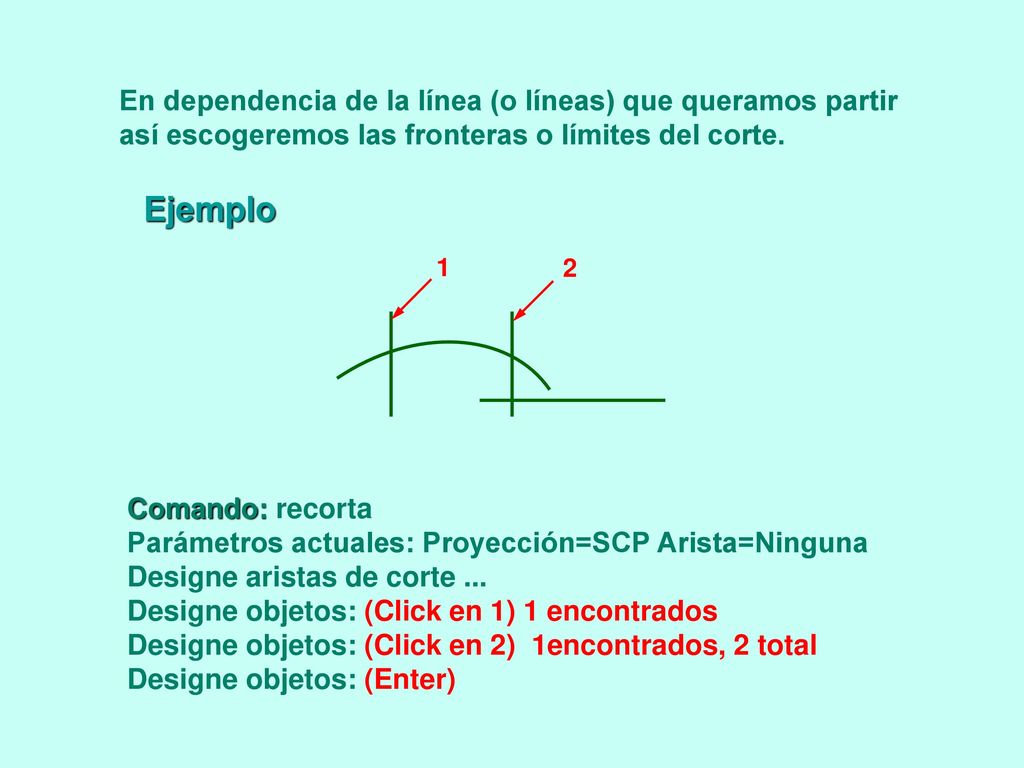

12 En dependencia de la línea (o líneas) que queramos partir así escogeremos las fronteras o límites del corte. Ejemplo 1 2 Comando: recorta Parámetros actuales: Proyección=SCP Arista=Ninguna Designe aristas de corte ... Designe objetos: (Click en 1) 1 encontrados Designe objetos: (Click en 2) 1encontrados, 2 total Designe objetos: (Enter)

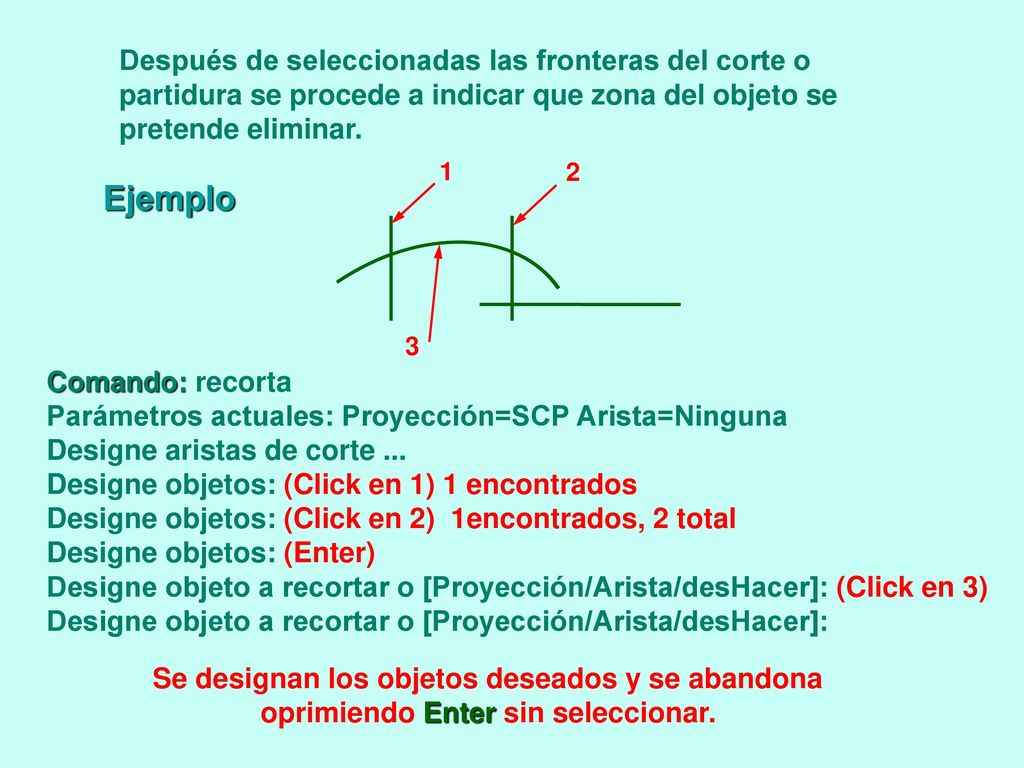

13 Después de seleccionadas las fronteras del corte o partidura se procede a indicar que zona del objeto se pretende eliminar. 1 2 Ejemplo 3 Comando: recorta Parámetros actuales: Proyección=SCP Arista=Ninguna Designe aristas de corte ... Designe objetos: (Click en 1) 1 encontrados Designe objetos: (Click en 2) 1encontrados, 2 total Designe objetos: (Enter) Designe objeto a recortar o [Proyección/Arista/desHacer]: (Click en 3) Designe objeto a recortar o [Proyección/Arista/desHacer]: Se designan los objetos deseados y se abandona oprimiendo Enter sin seleccionar.
