1 LÍNEA MÚLTIPLE SINTAXIS Comando: _mline
Crea líneas múltiples paralelas. Puede ser invocado de las siguientes formas: Barra de Herramientas: Menú desplegable: Dibujo / Línea múltiple Línea de comandos: líneam           SINTAXIS Comando: _mline Parámetros actuales: Justificar = Máx, Escala = 20.00, Estilo = STANDARD Precise punto inicial o [Justificar/eScala/Estilo]:

2 CARACTERÍSTICAS: Se pueden dibujar hasta 16 líneas paralelas llamadas elementos. Los elementos se sitúan especificando la separación deseada de cada elemento desde el origen de la línea múltiple. Se pueden crear y guardar estilos de líneas múltiples o usar el estilo por defecto, que tiene dos elementos. Se puede establecer el color y el tipo de línea de cada elemento y mostrar u ocultar las juntas de las líneas múltiples. Las juntas son líneas que aparecen en cada vértice. Existen diferentes tipos de terminaciones que se le pueden asignar a la línea múltiple, por ejemplo, líneas o arcos interiores o exteriores.

3 EJEMPLO DE LÍNEA MÚLTIPLE
Cinco elementos Diez elementos extremos Tres elementos

4 Justificar eScala Estilos Comando: _mline
Parámetros actuales: Justificar = Máx, Escala = 20.00, Estilo = STANDARD Precise punto inicial o [Justificar/eScala/Estilo]: Justificar eScala OPCIONES Estilos

5 ESTILOS DE LÍNEA MÚLTIPLE

6 PROPIEDADES DEL ELEMENTO

7 PROPIEDADES DE LÍNEA MÚLTIPLE

8 EJEMPLO No. 1 El trazado se realizará en sentido horario, con justificación Máxima y a escala natural

9 PREPARACIÓN DE LA PANTALLA:
Se deben establecer límites de acuerdo a las dimensiones del dibujo. Formato/Limites del dibujo. Esquina inferior izquierda: 0,0 Esquina superior derecha: 6000, 5000 Ajustar la malla de puntos a las dimensiones de los nuevos límites. Herramientas / Parámetros / Resolución y rejilla Colocar la rejilla en un valor entre 100 y 200 3. Traer los límites a la pantalla: Zoom / Todo

10 EJEMPLO No. 1 SOLUCIÓN: 4 5 3 1 6 2 Comando: _mline
Parámetros actuales: Justificar = Máx, Escala = 20.00, Estilo = STANDARD Precise punto inicial o [Justificar/eScala/Estilo]: S Indique escala lineam: 200 Precise punto inicial: Punto 1 Precise el punto siguiente: Punto 2 Precise el punto siguiente: Punto 3 Precise el punto siguiente: Punto 4 Precise el punto siguiente: Punto 5 Precise el punto siguiente: Punto

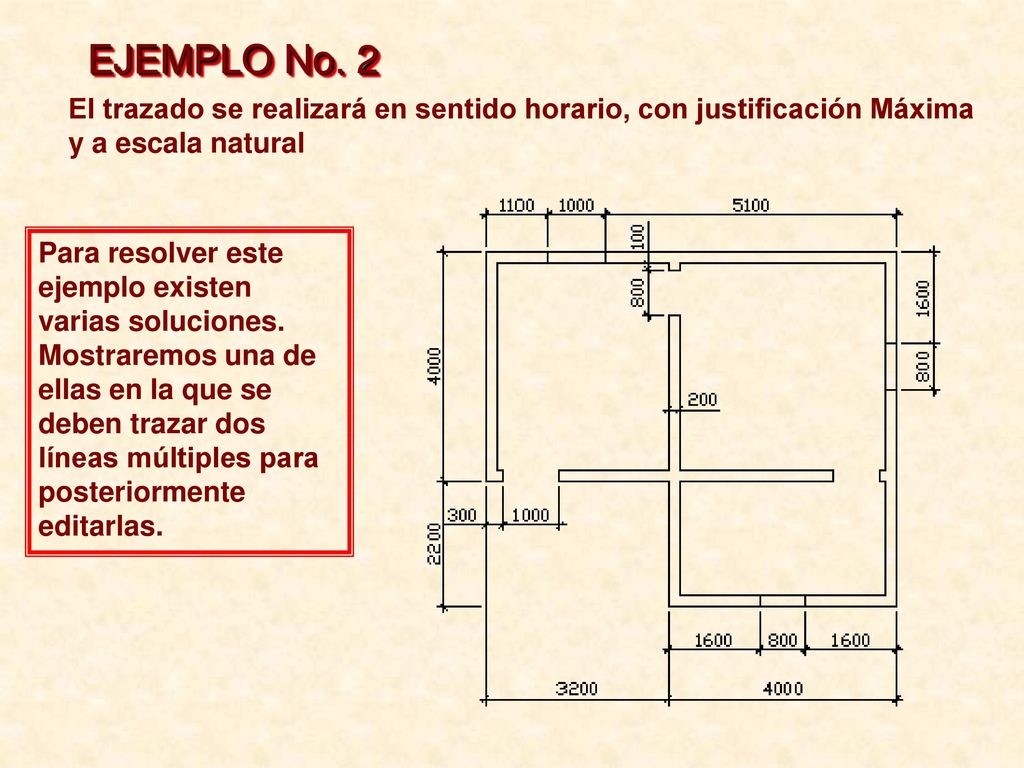

11 EJEMPLO No. 2 El trazado se realizará en sentido horario, con justificación Máxima y a escala natural Para resolver este ejemplo existen varias soluciones. Mostraremos una de ellas en la que se deben trazar dos líneas múltiples para posteriormente editarlas.

12 PREPARACIÓN DE LA PANTALLA:
Se deben establecer límites de acuerdo a las dimensiones del dibujo. Formato/Limites del dibujo. Esquina inferior izquierda: 0,0 Esquina superior derecha: 9000, 8000 Ajustar la malla de puntos a las dimensiones de los nuevos límites. Herramientas / Parámetros / Resolución y rejilla Colocar la rejilla en un valor entre 100 y 200 3. Traer los límites a la pantalla: Zoom / Todo

13 EJEMPLO No. 2 SOLUCIÓN: A B 1 2
Crear la línea múltiple A en el sentido horario, semejante al ejemplo anterior. Sin cambiar la justificación crear la línea múltiple B de izquierda a derecha. Comando: líneam Precise punto inicial: Captar Punto 1, desplazarse hacia la derecha con el rastreo y teclear las coordenadas relativas del Punto

14 EDICIÓN DE LÍNEAS MÚLTIPLES :
TE abierta Cortar todo Fusión en CRUZ

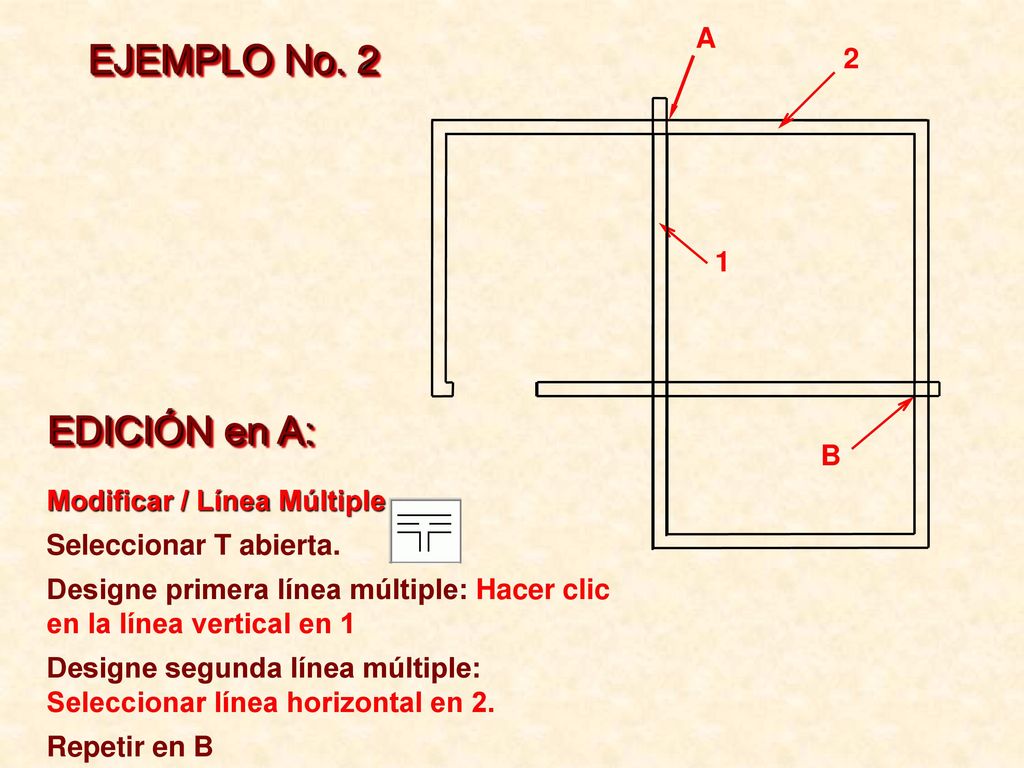

15 EJEMPLO No. 2 EDICIÓN en A: A 2 1 B Modificar / Línea Múltiple
Seleccionar T abierta. Designe primera línea múltiple: Hacer clic en la línea vertical en 1 Designe segunda línea múltiple: Seleccionar línea horizontal en 2. Repetir en B

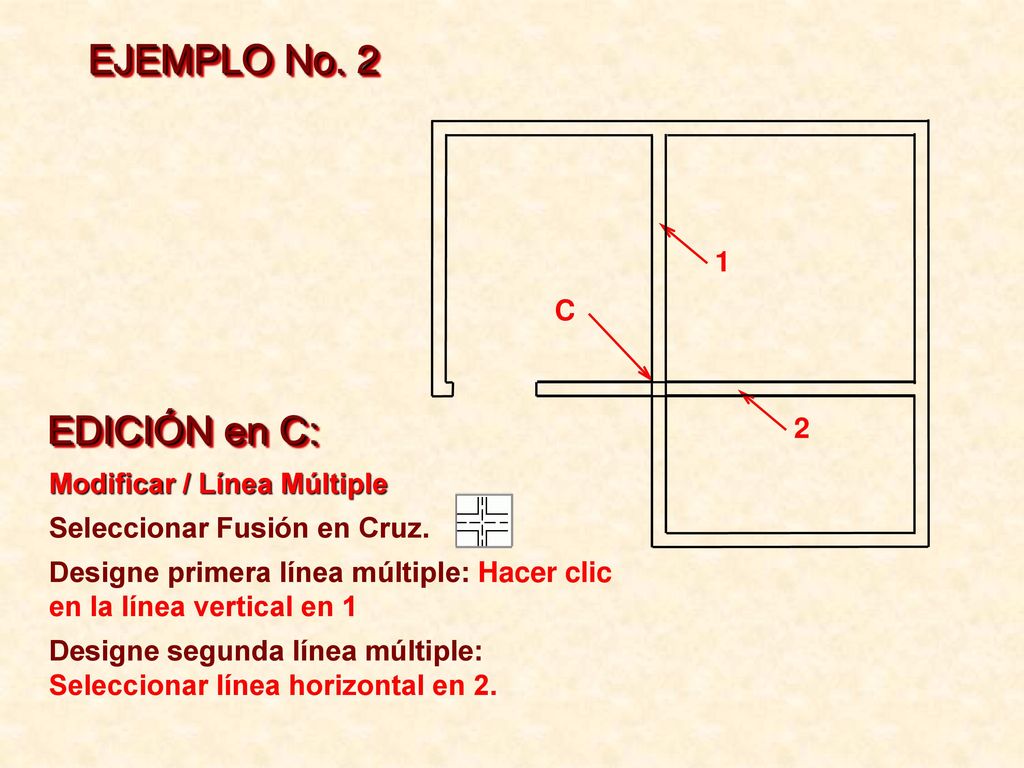

16 EJEMPLO No. 2 EDICIÓN en C: 1 C 2 Modificar / Línea Múltiple
Seleccionar Fusión en Cruz. Designe primera línea múltiple: Hacer clic en la línea vertical en 1 Designe segunda línea múltiple: Seleccionar línea horizontal en 2.

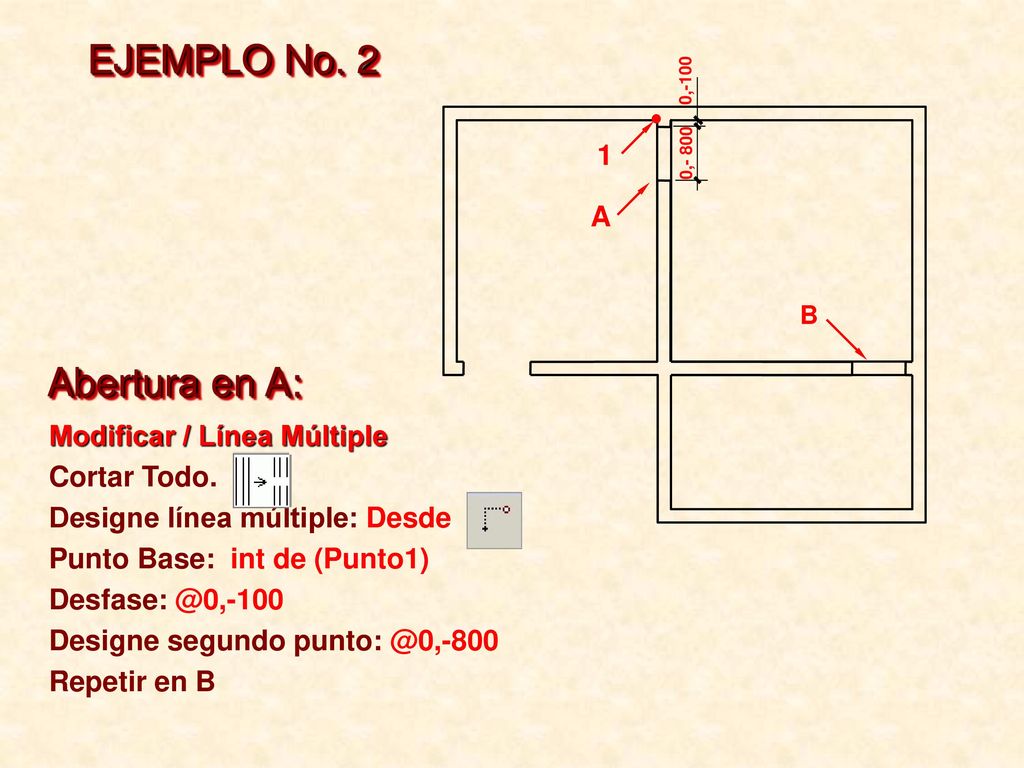

17 EJEMPLO No. 2 Abertura en A: 1 A Modificar / Línea Múltiple
0,-100 0,- 800 1 A B Abertura en A: Modificar / Línea Múltiple Cortar Todo. Designe línea múltiple: Desde Punto Base: int de (Punto1) Designe segundo Repetir en B

18 EJEMPLO No. 3 Datos: Separador central: 5.00m Carriles: 3.5m
Paseos: 2.75m Los datos de este ejemplo se encuentran en el libro Dibujo para Ingenieros Civiles de E. Cañibano. Se dará solución solamente a la intersección a dos niveles y al estilo de la línea múltiple. El resto se soluciona después de editada la intersección, explotando la línea múltiple y utilizando las órdenes y herramientas conocidas.

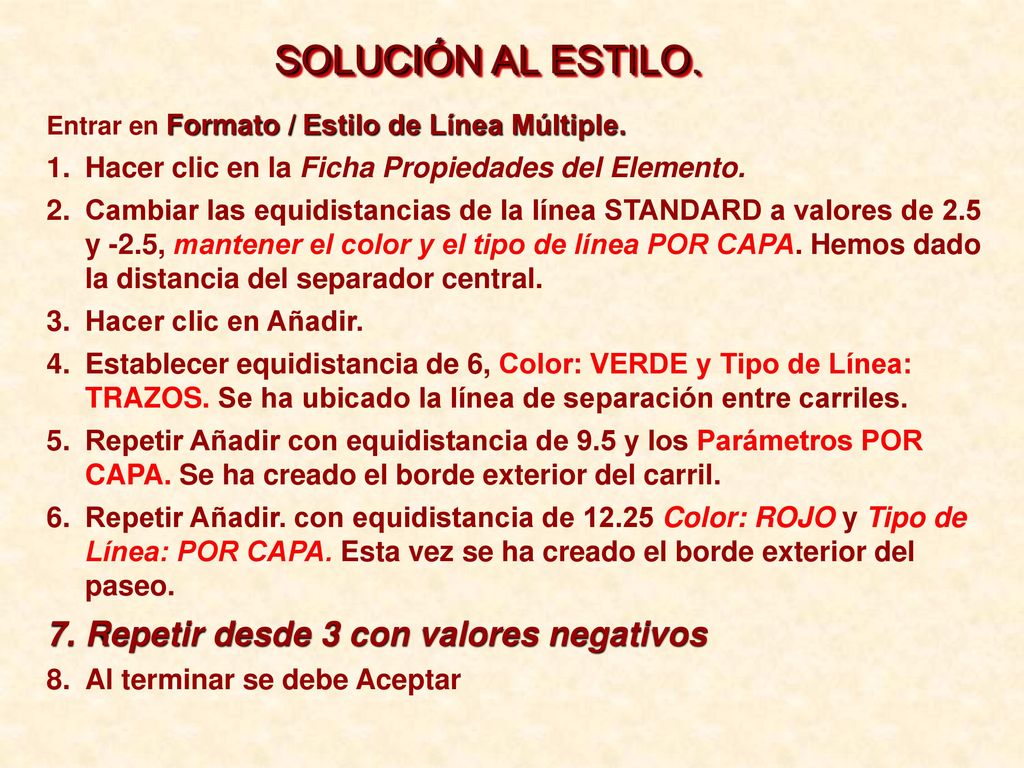

19 SOLUCIÓN AL ESTILO. Repetir desde 3 con valores negativos
Entrar en Formato / Estilo de Línea Múltiple. Hacer clic en la Ficha Propiedades del Elemento. Cambiar las equidistancias de la línea STANDARD a valores de 2.5 y -2.5, mantener el color y el tipo de línea POR CAPA. Hemos dado la distancia del separador central. Hacer clic en Añadir. Establecer equidistancia de 6, Color: VERDE y Tipo de Línea: TRAZOS. Se ha ubicado la línea de separación entre carriles. Repetir Añadir con equidistancia de 9.5 y los Parámetros POR CAPA. Se ha creado el borde exterior del carril. Repetir Añadir. con equidistancia de Color: ROJO y Tipo de Línea: POR CAPA. Esta vez se ha creado el borde exterior del paseo. Repetir desde 3 con valores negativos Al terminar se debe Aceptar

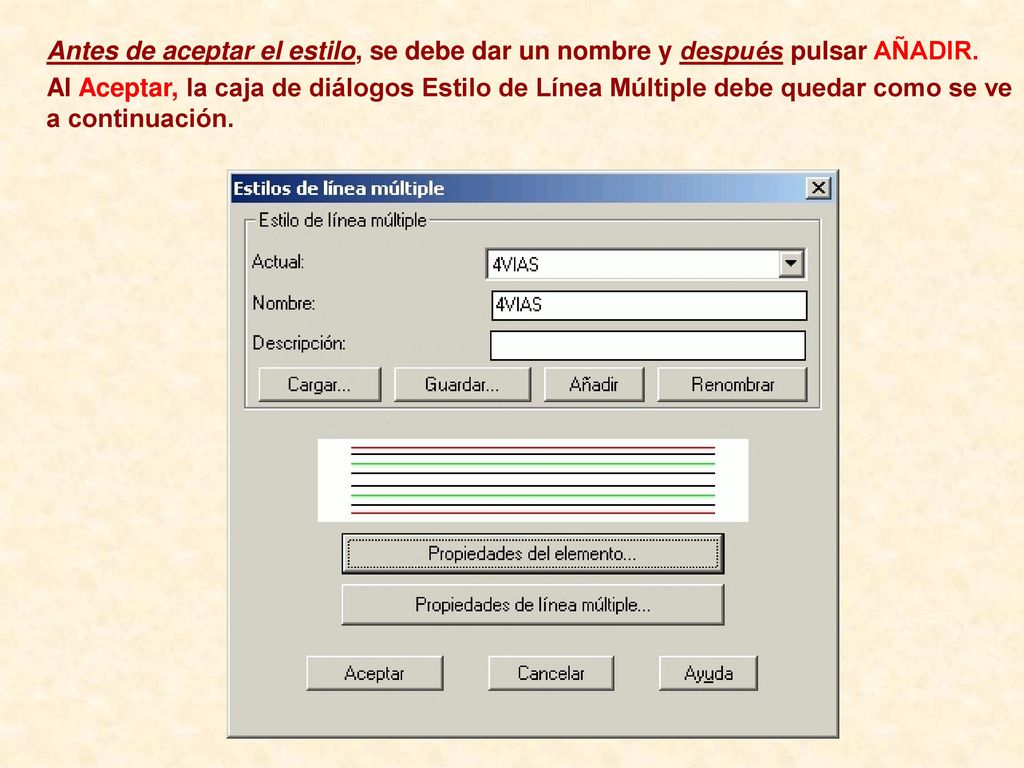

20 Antes de aceptar el estilo, se debe dar un nombre y después pulsar AÑADIR.
Al Aceptar, la caja de diálogos Estilo de Línea Múltiple debe quedar como se ve a continuación.

21 TRAZADO Y EDICIÓN. CAPA OPCIONES eScala
Se debe crear una capa donde anidar la multilínea y otorgarle un nombre relacionado, por ejemplo, 4VIAS CON SEPARADOR. El COLOR será el que se seleccione para los bordes de los carriles, por ejemplo, el 42 y el Tipo de Línea: Continuo. OPCIONES La justificación debe ser centrada por estar trabajando con un vial cuyas dimensiones se establecen por la rasante. Se seleccionará la escala de acuerdo a las unidades de trabajo: metros =1 centímetroS =100 milímetros =1000 eScala

22 TRAZADO Y EDICIÓN. Después de calcular las longitudes aproximadas de los tramos horizontal y vertical, proceder a dibujar dos líneas múltiples que se corten. 1 EDICIÓN: Modificar / Línea Múltiple Seleccionar Cruz Cerrada. Designe primera línea múltiple: Hacer clic en la línea horizontal en 1 Designe segunda línea múltiple: Seleccionar línea vertical en 2. 2

23 JUSTIFICACIÓN. Justificación: Máxima Cotas: Exteriores
Sentido del trazado: Horario Justificación: Mínima Cotas: Interiores Sentido del trazado: Horario

24 Autor: MSc. Isabel Domínguez Moll
Dpto. Gráfica de Ingeniería Fecha de creación: Febrero / 2004
