1 MSc. Isabel Domínguez Moll

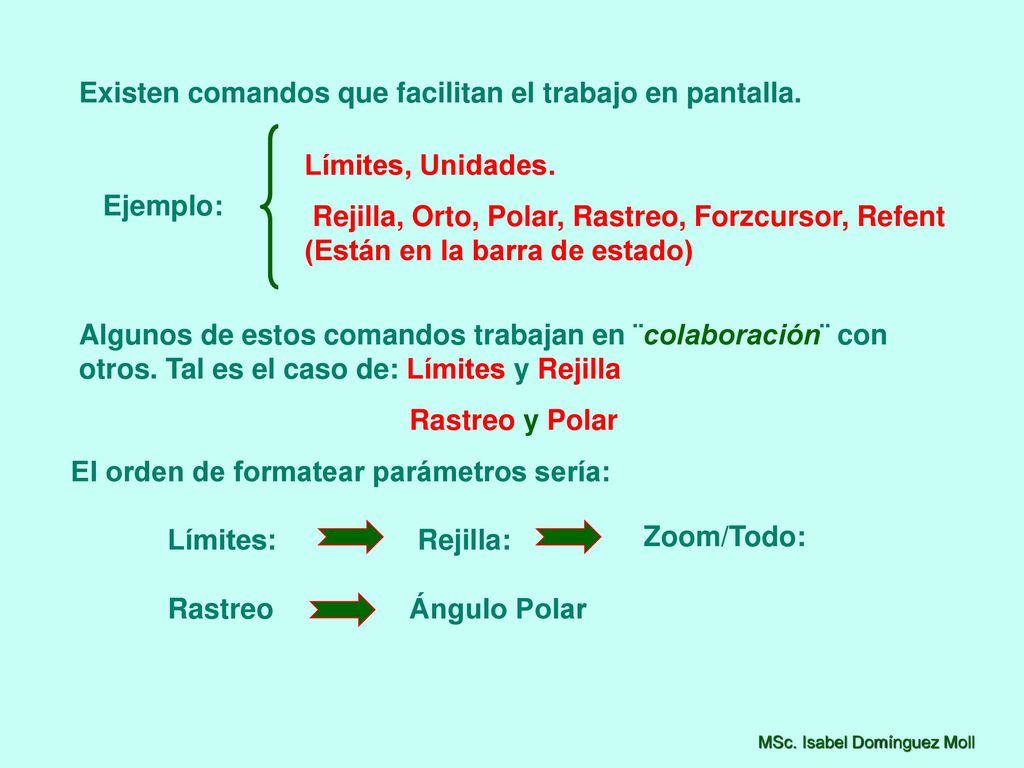

Existen comandos que facilitan el trabajo en pantalla. Límites, Unidades. Rejilla, Orto, Polar, Rastreo, Forzcursor, Refent (Están en la barra de estado) Ejemplo: Algunos de estos comandos trabajan en ¨colaboración¨ con otros. Tal es el caso de: Límites y Rejilla Rastreo y Polar El orden de formatear parámetros sería: Límites: Rejilla: Zoom/Todo: Rastreo Ángulo Polar MSc. Isabel Domínguez Moll

2 UNIDADES Y FOORZCURSOR
LÍMITES Y REJILLA RASTREO POLAR UNIDADES Y FOORZCURSOR MSc. Isabel Domínguez Moll

3 MSc. Isabel Domínguez Moll
Límites (Limits) Establece los límites de pantalla. Se deben declarar al comenzar un nuevo dibujo. No son obligatorios, pero sí convenientes. Menú Formato: Límites del dibujo Comando: '_limits Redefina límites de Espacio modelo: Línea de comando: Limites Comando: Limites Precise esquina inferior izquierda o [ACT/DES] <0,0>: Enter Precise esquina superior <420,297>:Teclear par deseado o Enter para 420,297 Las dimensiones de los límites estarán en dependencia de la extensión del trabajo. Ej: Para una planta arquitectónica de 15m x 20m le adjudicaríamos, a la esquina superior, el par 15500,20500 adjudicándole un mm a cada unidad de pantalla 15500,20500 420,297 0,0 Limites MSc. Isabel Domínguez Moll

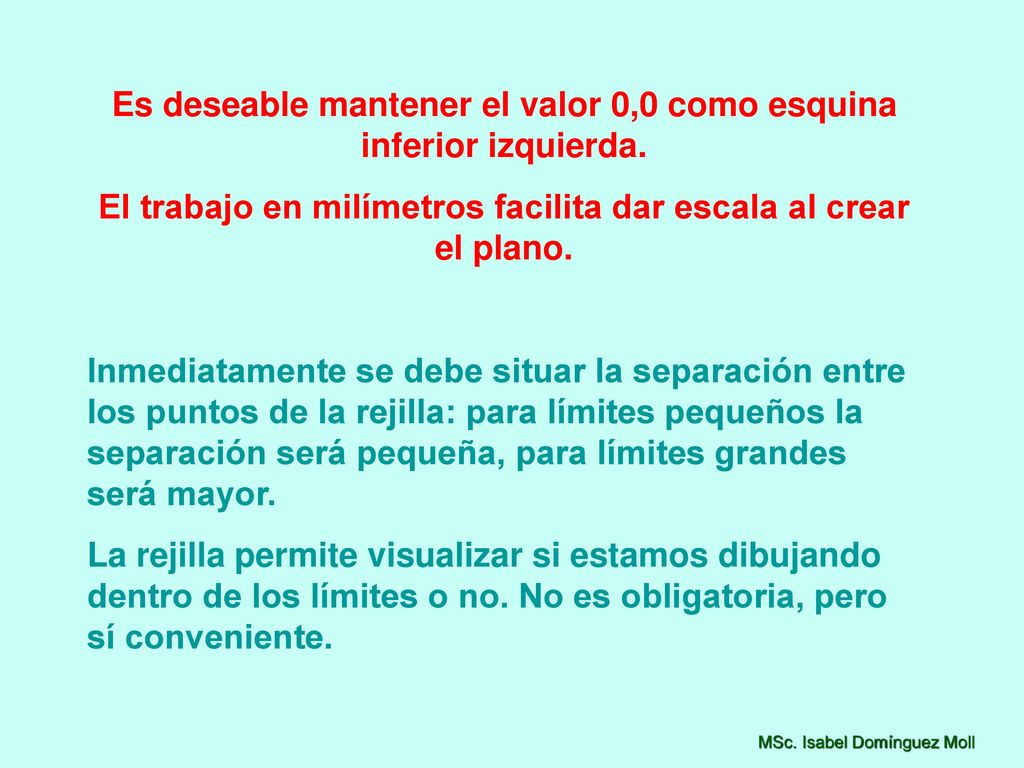

4 Es deseable mantener el valor 0,0 como esquina inferior izquierda.
El trabajo en milímetros facilita dar escala al crear el plano. Inmediatamente se debe situar la separación entre los puntos de la rejilla: para límites pequeños la separación será pequeña, para límites grandes será mayor. La rejilla permite visualizar si estamos dibujando dentro de los límites o no. No es obligatoria, pero sí conveniente. MSc. Isabel Domínguez Moll

5 MSc. Isabel Domínguez Moll
Rejilla (Grid) Menú Herramientas: Parámetros de dibujo/Resolución y Rejilla Barra de Estado: Click derecho sobre REJILLA (Parámetros/Resolución y Rejilla) Hasta límites de 1500 la separación de 10 es visible. Para límites de 5000 la rejilla puede situarse a 100. La separación de la rejilla depende de la dimensión de los límites MSc. Isabel Domínguez Moll

6 Al terminar se debe invocar Zoom/Todo
(Extiende los límites por toda la pantalla, la rejilla permite apreciar este efecto) Línea de comando Comando: zoom Precise esquina de ventana, indique un factor de escala (nX o nXP), o [Todo/Centro/Dinámico/Extensión/Previo/Factor/Ventana] <tiempo real>:T Regenerando modelo. Barra de Herramientas Zoom/Todo MSc. Isabel Domínguez Moll

7 MSc. Isabel Domínguez Moll
RASTREO (Track) Forma de localizar un punto en relación a otros puntos del dibujo. Trabaja en colaboración con Orto o Polar. Al invocar un comando de dibujo y tener activado el rastreo aparecerá una línea elástica orientada según el ángulo declarado. Ortogonal cuando el Modo Orto está activado o con ángulo de 90o declarado. Polar cuando el Modo Polar está activado y el ángulo deseado declarado. La línea elástica puede ser: Con Click sobre Orto o Polar (en la Barra de Estado) se activa el modo polar u ortogonal MSc. Isabel Domínguez Moll

8 MSc. Isabel Domínguez Moll
Para preparar el Rastreo a nuestra conveniencia debemos acudir a la caja de diálogos Parámetros de Dibujo: Menú Herramientas: Parámetros de dibujo/Rastreo Polar Barra de Estado: Click derecho sobre Rastreo (Parámetros/Rastreo Polar) MSc. Isabel Domínguez Moll

9 MSc. Isabel Domínguez Moll
Parámetros de Dibujo/Rastreo Polar Incremento de Angulo 30 Se adicionan ángulos al preestablecido. Pueden ser suprimidos MSc. Isabel Domínguez Moll

10 MSc. Isabel Domínguez Moll
Unidades (Units) Permite establecer el tipo de unidades y la precisión con que las cotas y valores numéricos serán publicados en pantalla. No tiene nada que ver con la medición que AutoCad establece para su trabajo. AutoCad trabaja en unidades de pantalla y usted le adjudica como convenio personal (a la unidad de pantalla) el tipo de unidad que desee. Si usted desea trabajar en milímetros la unidad de pantalla para usted será en mm, si desea pulgadas, la unidad de pantalla será pulgada. Pero AutoCad trabaja en unidades de pantalla. MSc. Isabel Domínguez Moll

11 MSc. Isabel Domínguez Moll
Unidades (Units) Menú Formato: Unidades Tipo de ángulo Tipo de unidades Precisión (ceros después del punto) MSc. Isabel Domínguez Moll

12 MSc. Isabel Domínguez Moll
Foorzcursor (Snap) Permite establecer el salto del cursor. Trabaja en colaboración con la rejilla. Puede o no estar activada Menú Herramientas: Parámetros de dibujo/Resolución y Rejilla Barra de Estado: Click derecho sobre FOORZC (Parámetros/Resolución y Rejilla) Permite establecer el salto del cursor por la rejilla o valores múltiplos o submúltiplos de la misma. MSc. Isabel Domínguez Moll
