1 CÍRCULO ARCO MSc. Isabel Dominguez Moll

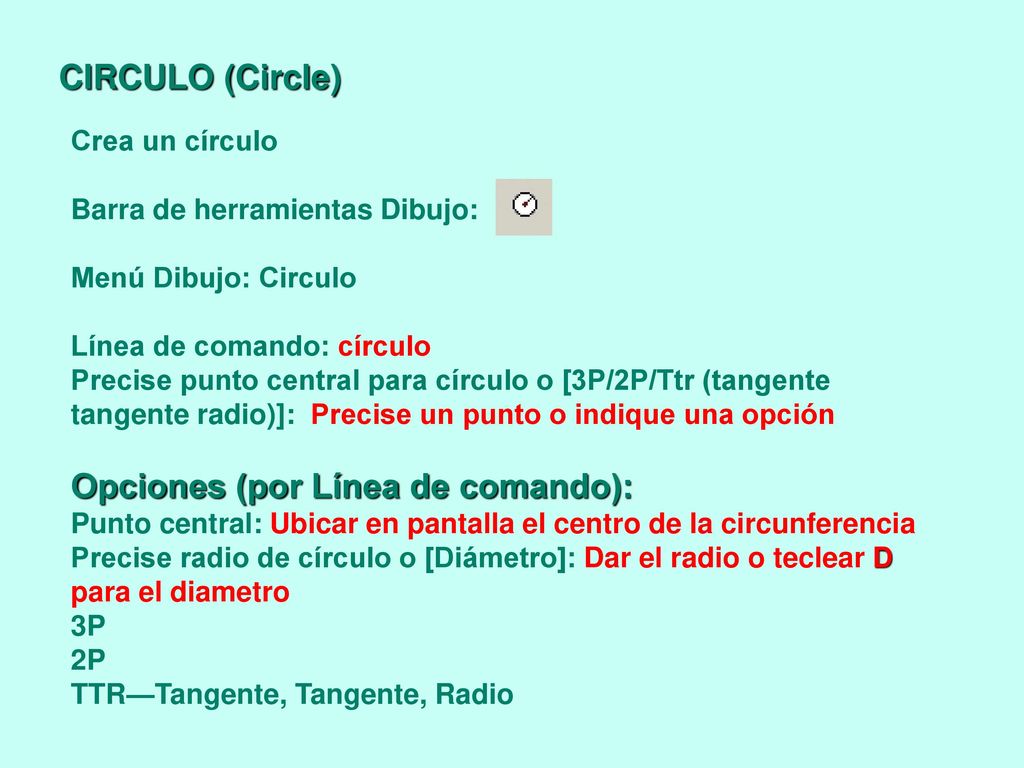

2 Opciones (por Línea de comando):
CIRCULO (Circle) Crea un círculo Barra de herramientas Dibujo: Menú Dibujo: Circulo Línea de comando: círculo Precise punto central para círculo o [3P/2P/Ttr (tangente tangente radio)]: Precise un punto o indique una opción Opciones (por Línea de comando): Punto central: Ubicar en pantalla el centro de la circunferencia Precise radio de círculo o [Diámetro]: Dar el radio o teclear D para el diametro 3P 2P TTR—Tangente, Tangente, Radio

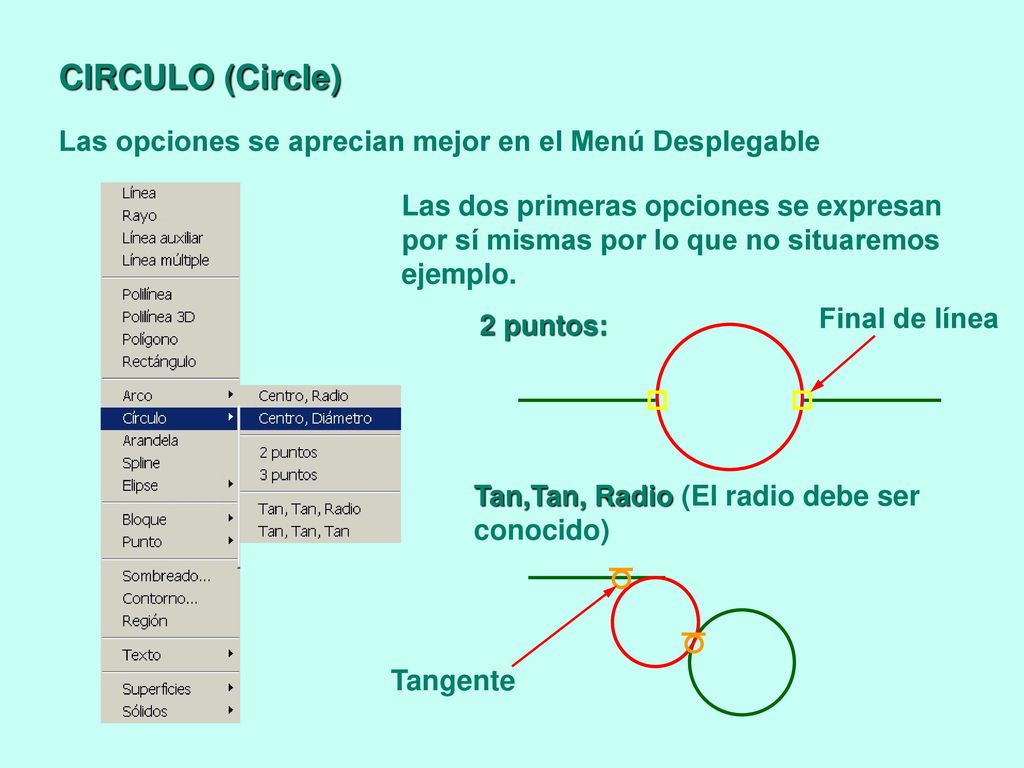

3 CIRCULO (Circle) Las opciones se aprecian mejor en el Menú Desplegable
Las dos primeras opciones se expresan por sí mismas por lo que no situaremos ejemplo. 2 puntos: Final de línea Tan,Tan, Radio (El radio debe ser conocido) Tangente

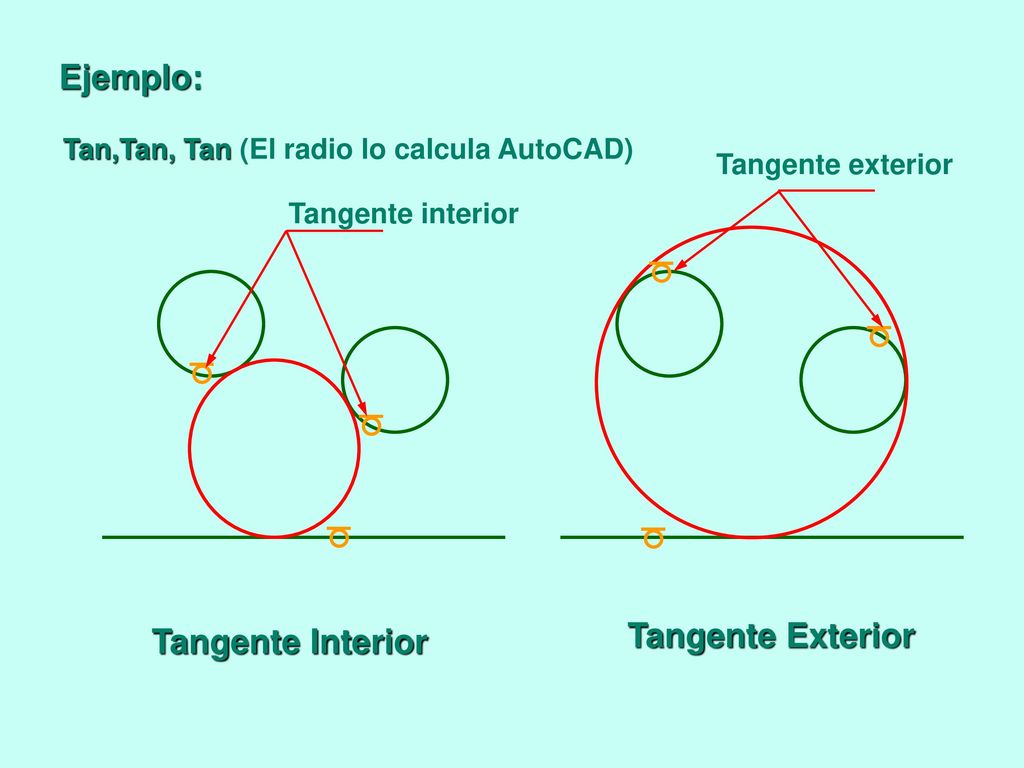

4 Ejemplo: Tangente Exterior Tangente Interior
Tan,Tan, Tan (El radio lo calcula AutoCAD) Tangente exterior Tangente interior Tangente Exterior Tangente Interior

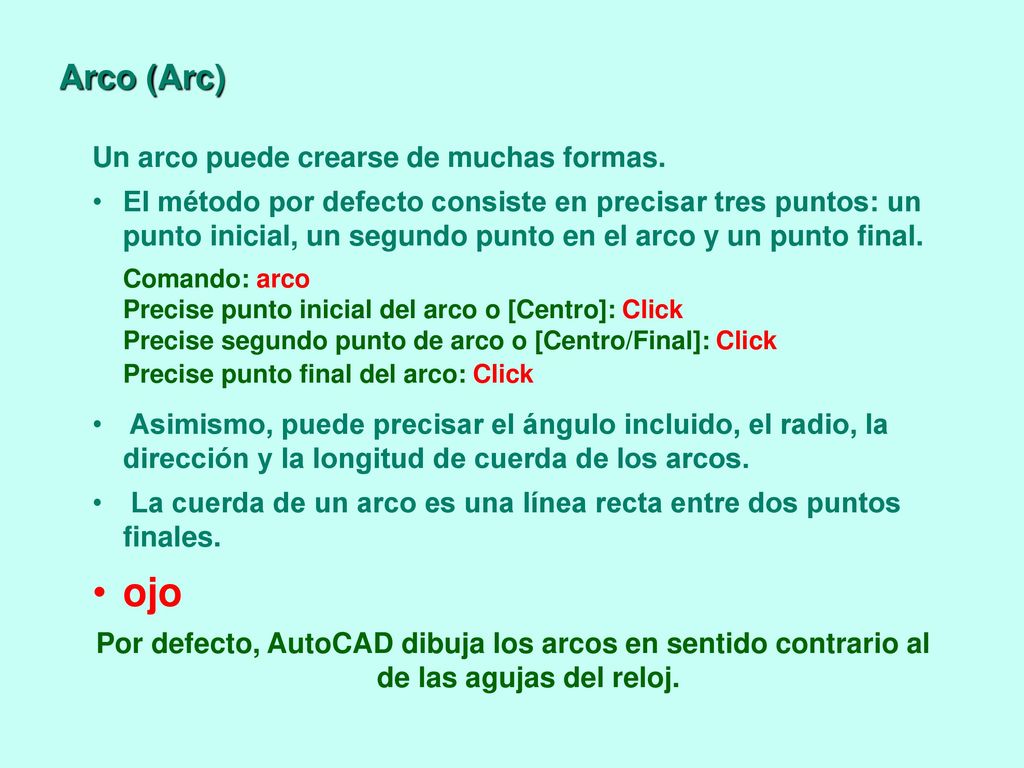

5 ojo Arco (Arc) Un arco puede crearse de muchas formas.
El método por defecto consiste en precisar tres puntos: un punto inicial, un segundo punto en el arco y un punto final. Comando: arco Precise punto inicial del arco o [Centro]: Click Precise segundo punto de arco o [Centro/Final]: Click Precise punto final del arco: Click Asimismo, puede precisar el ángulo incluido, el radio, la dirección y la longitud de cuerda de los arcos. La cuerda de un arco es una línea recta entre dos puntos finales. ojo Por defecto, AutoCAD dibuja los arcos en sentido contrario al de las agujas del reloj.

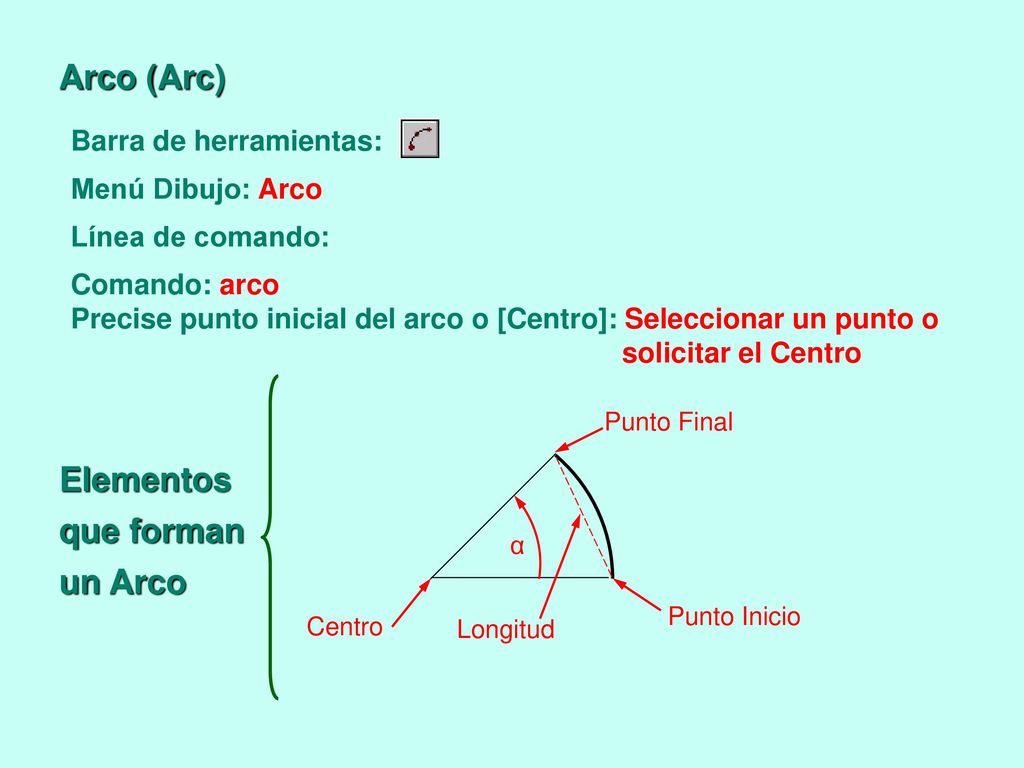

6 Elementos que forman un Arco
Arco (Arc) Barra de herramientas: Menú Dibujo: Arco Línea de comando: Comando: arco Precise punto inicial del arco o [Centro]: Seleccionar un punto o solicitar el Centro Punto Final Elementos que forman un Arco α Longitud Centro Punto Inicio

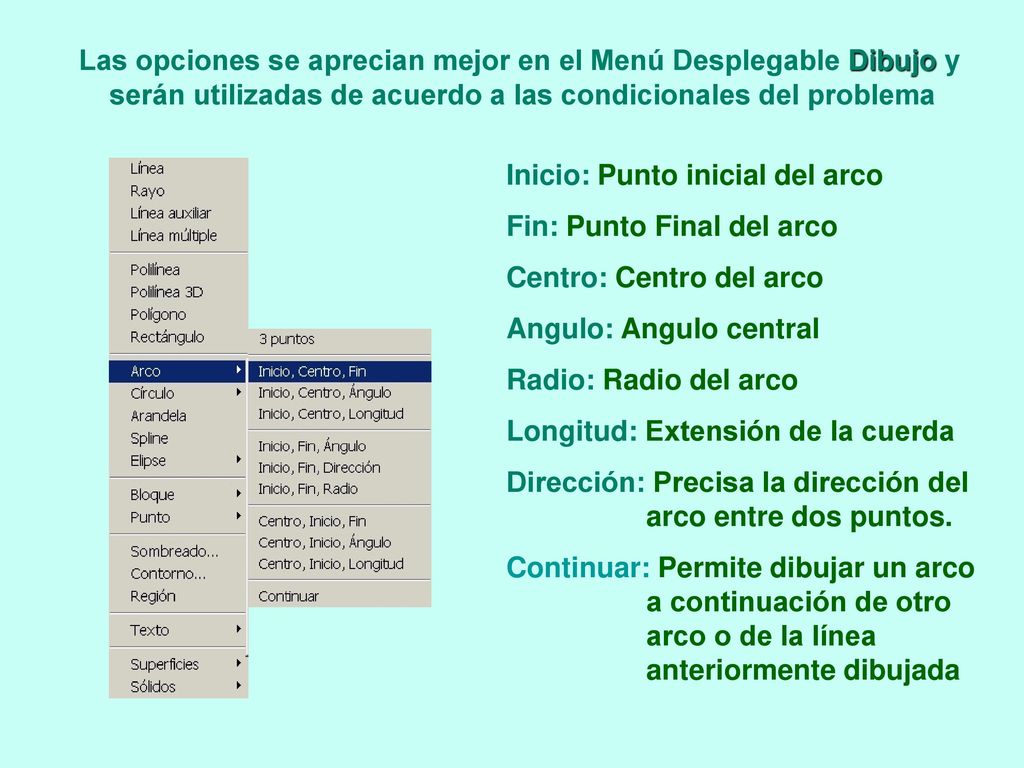

7 Las opciones se aprecian mejor en el Menú Desplegable Dibujo y serán utilizadas de acuerdo a las condicionales del problema Inicio: Punto inicial del arco Fin: Punto Final del arco Centro: Centro del arco Angulo: Angulo central Radio: Radio del arco Longitud: Extensión de la cuerda Dirección: Precisa la dirección del arco entre dos puntos. Continuar: Permite dibujar un arco a continuación de otro arco o de la línea anteriormente dibujada

8 Referencias (asociadas a círculo)
Las referencias asociadas al comando CÍRCULO son: Centro (cen de): Aproximando el cursor al centro del arco o circulo aparece una circunferencia que capta con precisión su centro. Cuadrante (qua de): Aproximando el cursor a uno de los cuartos del círculo aparece un rombo que capta con precisión el lugar donde se intercepta el eje con la circunferencia.

9 Referencias (asociadas a círculo)
Tangente (tan a): Se puede solicitar diferida o directa. Ejemplo Se desea trazar una tangente a los dos círculos. Comando: _line Precise primer punto: _tan a (diferida) Precise punto siguiente o [desHacer]: _tan a (directa) Precise punto siguiente o [desHacer]: Enter
