1 CAPAS MSc. Isabel Domínguez Moll

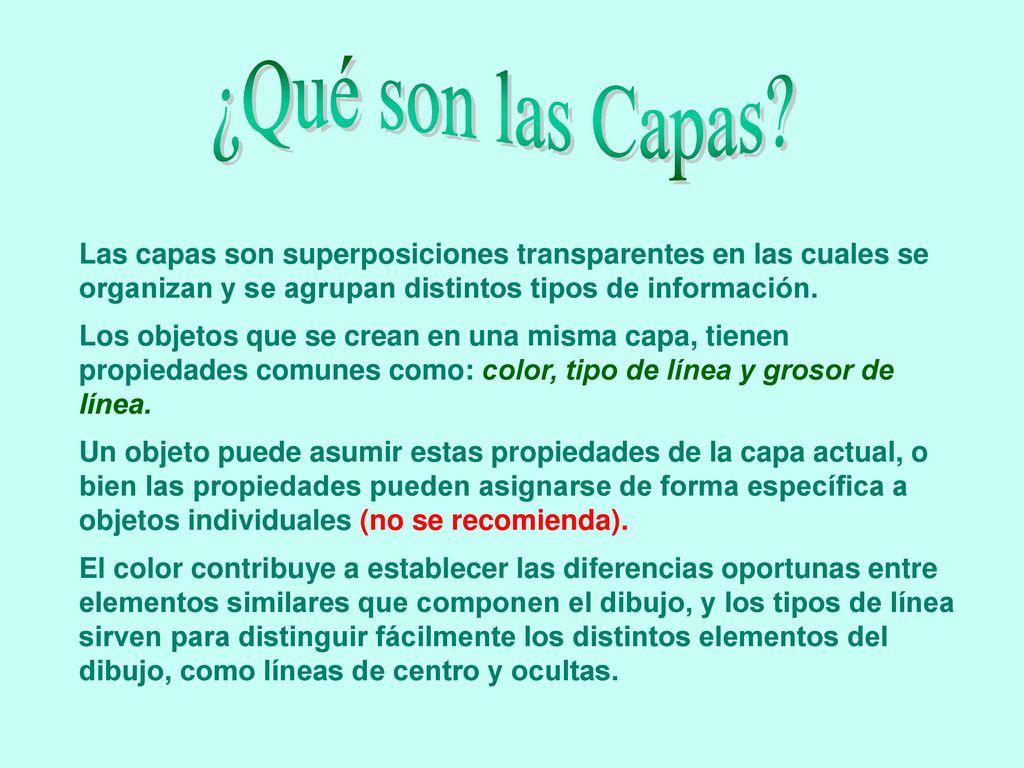

2 ¿Qué son las Capas? Las capas son superposiciones transparentes en las cuales se organizan y se agrupan distintos tipos de información. Los objetos que se crean en una misma capa, tienen propiedades comunes como: color, tipo de línea y grosor de línea. Un objeto puede asumir estas propiedades de la capa actual, o bien las propiedades pueden asignarse de forma específica a objetos individuales (no se recomienda). El color contribuye a establecer las diferencias oportunas entre elementos similares que componen el dibujo, y los tipos de línea sirven para distinguir fácilmente los distintos elementos del dibujo, como líneas de centro y ocultas.

3 Los grosores de línea representan el tamaño o tipo de un objeto por su grosor, lo que mejora la calidad del dibujo y su legibilidad. No trabajaremos con grosores de línea. La organización de los dibujos por capas facilita el manejo de los elementos que los componen.

4 Necesariamente, todos los dibujos se realizan en una capa
Necesariamente, todos los dibujos se realizan en una capa. Puede ser la capa por defecto o una que haya creado el usuario. Cada capa tiene asociado un color, tipo de línea, grosor de línea y estilo de trazado. Además de identificar los distintos objetos con colores, tipos de línea y grosores de línea diferentes, las capas sirven también para organizar dibujos en grupos de objetos. Ej: Las instalaciones de distinto tipo Al crear una capa para líneas de centro debe asignar todas las propiedades necesarias para la representación de esas líneas (color, tipo de línea, grosor de línea) . Ejemplo: Cuando vaya a dibujar una línea de centro, puede cambiar a la capa de líneas de centro y comenzar a dibujar. Mientras se mantenga en esa capa, cada vez que desee dibujar una línea estas se verán en pantalla con las propiedades asignadas a esa capa.

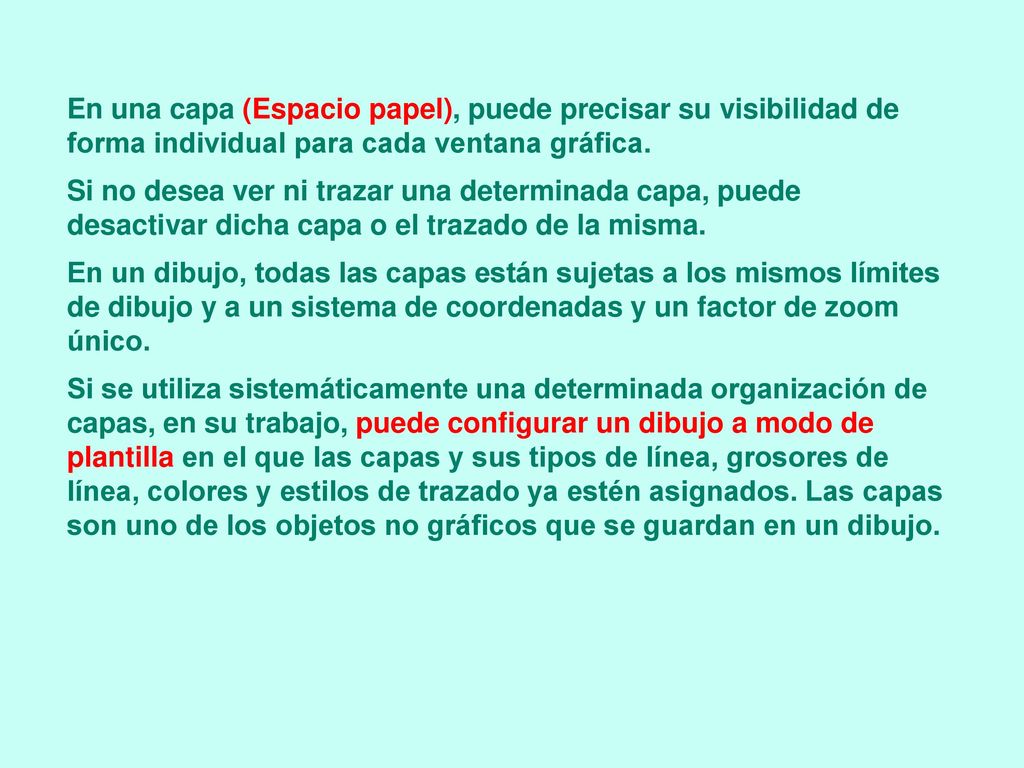

5 En una capa (Espacio papel), puede precisar su visibilidad de forma individual para cada ventana gráfica. Si no desea ver ni trazar una determinada capa, puede desactivar dicha capa o el trazado de la misma. En un dibujo, todas las capas están sujetas a los mismos límites de dibujo y a un sistema de coordenadas y un factor de zoom único. Si se utiliza sistemáticamente una determinada organización de capas, en su trabajo, puede configurar un dibujo a modo de plantilla en el que las capas y sus tipos de línea, grosores de línea, colores y estilos de trazado ya estén asignados. Las capas son uno de los objetos no gráficos que se guardan en un dibujo.

6 CAPA (Layer) Lugar donde AutoCAD aloja las entidades.
Funcionan como transparencias superpuestas. Pueden crearse tantas como se necesiten. El color define el grosor de la línea. Agrupamiento lógico de datos, como transparencias, sobre un dibujo. Puede ver las capas de forma individual o combinarlas con otras. Barra de herramientas: Propiedades de Objetos Menú Formato: Capas Muestra la caja de diálogos Administrador de propiedades de capas

7 Propiedades de Objetos
Fija como actual la capa del objeto designado Lleva a la caja de diálogos Administrador de propiedades de Capas para crear y manipular capas y filtros a las capas Indica el tipo de línea de la capa actual. No se debe cambiar en este lugar Indica el color de la capa actual. No se debe cambiar en este lugar

8 Administrador de Propiedades de Capas
Es la caja de diálogos donde se otorgan las propiedades a la capa Crear nueva Capa

9 Incidencia en Propiedades de Objetos
Cuando se crean las capas, en la Barra de Herramientas Propiedades de Objetos, aparecen todas las capas creadas CLICK

10 Opciones de manipulación de Capas
Activar o desactivar una capa Inutilizar o reutilizar en todas las ventanas Color de la capa Bloquear o desbloquear una capa Permitir o impedir la impresión de una capa

11 UTILIDAD Sobre un mismo ¨dibujo base¨ se crean varias soluciones.
Ejemplo: Se crea una planta arquitectónica en una capa. Se dibuja en otra capa el mobiliario, en otra capa las instalaciones sanitarias, en otra las instalaciones hidráulicas, etc. Posteriormente las capas se activan o desactivan de acuerdo a la necesidad visual de trabajo.
