1 ESTILO DE COTA

2 Aparecerá este cuadro de dialogo
NOMBRE DE CURSO CONFIGURACION DE MODELO DE ACOTAR, LAS POLIGONALES (ANGULOS) 1.- En L:C: escribir : DIMSTYLE/ enter Aparecerá este cuadro de dialogo Hacer click en modify Dibujo y Diseño CAD CARRERAS UNIVERSITARIAS

3

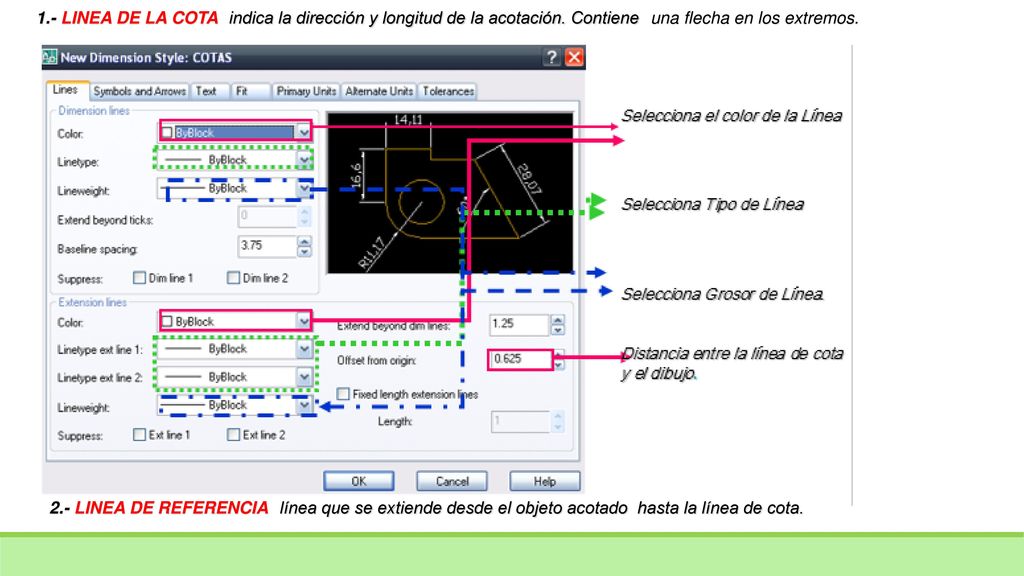

4 1. - LINEA DE LA COTA indica la dirección y longitud de la acotación
1.- LINEA DE LA COTA indica la dirección y longitud de la acotación. Contiene una flecha en los extremos. 2.- LINEA DE REFERENCIA línea que se extiende desde el objeto acotado hasta la línea de cota.

5

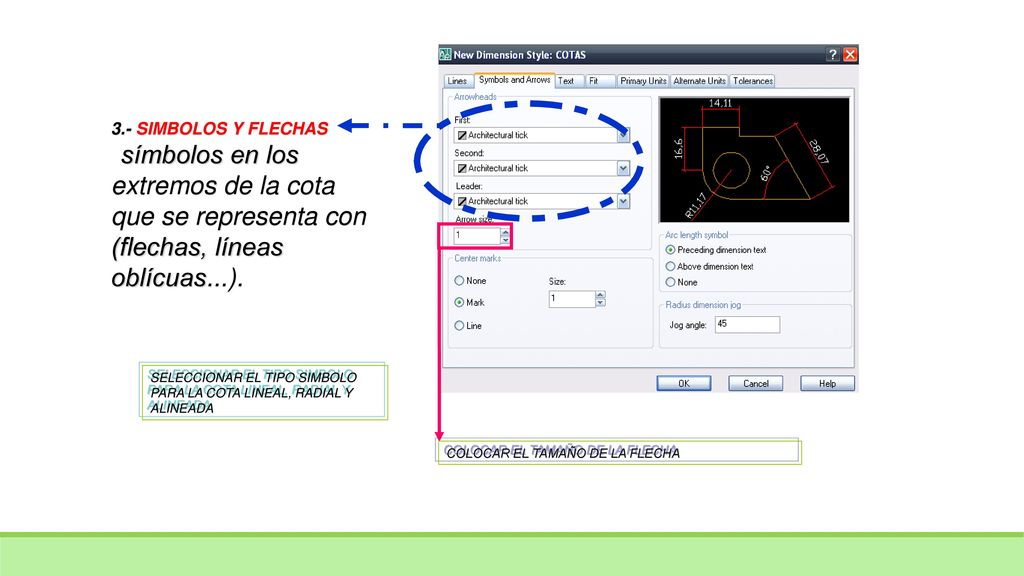

6 3.- SIMBOLOS Y FLECHAS símbolos en los extremos de la cota que se representa con (flechas, líneas oblícuas...). SELECCIONAR EL TIPO SIMBOLO PARA LA COTA LINEAL, RADIAL Y ALINEADA COLOCAR EL TAMAÑO DE LA FLECHA

7

8 Selecciona el tipo de Texto
Selecciona la posición del texto en la cota en vertical y horizontal; Centrado/Arriba/abajo/Etc.

9

10 Selecciona el tipo separador de decimal. Coma Espacio Punto

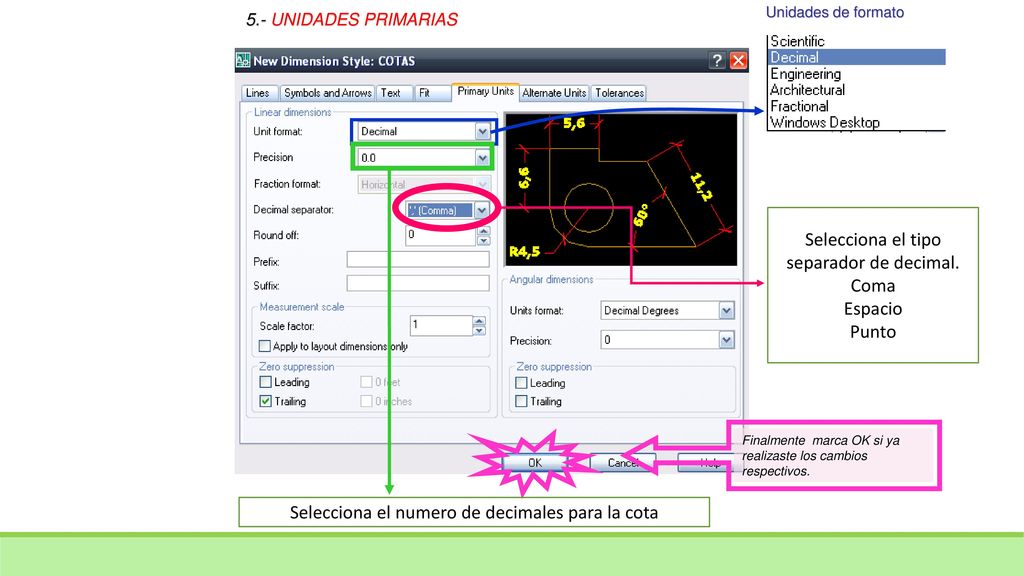

Unidades de formato 5.- UNIDADES PRIMARIAS Selecciona el tipo separador de decimal. Coma Espacio Punto Finalmente marca OK si ya realizaste los cambios respectivos. Selecciona el numero de decimales para la cota

11 Configurar la pestaña Primary Units:
NOMBRE DE CURSO Aparecerá este cuadro de dialogo Configurar la pestaña Primary Units: Dibujo y Diseño CAD CARRERAS UNIVERSITARIAS

12 ADMINSTRADOR DE ESTILOS DE COTAS
En esta ventana aparece los estilos de cotas creados y la ventana de la derecha la vista previa del tipo de cota seleccionado. Nota: En caso de querer modificar algún estilo de cota ya creado; marcamos la pestaña de modificar y podemos realizar cualquier cambio a la cota. Finalmente marca CERRAR para empezar a acotar el dibujo.

13 COMANDO ESTILOS Con esta ventana el usuario puede visualizar el estilo de cota y texto que tiene activado y con la pestaña de la derecha de cada estilo puede observar los diferentes estilos de texto y cota creados.

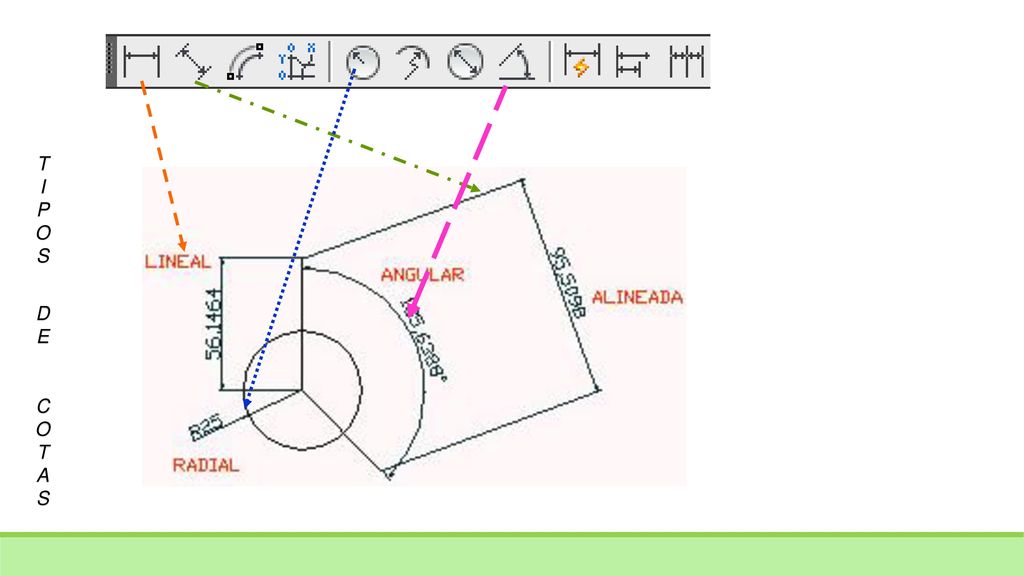

14 T I P O S D E C O T A S

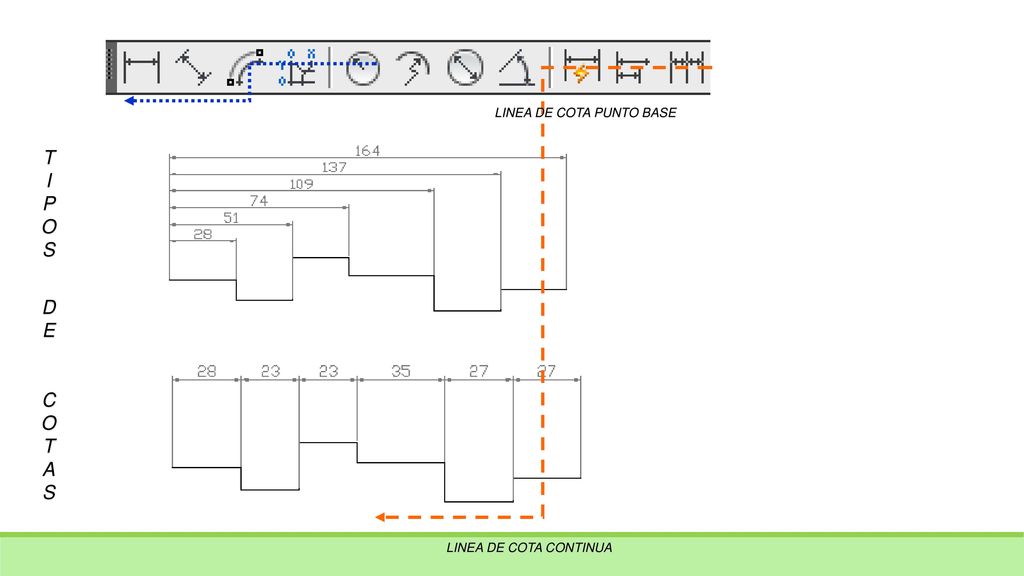

15 T I P O S D E C O T A S LINEA DE COTA PUNTO BASE
LINEA DE COTA CONTINUA

16 Aparecerá este cuadro de dialogo
