DIMENSIONADO EN AutoCAD 2000

Presentación del tema: "DIMENSIONADO EN AutoCAD 2000"— Transcripción de la presentación:

1 DIMENSIONADO EN AutoCAD 2000
Formato Lineal Angular Diámetros Arcos Directriz Estilos de cota

2 Elementos del acotado

3 FORMATO PARA DIMENSIONAR
El comando que nos permite acotar un dibujo es el comando DIM, que al ser invocado constituye un nuevo modo de trabajo. Cuando este comando es invocado a través del teclado aparecerá un nuevo prompt que será el propio del DIM (Acotar) y sólo podremos retornar al Comando: con la tecla Esc o con la tecla X. Si el comando es invocado desde el menú de cascada sólo podremos hacer una cota a la vez viéndonos en la necesidad de entrar constantemente a este menú. Con los botones ocurre lo mismo que desde el menú de cascada pero es más rápido que el anterior.

4 FORMATO PARA DIMENSIONAR
Antes de comenzar a acotar se debe crear una capa para anidar en ella las cotas. Es importante trabajar con los modos de referencia, pues sólo así se logra la precisión requerida al acotar. Las variables de acotado permiten dar al acotado el aspecto necesario en cada tipo de dibujo, de acuerdo a como estén activadas. Se deben crear estilos de cota que activen las variables de acotado que van a ser utilizadas en cada tipo de cota (lineal, angular, círculos, radios, etc.) teniendo cuidado de dibujar la mayor cantidad de cotas con el mismo estilo de una vez. Ejemplo: Se deben dibujar las cotas lineales primero, los radios y circunferencias después y a continuación los ángulos.

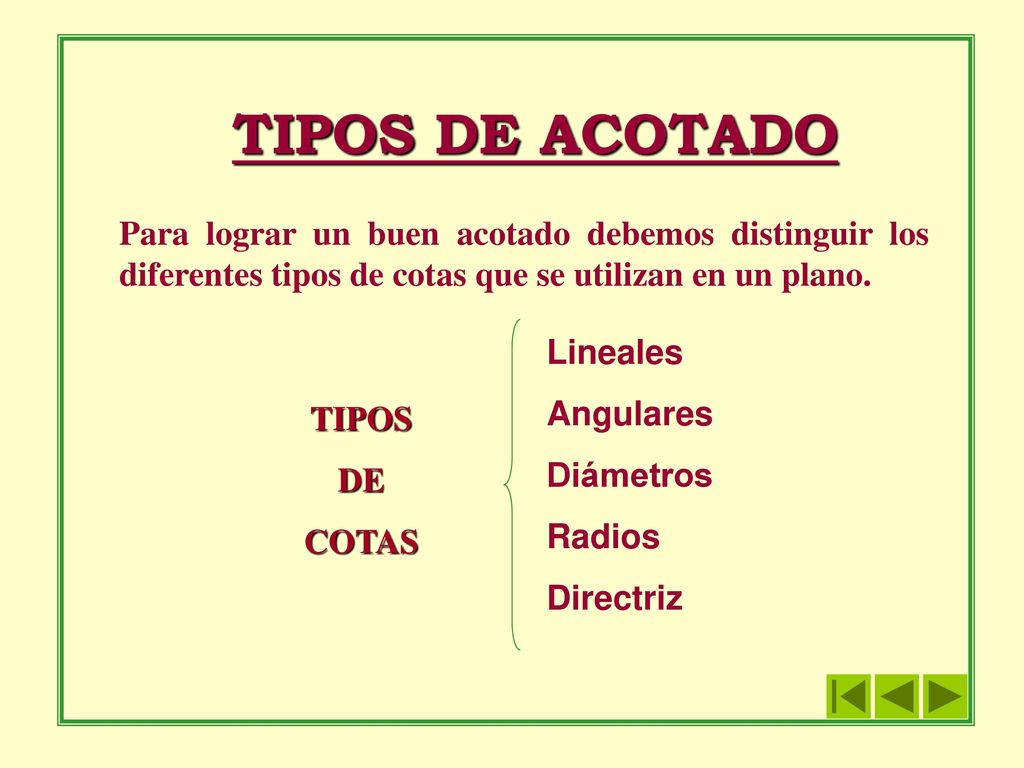

5 TIPOS DE ACOTADO Para lograr un buen acotado debemos distinguir los diferentes tipos de cotas que se utilizan en un plano. Lineales Angulares Diámetros Radios Directriz TIPOS DE COTAS

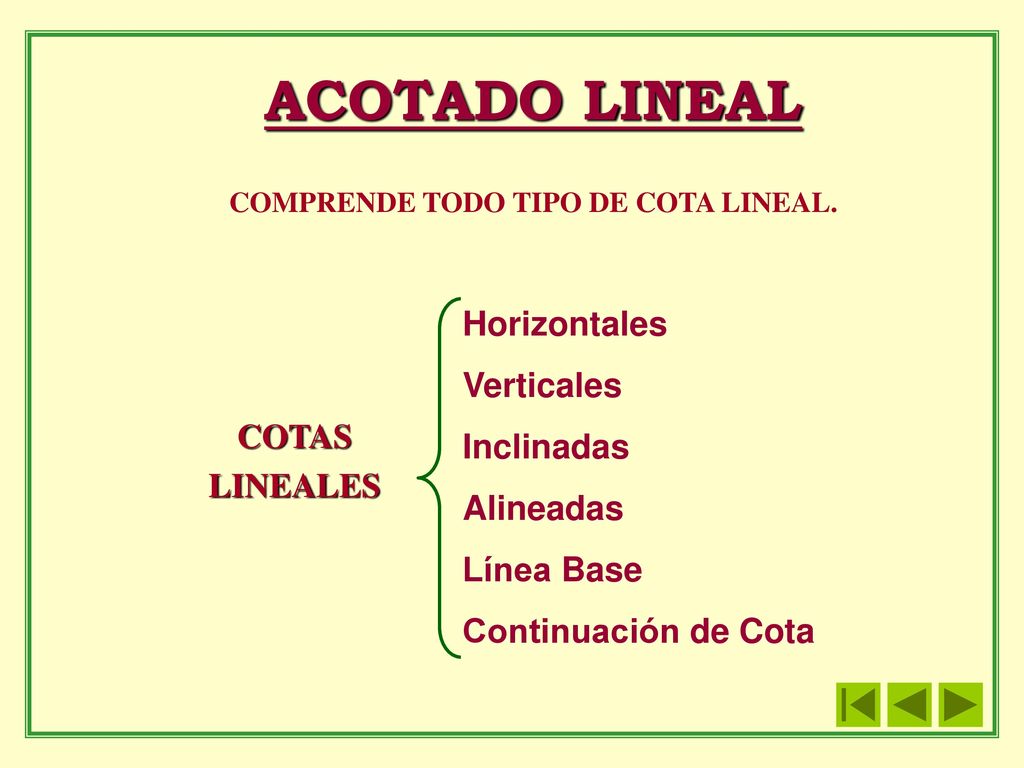

6 COMPRENDE TODO TIPO DE COTA LINEAL.
ACOTADO LINEAL COMPRENDE TODO TIPO DE COTA LINEAL. Horizontales Verticales Inclinadas Alineadas Línea Base Continuación de Cota COTAS LINEALES

7 ACOTADO LINEAL HORizontal BASeline ALIgned VERtical CONtinue 140 65 30
20 ALIgned CONtinue 50 45

8 SINTAXIS DEL ACOTADO LINEAL
La sintaxis para el acotado lineal es casi igual en todos los casos. Si invocamos el comando DIM desde el teclado se debe solicitar el tipo de acotado lineal necesario: HORizontal, VERtical, ALIgne, ROTate, CONtinue o BASeline. Inicialmente AutoCad pide el origen de la primera línea de extensión (o dar ENTER para seleccionar una línea del dibujo que se desee acotar). A continuación el origen de la segunda línea de extensión. Después se solicita la posición de la línea de dimensión como opción implícita (o se da la posibilidad de hacer una cota rotada, o de cambiar el texto). Y por último se ofrece un valor calculado por el programa al crear la cota con la posibilidad de ser cambiado por el usuario.

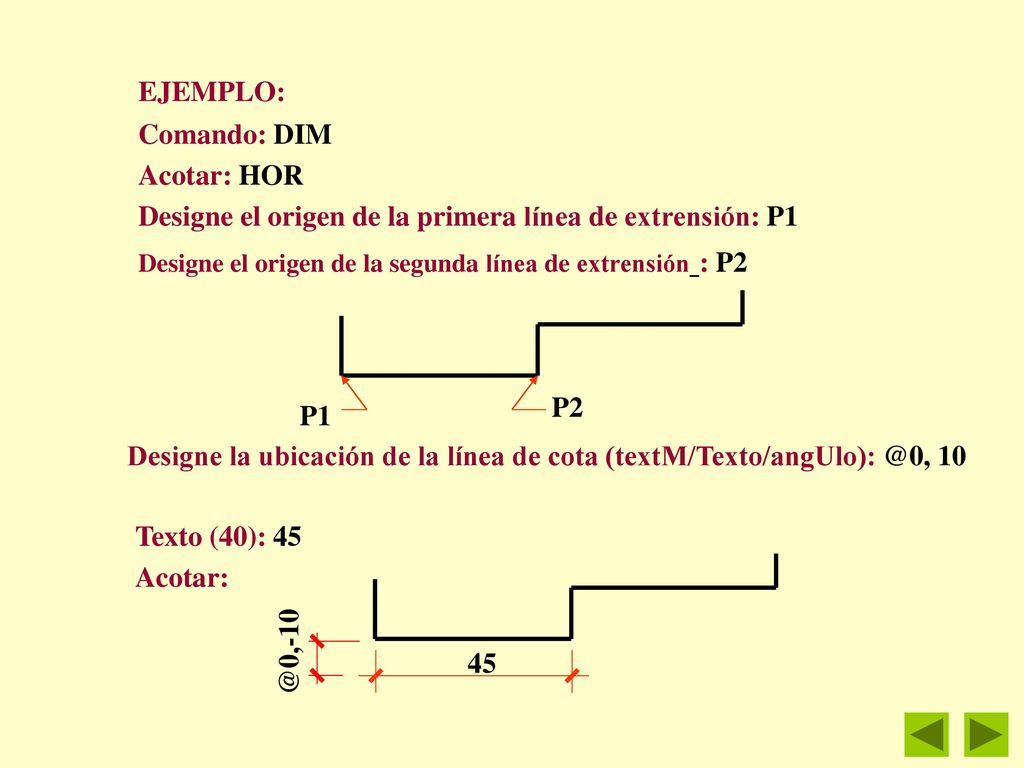

9 Designe el origen de la primera línea de extrensión: P1
EJEMPLO: Comando: DIM Acotar: HOR Designe el origen de la primera línea de extrensión: P1 Designe el origen de la segunda línea de extrensión : P2 P1 P2 Designe la ubicación de la línea de cota 10 Texto (40): 45 Acotar: @0,-10 45

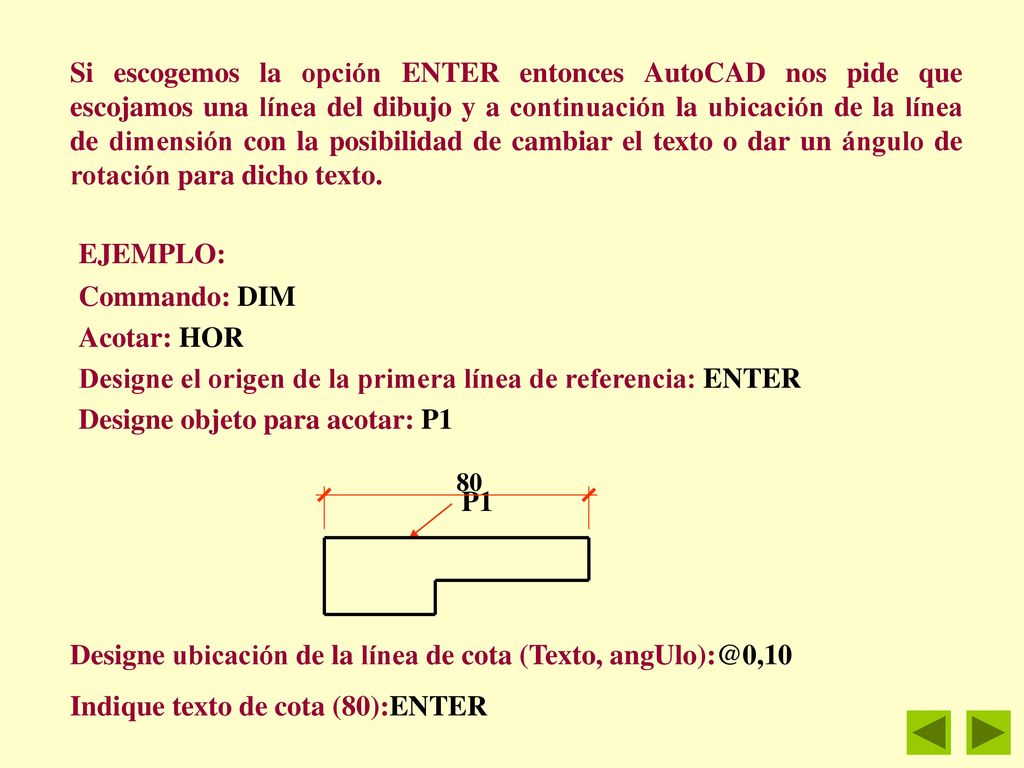

10 Designe el origen de la primera línea de referencia: ENTER
Si escogemos la opción ENTER entonces AutoCAD nos pide que escojamos una línea del dibujo y a continuación la ubicación de la línea de dimensión con la posibilidad de cambiar el texto o dar un ángulo de rotación para dicho texto. EJEMPLO: Commando: DIM Acotar: HOR Designe el origen de la primera línea de referencia: ENTER Designe objeto para acotar: P1 80 P1 Designe ubicación de la línea de cota (Texto, Indique texto de cota (80):ENTER

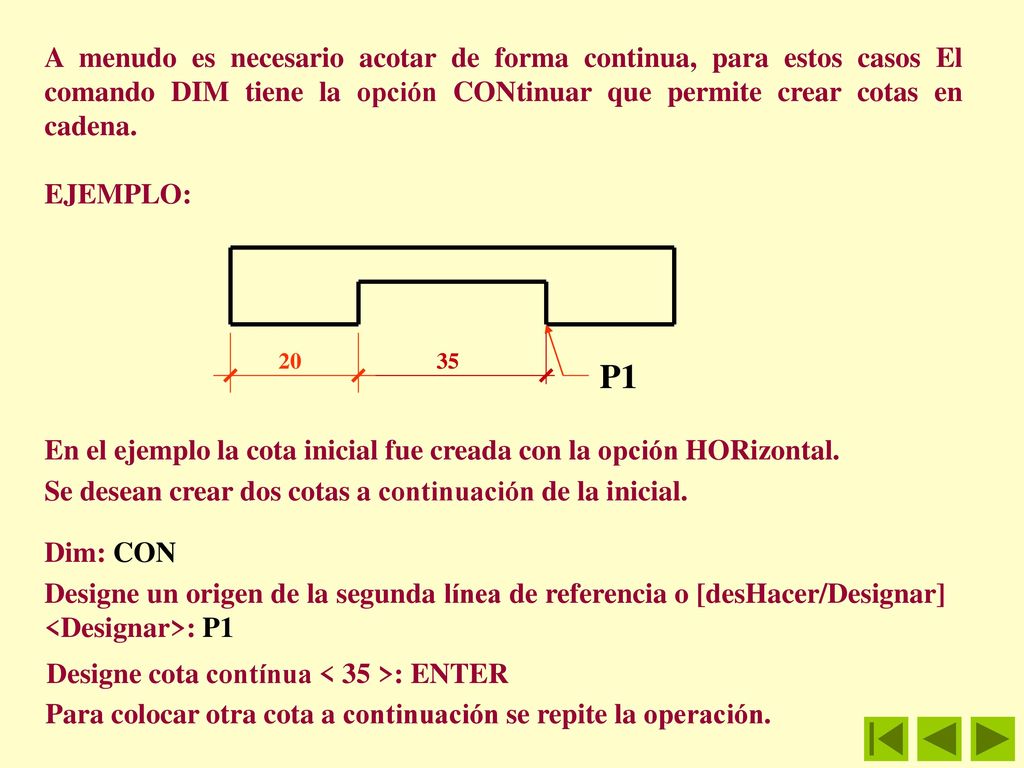

11 A menudo es necesario acotar de forma continua, para estos casos El comando DIM tiene la opción CONtinuar que permite crear cotas en cadena. EJEMPLO: P1 20 35 En el ejemplo la cota inicial fue creada con la opción HORizontal. Se desean crear dos cotas a continuación de la inicial. Dim: CON Designe un origen de la segunda línea de referencia o [desHacer/Designar] <Designar>: P1 Designe cota contínua < 35 >: ENTER Para colocar otra cota a continuación se repite la operación.

12 La cota inicial fue creada con la opción VERtical.
También en ocasiones es necesario acotar en paralelo tomando como base una línea existente. El comando DIM tiene la opción BASeline que permite el acotado en paralelo. EJEMPLO: 15 30 P1 La cota inicial fue creada con la opción VERtical. Se requiere crear una cota en paralelo para dar la dimensión máxima. DIM: BAS Designe un origen de la segunda línea de referencia o [desHacer/Designar] <Designar>: P1 Texto de Cota < 35 >: 30

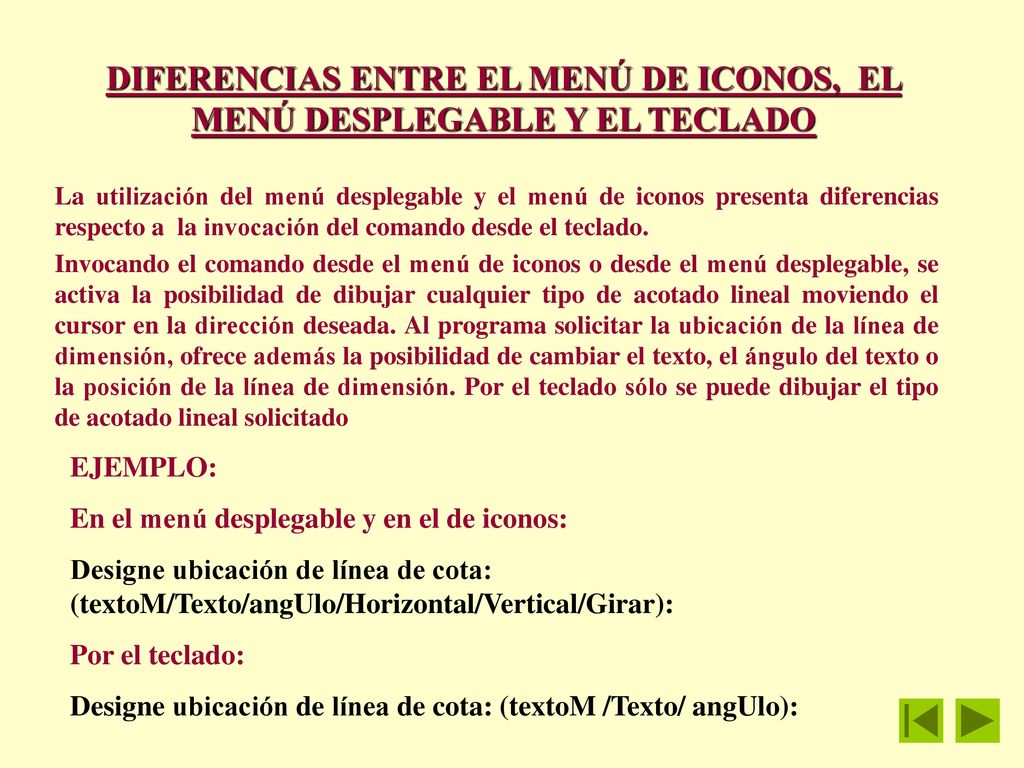

13 DIFERENCIAS ENTRE EL MENÚ DE ICONOS, EL MENÚ DESPLEGABLE Y EL TECLADO
La utilización del menú desplegable y el menú de iconos presenta diferencias respecto a la invocación del comando desde el teclado. Invocando el comando desde el menú de iconos o desde el menú desplegable, se activa la posibilidad de dibujar cualquier tipo de acotado lineal moviendo el cursor en la dirección deseada. Al programa solicitar la ubicación de la línea de dimensión, ofrece además la posibilidad de cambiar el texto, el ángulo del texto o la posición de la línea de dimensión. Por el teclado sólo se puede dibujar el tipo de acotado lineal solicitado EJEMPLO: En el menú desplegable y en el de iconos: Designe ubicación de línea de cota: (textoM/Texto/angUlo/Horizontal/Vertical/Girar): Por el teclado: Designe ubicación de línea de cota: (textoM /Texto/ angUlo):

14 ACOTADO ANGULAR El acotado angular permite acotar ángulos seleccionando una circunferencia, un arco o dos líneas como opción implícita o dando ENTER para seleccionar tres puntos. La sintaxis es la misma utilizando el teclado, el menú desplegable o la barra de herramientas del DIM. SINTAXIS: Barra de Herramientas Menú desplegable: Dimension / Angular Comando: Dimangular Para iniciar Designe arco, circle, linea o <designar vértice>:

15 EJEMPLO PARA ACOTAR EL ÁNGULO ENTRE DOS RECTAS.
Command: dimangular Designe arco, círculo, línea o <designar vértice>: P1 P2 45o P3 P1 Designe segunda línea: P2 Designe ubicación del arco de línea de cota o[textoM/Texto/angUlo] = P3 Texto de cota = 45 Comando:

16 EJEMPLO PARA ACOTAR EL ÁNGULO INTERIOR DE UN ARCO:
Comando: dimangular Designe arco, círculo, línea o <designar vértice>: P1 P1 114O P2 Designe ubicación del arco de línea de cota o [textoM, Texto, angUlo): P2 Texto de cota = 114 Comando:

17 ACOTADO ANGULAR POR TRES PUNTOS
Se puede acotar un ángulo conocido el vértice de dicho ángulo y haciendo click en cualquier punto de cada uno de los lados del ángulo. EJEMPLO: Comando: dimangular Designe arco, círculo, línea o <designar vértice>: ENTER Designe vértice del ángulo: P1 Designe primer extremo: P2 P4 Designe segundo extremo: P3 45o 45o Designe ubicación del arco o [. . . ]: P4 P3 Texto de cota= 45 P5 P2 Comando: CONtinuar Designe un origen en la segunda línea de referencia o [. . .]: P5 Texto de cota = 45 P1

18 ACOTADO DE DIÁMETROS Y RADIOS.
Es permitido acotar circunferencias y arcos de circunferencias de diferentes formas y en diferentes posiciones de acuerdo a como estén activadas las variables y de acuerdo al lugar seleccionado del arco o circunferencia para indicar el arco que se desea acotar. La sintaxis es la misma utilizando el teclado, el menú desplegable o la barra de herramientas del DIM. SINTAXIS: Para comenzar Barra de Herramientas Menú desplegable: Acotar/Diámetro Comando: Dimdiameter Designe un arco o un círculo: Seleccionar el arco o circunferencia Texto de cota <implícito>: Valor del texto Designe ubicación del arco de línea de cota o [. . .]: Ubicación de la línea de dimensión Comando:

19 ESTILOS DE COTA Para cambiar la apariencia de las cotas existen las variables de acotado. Estas nos permiten acotar con saetas o límites de cota, horizontalmente o alineado con la línea de dimensión, las líneas de extensión saliendo desde el dibujo o separadas de él, etc. En fin, da a la cota el aspecto que necesite el usuario. Estas variables se pueden manipular desde la caja de diálogos ADMINISTRADOR DE ESTILOS DE COTA . Este administrador permite: Previsualizar estilos de cota creados Crear nuevos estilos de cota Modificar estilos de cota existentes Establecer estilos de cotas actuales Comparar estilos de cota existentes Renombrar estilos de cota existentes Suprimir estilos de cota existentes

20 ADMINISTRADOR DE ESTILOS DE COTA

21 CREAR ESTILO DE COTA

22 CREAR ESTILO DE COTA (flechas)

23 CREAR ESTILO DE COTA (flechas)

24 CREAR ESTILO DE COTA (texto)

25 CREAR ESTILO DE COTA (ajustar)

26 CREAR ESTILO DE COTA (unidades)

27 ADMINISTRADOR DE ESTILOS DE COTAS

28 CASOS FRECUENTES DE ACOTADO DE CIRCUNFERENCIAS
Para obtener un adecuado acotado de circunferencias y arcos se debe jugar con las variables de acotado. Las variables de acotado permiten cambiar la apariencia del acotado en general o en lo particular. Éstas serán manipuladas desde la caja de estilos de una manera muy sencilla. A continuación se mostrarán, a modo de ejemplo, tres de los casos más frecuentes en el acotado de circunferencias y la forma de activar las variables que permiten cambiar su aspecto desde la caja de diálogos de Estilos de Acotado, ofreciendo el nombre de dichas variables en cada uno de los casos. Crearemos un estilo nuevo para todas las cotas que se llame CIVILCIR.

29 Alineado con línea de cota
PRIMER CASO: Circunferencias pequeñas, acotadas con saeta interior, cota exterior alineada con la línea de dimensión, línea interior dibujada. Estilos de Acotado: Opción LÍNEAS Y FLECHAS: Extremos de cota Por defecto Ø15 TEXTO Alineado con línea de cota AJUSTAR: Dibujar siempre línea de cota entre líneas de referencia (ACT) (ACT.) Opciones de ajuste Texto

30 Estilos de Acotado: Opción
SEGUNDO CASO: Circunferencias mayores de cuatro veces la dimensión de las saetas, acotadas con saeta interior, cota interior alineada con la línea de dimensión, línea interior dibujada. Estilos de Acotado: Opción LÍNEAS Y FLECHAS: Ø15 Extremos de cotas Por defecto TEXTO Ubicación del texto: Vertical Horizontal Arriba Sobre línea de referencia 1 o 2 AJUSTAR: Opciones de Ajuste Ajuste Preciso Texto Poner texto manualmente

31 TERCER CASO: Circunferencias menores de cuatro veces la dimensión de las saetas, acotadas con saeta exterior, cota exterior horizontal, línea interior dibujada. Estilos de Acotado: Opción Ø12 LÍNEAS Y FLECHAS Extremos de cotas Por defecto TEXTO Ubicación del texto: Vertical Horizontal Alineación del texto: Arriba Centrado Horizontal AJUSTAR Opciones de ajuste Ajuste Preciso Texto Poner texto manualmente

32 DIRECTRIZ La directriz es una llamada o línea de indicación para colocar notas. Se inicia con una saeta y a continuación es posible dibujar una secuencia de líneas a la necesidad o gusto del usuario como si se estuviese dibujando con el comando LINEA. Por último es permitido crear un texto a continuación de la última línea creada. La sintaxis varía de acuerdo al lugar donde se invoque. Al comando ser invocado desde el Commando/DIM, sólo se podrá crear una línea quebrada de trazos rectos que comienza con una saeta. Al final de esta línea se podrá colocar un texto horizontal. Desde el menú desplegable, Acotar/Directriz y desde la Barra de Herramientas existen opciones que permiten modificar la línea, pudiendo ser creadas líneas curvas, diferentes tipos de texto, la eliminación de la saeta inicial, etc.

33 Para comenzar sin ser posible editar
Commando: DIM Acotar: DIRECTRIZ Punto inicial: Punto inicial Hasta el punto: Final de línea comenzada Hasta el punto: ENTER Texto de cota: Texto requerido Para comenzar sin ser posible editar EJEMPLO: VIGUETA V

34 Para Comenzar y Hacer Edición
DIRECTRIZ SINTAXIS A Barra de Herramientas: Para Comenzar y Hacer Edición Menú Desplegable: Acotar/Directriz Comando: qleader Designe el primer punto de directriz o <Parámetros>: Punto inicial Precise punto siguiente: Punto siguiente Indique primera línea de texto de anotación <textoM>: Texto Indique línea siguiente de texto de anotación: Texto Al concluir la columna de texto: ENTER El número de líneas que podrán ser dibujadas, el tipo de saeta, las opciones de texto, en fin el formato de la directriz se podrá editar con la opción <Parámetros>

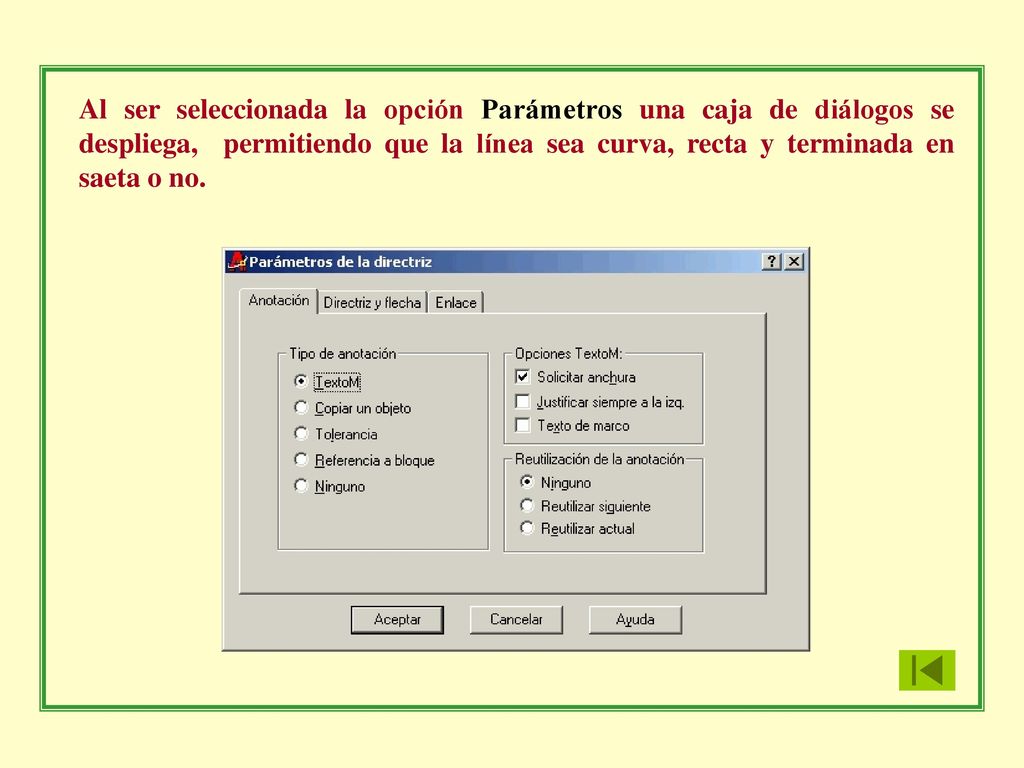

35 Al ser seleccionada la opción Parámetros una caja de diálogos se despliega, permitiendo que la línea sea curva, recta y terminada en saeta o no.
