1 Walkie-Talkie

2 Índice Introducción Descripción general Descripción detallada
Componentes y planos del circuito Presupuesto Problemas y Soluciones

3 Walkie-Talkie Introducción
El primer diseño fue presentado en 1940 por Motorola. Utiliza los principios de la radio, es decir, filtros pasa-banda, para sintonizar las frecuencias deseadas y poder establecer conexiones entre aparatos Fáciles y baratos de fabricar.

4 Walkie-Talkie Descripción General
La parte más importante del diseño de un Walkie es la parte que en electrónica se denomina filtro. Un filtro eléctrico es un conjunto de elementos que se utiliza para eliminar una componente frecuencial de una señal a partir de una frecuencia (Frecuencia de corte). Existen pasivos (formados por bobinas, condensadores y resistencias) y activos (formados por transistores y operacionales). Existen diferentes tipos de filtros (pasa-alto, pasa-bajo…).

5 Descripción Detallada
Walkie-Talkie Para nuestro walkie el filtro que hemos utilizado es un filtro pasa-banda o circuito tanque. La ganancia de corte es Gc=1/√2. Este filtro se utiliza para atenuar señales de frecuencias que no nos interesan para así quedarnos las frecuencias que si nos interesan. Tendremos dos frecuencias de corte y su resta será el ancho de banda.

6 Descripción Detallada
Walkie-Talkie Frecuencia de resonancia:

7 Descripción Detallada

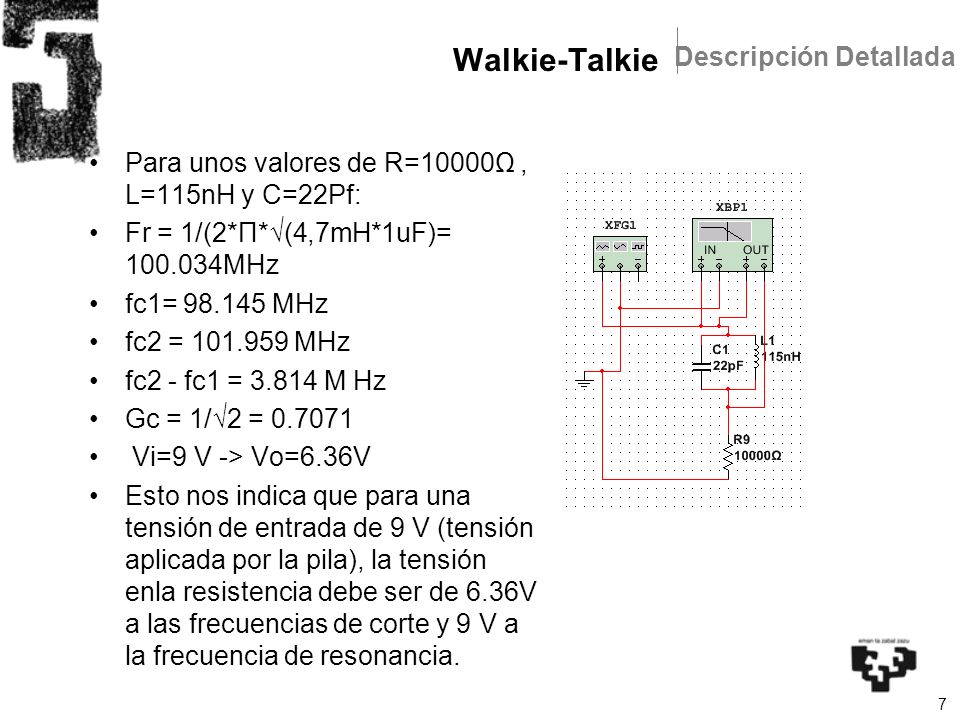

Walkie-Talkie Descripción Detallada Para unos valores de R=10000Ω , L=115nH y C=22Pf: Fr = 1/(2*Π*√(4,7mH*1uF)= MHz fc1= MHz fc2 = MHz fc2 - fc1 = M Hz Gc = 1/√2 = Vi=9 V -> Vo=6.36V Esto nos indica que para una tensión de entrada de 9 V (tensión aplicada por la pila), la tensión enla resistencia debe ser de 6.36V a las frecuencias de corte y 9 V a la frecuencia de resonancia.

8 Descripción Detallada
Walkie-Talkie Descripción Detallada Comprobando con el Multisim los resultados podemos observar que son correctos: Buscamos los puntos con ganancia -3 dB (frecuencias de corte inferior y superior). Frecuencia de corte inferior: MHz Frecuencia de corte superior: MHz

9 Descripción Detallada
Walkie-Talkie Descripción Detallada Por último buscamos el punto de ganancia máxima (próxima a 0 dB), que será la frecuencia de resonancia. Frecuencia de Resonancia: MHz

10 Componentes y planos del circuito
Walkie-Talkie Componentes y planos del circuito Transmisor F.M.

11 Componentes y planos del circuito
Walkie-Talkie Componentes y planos del circuito Receptor F.M.

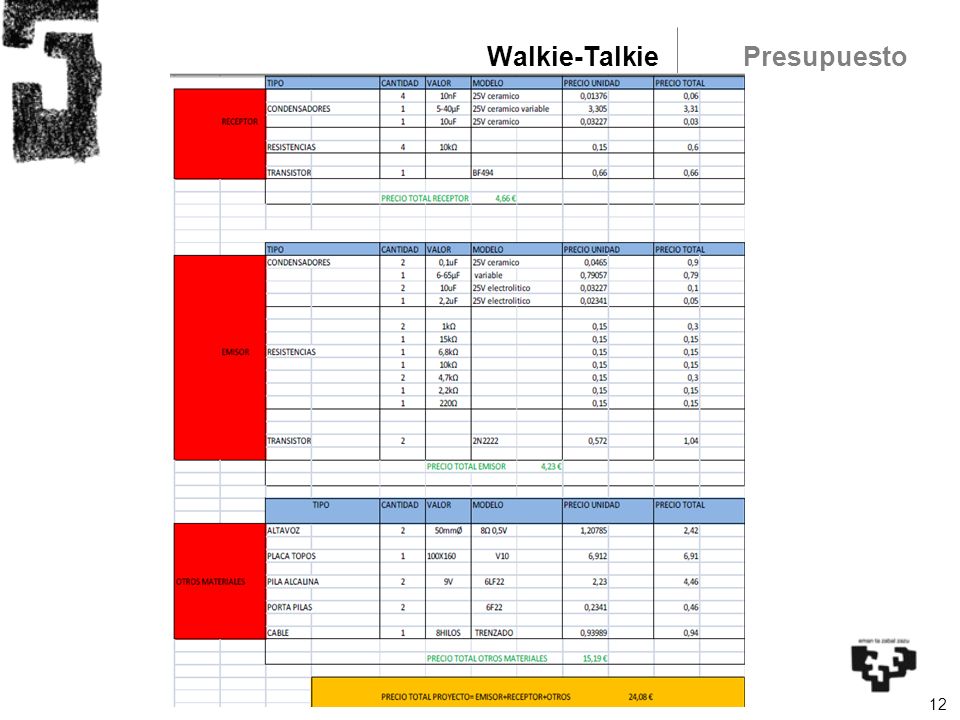

12 Walkie-Talkie Presupuesto

13 Problemas y Soluciones
Walkie-Talkie Problemas y Soluciones El principal problema ha sido sintonizar el emisor con el receptor debido a su sensibilidad al ruido y a las interferencias. Para solucionarlo todas las masas de nuestro walkie iban unidas a una masa más grande común. En caso de no recibir señal del transmisor se puede utilizar el receptor como una simple radio.

14
