1 Conferencia # 26 Circuitos Sintonizadores TEEL 2045 Circuitos de Televisión (3 horas lectivas semanales)

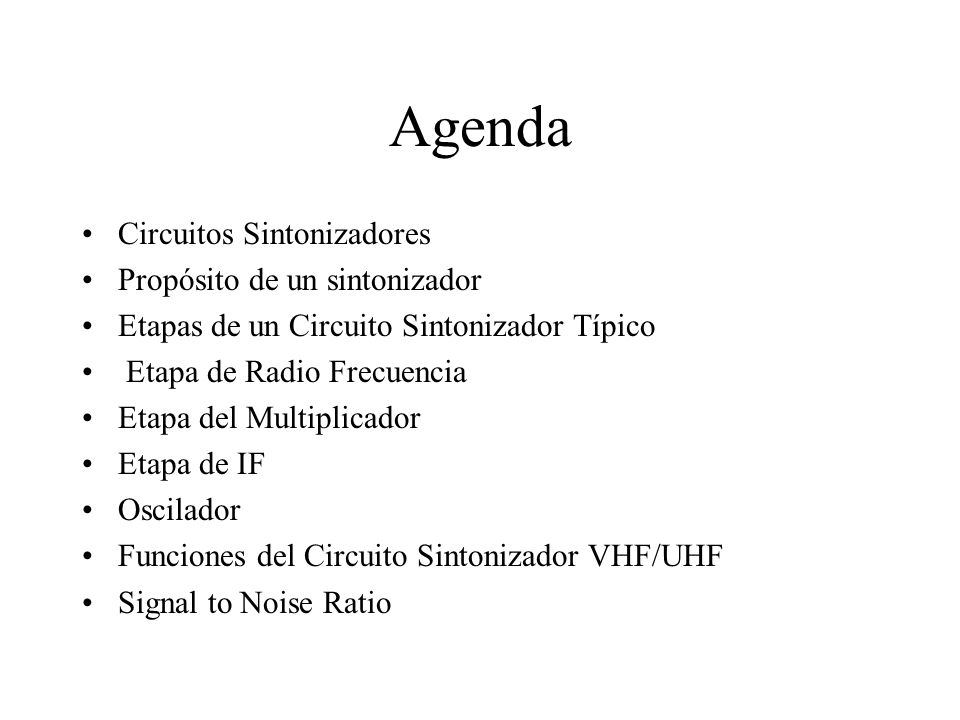

2 Agenda Circuitos Sintonizadores Propósito de un sintonizador Etapas de un Circuito Sintonizador Típico Etapa de Radio Frecuencia Etapa del Multiplicador Etapa de IF Oscilador Funciones del Circuito Sintonizador VHF/UHF Signal to Noise Ratio

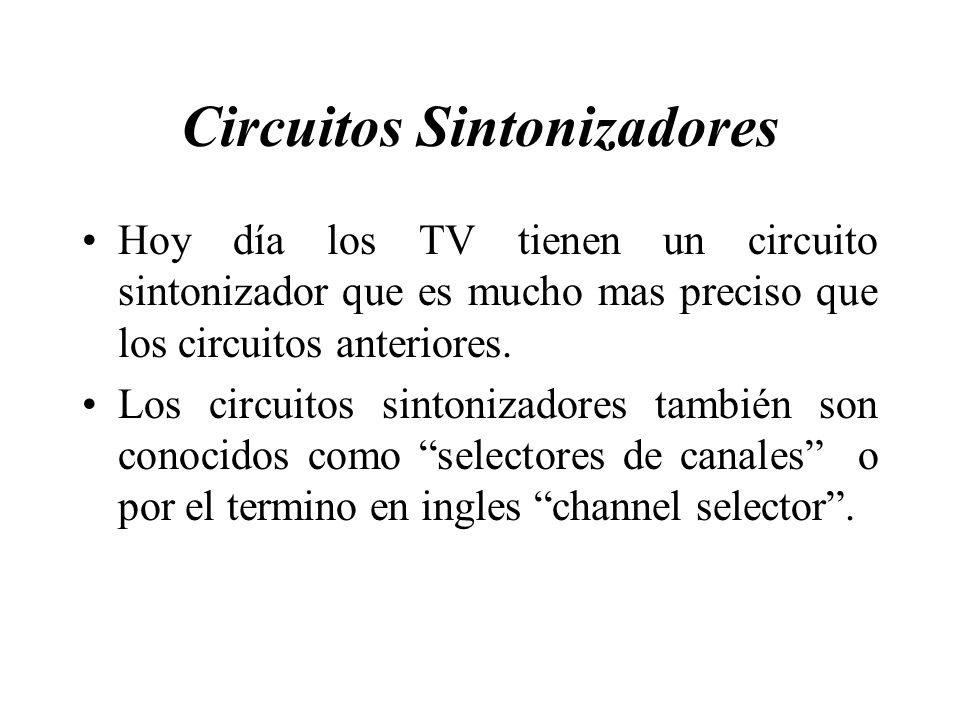

3 Circuitos Sintonizadores Hoy día los TV tienen un circuito sintonizador que es mucho mas preciso que los circuitos anteriores. Los circuitos sintonizadores también son conocidos como selectores de canales o por el termino en ingles channel selector.

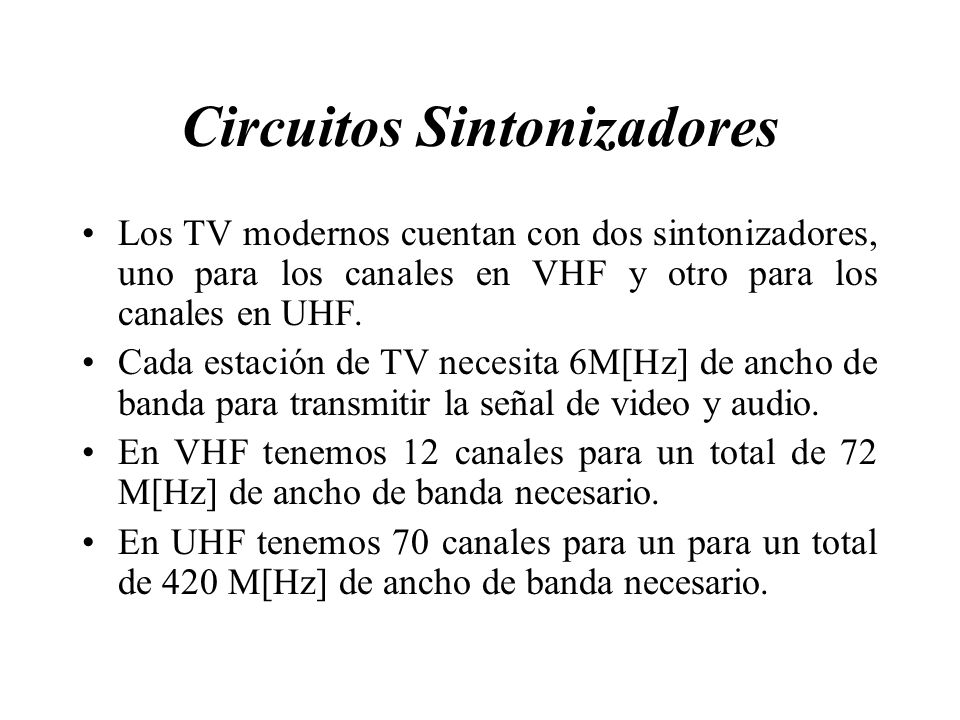

4 Circuitos Sintonizadores Los TV modernos cuentan con dos sintonizadores, uno para los canales en VHF y otro para los canales en UHF. Cada estación de TV necesita 6M[Hz] de ancho de banda para transmitir la señal de video y audio. En VHF tenemos 12 canales para un total de 72 M[Hz] de ancho de banda necesario. En UHF tenemos 70 canales para un para un total de 420 M[Hz] de ancho de banda necesario.

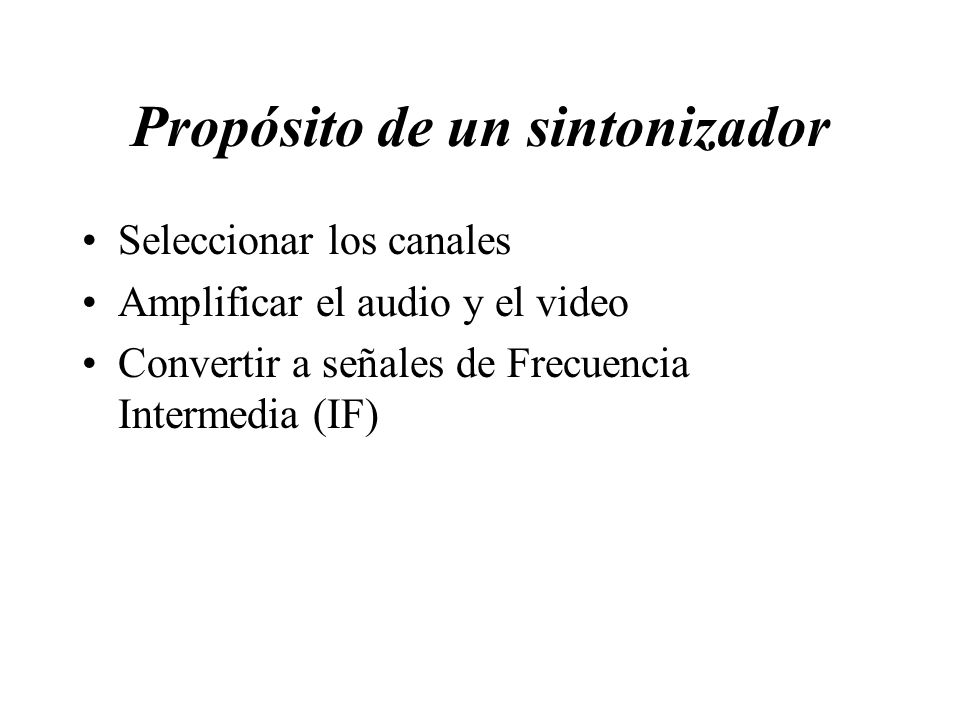

5 Propósito de un sintonizador Seleccionar los canales Amplificar el audio y el video Convertir a señales de Frecuencia Intermedia (IF)

6 Etapas de un Circuito Sintonizador Típico Etapa de Radio Frecuencia RF Stage Multiplicador Mixer (conocido también como: frequency converter utiliza un oscilador) Etapa de IF

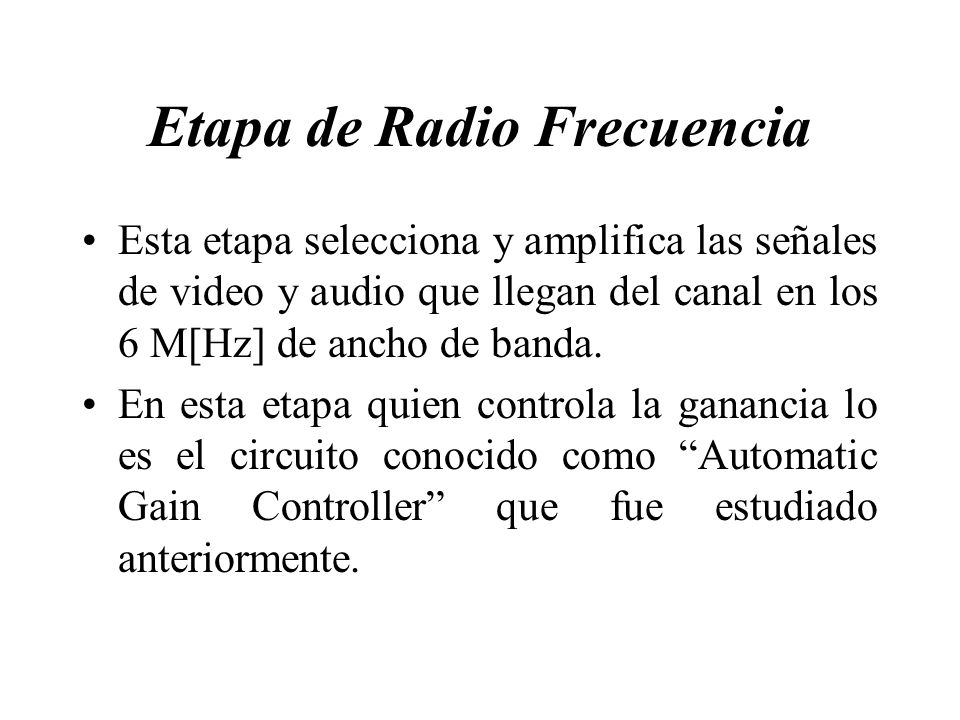

7 Etapa de Radio Frecuencia Esta etapa selecciona y amplifica las señales de video y audio que llegan del canal en los 6 M[Hz] de ancho de banda. En esta etapa quien controla la ganancia lo es el circuito conocido como Automatic Gain Controller que fue estudiado anteriormente.

8 Etapa del Multiplicador El multiplicador o mixer amplifica en parte las señales que llegan en los 6 M[Hz] de ancho de banda, pero su función principal es desarrollar las señales de frecuencia intermedia. El funcionamiento de un mixer fue explicado en detalle en el Curso TEEL 2035 Teoría de Transmisores el cual es pre-requisito de este curso. Sin embargo, vamos a refrescar la memoria.

9 Etapa del Multiplicador ¿Coomo funciona un multiplicador (mixer)? –A diferencia de lo que se hace en la industria de sonido (sumar senales) el mixing en en efecto heterodino es multiplicar dos senales. X S1S1 S2S2 S 3= S 1 xS 2

10 Etapa de IF En esta etapa el sub-carrier generado se amplifica. Esta etapa es la que antecede las etapas que ya hemos estudiado de procesamiento de video y audio.

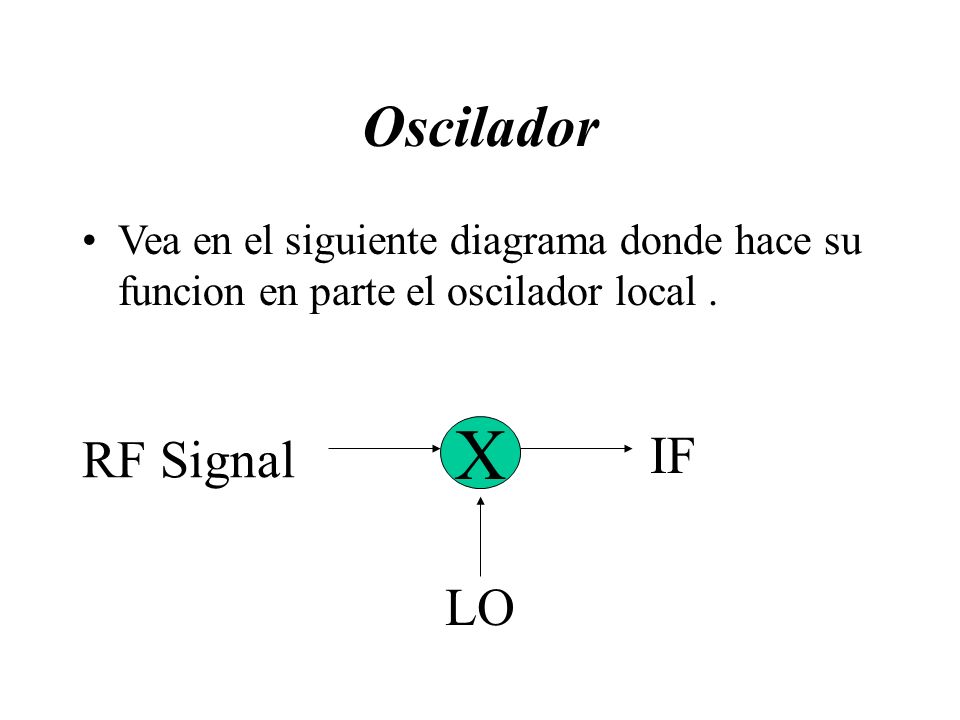

11 Oscilador Vea en el siguiente diagrama donde hace su funcion en parte el oscilador local. X RF Signal LO IF

12 Oscilador El oscilador es un unmodulated continuos- wave oscillator el cual es necesario como ya hemos visto para el proceso de Mixing anteriormente presentado.

13 Funciones del Circuito Sintonizador VHF/UHF A continuación veremos el diagrama de un circuito sintonizador VHF/UHF y destacaremos los principales componentes así como sus funcionamientos. Haremos énfasis en la descripción individual de sus componentes.

14 Funciones del Circuito Sintonizador VHF/UHF

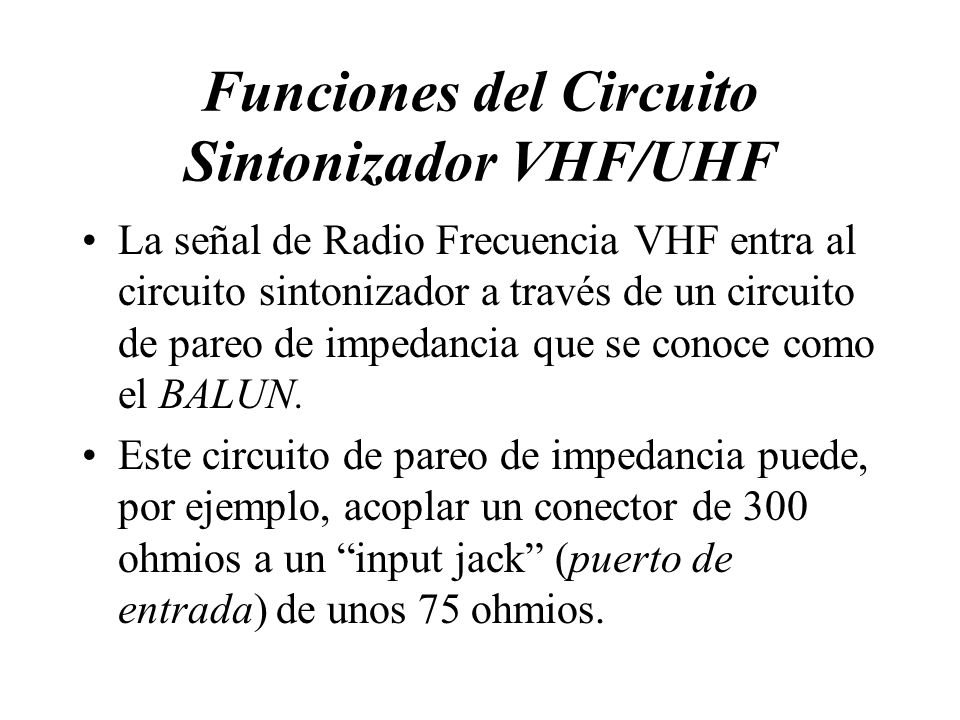

15 La señal de Radio Frecuencia VHF entra al circuito sintonizador a través de un circuito de pareo de impedancia que se conoce como el BALUN. Este circuito de pareo de impedancia puede, por ejemplo, acoplar un conector de 300 ohmios a un input jack (puerto de entrada) de unos 75 ohmios.

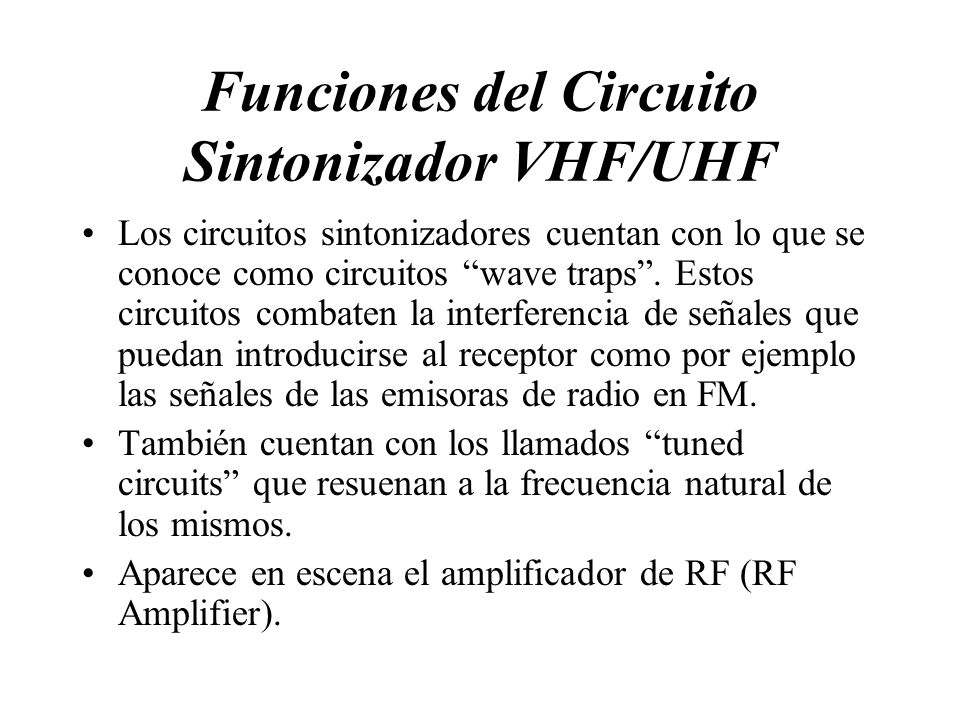

16 Funciones del Circuito Sintonizador VHF/UHF Los circuitos sintonizadores cuentan con lo que se conoce como circuitos wave traps. Estos circuitos combaten la interferencia de señales que puedan introducirse al receptor como por ejemplo las señales de las emisoras de radio en FM. También cuentan con los llamados tuned circuits que resuenan a la frecuencia natural de los mismos. Aparece en escena el amplificador de RF (RF Amplifier).

17 Funciones del Circuito Sintonizador VHF/UHF Se utiliza en la mayoría de los casos un FET como amplificador RF el cual provee una mejor razón de señal a ruido Signal to Noise Ratio (SNR). Recuerde que el Signal to Noise Ratio es una medida que relaciona las potencias de la señal de interés versus el ruido que se introduce en el circuito receptor. Si tenemos un SNR alto estaremos indicando que la señal es mas potente que el ruido y lo opuesto también aplica.

18 Signal to Noise Ratio donde P signal es la potencia de la señal y P noise es la potencia del ruido.

19 Funciones del Circuito Sintonizador VHF/UHF El circuito oscilador se utiliza en la etapa de mixing para lograr las frecuencia intermedia necesaria en el receptor. La frecuencia del oscilador será mucho mayor a las frecuencias intermedias que se generan. Todo el proceso de pasar de una etapa a la otra ocurre a través de circuitos acoplados o sintonizados, conocidos como tuned circuits.

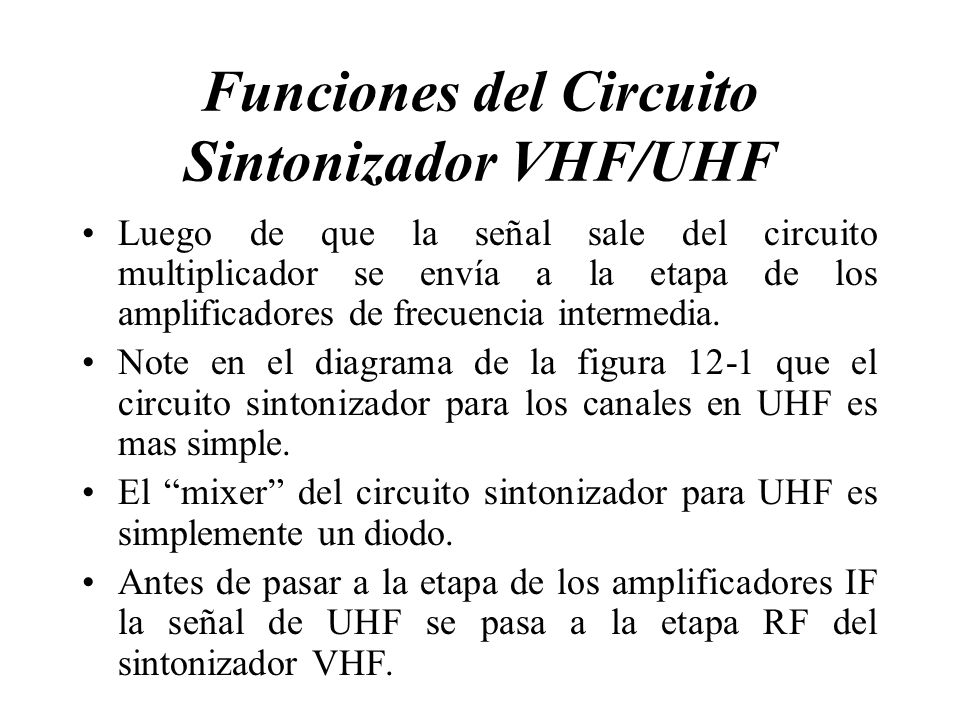

20 Funciones del Circuito Sintonizador VHF/UHF Luego de que la señal sale del circuito multiplicador se envía a la etapa de los amplificadores de frecuencia intermedia. Note en el diagrama de la figura 12-1 que el circuito sintonizador para los canales en UHF es mas simple. El mixer del circuito sintonizador para UHF es simplemente un diodo. Antes de pasar a la etapa de los amplificadores IF la señal de UHF se pasa a la etapa RF del sintonizador VHF.

21 Funciones del Circuito Sintonizador VHF/UHF Cuando el circuito oscilador del sintonizador VHF es desactivado, tanto el mixer como el RF Amplifier son utilizados para aumentar la ganancia de la señal a medida que estos circuitos se comportan amplificadores no sintonizados de banda ancha.

22 Funciones del Circuito Sintonizador VHF/UHF Existe un circuito cuyo nombre es Automatic Fine Tuning y su función es básicamente controlar los osciladores de los circuitos sintonizadores VHF y UHF para que la frecuencia intermedia generada no se degrada, es decir no se desvía de la frecuencia correcta que debe tener. Un desvío de esta frecuencia intermedia apropiada será ocasión de falla en la selección del canal. Si el desvío es considerable pudiese ocurrir que inclusive se seleccione un canal incorrecto al momento de hacer la selección pertinente.

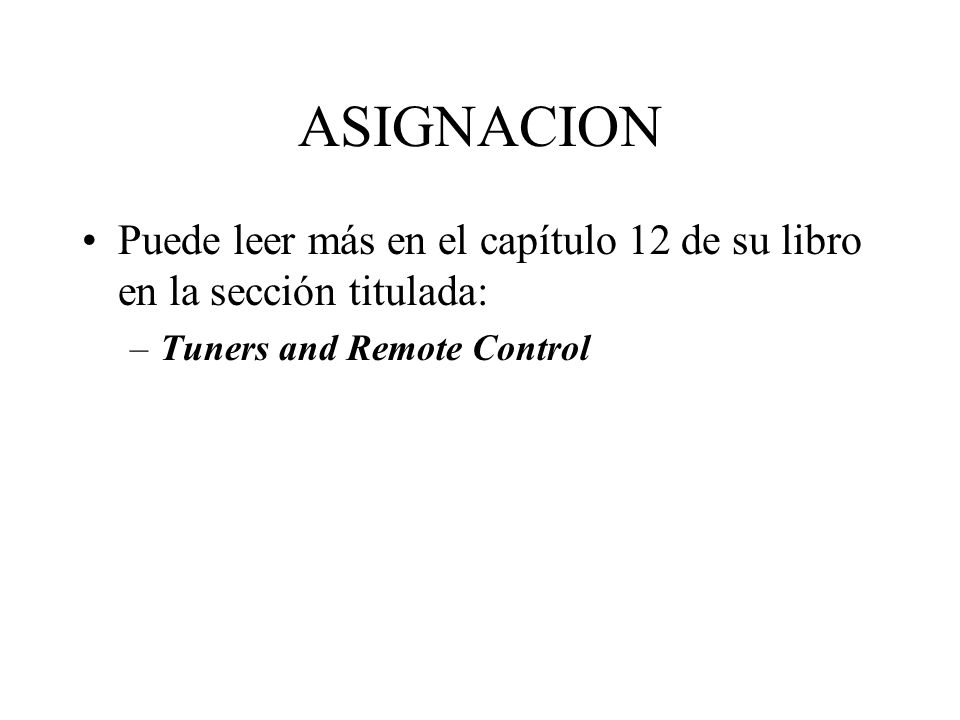

23 ASIGNACION Puede leer más en el capítulo 12 de su libro en la sección titulada: –Tuners and Remote Control
