Ing. Verónica M. Miró Comunicaciones Eléctricas 2007
DIAGRAMA DE OJO Ing. Verónica M. Miró Comunicaciones Eléctricas 2007
2

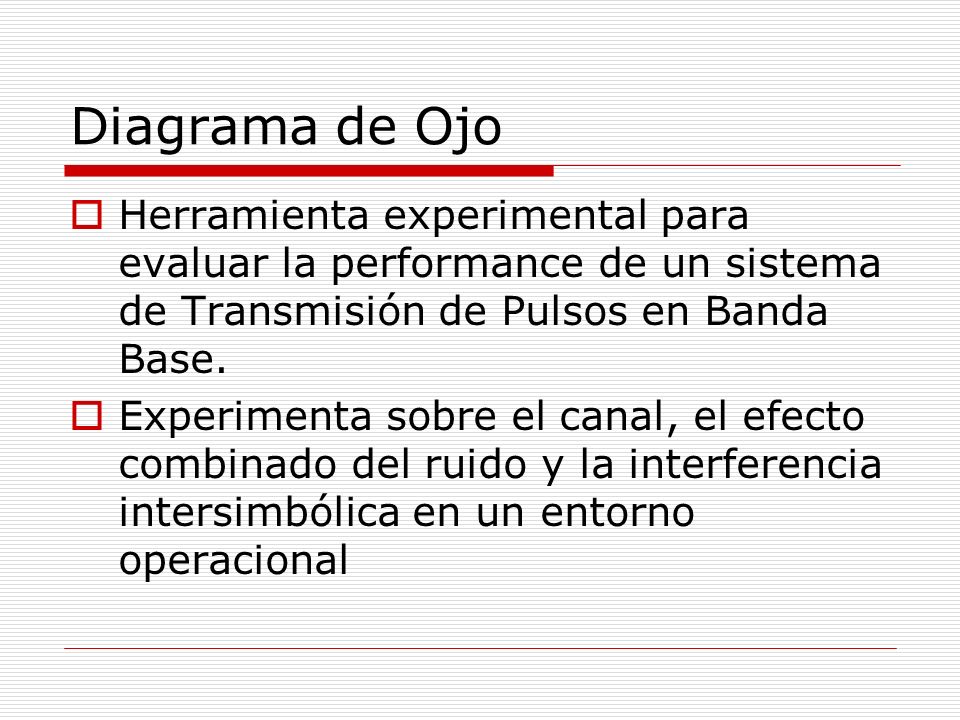

Diagrama de Ojo Herramienta experimental para evaluar la performance de un sistema de Transmisión de Pulsos en Banda Base. Experimenta sobre el canal, el efecto combinado del ruido y la interferencia intersimbólica en un entorno operacional
3
Diagrama de Ojo Superposición sincronizada de todas las realizaciones de la señal de interés (señal recibida, salida del receptor) evaluadas en un intervalo de señalización particular.
4
Diagrama de Ojo Evalúa los siguientes parámetros:
La apertura del ojo define el intervalo de tiempo en el que la señal recibida puede ser muestreada sin error debido a ISI La sensitividad del sistema a los errores de temporización, está dada por el ancho de la apertura del ojo. La separación respecto del valor central, especificado para el instante de muestreo defino el margen de ruido del sistema
5
DIAGRAMA DE OJO
6

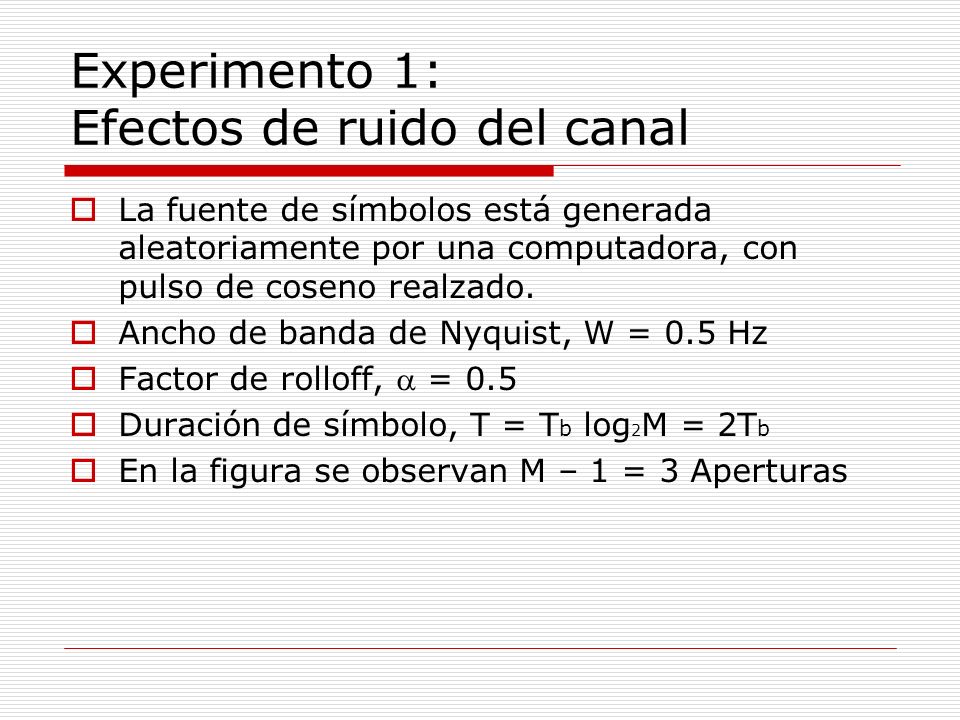

Experimento 1: Efectos de ruido del canal
La fuente de símbolos está generada aleatoriamente por una computadora, con pulso de coseno realzado. Ancho de banda de Nyquist, W = 0.5 Hz Factor de rolloff, a = 0.5 Duración de símbolo, T = Tb log2M = 2Tb En la figura se observan M – 1 = 3 Aperturas
7

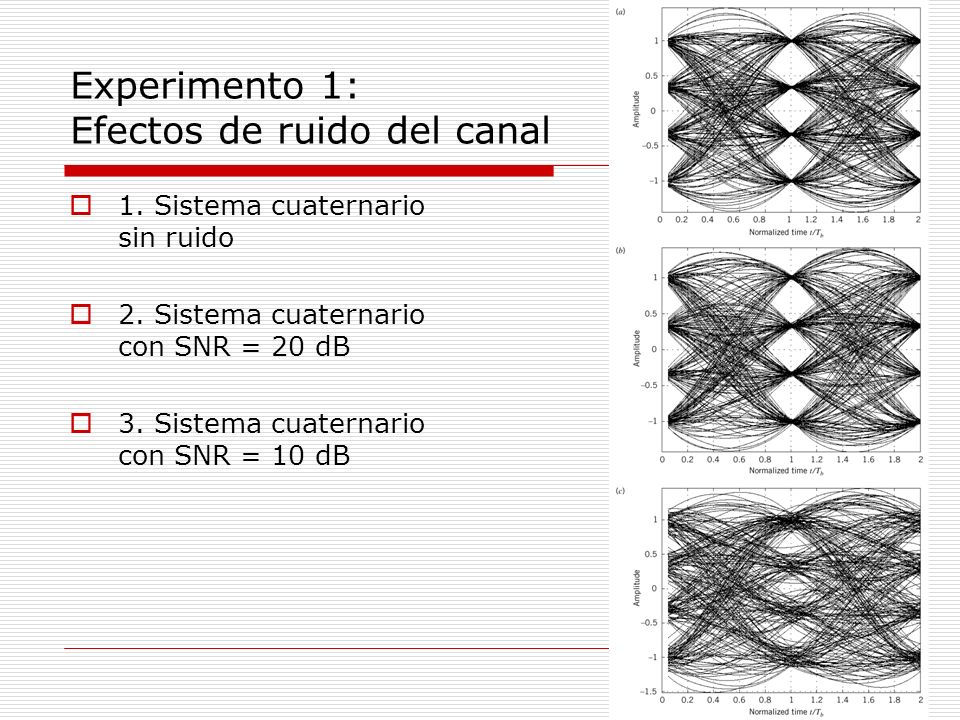

Experimento 1: Efectos de ruido del canal
1. Sistema cuaternario sin ruido 2. Sistema cuaternario con SNR = 20 dB 3. Sistema cuaternario con SNR = 10 dB
8

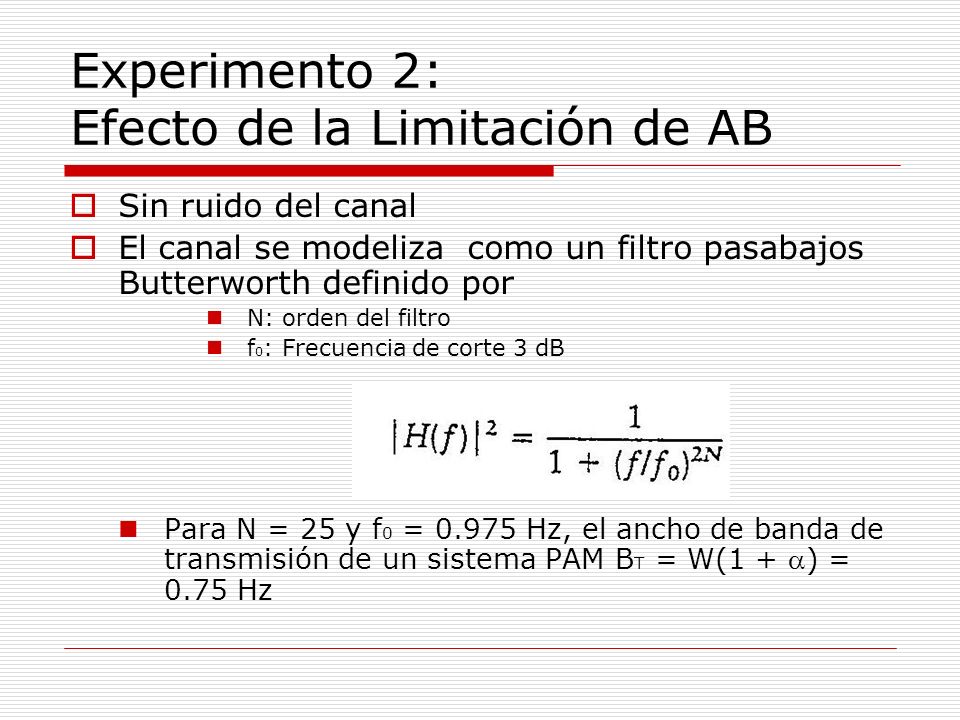

Experimento 2: Efecto de la Limitación de AB
Sin ruido del canal El canal se modeliza como un filtro pasabajos Butterworth definido por N: orden del filtro f0: Frecuencia de corte 3 dB Para N = 25 y f0 = Hz, el ancho de banda de transmisión de un sistema PAM BT = W(1 + a) = 0.75 Hz
9
DIAGRAMA DE OJO Sistema cuaternario sin ruido de banda limitada, con frecuencia de corte f0 = Hz. Sistema cuaternario sin ruido de banda limitada, con frecuencia de corte f0 = 0.5 Hz.
