ALTAMIRANO CAVERO GLADYS GWENDOLY GOITIA CORSINO CECILIA ROSA GONZALES ZEBALLOS ANDRES MARCELO SANCHEZ NAVARRO VICTOR DANIEL RECEPCIÓN EN AMPLITUD MODULADA.

Presentaciones similares


Presentación del tema: "ALTAMIRANO CAVERO GLADYS GWENDOLY GOITIA CORSINO CECILIA ROSA GONZALES ZEBALLOS ANDRES MARCELO SANCHEZ NAVARRO VICTOR DANIEL RECEPCIÓN EN AMPLITUD MODULADA."— Transcripción de la presentación:

1 ALTAMIRANO CAVERO GLADYS GWENDOLY GOITIA CORSINO CECILIA ROSA GONZALES ZEBALLOS ANDRES MARCELO SANCHEZ NAVARRO VICTOR DANIEL RECEPCIÓN EN AMPLITUD MODULADA

2 INTRODUCCIÓN El propósito de este trabajo es describir el proceso de demodulación de AM y mostrar varias configuraciones del receptor para poder realizar este proceso. La figura muestra un diagrama a bloques simplificado de un típico receptor de AM.

3 PARÁMETROS DEL RECEPTOR Se utilizan varios parámetros para evaluar la habilidad de un receptor para demodular con éxito una señal de RF. LA SELECTIVIDAD LA SENSIBILIDAD MARGEN DINÁMICO FIDELIDAD PERDIDA DE INSERCIÓN TEMPERATURA DE RUIDO Y TEMPERATURA EQUIVALENTE DE RUIDO

4 RECEPTORES DE AM Hay dos tipos básicos de receptores de radio: UN RECEPTOR COHERENTE O SINCRÓNICO RECEPTORES NO COHERENTES O ASÍNCRONOS

5 DIAGRAMA EN BLOQUES DE UN RECEPTOR TRF DE AM

6 DIAGRAMA EN BLOQUES DE UN RECEPTOR SUPERHETERODINO DE AM

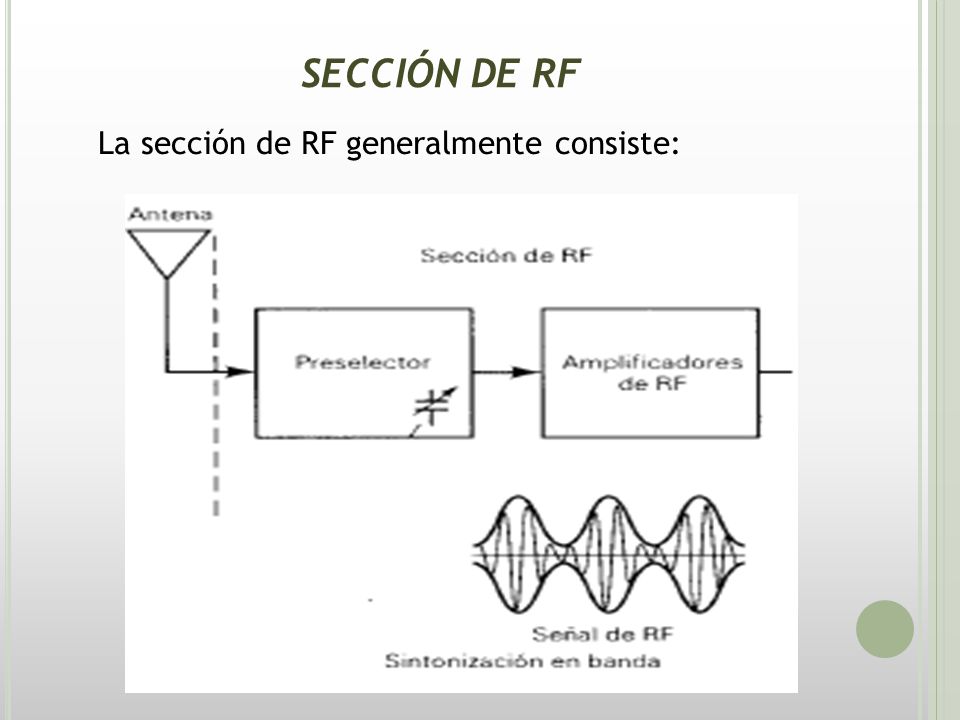

7 SECCIÓN DE RF La sección de RF generalmente consiste:

8

9 SECCION DE MEZCLADOR/CONVERTIDOR En esta sección está una etapa de oscilador de radiofrecuencia (oscilador local) y una etapa de mezclador/convertidor (primer detector). La etapa de mezclador es la traslación de RF a FI. El ancho de banda no cambia en el proceso de heterodinado. La frecuencia intermedia más usada en los receptores de la banda de emisión en AM es 455 kHz.

10 CIRCUITOS DE MEZCLADOR/CONVERTIDOR El objeto de la etapa de mezclador/convertidor es la conversión descendente de las radiofrecuencias que llegan hasta las frecuencias intermedias. Esto se logra mezclando las señales de RF con la frecuencia del oscilador local, en un dispositivo no lineal.

11 RASTREO DE OSCILADOR LOCAL Es la capacidad de oscilar arriba o abajo de la portadora de radiofrecuencia seleccionada. Para inyección lateral superior: f lo = f RF + f FI Para inyección lateral inferior: f lo = f RF - f FI donde: f lo – frecuencia de oscilador local (Hz.) f RF – radiofrecuencia (Hz.) f FI – frecuencia intermedia (Hz.)

12

13 SECCION DE FI La sección de FI consiste en una serie de amplificadores y filtros pasa bandas que se llama con frecuencia la trayectoria de FI. La mayor parte de la ganancia y la selectividad del receptor se hacen en la sección de FI. La frecuencia central y el ancho de banda de FI son constantes para todas las estaciones, y se escogen de tal manera que su frecuencia sea menor que cualquiera de las señales de Rf que se van a recibir. La FI siempre tiene menor frecuencia que la RF, porque es mas fácil y menos costoso fabricar amplificadores estables de alta ganancia para señales de baja frecuencia.

14 DIAGRAMA DE BLOQUES DE LA SECCION FI

15 FILTRO PASA BANDA Amplificadores de frecuencia intermedia FILTRO PASA BANDA F(Khz) FI(li) FI FI(ls)

16 AMPLIFICADORES DE FI (TRAYECTORIA) Son amplificadores sintonizados, trabajan dentro de una banda de frecuencias fija y relativamente angosta

17 Sección de detector El objetivo de la sección de detector es regresar las señales de FI s la información de la fuente original. El detector se suele llamar detector de audio o segundo detector en receptores de banda de emisión. El detector puede ser tan sencillo como un solo diodo, o tan complejo como un lazo de fase cerrada o un demodulador balanceado.

18 Detectores con diodo – Es la forma más sencilla y la más efectiva de los tipos de detección de la onda AM – También llamado detector de envoltura (envolvente)

19 Sección de amplificador de audio Abarca varios amplificadores en cascada, y una o más bocinas o altoparlantes. La cantidad de amplificadores que se usen depende de la potencia deseada en la señal de audio.

20 Control Automático de Ganancia (CAG) Existen circuitos que se encargan de controlar la ganancia de las etapas amplificadoras de acuerdo al nivel de la señal recibida, aumentando o disminuyendo la amplificación. Su función básica es asegurar un nivel de salida parejo a pesar de las variaciones que sufre el nivel de la señal.

21 Casi todos los circuitos integrados ya vienen incluidos en los circuitos integrados monolíticos que se encargan exclusivamente a reducir gran parte de un receptor de radio de AM. Ej. CI NE602: C.I. NE 602 El mismo contiene, amplificadores de FI, un Mezclador, entrada para el oscilador incorporado y por supuesto el detector de AM.

22 CIRCUITO RECEPTOR DE AM

23 Gracias
