UNIDAD 3: El Amplificador Operacional (OPAMP). Filtros Activos

Presentación del tema: "UNIDAD 3: El Amplificador Operacional (OPAMP). Filtros Activos"— Transcripción de la presentación:

1 UNIDAD 3: El Amplificador Operacional (OPAMP). Filtros Activos
UNIVERSIDAD ALONSO DE OJEDA FACULTAD DE INGENIERIA ESCUELA DE COMPUTACION ASIGNATURA: ELECTRÓNICA UNIDAD 3: El Amplificador Operacional (OPAMP). Filtros Activos PROFESOR: ING. GERARDO ALBERTO LEAL, MSC

2 Concepto de Filtro Activo:
Los filtros activos son circuitos electrónicos utilizados en sistemas de comunicaciones, conformados por resistencias, capacitores y amplificadores operacionales, con el propósito de impedir o permitir el paso de señales a determinados valores o rangos de frecuencias. f1 = (10Khz) f2 = (5Khz) f0 = (5Khz) Filtro Activo

3 Respuesta Ideal de un Filtro Activo:
Es la representación grafica de la ganancia de voltaje del filtro (Av) en función de la frecuencia (f). Av f Rango de Frecuencias Permitidas El decibelio (dB): Debido a que Av puede tener valores muy grandes y muy pequeños, en la grafica de respuesta se utiliza una escala logarítmica para representar a Av, con una unidad llamada el Belio. El submúltiplo de esta unidad utilizado en la mayoría de los sistemas es el Decibelio (dB), que corresponde a una decima parte del Belio. El dB, es la unidad típica para representar las relaciones de ganancia de voltaje y potencia: 1dB = 10 Log Ap 1dB = 20 Log Av, donde la Av = Vo/Vi, donde Vo es el voltaje de salida y Vi el de entrada

4 Tipos de Filtros Activos:
Filtro Paso Bajo: Permite el paso de señales cuyas frecuencias estén comprendidas desde 0 hasta una frecuencia de corte fc y bloquea todas las frecuencias por encima de dicha fc. dB f (Hz) Banda Pasante fc Banda Eliminada Filtro Paso Alto: Permite el paso de señales cuyas frecuencias estén comprendidas por encima de una frecuencia de corte fc y bloquea todas aquellas que estén entre 0 y dicha frecuencia de corte. dB f (Hz) Banda Pasante fc Banda Eliminada

5 Tipos de Filtros Activos:
Filtro Paso Banda: Permite el paso de señales cuyas frecuencias estén comprendidas por encima de una frecuencia de corte inferior fc1 y por debajo de una frecuencia de corte superior fc2, bloqueando las frecuencia fuera de este rango. Este tipo de filtros se utiliza para sintonizar una señal en sistemas de radiofrecuencia o de televisión. dB f (Hz) Banda Pasante fo Banda Eliminada fc1 fc2 fc1 Frecuencia corte inferior fc2 Frecuencia corte superior fo Frecuencia central operación

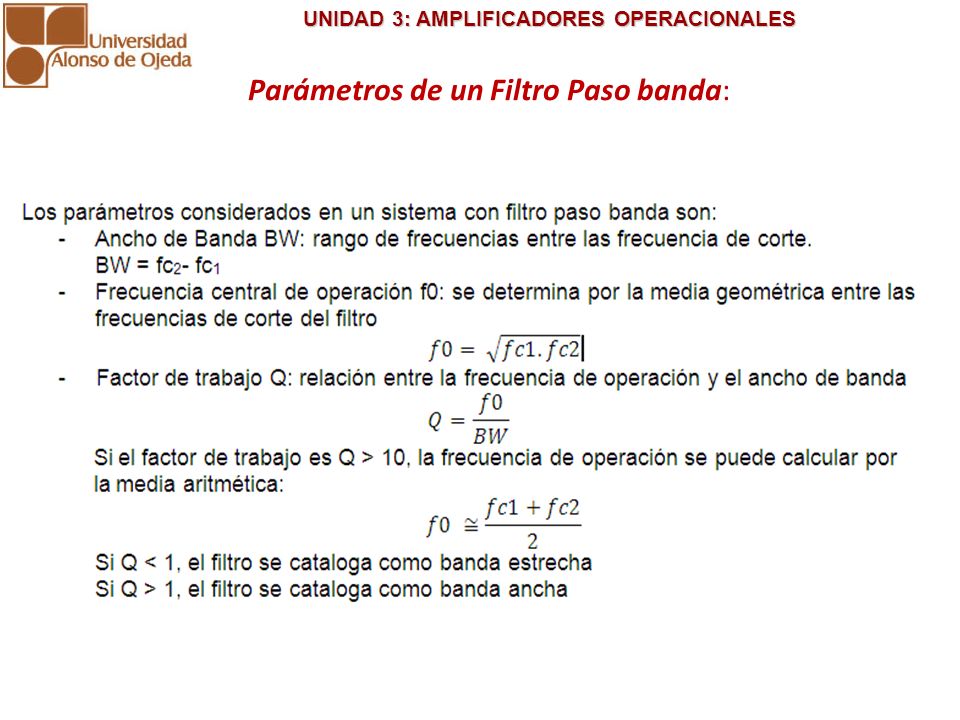

6 Parámetros de un Filtro Paso banda:

7 Concepto de Atenuación:
Este parámetro se utiliza para establecer la cantidad de pérdida de señales cuando pasan por un filtro. Con una tensión de entrada constante, la atenuación se define como la tensión de salida a cualquier frecuencia, dividida entre la tensión de salida para las frecuencias medias. Establece la respuesta que define el comportamiento del filtro real, en relación al filtro de respuesta ideal. Av f Rango de Frecuencias Permitidas Puntos de Atenuación

8 Circuitos de Filtros Activos:

9 Circuitos de Filtros Activos:

10 Circuitos de Filtros Activos:

11 Ejercicios de Filtros Activos:
