1 Telecomunicaciones Introducción Telecomunicaciones Introducción a los Sistemas de Comunicación

2 Sistema de Comunicación Telecomunicaciones Introducción a los Sistemas de Comunicación Transmisión de Información entre dos puntos a través de ondas electromagnéticas

3 Clasificación – Naturaleza y posición de usuarios Telecomunicaciones Introducción a los Sistemas de Comunicación Punto a punto: antenas de alta ganancia, fijas. Enlaces de datos, comunicación entre sitio celular y central. Punto a multipunto: Radiodifusión de AM, FM, TV Pagers (radio beep) Multipunto a multipunto: comunicación simultánea entre usuarios individuales. Telefonía celular, wireless LANs

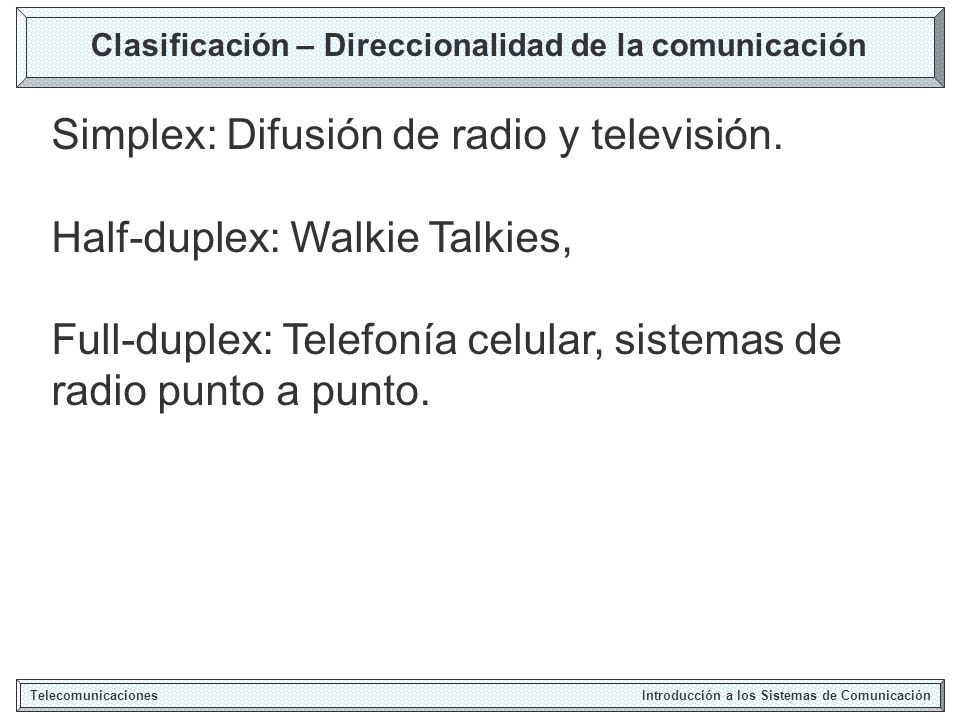

4 Clasificación – Direccionalidad de la comunicación Telecomunicaciones Introducción a los Sistemas de Comunicación Simplex: Difusión de radio y televisión. Half-duplex: Walkie Talkies, Full-duplex: Telefonía celular, sistemas de radio punto a punto.

5 Fracuencias de Uso de Varios Sistemas Telecomunicaciones Introducción a los Sistemas de Comunicación Radio AM: KHz Radio CB: 27 MHz Radio FM: MHz TV (VHF 2-6): MHz TV (UHF 7-13): Telefonía celular: MHz Sistemas de Comunicación Personal (2G): GHz GPS (Global Positioning Satellite): GHz, 1.22 GHz DBS (Direct Broadcast Satellite): GHz Wireless LANS, ISM (Industrial, Scientific and Mecial): MHz, GHz, GHz.

6 TRANSMISOR RECEPTOR CANAL DE TRANSMISIÓN Elementos de un Sistema de Comunicación Telecomunicaciones Introducción a los Sistemas de Comunicación señal eléctrica transmitida señal eléctrica recibida mensaje de salida mensaje de entrada origen destino ruido, atenuación, retardo

7 Elementos de un Transmisor Telecomunicaciones Introducción a los Sistemas de Comunicación Transductor de entrada Modulador Procesador (Codificador, Filtro, Compresor) Transductor (al medio) mensaje de entrada señal eléctrica señal eléctrica codificada señal eléctrica modulada señal transmitida Canal

8 Elementos de un Receptor Telecomunicaciones Introducción a los Sistemas de Comunicación Transductor (del medio) Decodificador Demodulador Transductor de salida mensaje de salida señal eléctrica modulada señal eléctrica demodulada señal eléctrica decodificada señal recibida Canal

9 Transmisor Básico Analógico Telecomunicaciones Introducción a los Sistemas de Comunicación MODULADOR AMP

10 Recepción de una Señal Multicanalizada – Receptor Sintonizado Telecomunicaciones Multicanalización por División de Frecuencia DEM c = p1 AB = 2 MAX AMP

11 Recepción de una Señal Multicanalizada – Receptor Heterodino Telecomunicaciones Multicanalización por División de Frecuencia DEM AMP c = p1 AB = n 2 MAX c = IF AB = 2 MAX X

12 Transmisor Básico Digital Telecomunicaciones Introducción a los Sistemas de Comunicación MODULADOR AMP A/D COMPRESOR CODIFICADOR FORMADOR DE PULSO

13 Receptor Heterodino Digital Telecomunicaciones Multicanalización por División de Frecuencia D/A AMP c = p1 AB = n 2 MAX c = IF AB = 2 MAX X A/D DEM EQU DECODIFIC.DESCOMP.

14 Telecomunicaciones Fin Telecomunicaciones Introducción a los Sistemas de Comunicación
