1 EXAMEN PRIMERA SEMANA. Febrero 2006
Magnetismo Electricidad y EXAMEN PRIMERA SEMANA. Febrero 2006 PROBLEMA 1 PROBLEMA 3

2 Magnetismo Electricidad y
PROBLEMA 1. Cálculo de campo eléctrico y potencial (aportaciones infinitesimales) Sobre un segmento rectilíneo de longitud a y una semicircunferencia de radio 2a y centro en el punto A (0, a, 0) se distribuye una densidad lineal de carga  (véase figura). Calcular el campo eléctrico y el potencial en el punto A. Z Y a 2a A Pasos previos: cálculo del campo creado por una densidad lineal de carga  (ver cálculo 1.1) y del campo creado por una densidad constante  sobre una semicircunferencia (ver cálculo 1.2) Campo del segmento rectilíneo: Campo de la semicircunferencia: Campo total en A: Cálculo del potencial creado por una densidad lineal de carga (ver cálculo 1.3) y por una densidad lineal sobre una semicircunferencia (ver cálculo 1.4). Potencial en A Campo del segmento rectilíneo: Campo de la semicircunferencia:

3 Magnetismo Electricidad y

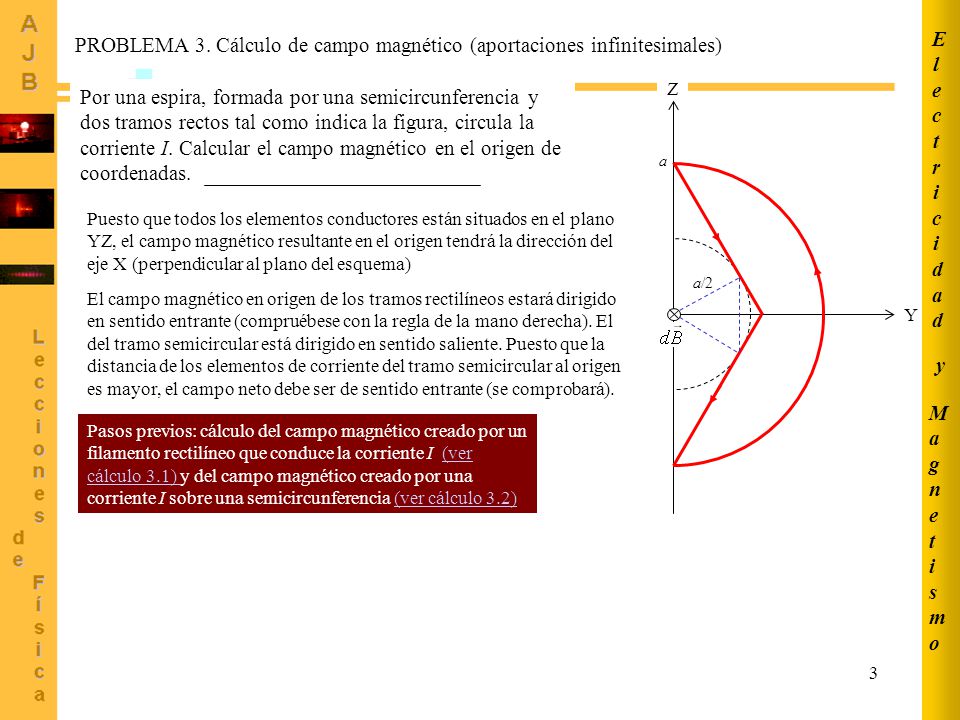

PROBLEMA 3. Cálculo de campo magnético (aportaciones infinitesimales) Z Y a/2 a Por una espira, formada por una semicircunferencia y dos tramos rectos tal como indica la figura, circula la corriente I. Calcular el campo magnético en el origen de coordenadas. Puesto que todos los elementos conductores están situados en el plano YZ, el campo magnético resultante en el origen tendrá la dirección del eje X (perpendicular al plano del esquema) El campo magnético en origen de los tramos rectilíneos estará dirigido en sentido entrante (compruébese con la regla de la mano derecha). El del tramo semicircular está dirigido en sentido saliente. Puesto que la distancia de los elementos de corriente del tramo semicircular al origen es mayor, el campo neto debe ser de sentido entrante (se comprobará). Pasos previos: cálculo del campo magnético creado por un filamento rectilíneo que conduce la corriente I (ver cálculo 3.1) y del campo magnético creado por una corriente I sobre una semicircunferencia (ver cálculo 3.2)

4 Magnetismo Electricidad y
PROBLEMA 3. Cálculo de campo magnético (aportaciones infinitesimales, continuación) Z Y a/2 a A) Tramos rectilíneos Según la orientación de la espira respecto a los ejes coordenados, el campo de cada tramo rectilíneo se expresa como 1 2 3 donde h = a/2 y los ángulos 1 y 2 son para el conductor superior 30º y 60º, y para el inferior 60º y 30º (véase que la contribución de cada uno de ellos es la misma porque en el resultado final figura la suma de los senos de los ángulos). X B) Tramo semicircular: su sentido es saliente Campo total:

5 Magnetismo Electricidad y CÁLCULOS

6 Magnetismo Electricidad y
Cálculo 1.1. Campo eléctrico debido a densidad lineal de carga  en un punto arbitrario P. Supongamos que la densidad de carga lineal está distribuida sobre un segmento de longitud L con la orientación mostrada en la figura. Z Y VOLVER Calculemos el campo en P L 1 dz z r El ángulo es positivo en sentido antihorario y su línea de referencia es la horizontal que pasa por P; por tanto los ángulos por encima de la horizontal que pasa por P tienen una contribución negativa a Ez ya que su seno es negativo (esto es lo que se muestra en el dibujo, pues se ha pintado un elemento dz por encima de esa horizontal). Los elementos dz por debajo de esa horizontal tienen contribución positiva, pues su seno es positivo. Véase que todas las contribuciones a Ey son positivas, pues cos  = cos (-).  P 2 Tomamos como origen este punto h Relación entre el ángulo  y la coordenada z: (El signo negativo obedece a que cuando la coordenada z decrece, el ángulo  aumenta, pues su sentido positivo es el sentido antihorario) Límites de integración: -1 y 2 Caso particular planteado en nuestro problema: Cuando h = a, L = 2a, cos1 = 1/5, sen1 = 2/5, 2 = 0 VOLVER Cálculo 3.1

7 El sentido positivo del ángulo  es el antihorario.
Magnetismo Electricidad y Cálculo 1.2. Campo eléctrico de arco de circunferencia (densidad lineal ) en su centro. Sea un arco de circunferencia de 0 radianes y radio R con densidad lineal  C/m VOLVER El sentido positivo del ángulo  es el antihorario. Z Y Límites de integración: 0 y 0 0  Rd d R Caso particular planteado en nuestro problema: Cuando R = a, 0 =  rad

8 Magnetismo Electricidad y

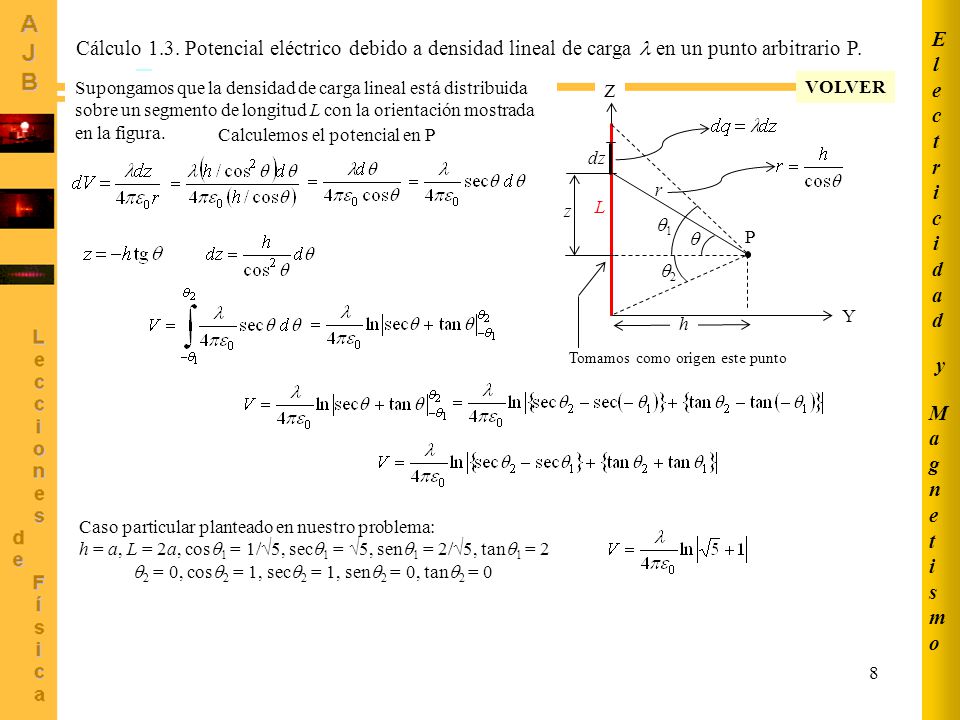

Cálculo 1.3. Potencial eléctrico debido a densidad lineal de carga  en un punto arbitrario P. Supongamos que la densidad de carga lineal está distribuida sobre un segmento de longitud L con la orientación mostrada en la figura. Z Y VOLVER Calculemos el potencial en P L 1 dz r z  P 2 Tomamos como origen este punto h Caso particular planteado en nuestro problema: h = a, L = 2a, cos1 = 1/5, sec1 = 5, sen1 = 2/5, tan1 = 2 2 = 0, cos2 = 1, sec2 = 1, sen2 = 0, tan2 = 0

9 El sentido positivo del ángulo  es el antihorario.
Magnetismo Electricidad y Cálculo 1.4. Potencial eléctrico de arco de circunferencia (densidad lineal ) en su centro. Sea un arco de circunferencia de 0 radianes y radio R con densidad lineal  C/m VOLVER El sentido positivo del ángulo  es el antihorario. Z Y Límites de integración: 0 y 0 0  Rd d R Caso particular planteado en nuestro problema: Cuando R = a, 0 =  rad

10 Discusión de los signos en Cálculo 1.1.
Magnetismo Electricidad y Cálculo 3.1. Campo magnético de un conductor rectilíneo en un punto arbitrario. VOLVER El campo magnético debido a cada elemento de corriente en un punto como el indicado en el esquema tiene sentido entrante (a la derecha del conductor tiene sentido saliente, aunque esto no se muestra en la figura) r h l  Cálculo del campo por Biot y Savart:  Módulo dB Vector unitario perpendicular al plano de la figura, entrante a la izquierda y saliente a la derecha de la misma h  r 1 2 CASO PARTICULAR: En nuestro problema h = a/2 y los ángulos 1 y 2 son, respectivamente, para el conductor superior 30º y 60º, y para el inferior 60º y 30º (véase que la contribución de cada uno de ellos es la misma porque en el resultado final figura la suma de los senos de los ángulos). Discusión de los signos en Cálculo 1.1.

11 Magnetismo Electricidad y
Cálculo 3.2. Campo magnético de un conductor semicircular en su centro. VOLVER El campo magnético en el centro debido a cada elemento de corriente tiene sentido saliente (compruébese con la regla de la mano derecha) Z Y a Los vectores dl y ur son perpendiculares El vector u es unitario y saliente Módulo dB Para calcular el campo en el origen producido por un arco de circunferencia de 0 radianes debemos integrar entre los límites  = 0 y  = 0 .  d Si se trata de una semicircunferencia 0 = 
