1 Cartografía

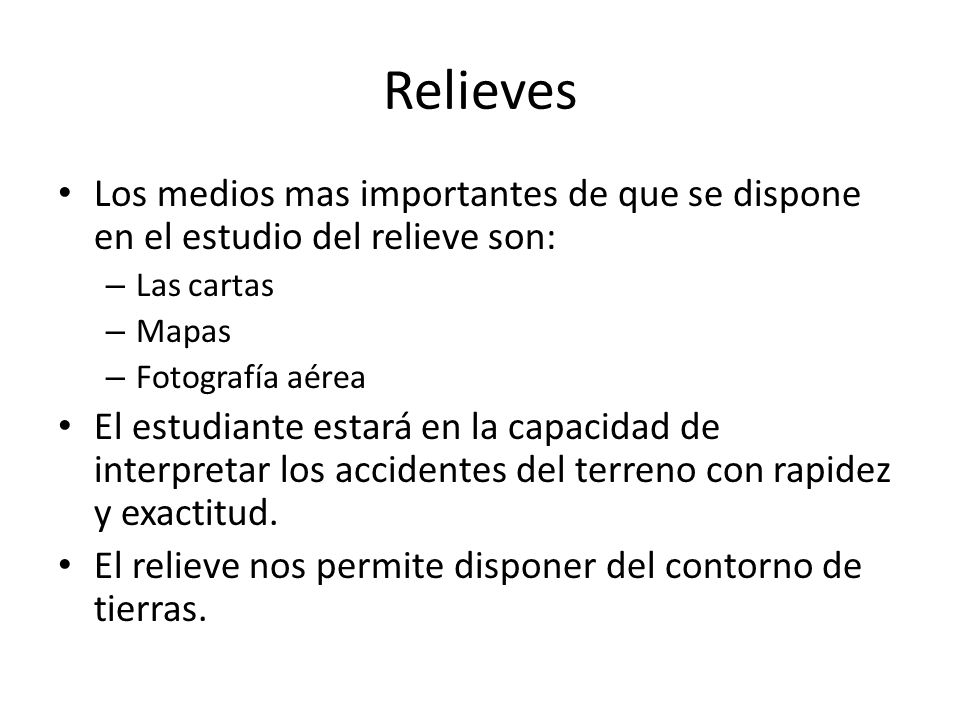

2 Relieves Los medios mas importantes de que se dispone en el estudio del relieve son: – Las cartas – Mapas – Fotografía aérea El estudiante estará en la capacidad de interpretar los accidentes del terreno con rapidez y exactitud. El relieve nos permite disponer del contorno de tierras.

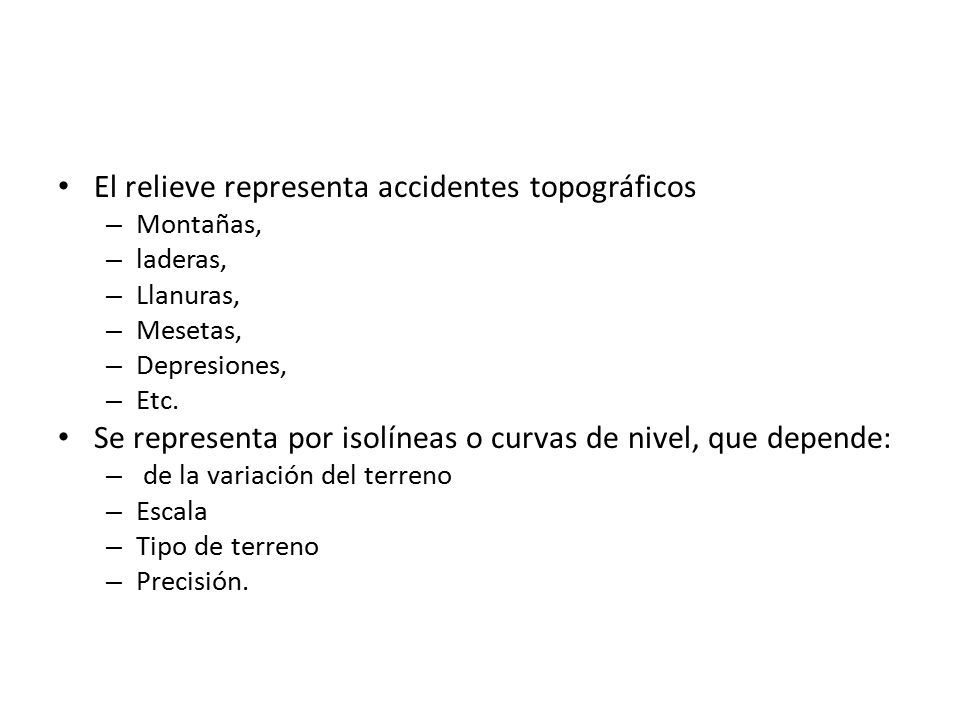

3 El relieve representa accidentes topográficos – Montañas, – laderas, – Llanuras, – Mesetas, – Depresiones, – Etc. Se representa por isolíneas o curvas de nivel, que depende: – de la variación del terreno – Escala – Tipo de terreno – Precisión.

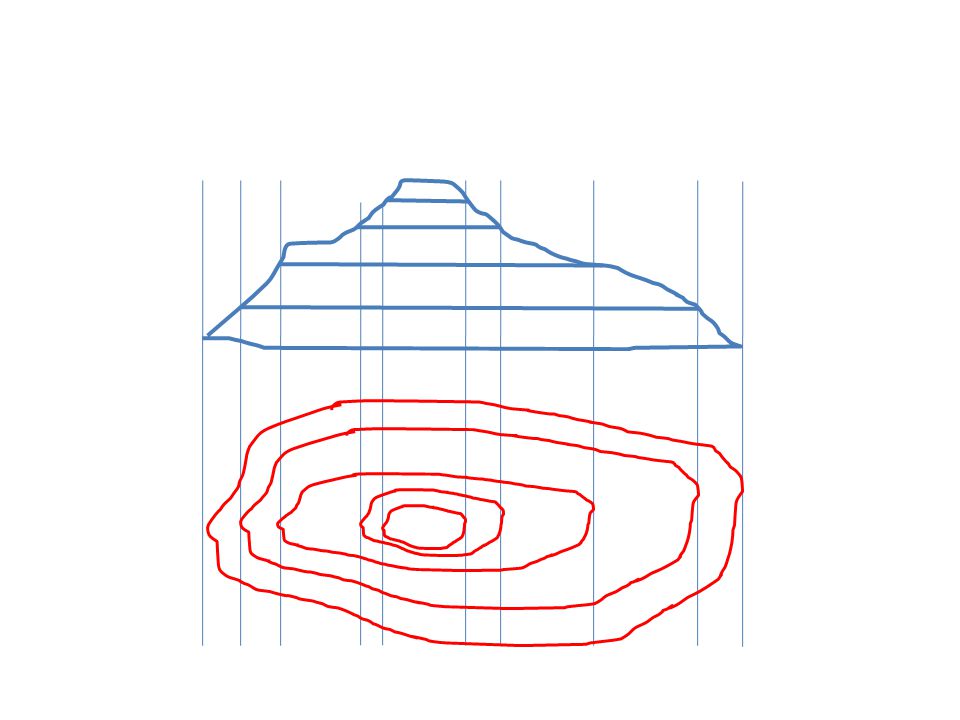

4 CURVAS DE NIVEL Es una línea imaginaria sobre el terreno, en la que todos los puntos están a la misma altitud en relación al nivel medio del mar. Se establecen alturas, tales como: – 10, 20, 40, 80, etc – O de acurdo al perfil. Además una curva de nivel nos da la información de la inclinación del terreno.

5

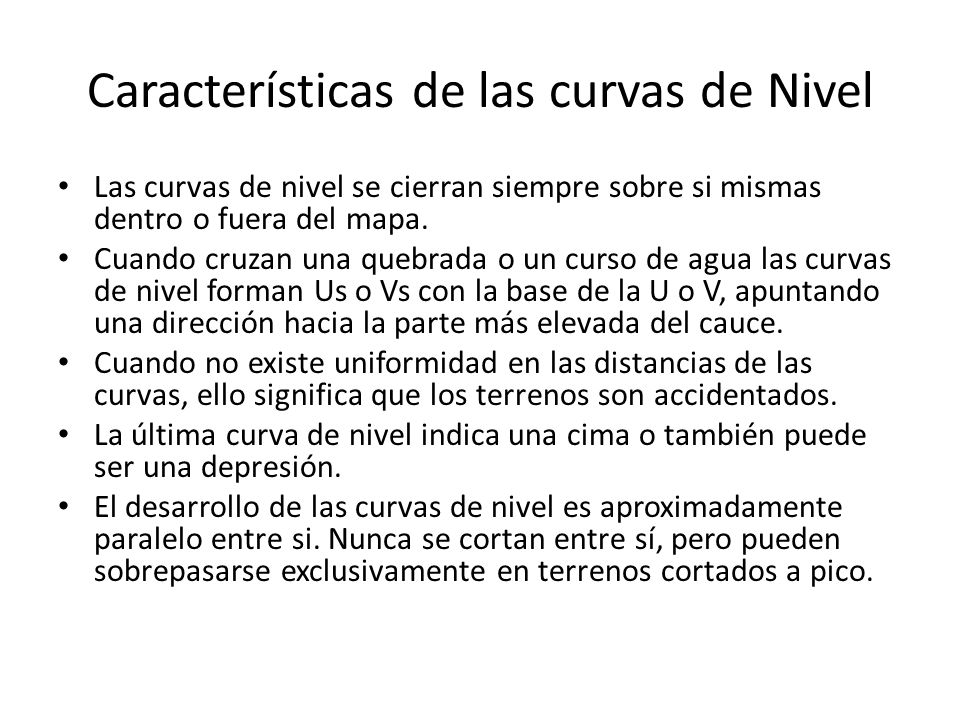

6 Características de las curvas de Nivel Las curvas de nivel se cierran siempre sobre si mismas dentro o fuera del mapa. Cuando cruzan una quebrada o un curso de agua las curvas de nivel forman Us o Vs con la base de la U o V, apuntando una dirección hacia la parte más elevada del cauce. Cuando no existe uniformidad en las distancias de las curvas, ello significa que los terrenos son accidentados. La última curva de nivel indica una cima o también puede ser una depresión. El desarrollo de las curvas de nivel es aproximadamente paralelo entre si. Nunca se cortan entre sí, pero pueden sobrepasarse exclusivamente en terrenos cortados a pico.

7 Características de las curvas de Nivel En todas las cartas existen curvas de nivel dibujadas con líneas más gruesas, las mismas llevan un valor que señala la altura o cota correspondiente a la curva, esta curvas se denominan “curvas maestras o índices” – Entre las curvas maestras se encuentran las “curvas intermedias” En terrenos poco accidentados y con el fin de resaltar en mejor forma los detalles del terreno, se recurre a las “curvas auxiliares”, las mismas que se grafican con líneas entrecortadas”
