1 El mapa topográfico Un mapa topográfico es la representación en dos dimensiones de una región, mediante curvas de nivel. Curvas de nivel: son líneas que unen los puntos del relieve situados a igual altitud sobre el nivel del mar.

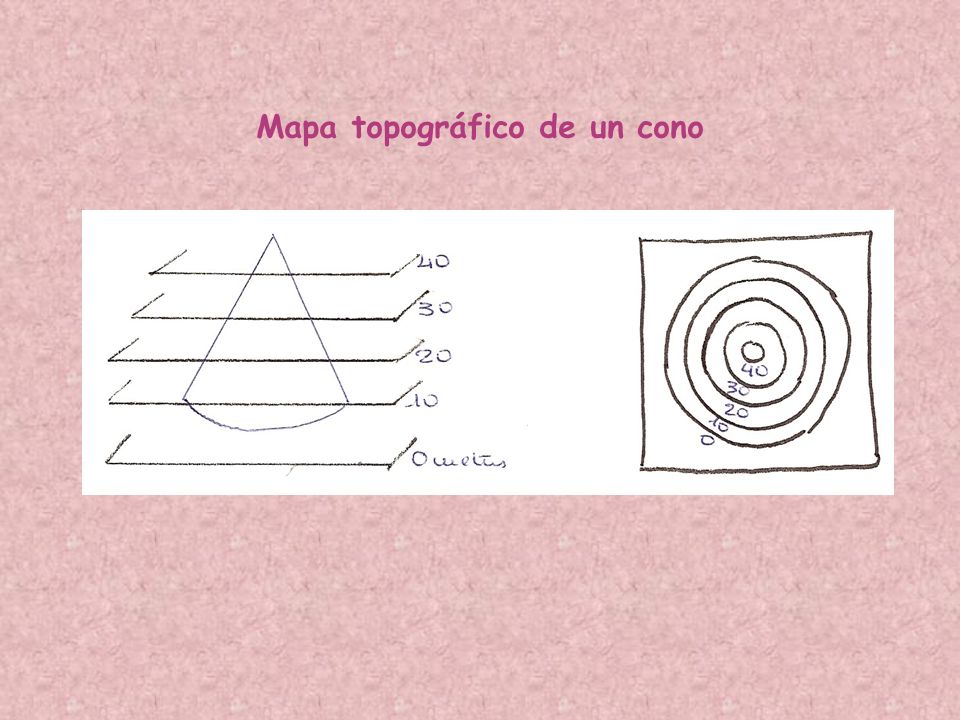

2 Mapa topográfico de un cono

3 Medir con la regla y multiplicar por la escala
Orientación Curvas de nivel Cota Curvas maestras Equidistancia: 100 m Distancia entre A y B: Medir con la regla y multiplicar por la escala Escala

4 Formas topográficas La cota crece hacia el exterior
La cota crece hacia el interior

5 Cuanto más próximas están las curvas de nivel, mayor pendiente

6 Formas topográficas abiertas
Valle con laderas de suave pendiente Valle con laderas de fuerte pendiente

7 Valle con laderas de suave pendiente
1600 1100 1400 1000 1300 900 1100 800 1000 700 Equidistancia 100 m 600 Valle con laderas de suave pendiente 800 500 700

8 Montaña Valle

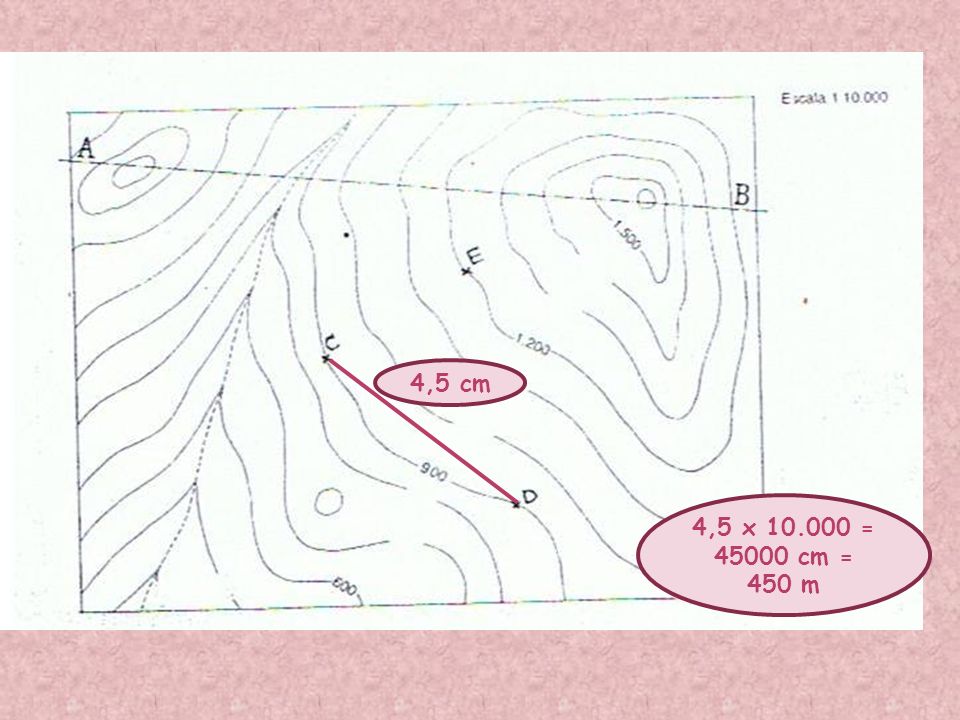

9 4,5 cm 4,5 x = cm = 450 m

10 3,1 cm: 310 m D= √ = = 300 m 310 m

11 Suave pendiente Fuerte pendiente

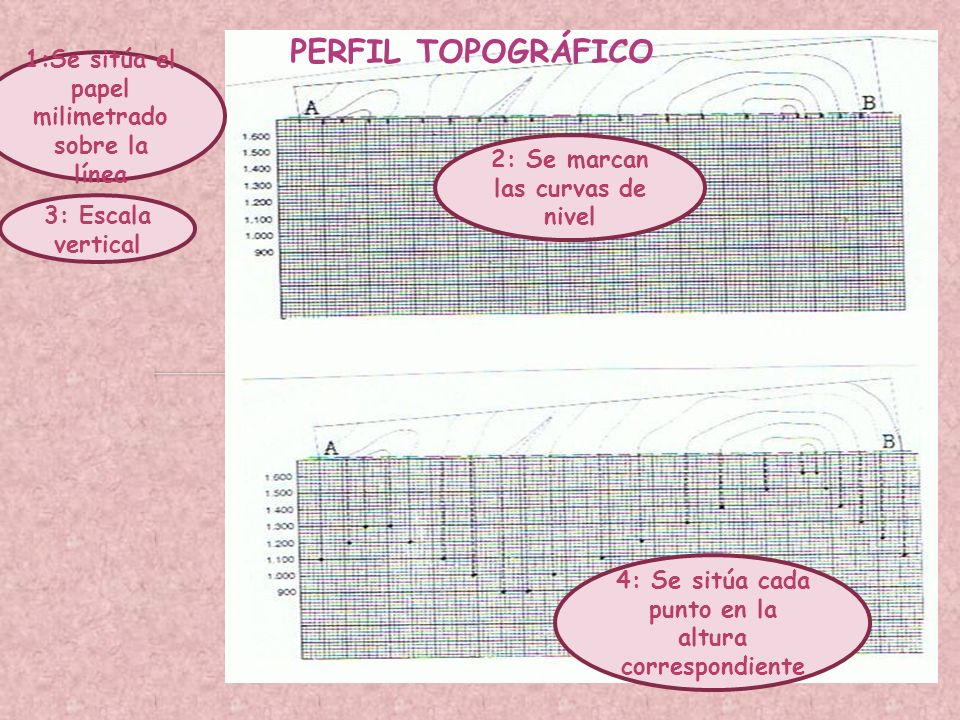

12 PERFIL TOPOGRÁFICO 1:Se sitúa el papel milimetrado sobre la línea
2: Se marcan las curvas de nivel 3: Escala vertical 4: Se sitúa cada punto en la altura correspondiente

13 5: Se unen los puntos

14 Equidistancia 5 m Valle Montaña Montaña Cota más alta Cota más baja Montaña
