1 Natalia Luengas Décimo b Física
SUMA DE VECTORES Natalia Luengas Décimo b Física

2 Vector Un vector es todo segmento de recta dirigido en el espacio. Cada vector posee unas características que son: Origen O también denominado Punto de aplicación. Es el punto exacto sobre el que actúa el vector. Módulo Es la longitud o tamaño del vector. Para hallarla es preciso conocer el origen y el extremo del vector, pues para saber cuál es el módulo del vector, debemos medir desde su origen hasta su extremo. Dirección Viene dada por la orientación en el espacio de la recta que lo contiene. Sentido Se indica mediante una punta de flecha situada en el extremo del vector, indicando hacia qué lado de la línea de acción se dirige el vector. Hay que tener muy en cuenta el sistema de referencia de los vectores, que estará formado por un origen y tres ejes perpendiculares. Este sistema de referencia permite fijar la posición de un punto cualquiera con exactitud.

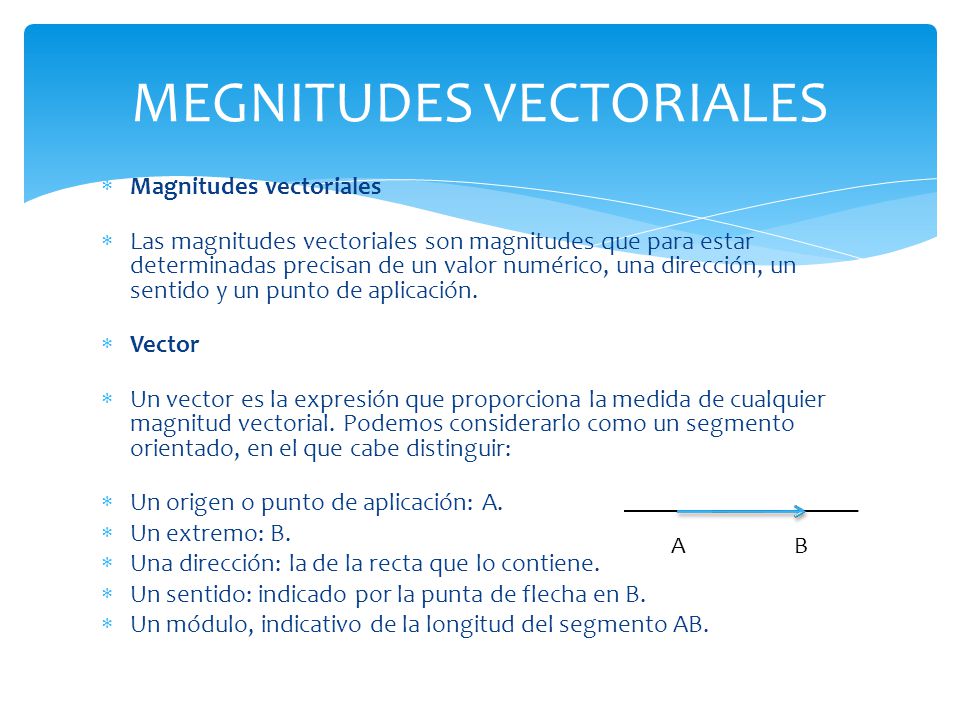

3 MEGNITUDES VECTORIALES
Magnitudes vectoriales Las magnitudes vectoriales son magnitudes que para estar determinadas precisan de un valor numérico, una dirección, un sentido y un punto de aplicación. Vector Un vector es la expresión que proporciona la medida de cualquier magnitud vectorial. Podemos considerarlo como un segmento orientado, en el que cabe distinguir: Un origen o punto de aplicación: A. Un extremo: B. Una dirección: la de la recta que lo contiene. Un sentido: indicado por la punta de flecha en B. Un módulo, indicativo de la longitud del segmento AB. A B

4 SUMA DE VECTORES Para utilizar métodos gráficos en la suma o resta de vectores, es necesario representar las cantidades en una escala de medición manipulable. Es decir, podemos representar un vector velocidad de 10 m/s hacia el norte con una flecha indicando hacia el eje y positivo que mida 10 cm, en la cual, cada cm representa una unidad de magnitud real para la cantidad (1 m/s). El vector que resulta de operar dos o más vectores, es conocido como el vector resultante, o simplemente la resultante.

5 Método paralelogramo En este método, los vectores se deben trasladar (sin cambiarle sus propiedades) de tal forma que la "cabeza" del uno se conecte con la "cola" del otro (el orden no interesa, pues la suma es conmutativa). El vector resultante se representa por la "flecha" que une la "cola" que queda libre con la "cabeza" que también está libre (es decir se cierra un triángulo con un "choque de cabezas" Si la operación se hace gráficamente con el debido cuidado, sólo bastaría medir con una regla el tamaño del vector resultante utilizando la misma escala que utilizó para dibujar los vectores sumandos. Esa sería la magnitud de la suma. La dirección se podría averiguar midiendo con un transportador el ángulo que forma con una línea horizontal.

6 SUMA A B A A + B = C |A|= 6cm, 60grados |B|= 4cm, 30 grados |C|= ? B

7 Paralelogramo A Vector resultante B A B

8 Vector resultante A B |C|= 7,9cm, 50 grados. RESULTADO
