1 Escalares y Vectores Operaciones con Vectores Prof. Cynthia Samudio UNIVERSIDAD TECNOLOGICA DE PANAMA

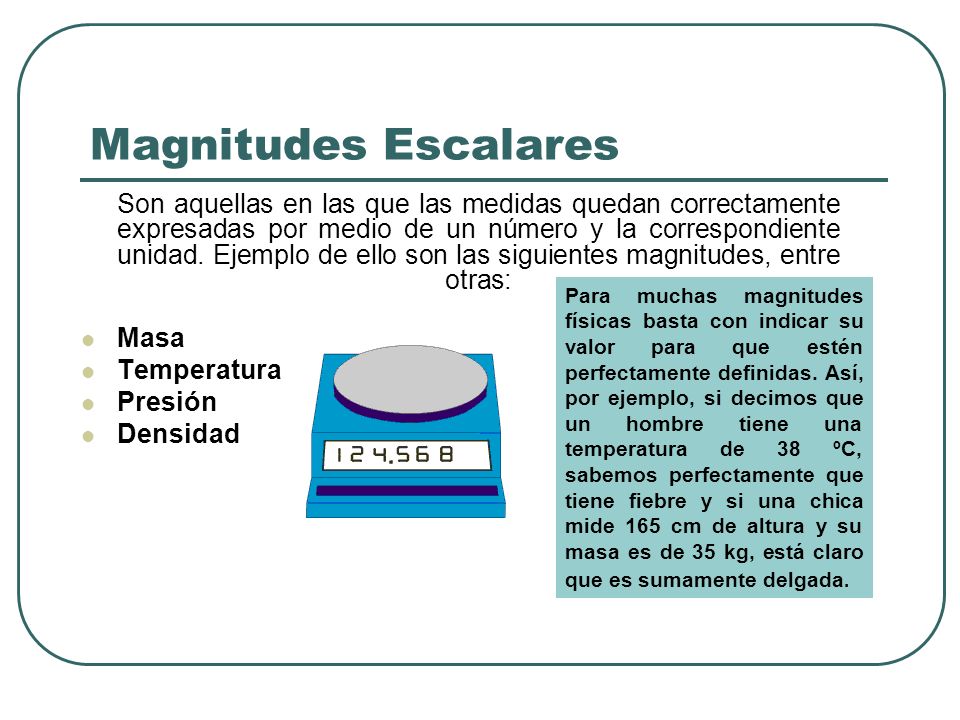

2 Magnitudes Escalares Son aquellas en las que las medidas quedan correctamente expresadas por medio de un número y la correspondiente unidad. Ejemplo de ello son las siguientes magnitudes, entre otras: Masa Temperatura Presión Densidad Para muchas magnitudes físicas basta con indicar su valor para que estén perfectamente definidas. Así, por ejemplo, si decimos que un hombre tiene una temperatura de 38 ºC, sabemos perfectamente que tiene fiebre y si una chica mide 165 cm de altura y su masa es de 35 kg, está claro que es sumamente delgada.

3 Magnitudes Vectoriales Son magnitudes que para estar determinadas precisan de un valor numérico, una dirección, un sentido y un punto de aplicación. Fuerza, velocidad, desplazamiento Si nos dicen que un hombre corría a 20 km/h apenas sabemos algo más que al principio. Deberían informarnos también desde dónde corría y hacia qué lugar se dirigía.

4 Vector Un vector es todo segmento de recta dirigido en el espacio. Cada vector posee unas características que son: Origen También denominado Punto de aplicación. Es el punto exacto sobre el que actúa el vector. Módulo Es la longitud o tamaño del vector. Para hallarla es preciso conocer el origen y el extremo del vector pues para saber cuál es el módulo del vector, debemos medir desde su origen hasta su extremo. Dirección Viene dada por la orientación en el espacio de la recta que lo contiene. Sentido Se indica mediante una punta de flecha situada en el extremo del vector, indicando hacia qué lado de la línea de acción se dirige el vector.

5 Vector Módulo

6

7 Suma de Vectores Dados dos vectores, estos pueden ser sumados mediante una operación llamada suma de vectores. Aunque recibe el mismo nombre que la suma de números, se trata de una operación distinta, ya que esta última adiciona números y produce como resultado números. La adición de vectores suma vectores y produce como resultado un vector.

8 Suma de Vectores-Propiedades Como toda operación, la adición de vectores tiene unas propiedades que que nos facilitan su realización Conmutativa. Asociativa. Existe elemento neutro. Existe elemento opuesto

9 Propiedad Conmutativa Propiedad conmutativa v + w = w + v

10 Propiedad Asociativa Propiedad asociativa (v + w) + u = w + (v + u)

11 Elemento Neutro Existe elemento neutro, el vector 0 cuyo punto de aplicación y punto final coinciden, por lo que su intensidad vale 0 v + 0 = v

12 Elemento Opuesto Existe elemento opuesto (-v), de igual intensidad y dirección, pero sentido opuesto, de forma que al sumarlos se obtiene el vector 0 v + (-v) = 0

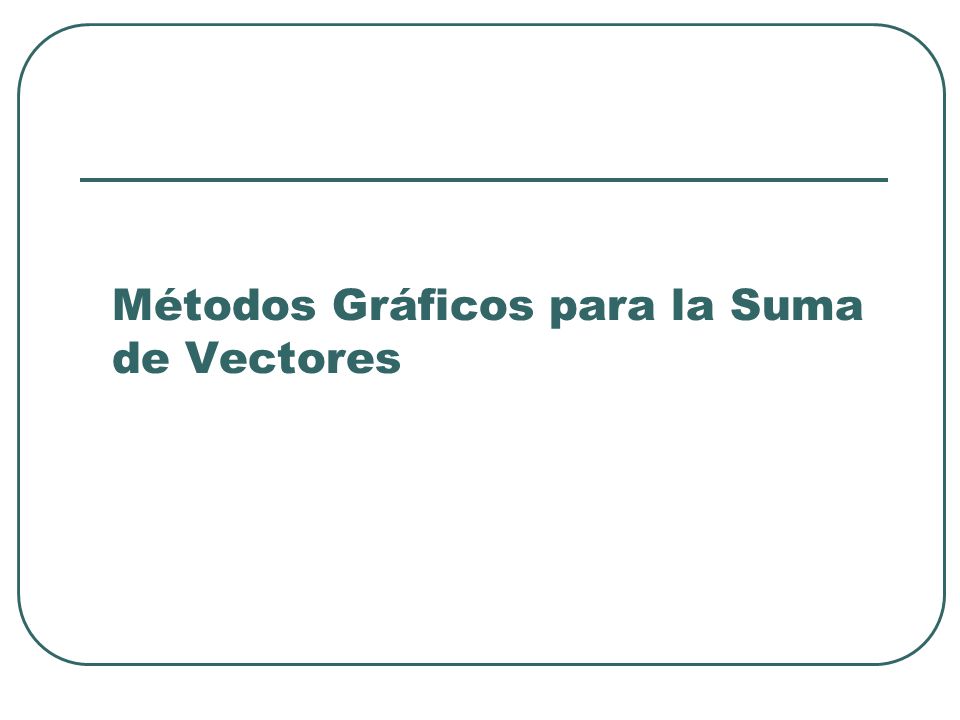

13 Métodos Gráficos para la Suma de Vectores

14 Suma de Vectores- Procedimiento Gráfico Para sumar dos vectores de manera gráfica utilizaremos la denominada Regla del paralelogramo, consistente en trasladar paralelamente los vectores hasta unirlos por el origen, y luego trazar un paralelogramo, del que obtendremos el resultado de la suma, como consecuencia de dibujar la diagonal de ese paralelogramo,

15 Regla del Paralelogramo

16 Suma de Vectores-Métodos Polígono Polígono. Se emplea, sobre todo, cuando se desean sumar dos o más vectores a la vez. En el extremo del primer vector se sitúa el punto de aplicación del segundo, sobre el extremo del segundo vector se coloca el punto de aplicación del tercero y así hasta terminar de dibujar todos los vectores. El vector resultante es el que se obtiene al unir el punto de aplicación del primero con el extremo del último

17 Método Poligonal

18 Métodos Analíticos para la Suma de Vectores

19 Como ya lo mencionamos anteriormente, el método poligonal también se puede utilizar cuando se tienen dos vectores, empleando leyes o funciones trigonométricas dependiendo de los ángulos del triángulo que se forma. SUMA DE DOS VECTORES

20 En la operación de suma de dos vectores empleando el método poligonal, se coloca un vector a continuación de otro como se observa en la animación. La resultante será la igual al vector que une el inicio del primer vector con el final del segundo vector.

21 Si al aplicar el método poligonal con dos vectores estos forman un triángulo oblicuángulo puede utilizar la ley del seno o del coseno para encontrar la resultante (módulo y dirección)

22 Métodos trigonométrico Ley del Seno Esta ley se aplica cuando tienes los valores de por lo menos un lado y todos los ángulos. O de dos lados y uno de sus ángulos opuestos. En cualquier triángulo se verifica que las longitudes de los lados son proporcionales a los senos de los ángulos opuestos

23 Ley del Coseno (La Ley del Coseno) c ^2 = a ^2 + b ^2 - 2ab cos(C) b ^2 = a ^2 + c ^2 - 2ac cos(B) a ^2 = b ^2 + c ^2 - 2bc cos(A) La ley de los Coseno es una expresión que te permite conocer un lado de un triángulo cualquiera, si conoces los otros dos y el ángulo opuesto al lado que quieres conocer.

24 Ejemplo1 Suponga que camina 350 m a lo largo de una avenida y luego gira 65º al norte del este y continúa caminando 280 m. ¿Cuál es el desplazamiento resultante?

25 Ejemplo 1 x y R A B 65º Como primer paso, dibuje los vectores uno a continuación de otro. Recuerde que puede colocarlos en el orden que quiera, la resultante será la misma.

26 Ejemplo1 x y R A B 65º Debe encontrar los ángulos del triángulo o por lo menos, el opuesto al lado que esta buscando. 115º Para determinar que ley debe observar cuales son los elementos con valores. En este caso se tiene el valor de los vectores A y B y el ángulo entre ellos, que es opuesto a la Resultante que estamos buscando.

27 Ejemplo 2 Un automóvil se ha desplazado una distancia desconocida desde A hasta B. Sabemos que luego se desplazo 50 m hasta C, formando un ángulo de 15º con el vector del primer desplazamiento. Si el vector resultante de los dos vectores forma un ángulo de 20º con el primer desplazamiento. ¿A cuánto equivale el desplazamiento de A hasta B y la resultante?

28 Ejemplo2 x y 20º C 15º B A

29 Si al aplicar el método poligonal con dos vectores forman un triángulo rectángulo (con un ángulo de 90º) puede emplear las funciones trigonométricas y el teorema de Pitágoras para determinar la resultante.

30 Método Trigonométrico para la adición de vectores Sen A= lado opuesto/hipotenusa Cos A = lado adyacente/hipotenusa Tan A= lado opuesto/lado adyacente

31 Métodos Analíticos Componentes Rectangulares 1-Dibuje todos los vectores a partir del origen en un sistema coordenado 2.-Descomponga todos los vectores en sus componentes "X" y "Y". 3.-Encuentre la componente "X" de la resultante sumando los componentes "X" de todos los vectores. Rx= Ax+Bx+Cx Encuentre la componente "Y" de la resultante sumando los componentes "Y" de los vectores. Ry= Ay+By+Cy Obtenga la magnitud y dirección de la resultante a partir de dos vectores perpendiculares, aplicando el teorema de Pitágoras.

32 Suma de Componentes En la Figura se observa la coexistencia de los vectores A, B y C. El vector resultante se obtiene a través del Método de los Componentes; observe la manera en que se obtienen las proyecciones de cada vector: se descomponen rectangularmente, se halla la resultante en cada eje, se aplica el Teorema de Pitágoras y la función tangente

33 Para poder aplicar el método de componentes debemos primeramente repasar como descomponer un vector.

34

35

36

37 Descomposición de Vectores componentes rectangulares

38 Vectores Unitarios Para poder representar cada vector en este sistema de coordenadas cartesianas, haremos uso de tres vectores unitarios. Estos vectores unitarios, son unidimensionales, esto es, tienen módulo 1, son perpendiculares entre sí y corresponderán a cada uno de los ejes del sistema de referencia.

39 Por ello, al eje de las X, le dejaremos corresponder el vector unitario i o también denominado i. Del mismo modo, al eje Y, le corresponderá el vector unitario j o también denominado j. Finalmente, al eje Z, le dejaremos corresponder el vector unitario k o también denominado k. Por tanto, obtendríamos un eje de coordenadas cartesianas de la siguiente forma: Vectores Unitarios ^ ^ ^

40 Representación Vectores Unitarios

41

42 Representación de un Vector utilizando vectores unitarios Un Vector A, puede ser reemplazado por su representación con vectores unitarios, donde Ax sería su componente en el eje x, Ay su componente en el eje y y finalmente, Az su representación en el eje z. Por lo tanto, A = Ax i + Ay j + Az k

43 Suma de Vectores Unitarios Se usan los símbolos i,j, y k para representar los componentes en x, y y z respectivamente. Los vectores puede escribirse así: V= Vxi+Vyj+Vzk Para sumar dos o más, se suman las componentes en x, y y z. Por ejemplo R=(Ax +Bx)i+(Ay+By)j+(Az+Bz)k

44 Suma de Vectores Unitarios

45 Ejemplo 3 Para los tres vectores de la figura: a) Encuentre las componentes rectangulares b) Exprese los vectores como vectores unitarios 25º 30º 46º A = 10 N A = 15 N C = 12 N

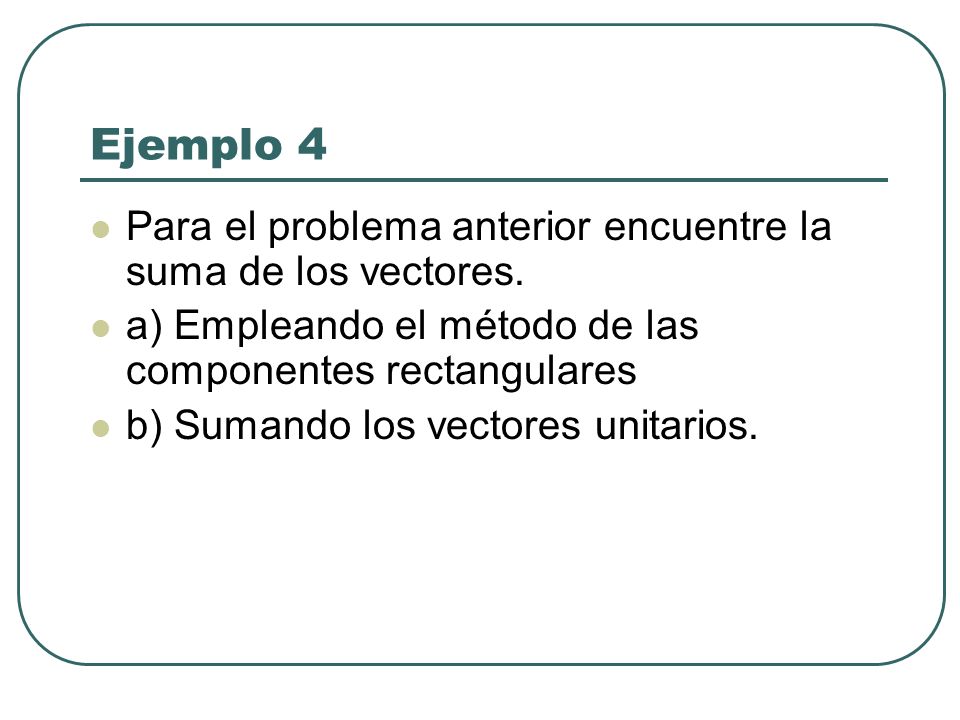

46 Ejemplo 4 Para el problema anterior encuentre la suma de los vectores. a) Empleando el método de las componentes rectangulares b) Sumando los vectores unitarios.

47 Vectores Unitarios Ejemplo Un auto recorre 20 km al norte y después 35 km en una dirección 60º al oeste del norte. Determine la magnitud y dirección de la resultante del desplazamiento del auto.

48

49 Operaciones con vectores y escalares

50 Producto Punto ó Producto Escalar Definición Producto escalar de dos vectores Dados un vector R y V, el producto punto o producto escalar se define como el producto de la magnitud de R, por la magnitud V y el coseno del ángulo entre ellos. r = r x i + r y j + r z k v = v x i + v y j + v z k r · v = |r| · |v| · cos (r, v)

51 Producto Punto o Producto Escalar Teniendo en cuenta que el producto escalar de los vectores : i · i = 1; j · j = 1; k · k = 1 Y cualquier otro producto es igual a cero el resultado de multiplicar escalarmente r por v es: r · v = r x · v x + r y · v y + r z · v z

52 Productos escalares de vectores unitarios rectangulares.ijk i100 j010 k001

53 Propiedades del Producto escalar El cos dará siempre entre 0 y 1 Si cos de a y b = 0 vectores perpendiculares.

54 Producto Escalar

55

56

57 Aplicación Producto Punto Angulo entre dos vectores Proyección de un vector sobre otro Criterio de Perpendicularidad de dos vectores u v u.v=0 x 1.x 2 +y 1.y 2 +z 1.z 2 =0

58 Ejemplo 5 Hallar el producto escalar de A con B, en donde A = 4 i +7 j + 6 k y B= 3i + 4j + 2k. Determinar, además el ángulo entre A y B.

59 Ejemplo 6 Determine si el ángulo que relaciona a los siguientes vectores es de 90º. C= 2i+3j-5k y F=7i-8j-2k

60 Producto Cruz

61 Regla de la Mano Derecha

62

63

64

65 Producto Cruz i j k +

66 Productos vectoriales de vectores unitarios rectangulares Xijk i0k-j j-k0i kj-i0

67 Problemas Dado los vectores u = 3i + 2j, v = i - 4j, w = -4i +2j, calcular: a) Módulo de cada uno de los vectores b) Módulo de la suma u + v + w c) Producto escalar u·v; u·w d) Producto vectorial uxv; wxv
